2016 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

8–51
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-042B-16 MANUEL D'ATELIER 2016 (Anglais)
9999-MX-042B-16 MANUEL D'ATELIER 2016 (Espagnol)
9999-95-026G-16 SCHEMA DE CABLAGE 2016 (Anglais)
9999-MX-026G-16 SCHEMA DE CABLAGE 2016 (Espagnol)
9999-95-031C-16 CONDUITE ET ENTRETIEN 2016 (Anglais)
9999-FC-031C-16 CONDUITE ET ENTRETIEN 2016 (Français)
9999-PR-031C-16 CONDUITE ET ENTRETIEN 2016 (Espagnol)
9999-95-072F-16 POINTS PRINCIPAUX POUR L'ENTRETIEN 2016
9999-95-NAVI-16R CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2016 (Anglais)
9999-EC-NAVI-16R CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2016 (Anglais et Français)
9999-PR-NAVI-16R CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2016 (Espagnol)
MANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et le
châssis.
SCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
CONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
POINTS PRINCIPAUX POUR L'ENTRETIEN:
Décrit et explique l'utilisation des nombreux systèmes de votre Mazda.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










8–52
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
CONDUITE ET ENTRETIEN DU SYSTEME DE NAVIGATION:
Ce manuel contient les informations concernant le fonctionnement et l'utilisation correcte du
système de navigation. Ceci n'est pas un manuel technique.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–1
9Spécifi cations
Informations techniques sur votre véhicule Mazda.



Numéro d'identifi cation ..................................................................... 9-2
Etiquettes d'informations sur le véhicule ...................................... 9-2
Spécifi cations ...................................................................................... 9-4
Spécifi cations ................................................................................ 9-4
Fonctions de personnalisation ........................................................... 9-9
Fonctions de personnalisation ....................................................... 9-9
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–2
Spécifi cations
Numéro d'identifi cation
Etiquettes d'informations
sur le véhicule
Numéro d'identifi cation du
véhicule
Le numéro d'identifi cation du véhicule,
l'identifi e légalement. Le numéro est gravé
sur une plaque fi xée au panneau d'auvent
située dans le coin gauche du tableau de
bord. Cette plaque est facilement visible à
travers le pare-brise.
Etiquette des normes de sécurité
automobile (États-Unis et Canada)
Numéro du châssis
Ouvrir le couvercle comme indiqué sur
l'illustration pour vérifi er le numéro du
châssis.
Etiquette d'informations du
système antipollution du véhicule
(Etats-Unis et Canada)
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–3
Spécifi cations
Numéro d'identifi cation

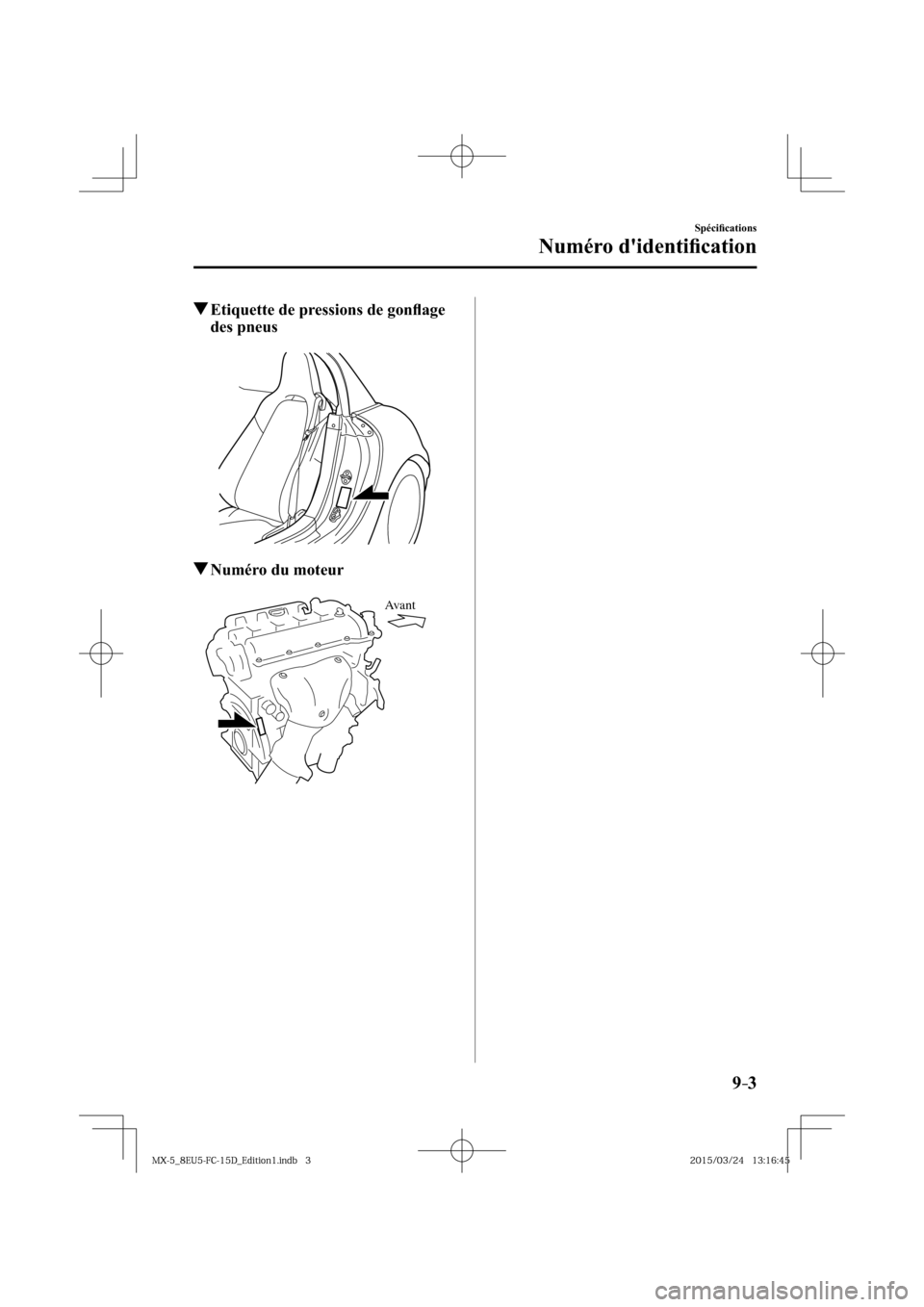

Etiquette de pressions de gonfl age
des pneus
Numéro du moteur
Ava n t
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–4
Spécifi cations
Spécifi cations
Spécifi cations
Moteur
Dénomination Spécifi cation
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage × Course 83,5 × 91,2 mm (3,29 × 3,59 po.)
Cylindrée 1.997,6 ml (1.997,6 cm 3 )
Rapport de compression 13,0
Système électrique de la batterie
Dénomination Classifi cation
Batterie 12V-45Ah/20hr
Numéro des bougies Bougie d'allumage Mazda
d'origine
*1 PE5R-18-110 ou PE5S-18-110
*1 Les bougies fournissent le SKYACTIV-G sa performance optimale. S'adresser à un concessionnaire agréé
Mazda pour plus de détails.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fi ne couche de particules sur les pointes en alliage d'iridium et
platine.
Qualité des lubrifi ants
Lubrifi ant Classifi cation
Huile moteur Se référer à Huile moteur recommandée à la page 6-27 .
Liquide de refroidissement Type FL-22
Huile de boîte de vitesses manuelle Huile longue durée de vie pour engrenages Mazda originale IS
*1
Liquide de boîte de vitesses
automatique JWS3309 Mazda d'origine
Huile de différentiel arrière Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
*1 L'huile longue durée de vie pour engrenages Mazda originale IS est un produit supérieur pour un changement de
vitesses optimal. Il est recommandé d'utiliser l'huile longue durée de vie pour engrenages Mazda originale IS.
S'il est impossible d'obtenir l'huile longue durée de vie pour engrenages Mazda originale IS, utiliser de l'huile
standard (API Service GL-4 (SAE 75W-90)). Cependant, changer de vitesse à très basse température peut
devenir diffi cile.
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–5
Spécifi cations
Spécifi cations
REMARQUE
Reportez-vous à l'introduction à la (page 6-2 ) pour ce qui concerne la responsabilité du
propriétaire en matière de protection de votre investissement.
Contenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Avec remplacement du fi ltre à huile 4,3 litres (4,5 US qt, 3,8 Imp qt)
Sans remplacement du fi ltre à huile 4,1 litres (4,3 US qt, 3,6 Imp qt)
Liquide de
refroidissement Boîte de vitesses manuelle 6,0 litres (6,3 US qt, 5,3 Imp qt)
Boîte de vitesses automatique 5,9 litres (6,2 US qt, 5,2 Imp qt)
Huile de boîte de vitesses manuelle 2,0 litres (2,1 US qt, 1,8 Imp qt)
Liquide de boîte de vitesses automatique 7,2 litres (7,6 US qt, 6,3 Imp qt)
Huile de différentiel arrière 0,6 litre (0,6 US qt, 0,5 Imp qt)
Réservoir de carburant 45,0 litres (11,9 US gal, 9,90 Imp gal)
Vérifi er les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les
réservoirs.
Dimensions
Etats-Unis et Canada
Dénomination Spécifi cations du véhicule
Longueur hors tout 3.915 mm (154,1 po.)
Largeur hors tout 1.735 mm (68,3 po.)
Hauteur hors tout Véhicule avec roues de 16 pouces 1.235 mm (48,6 po.)
Véhicule avec roues de 17 pouces 1.240 mm (48,8 po.)
Voie avant 1.495 mm (58,9 po.)
Voie arrière 1.505 mm (59,3 po.)
Empattement 2.310 mm (90,9 po.)
.9@&6'$%@&EJUJPOJOEC


.9@&6'$%@&EJUJPOJOEC










9–6
Spécifi cations
Spécifi cations
Mexique
Dénomination Spécifi cations du véhicule
Longueur hors tout 3.915 mm (154,1 po.)
Largeur hors tout 1.735 mm (68,3 po.)
Hauteur hors tout Véhicule avec roues de 16 pouces 1.225 mm (48,2 po.)
Véhicule avec roues de 17 pouces 1.230 mm (48,4 po.)
Voie avant 1.495 mm (58,9 po.)
Voie arrière 1.505 mm (59,3 po.)
Empattement 2.310 mm (90,9 po.)
Poids
Etats-Unis et Canada
Dénomination Poids
Boîte de vitesses manuelle Boîte de vitesses automatique
PNBV (Poids nominal brut du véhicule) 1.245 kg (2.745 lb) 1.265 kg (2.789 lb)
PNBE (Poids nominal brut sur
l'essieu) Avant 628 kg (1.384 lb) 642 kg (1.415 lb)
Arrière 620 kg (1.367 lb) 626 kg (1.380 lb)
Mexique
Dénomination Poids
PBV (Poids brut du véhicule) Total 1.242 kg (2.738 lb)
Avant 627 kg (1.382 lb)
Arrière 615 kg (1.356 lb)
PBE (Capacité de charge par essieu) Avant 630 kg (1.389 lb)
Arrière 615 kg (1.356 lb)
Climatiseur
Le type de réfrigérant utilisé est indiqué sur une étiquette fi xée à l'intérieur du compartiment
moteur. Vérifi er l'étiquette avant de faire le plein de réfrigérant. Se référer à Système de
commande de température à la page 5-2 .
Dénomination Classifi cation
Type de réfrigérant HFC134a (R-134a)
