2016 MAZDA MODEL CX-9 sensor

Black plate (265,1)
Luces de advertencia/indicadores
Sin cámara sensora hacia adelante (FSC) Con cámara sensora hacia adelante (FSC)
Las luces de advertencia/indicadores aparecerán en las áreas destacadas Las luces de advertencia/indicadores aparecerán en las áreas destacadas
Señal Luces de advertencia/indicadores Página
Advertencia del sistema de frenos 5-76
Advertencia de malfuncionamiento 5-77
Advertencia del sistema de carga 5-78
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
5-73
CX-9_8CR6-SP-12I_Edition2 Page265
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (276,1)
ADVERTENCIA
No ignore la luz de advertencia
TPMS:
Ignorar la luz de advertencia TPMS es
peligroso, incluso si sabe por que está
encendida. Haga que solucionen el
problema lo antes posible antes de se
convierta en un problema mayor que
pueda resultar en una falla del
neumático y un accidente serio.
Luz de advertencia se enciende/
Advertencia sonora suena
Cuando la luz de advertencia se enciende,
y la advertencia sonora suena
(aproximadamente 3 segundos), la presión
de aire de los neumáticos es demasiado
baja en uno o más neumáticos.
Ajuste la presión de aire de los
neumáticos a la presión de aire correcta.
Consultar los cuadros de especificaciones
(página 10-7).
PRECAUCION
Al cambiar/reparar los neumáticos o las
ruedas o ambos, haga realizar el trabajo
por un concesionario autorizado Mazda,
o los sensores de presión de aire de los
neumáticos se podrían dañar.
NOTA
lRealice el ajuste de la presión de aire
de los neumáticos cuando los
neumáticos estén fríos. La presión de
aire de los neumáticos podría variar
de acuerdo a la temperatura de los
neumáticos, por lo tanto deje el
vehículo parado por 1 hora o
condúzcalo sólo 1,6 km o menos
antes de ajustar la presión de aire de
los neumáticos. Cuando la presión de
aire se ajusta con los neumáticos
calientes, la luz de advertencia/
advertencia sonora TPMS podría
encenderse/sonar después que los
neumáticos se enfríen y la presión
baje de la especificada.
También, una luz de advertencia
TPMS enciendida, resultante de una
caída en la presión de aire de los
neumáticos debido a una baja
temperatura ambiente, podría
apagarse si la temperatura ambiente
sube. En ese caso, también podría ser
necesario ajustar las presiones de aire
de los neumáticos. Si la luz de
advertencia TPMS se enciende
debido a una caída en la presión de
aire de los neumáticos, asegúrese de
verificar y ajustar las presiones de
aire de los neumáticos.
lDespués de ajustar las presiones de
aire de los neumáticos, podría ser
necesario algún tiempo para que la
luz de advertencia TPMS se apague.
Si las luces de advertencia TPMS
permanecen encendidas, conduzca a
una velocidad de al menos 25 km/h
durante 10 minutos, y luego
verifique si se apaga.
5-84
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
CX-9_8CR6-SP-12I_Edition2 Page276
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (277,1)
NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas deben ser solucionadas con
algo más que simplemente agregar
aire, pues las pérdidas son
peligrosas, consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda que tiene los
equipos necesarios para reparar los
neumáticos, los sistemas TPMS y
puede, eventualmente, ordenar el
mejor neumático de repuesto para su
vehículo.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos, puede
haber un pinchadura. Cambie el
neumático desinflado por el neumático de
repuesto temporario (página 7-9).
NOTA
No hay un sensor de presión de aire de
los neumáticos instalado en el
neumático de repuesto temporario. La
luz de advertencia destellará
continuamente mientras se está usando
el neumático de repuesto temporario.
La luz de advertencia destella
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
qAdvertencia KEY (Roja)/Indicador
KEY (Verde) (con llave avanzada)
Este indicador tiene dos colores.
Advertencia KEY (Roja)
Cuando se enciende
lCuando el encendido se gira a ON, la
luz se enciende momentáneamente y
luego se apaga.
lSi ocurre un malfuncionamiento en el
sistema de seguridad sin llave
avanzada, se enciende continuamente.
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
5-85
CX-9_8CR6-SP-12I_Edition2 Page277
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

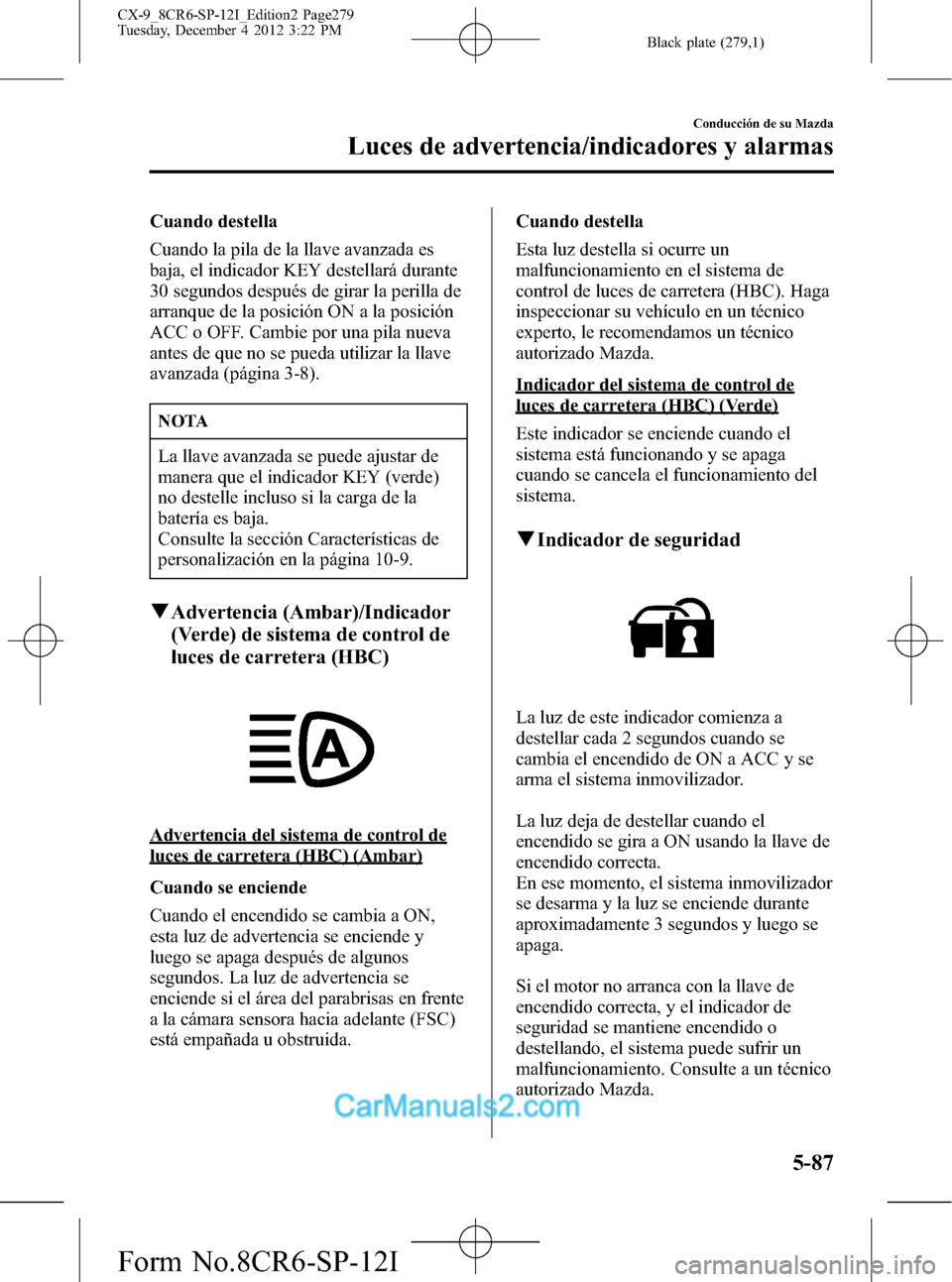

Black plate (279,1)
Cuando destella
Cuando la pila de la llave avanzada es
baja, el indicador KEY destellará durante
30 segundos después de girar la perilla de
arranque de la posición ON a la posición
ACC o OFF. Cambie por una pila nueva
antes de que no se pueda utilizar la llave
avanzada (página 3-8).
NOTA
La llave avanzada se puede ajustar de
manera que el indicador KEY (verde)
no destelle incluso si la carga de la
batería es baja.
Consulte la sección Características de
personalización en la página 10-9.
qAdvertencia (Ambar)/Indicador
(Verde) de sistema de control de
luces de carretera (HBC)
Advertencia del sistema de control de
luces de carretera (HBC) (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.Cuando destella
Esta luz destella si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador del sistema de control de
luces de carretera (HBC) (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
qIndicador de seguridad
La luz de este indicador comienza a
destellar cada 2 segundos cuando se
cambia el encendido de ON a ACC y se
arma el sistema inmovilizador.
La luz deja de destellar cuando el
encendido se gira a ON usando la llave de
encendido correcta.
En ese momento, el sistema inmovilizador
se desarma y la luz se enciende durante
aproximadamente 3 segundos y luego se
apaga.
Si el motor no arranca con la llave de
encendido correcta, y el indicador de
seguridad se mantiene encendido o
destellando, el sistema puede sufrir un
malfuncionamiento. Consulte a un técnico
autorizado Mazda.
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
5-87
CX-9_8CR6-SP-12I_Edition2 Page279
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (282,1)
qIndicador principal de crucero
(Ambar)/Indicador de ajuste de
crucero (Verde)
Este indicador tiene dos colores.
Indicador principal de crucero
(Ambar)
Esta luz se enciende de color ámbar
cuando se oprime el interruptor ON y se
activa el sistema de control de crucero.
Indicador de ajuste de crucero (Verde)
El indicador se enciende de color verde
cuando se ha ajustado la velocidad de
crucero.
qIndicador BSM OFFí
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.
El indicador BSM OFF se enciende
cuando el sistema BSM se desconecta
oprimiendo el interruptor BSM OFF.
El indicador destella si el sistema BSM
tiene un malfuncionamiento. Consulte a
un concesionario autorizado Mazda.
NOTA
Si el vehículo es conducido en un
camino con poco tránsito y pocos
vehículos que los sensores de radar
puedan detectar, el sistema podría hacer
un pausa (El indicador BSM OFF en el
panel de instrumentos destellará). Sin
embargo, esto no indica un
malfuncionamiento.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
qIndicador de malfuncionamiento
de nivelación automática de farosí
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
Después, el indicador se encenderá
cuando el sistema de nivelación
automática de faros tenga un
malfuncionamiento.
5-90
Conducción de su Mazda
íAlgunos modelos.
Luces de advertencia/indicadores y alarmas
CX-9_8CR6-SP-12I_Edition2 Page282
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (288,1)
AUTO (Control de luz automático)
Cuando el interruptor de faros se encuentra en la posición AUTO y la llave de encendido se
gira a ON, el sensor de luz detecta la luz u oscuridad de alrededor y enciende o apaga los
faros, otras luces exteriores y iluminación del panel de instrumentos (consulte el cuadro
anterior).
PRECAUCION
lNo tape el sensor de luz pegándole un adhesivo o una etiqueta en el parabrisas. De lo
contrario, el sensor de luz no funcionará correctamente.
Sensor de luz
lEl sensor de luz también funcionará como sensor de lluvia para el control de
limpiadores automático. Mantenga las manos y los raspadores alejados del parabrisas
cuando la palanca del limpiaparabrisas se encuentra en la posición AUTO y el
encendido se gira a ON pues se puede pellizcar los dedos o los limpiadores y las hojas
de los limpiadores se pueden dañar si los limpiadores se activan automáticamente. Si
va a limpiar el parabrisas, asegúrese que los limpiadores se desconectan
completamente―esto es muy importante cuando limpia el hielo y la nieve―pues
es cuando a uno le tienta dejar el motor funcionando.
5-96
Conducción de su Mazda
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page288
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (289,1)
NOTA
lLas luces, que no sean las luces exteriores y la iluminación del panel de instrumentos
no se apagarán inmediatamente incluso si el área alrededor se ilumina bien debido a
que el sensor de luz determina que es de noche, si el área alrededor está
continuamente oscura durante algunos minutos como dentro de un túnel largo,
atascamientos dentro de túneles, o en estacionamientos cerrados.
En ese caso, las luces se apagarán si el interruptor de faros se gira a la posición OFF.
lLa iluminación del panel de instrumentos se puede ajustar girando la perilla en el
grupo de instrumentos. También, se puede cambiar del modo día/noche oprimiendo la
perilla. Para ajustar el brillo de la iluminación del panel de instrumentos: Consulte la
Iluminación del panel de instrumentos en la página 5-72.
lLa sensibilidad de las luces AUTO pueden ser cambiadas por un técnico autorizado
Mazda. Consulte la sección Características de personalización en la página 10-9.
Bombillas de faros de fusión de xenóní
Las bombillas de luces de cruce de los faros son bombillas de fusión de xenón que
producen un haz de luz blanco brillante sobre un área amplia.
ADVERTENCIA
No cambie las bombillas de fusión de xenón usted mismo
Es peligroso cambiar las bombillas de fusión de xenón uno mismo. Debido a que las
bombillas de fusión de xenón requieren de alto voltaje, podría sufrir un golpe eléctrico
si manipulara incorrectamente la bombilla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda cuando sea necesario realizar un
cambio.
NOTA
Si los faros destellan, o el brillo se reduce, se podría haber acabado la vida útil de la
bombilla y podría ser necesario cambiarla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Conducción de su Mazda
Interruptores y controles
5-97íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page289
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (292,1)
qSistema de control de luces de carretera (HBC)í
El sistema de control de luces de carretera (HBC) determina las condiciones en la parte
delantera del vehículo mientras conduce de noche usando la cámara sensora hacia adelante
(FSC) para cambiar automáticamente los faros entre las luces de carretera y las luces de
cruce.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 5-34.
Mientras conduce el vehículo a una velocidad de aproximadamente 30 km/h, los faros
cambian a luces de carretera cuando no hay vehículos delante del vehículo o
aproximándose en la dirección opuesta.
El sistema cambia los faros a luces de cruce durante lo siguiente:
lCuando el sistema detecta un vehículo o los faros/luces de un vehículo que se aproxima
en dirección opuesta.
lCuando se conduce en por caminos alumbrados a lo largo por luces o en calles bien
iluminadas de ciudades y pueblos.
lCuando el vehículo se conduce aproximadamente 20 km/h.
Cámara sensora hacia
adelante (FSC)
La distancia de reconocimiento de
la cámara sensora hacia adelante
(FSC) varía de acuerdo a las
condiciones de alrededor.
5-100
Conducción de su Mazda
íAlgunos modelos.
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page292
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I
