NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas deben ser solucionadas con
algo más que simplemente agregar
aire, pues las pérdidas son
peligrosas, consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda que tiene los
equipos necesarios para reparar los
neumáticos, los sistemas TPMS y
puede, eventualmente, ordenar el
mejor neumático de repuesto para su
vehículo.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos, puede
haber un pinchadura. Cambie el
neumático desinflado por el neumático de
repuesto temporario (página 7-9).
NOTA
No hay un sensor de presión de aire de
los neumáticos instalado en el
neumático de repuesto temporario. La
luz de advertencia destellará
continuamente mientras se está usando
el neumático de repuesto temporario.
La luz de advertencia destella
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
qActivación de error del sistema
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
En los siguientes casos puede ocurrir una
activación de error del sistema:
lCuando hay un equipo o un dispositivo
próximo al vehículo usando la misma
frecuencia de radio que los sensores de
presión de aire de los neumáticos.
lCuando use los siguientes dispositivos
en el vehículo que pueden causar
interferencias de radio con el receptor.
lDispositivos digitales como un
ordenador personal.
lUn dispositivo convertidor de
corriente como un convertidor de
CC-CA.
lCuando se adhiere demasiada nieve o
hielo al vehículo, especialmente
alrededor de las ruedas.
lCuando se agotan las pilas de los
sensores de aire de los neumáticos.
5-46
Conducción de su Mazda
Arranque y conducción
CX-9_8CR6-SP-12I_Edition2 Page238
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (239,1)

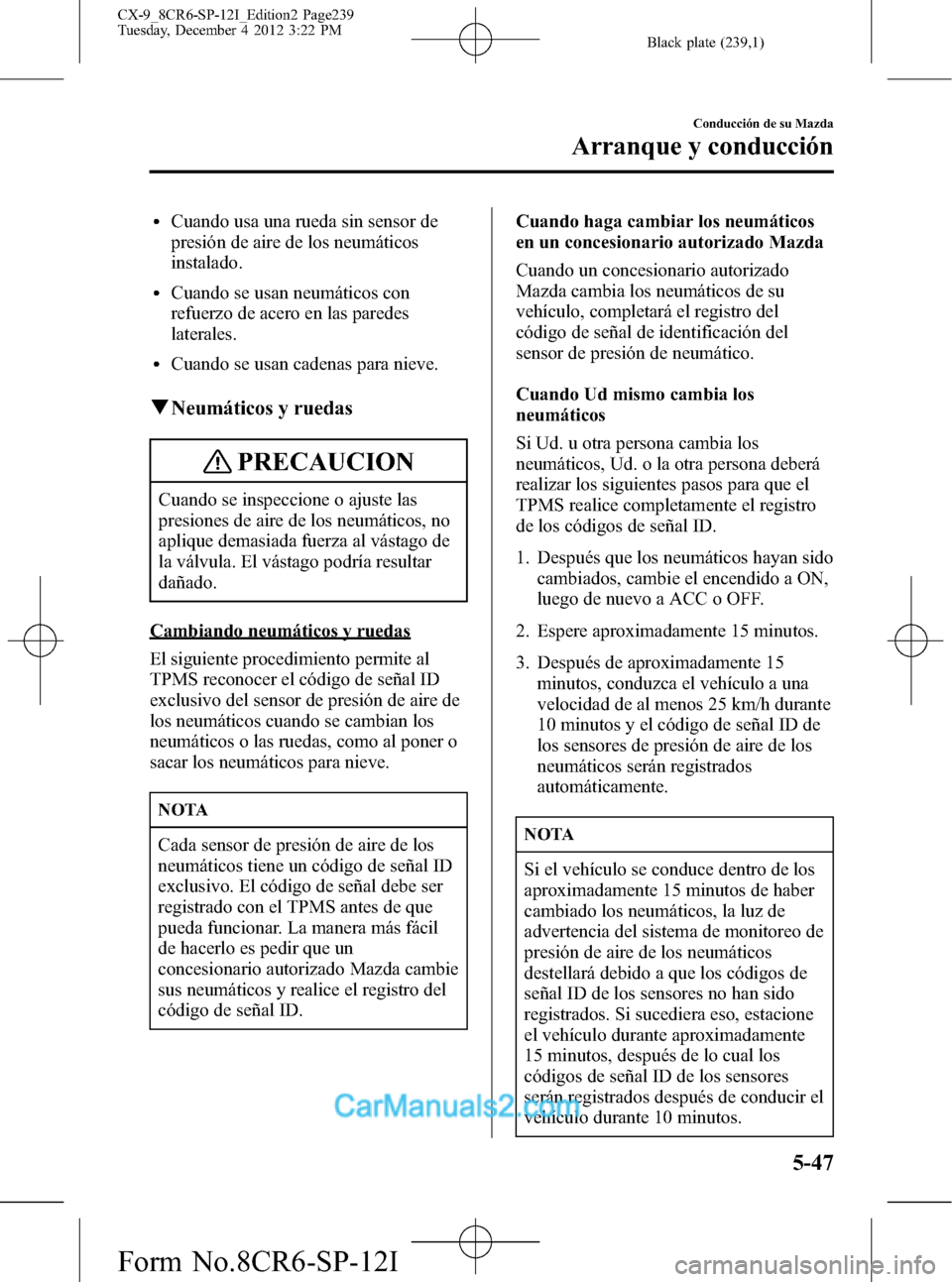

lCuando usa una rueda sin sensor de
presión de aire de los neumáticos
instalado.
lCuando se usan neumáticos con
refuerzo de acero en las paredes
laterales.
lCuando se usan cadenas para nieve.
qNeumáticos y ruedas
PRECAUCION
Cuando se inspeccione o ajuste las
presiones de aire de los neumáticos, no
aplique demasiada fuerza al vástago de
la válvula. El vástago podría resultar
dañado.
Cambiando neumáticos y ruedas
El siguiente procedimiento permite al
TPMS reconocer el código de señal ID
exclusivo del sensor de presión de aire de
los neumáticos cuando se cambian los
neumáticos o las ruedas, como al poner o
sacar los neumáticos para nieve.
NOTA
Cada sensor de presión de aire de los
neumáticos tiene un código de señal ID
exclusivo. El código de señal debe ser
registrado con el TPMS antes de que
pueda funcionar. La manera más fácil
de hacerlo es pedir que un
concesionario autorizado Mazda cambie
sus neumáticos y realice el registro del
código de señal ID.Cuando haga cambiar los neumáticos
en un concesionario autorizado Mazda
Cuando un concesionario autorizado
Mazda cambia los neumáticos de su
vehículo, completará el registro del
código de señal de identificación del
sensor de presión de neumático.
Cuando Ud mismo cambia los
neumáticos
Si Ud. u otra persona cambia los
neumáticos, Ud. o la otra persona deberá
realizar los siguientes pasos para que el
TPMS realice completamente el registro
de los códigos de señal ID.
1. Después que los neumáticos hayan sido
cambiados, cambie el encendido a ON,
luego de nuevo a ACC o OFF.
2. Espere aproximadamente 15 minutos.
3. Después de aproximadamente 15
minutos, conduzca el vehículo a una
velocidad de al menos 25 km/h durante
10 minutos y el código de señal ID de
los sensores de presión de aire de los
neumáticos serán registrados
automáticamente.NOTA
Si el vehículo se conduce dentro de los
aproximadamente 15 minutos de haber
cambiado los neumáticos, la luz de
advertencia del sistema de monitoreo de
presión de aire de los neumáticos
destellará debido a que los códigos de
señal ID de los sensores no han sido
registrados. Si sucediera eso, estacione
el vehículo durante aproximadamente
15 minutos, después de lo cual los
códigos de señal ID de los sensores
serán registrados después de conducir el
vehículo durante 10 minutos.
Conducción de su Mazda
Arranque y conducción
5-47
CX-9_8CR6-SP-12I_Edition2 Page239
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (240,1)
Cambiando neumáticos y ruedas
PRECAUCION
lAl cambiar/reparar los neumáticos o
las ruedas o ambos, haga realizar el
trabajo por un concesionario
autorizado Mazda, o los sensores de
presión de aire de los neumáticos se
podrían dañar.
lLas ruedas equipadas en su Mazda
están especialmente diseñadas para
la instalación de los sensores de
presión de aire de los neumáticos.
No use ruedas que no sean
originales, de lo contrario podría no
ser posible instalar los sensores de
presión de aire de los neumáticos.
Asegúrese de instalar los sensores de
presión de aire de los neumáticos cuando
cambie los neumáticos o las ruedas.
Cuando haga cambiar un neumático o
rueda o ambos, se podrán realizar las
siguientes instalaciones de los sensores de
presión de aire de los neumáticos.
lLos sensores de presión de aire de los
neumáticos se pueden desmontar de las
ruedas viejas e instalar en las nuevas.
lEl mismo sensor de presión de aire
debe ser usado en la misma rueda. Sólo
se cambia el neumático.
lSe instala un nuevo sensor de presión
de aire de los neumáticos en una rueda
nueva.
NOTA
lEl código de señal ID del sensor de
presión de aire de los neumáticos
debe ser registrado cuando se
compra un nuevo sensor de presión
de aire de los neumáticos. Para
comprar un sensor de presión de aire
de los neumáticos y registrar el
código de señal ID del sensor de
presión de aire de los neumáticos,
consulte a un concesionario
autorizado Mazda.
lAl volver a instalar un sensor de
presión de aire de los neumáticos
anteriormente desmontado, cambie el
aro (sello entre el cuerpo de la
válvula/sensor y rueda) para el
sensor de presión de aire de los
neumáticos.
5-48
Conducción de su Mazda
Arranque y conducción
CX-9_8CR6-SP-12I_Edition2 Page240
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (242,1)
NOTA
lEl sistema BSM no funciona cuando la velocidad del vehículo es inferior a
aproximadamente 32 km/h.
lLos sensores de radar están equipados en el interior del paragolpes trasero. (página
5-53)
lEl sistema no funcionará normalmente al remolcar un trailer. Desconecte el sistema
usando el interruptor BSM OFF al remolcar un trailer.
lLos sensores de radar no detectan seres humanos, animales u otros objetos estáticos
como cercas. Además, el sistema hace una pausa cuando la palanca selectora se
cambia a la posición R. (El sistema continúa automáticamente cuando la palanca
selectora se cambia de la posición R.)
lLa detectabilidad de los sensores de radar tiene sus limitaciones. El sistema BSM
podría no funcionar correctamente en las siguientes condiciones:
lCuando el hielo, la nieve o la tierra se adhiere a la superficie trasera del paragolpes
alrededor de los sensores de radar.
lEn condiciones meteorológicas adversas como al llover o nevar, u otras
condiciones donde se salpica agua.
lEl área del paragolpes trasero alrededor de los sensores de radar es bloqueado por
materiales extraños (como adhesivos o portabicicletas).
lLos sensores de radar pueden no detectar todos los tipos de vehículos alrededor de su
vehículo, especialmente los siguientes tipos de vehículos:
lMotocicletaslVehículos con formas de carrocería que el radar no pueda reflejar como trailers de
caja plana sin carga.
lVehículos con altura de carrocería baja como automóviles deportivos.
lHaga inspeccionar los sensores de radar en un técnico experto, le recomendamos un
técnico autorizado Mazda si aplica un golpe al paragolpes trasero, incluso en caso de
un accidente menor. Si el vehículo se conduce con un sensor de radar dañado, el
sistema no podrá funcionar correctamente resultando en un accidente.
lPor reparaciones o trabajos de pintura alrededor de los sensores de radar, o cambio del
paragolpes, consulte a un técnico experto, le recomendamos un técnico autorizado
Mazda.
lEl área de detección del sistema ha sido determinada basándose en el ancho de senda
de la mayoría de las carreteras. Por lo tanto en un camino con un ancho de senda
menor, el sistema puede detectar vehículos en una senda próxima a la senda más
cercana y puede activarse la luz de advertencia/advertencia sonora. En un camino con
ancho de senda mayor, el sistema puede no detectar vehículos en la senda más cercana
y puede no activarse la luz de advertencia/advertencia sonora.
5-50
Conducción de su Mazda
Arranque y conducción
CX-9_8CR6-SP-12I_Edition2 Page242
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (243,1)
NOTA
lEl funcionamiento de la luz de advertencia/advertencia sonora podría demorarse o el
sistema podría no activar la luz de advertencia/advertencia sonora en las siguientes
condiciones:
lEl vehículo acelera desde la posición de comienzo parada con un vehículo a su
lado.
lUn vehículo se desplaza desde dos sendas más allá de la senda más cercana.lLa diferencia en la velocidad del vehículo entre su vehículo y otro vehículo es
mayor al pasar o ser pasado, y el vehículo pasa el área de detección dentro de un
período corto de tiempo.
lEn subidas inclinadas, o cuando haya una diferencia de alturas entre las sendas.lInmediatamente después que el sistema haya sido activado al oprimir otra vez el
interruptor BSM OFF después de haber sido apagado (el indicador BSM OFF en el
panel de instrumentos se enciende) oprimiendo el interruptor.
lA pesar que el sistema puede detectar objetos a un lado del camino como vehículos
estacionados o guardarieles y activar la luz de advertencia/advertencia sonora, no
indica un malfuncionamiento.
lSi el vehículo es conducido en un camino con poco tránsito y pocos vehículos que los
sensores de radar puedan detectar, el sistema podría hacer un pausa (El indicador
BSM OFF en el panel de instrumentos destellará). Sin embargo, esto no indica un
malfuncionamiento.
lLas siguientes condiciones pueden afectar la visibilidad de las luces de advertencia
BSM en el espejo exterior, resultando difícil confirmar la iluminación de las luces:
lHielo o nieve adherida a la superficie de los espejos exteriores.lEl vidrio de la ventana de la puerta tiene un tinte.
Conducción de su Mazda
Arranque y conducción
5-51
CX-9_8CR6-SP-12I_Edition2 Page243
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (244,1)
qLuz de advertencia/Advertencia
sonora BSM
Luz de advertencia BSM
Equipadas en los espejos de puerta
izquierda y derecha.
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
Si el sistema BSM detecta un vehículo en
el área de detección mientras el vehículo
se conduce a un velocidad de
aproximadamente 32 km/h (20 mph) o
más, la luz de advertencia BSM se
enciende del lado del vehículo de donde el
vehículo que se acerca por detrás ha sido
detectado.
NOTA
lSi se adhiere hielo o nieve a la
superficie del espejo exterior, la luz
de advertencia BSM podría no ser
visible.
lSi el vidrio de la ventana de la puerta
tiene un tinte, podría afectar la
visibilidad de la advertencia BSM,
resultando difícil confirmar la
iluminación de la luz.
Advertencia sonora BSM
La advertencia sonora funciona cuando la
palanca de señal de viraje se mueve hacia
un lado y la advertencia BSM se
enciende.
NOTA
El sistema se puede personalizar de
manera que la advertencia sonora BSM
no funcione. Consulte la sección
Características de personalización en la
página 10-9.
qIndicador BSM OFF
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.
El indicador BSM OFF se enciende
cuando el sistema BSM se desconecta
oprimiendo el interruptor BSM OFF.
El indicador destella si el sistema BSM
tiene un malfuncionamiento. Consulte a
un concesionario autorizado Mazda.
NOTA
Si el vehículo es conducido en un
camino con poco tránsito y pocos
vehículos que los sensores de radar
puedan detectar, el sistema podría hacer
un pausa (El indicador BSM OFF en el
panel de instrumentos destellará). Sin
embargo, esto no indica un
malfuncionamiento.
5-52
Conducción de su Mazda
Arranque y conducción
CX-9_8CR6-SP-12I_Edition2 Page244
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (245,1)
qInterruptor BSM OFF
Cuando se oprime el interruptor BSM, el
sistema BSM se desconecta y el indicador
BSM OFF se enciende.
Oprima otra vez el interruptor BSM OFF
para encender el sistema BSM. El
indicador BSM OFF se apaga.
NOTA
lEl sistema no funcionará
normalmente al remolcar un trailer.
Desconecte el sistema usando el
interruptor BSM OFF al remolcar un
trailer.
lSi el encendido está desconectado
con el sistema BSM desconectado, el
sistema se puede usar
automáticamente cuando el
encendido se gira a ON.
qCuidado de los sensores de radar
Los sensores de radar están equipados en
el interior del paragolpes trasero.
Sensores de radar
Mantenga siempre la superficie del
paragolpes próxima al área del sensor de
radar limpia de manera que el sistema
BSM funcione normalmente. Consulte la
sección Cuidado exterior (página 8-57).
NOTA
lEl indicador BSM OFF destella si los
sensores de radar no se pueden usar
normalmente. Si la luz permanece
destellando después de limpiar la
superficie del paragolpes cercana al
área del sensor de radar, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lPor reparaciones o trabajos de
pintura alrededor de los sensores de
radar, o cambio del paragolpes,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Conducción de su Mazda
Arranque y conducción
5-53
CX-9_8CR6-SP-12I_Edition2 Page245
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (246,1)
Sistema de advertencia de abandono de carril (LDWS)í
lEl sistema de advertencia de abandono de carril (LDWS) notifica al conductor que el
vehículo se puede estar desviando de su carril.
lEl sistema detecta las líneas blancas (amarillas) en los carriles usando la cámara sensora
hacia adelante (FSC) y si determina que el vehículo se está desviando de su carril,
notificará al conductor encendiendo la advertencia del sistema de advertencia de
abandono de carril (LDWS).
lUse el sistema de advertencia de abandono de carril (LDWS) cuando conduzca el
vehículo por caminos con líneas blancas (amarillas).
Cámara sensora hacia adelante (FSC)
ADVERTENCIA
No use el sistema de advertencia de abandono de carril (LDWS) en las siguientes
condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, resultando en un accidente.
lConducir en caminos con curvas cerradas.lConducir con mal tiempo (lluvia, niebla y nieve).
Las funciones del sistema de advertencia de abandono de carril (LDWS) tienen
limitaciones.
Manténgase conduciendo derecho usando el volante y haciéndolo con cuidado. El
sistema no fue diseñado para compensar la falta de cuidado del conductor y si se
confía demasiado en el sistema de advertencia de abandono de carril (LDWS) podría
resultar en un accidente.
5-54
Conducción de su Mazda
íAlgunos modelos.
Arranque y conducción
CX-9_8CR6-SP-12I_Edition2 Page246
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I
