2016 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

6–59
Entretien
Entretien réalisable par le propriétaire
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
6. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière (type à ampoule)
7. Débrancher l'ampoule en la tirant.
Clignotants arrière, feux de freinage/
feux arrière/feux de position arrière
(type à ampoule)
8. Installer la nouvelle ampoule.
9. Insérer le boulon à oreilles dans le cric
en orientant la vis du cric vers le bas,
et tourner le boulon à oreilles dans le
sens des aiguilles d'une montre pour le
serrer provisoirement.
10. Tourner la vis du cric dans le sens
indiqué sur l'illustration.
11. Tourner le boulon à oreilles bien à fond
pour fi xer le cric.
REMARQUE
Si le cric n'est pas complètement fi xé,
il risquerait de cliqueter pendant la
conduite. Veiller à ce que la vis du cric
soit suffi samment serrée.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–60
Entretien
Entretien réalisable par le propriétaire
12. Installer le couvercle en procédant dans
l'ordre inverse des opérations de retrait.
13. Insérer les languettes du couvercle et
installer le couvercle.
Languettes
REMARQUE
S'assurer que le cache est bien installé.
Feux de recul
4 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
3. Replier la garniture du couvercle du
coffre.
Retrait
Installation
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–61
Entretien
Entretien réalisable par le propriétaire
5 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
4 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–62
Entretien
Entretien réalisable par le propriétaire
3. Replier la garniture du couvercle du
coffre.
Retrait
Installation
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. 6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
5 portes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–63
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.

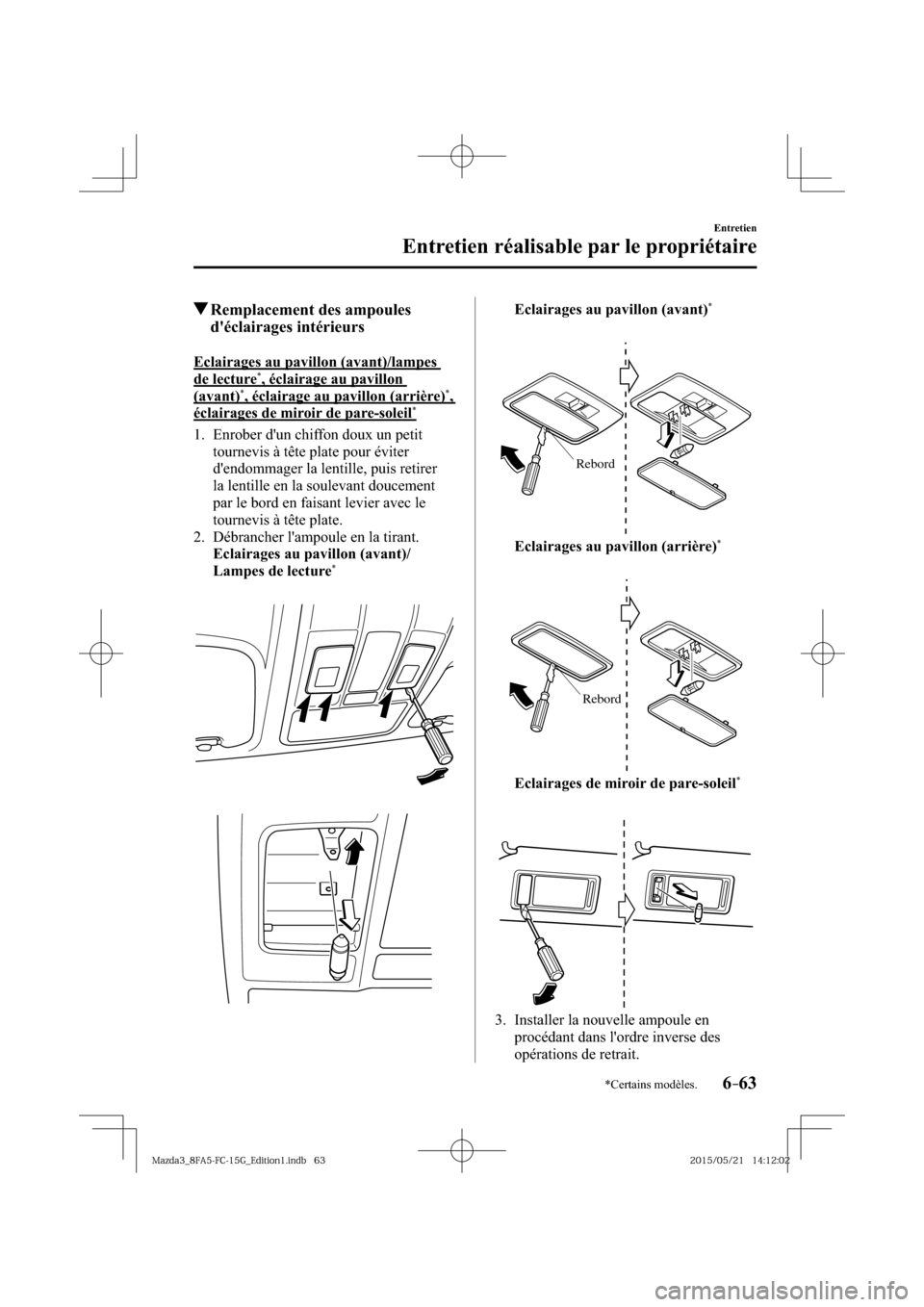

Remplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon (avant)/lampes
de lecture * , éclairage au pavillon
(avant)* , éclairage au pavillon (arrière) * ,
éclairages de miroir de pare-soleil *
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon (avant)/
Lampes de lecture
*
Eclairages au pavillon (avant) *
Rebord
Eclairages au pavillon (arrière) *
Rebord
Eclairages de miroir de pare-soleil *
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–64
Entretien
Entretien réalisable par le propriétaire
Eclairage de coffre (4 portes)
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Eclairage de compartiment à bagages (5
portes)
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher le connecteur de l'unité en
appuyant sur la languette du connecteur
avec un doigt et en tirant le connecteur.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–65
Entretien
Entretien réalisable par le propriétaire
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifi er la protection
du circuit relié. Si un fusible est fondu,
le fi lament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifi er en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à
fusibles.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifi er le fusible et le remplacer s'il est
fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé,
le faire installer par un mécanicien
expérimenté. Nous recommandons un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–66
Entretien
Entretien réalisable par le propriétaire
ATTENTION
Toujours remplacer un fusible par
un fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
6. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Remplacement des fusibles sous le capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifi er le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage .
Normal
Fondu
PRUDENCE
N'essayer pas de remplacer le fusible
principal et le fusible multiplex à action
retardée. Confi er le remplacement à un
concessionnaire agréé Mazda:
Le remplacement de ces fusibles
par soi-même est dangereux, car
ce sont des fusibles à courant élevé.
Si l'on eff ectue incorrectement le
remplacement, on risque de se faire
électrocuter ou de causer un court-
circuit pouvant entraîner un incendie.
4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
