2016 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

6–19
Entretien
Entretien périodique
Symboles du tableau:
I : Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R : Remplacer
L : Lubrifi er
C : Nettoyer
T : Serrer
Remarques:
*1 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En utilisant
du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afi n d'assurer une
fi abilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afi n que le
système fonctionne normalement (si le véhicule en est équipé).
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–20
Entretien
Entretien périodique
Contrôle d'entretien
Contrôle d'entretien (Audio de type A)
“Vidange” avec un réglage fl exible *1 est disponible. Consulter votre concessionnaire agréé
Mazda lorsque vous souhaitez modifi er le réglage *2 . Une fois que le système fonctionne, le
témoin de la clé dans le tableau de bord s'illumine lorsque la durée de l'huile est inférieure à
500 km (300 milles) ou que le nombre restant de jours est inférieur à 15 (Quel que soit celui
qui vient en premier).
Méthode de réinitialisation
Appuyer sur le sélecteur et le maintenir enfoncé avec le contact coupé, puis le rallumer.
Continuer à appuyer sur le sélecteur pendant plus de 5 secondes. Le voyant d'avertissement
principal clignote pendant quelques secondes lorsque la réinitialisation est terminée.
Sélecteur
*1 Le réglage fl exible est disponible aux États-Unis et à Porto Rico. Basé sur les conditions
de fonctionnement du moteur, l'ordinateur de bord dans votre véhicule calcule la
vie de l'huile restante. L'huile d'origine Mazda 0W-20 et l'huile Castrol
® 0W-20 sont
obligatoires pour atteindre des performances optimum de calcul.
*2 Une fois que l'entretien fl exible avec de l'huile moteur a été sélectionné, le système doit
être réinitialisé à chaque fois que la vidange d'huile a été effectuée.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–21
Entretien
Entretien périodique
Contrôle d'entretien (Audio de type B)
1. Sélectionner l'icône sur l'écran d'accueil pour affi cher l'écran “Applications”.
2. Sélectionner “Entretien” pour affi cher l'écran de la liste des entretiens.
3. Permuter l'onglet et sélectionner l'option de réglage que vous voulez modifi er.
Vous pouvez personnaliser les réglages à l'écran de confi guration comme suit:
Onglet Dénomination Explication
Programmé Paramètre La notifi cation peut être activée/désactivée.
Heure (mois) Affi che la durée ou la distance jusqu'au prochain entretien.
Sélectionner cette option pour défi nir la période d'entretien.
“Révision requise !” s'affi che en rouge et le témoin de la clé
dans le tableau de bord s'illumine lorsque la distance restante est
inférieure à 500 km ou 250 milles, ou que le nombre restant de
jours est inférieur à 15 (Quel que soit celui qui vient en premier). Distance (mille ou km)
Réinitialiser Réinitialise la durée restant à courir et la distance aux valeurs
initiales.
Une fois que le système fonctionne, il doit être réinitialisé à
chaque fois que l'entretien a été effectué.
Permutation
des pneus Paramètre La notifi cation peut être activée/désactivée.
Distance (mille ou km) Affi che la distance jusqu'à ce que la permutation des pneus soit à
faire.
Sélectionner cette option afi n de régler la distance pour la rotation
des pneus .
“Rotation des pneus en raison!” s'affi che en rouge et le témoin de
la clé dans le tableau de bord s'allume lorsque la distance restante
est inférieure à 500 km ou 250 milles.
Réinitialiser Réinitialise la distance restante à la valeur initiale.
Une fois que le système fonctionne, il doit être réinitialisé à
chaque fois que les pneus ont été tournés.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC

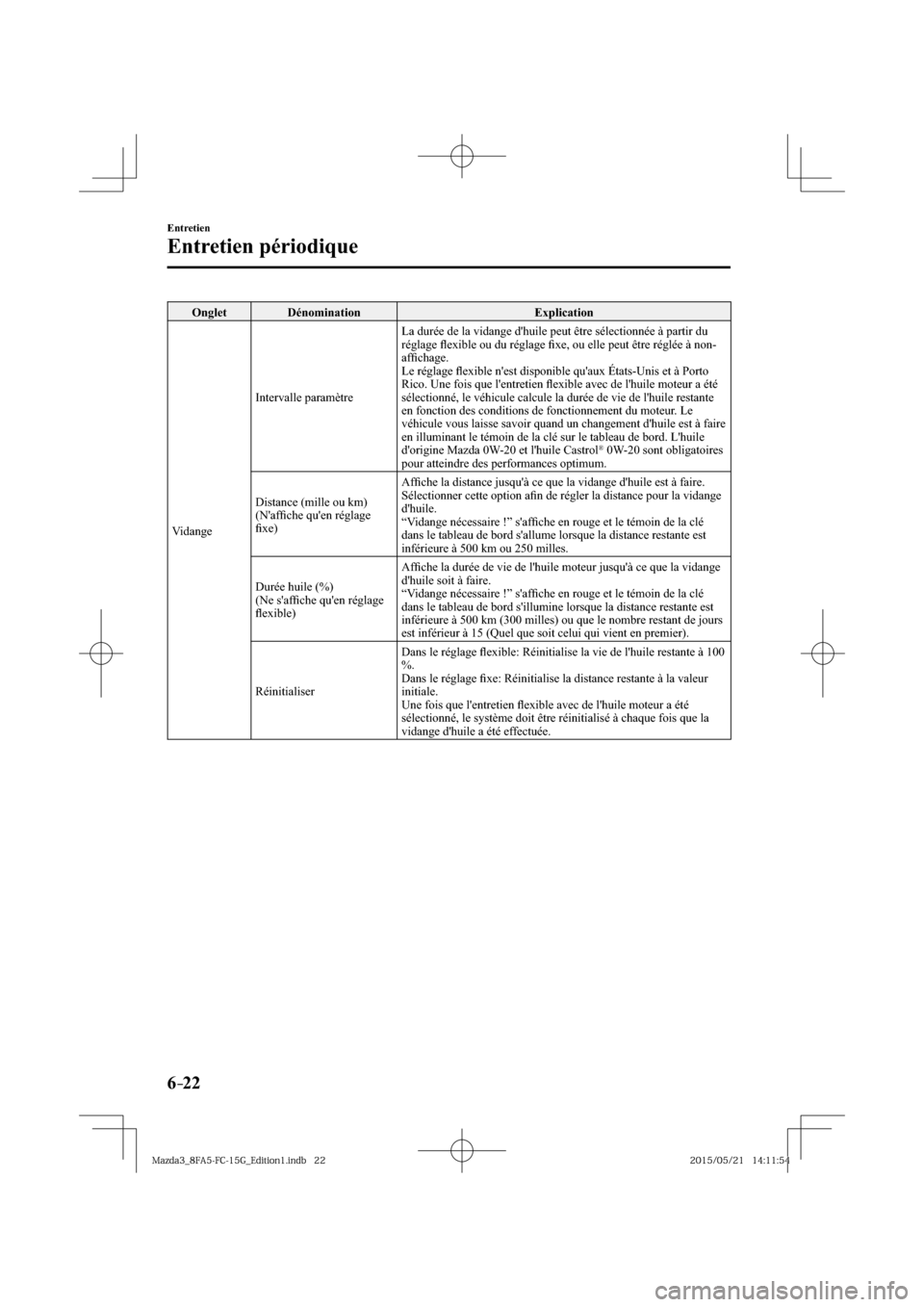

6–22
Entretien
Entretien périodique
Onglet Dénomination Explication
Vidange Intervalle paramètre La durée de la vidange d'huile peut être sélectionnée à partir du
réglage fl exible ou du réglage fi xe, ou elle peut être réglée à non-
affi chage.
Le réglage fl exible n'est disponible qu'aux États-Unis et à Porto
Rico. Une fois que l'entretien fl exible avec de l'huile moteur a été
sélectionné, le véhicule calcule la durée de vie de l'huile restante
en fonction des conditions de fonctionnement du moteur. Le
véhicule vous laisse savoir quand un changement d'huile est à faire
en illuminant le témoin de la clé sur le tableau de bord. L'huile
d'origine Mazda 0W-20 et l'huile Castrol
® 0W-20 sont obligatoires
pour atteindre des performances optimum.
Distance (mille ou km)
(N'affi che qu'en réglage
fi xe) Affi che la distance jusqu'à ce que la vidange d'huile est à faire.
Sélectionner cette option afi n de régler la distance pour la vidange
d'huile.
“Vidange nécessaire !” s'affi che en rouge et le témoin de la clé
dans le tableau de bord s'allume lorsque la distance restante est
inférieure à 500 km ou 250 milles.
Durée huile (%)
(Ne s'affi che qu'en réglage
fl exible) Affi che la durée de vie de l'huile moteur jusqu'à ce que la vidange
d'huile soit à faire.
“Vidange nécessaire !” s'affi che en rouge et le témoin de la clé
dans le tableau de bord s'illumine lorsque la distance restante est
inférieure à 500 km (300 milles) ou que le nombre restant de jours
est inférieur à 15 (Quel que soit celui qui vient en premier).
Réinitialiser Dans le réglage fl exible: Réinitialise la vie de l'huile restante à 100
%.
Dans le réglage fi xe: Réinitialise la distance restante à la valeur
initiale.
Une fois que l'entretien fl exible avec de l'huile moteur a été
sélectionné, le système doit être réinitialisé à chaque fois que la
vidange d'huile a été effectuée.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–23
Entretien
Entretien réalisable par le propriétaire
Précautions concernant l'entretien réalisable par le
propriétaire
Le propriétaire ou un mécanicien qualifi é doit faire ces inspections à la périodicité décrite de
manière à assurer un fonctionnement sécuritaire et sans problème.
Notifi er au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifi é de tout
problème.
Au moment de faire le plein





y Niveau de liquide de frein et d'embrayage (page 6-33 )



y Niveau de liquide de refroidissement du moteur (page 6-31 )



y Niveau d'huile moteur (page 6-31 )



y Niveau de liquide de lave-glace (page 6-34 )
Au moins une fois par mois





y Pression de gonfl age des pneus (page 6-44 )
Au moins deux fois par an (Par exemple, au printemps et en automne)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.



y Liquide de refroidissement du moteur (page 6-31 )



y Huile moteur (page 6-28 )
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 6-2 ), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifi é à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Reportez-vous à l'introduction (page 6-2 ) pour ce qui
concerne la responsabilité du propriétaire en matière de protection de votre investissement.
Pour plus de détails, se référer au manuel de garantie fourni avec le véhicule. Si l'on n'est
pas certain de la marche à suivre pour l'opération d'entretien ou de réparation, faire faire
l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de protection
de l'environnement. Veiller à les mettre au rebut de manière adéquate avec égards pour
l'environnement.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–24
Entretien
Entretien réalisable par le propriétaire
Il est recommandé de confi er les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Ne pas eff ectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confi er
l'entretien à un technicien qualifi é:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.

Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela est
encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.

Mettre le contacteur sur la position d'arrêt et s'assurer que le ventilateur ne tourne
pas avant d'entreprendre des travaux à proximité du ventilateur de refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque celui-
ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfi niment, même si le
moteur s'est arrêté et que la température du compartiment moteur est élevée. On risque
d'être blessé gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur:
Une fois la vérifi cation ou l'entretien dans le compartiment moteur terminé, ne pas laisser
d'éléments tels que des outils ou des chiff ons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent endommager
le moteur ou entraîner un incendie occasionnant un accident inattendu.

.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC

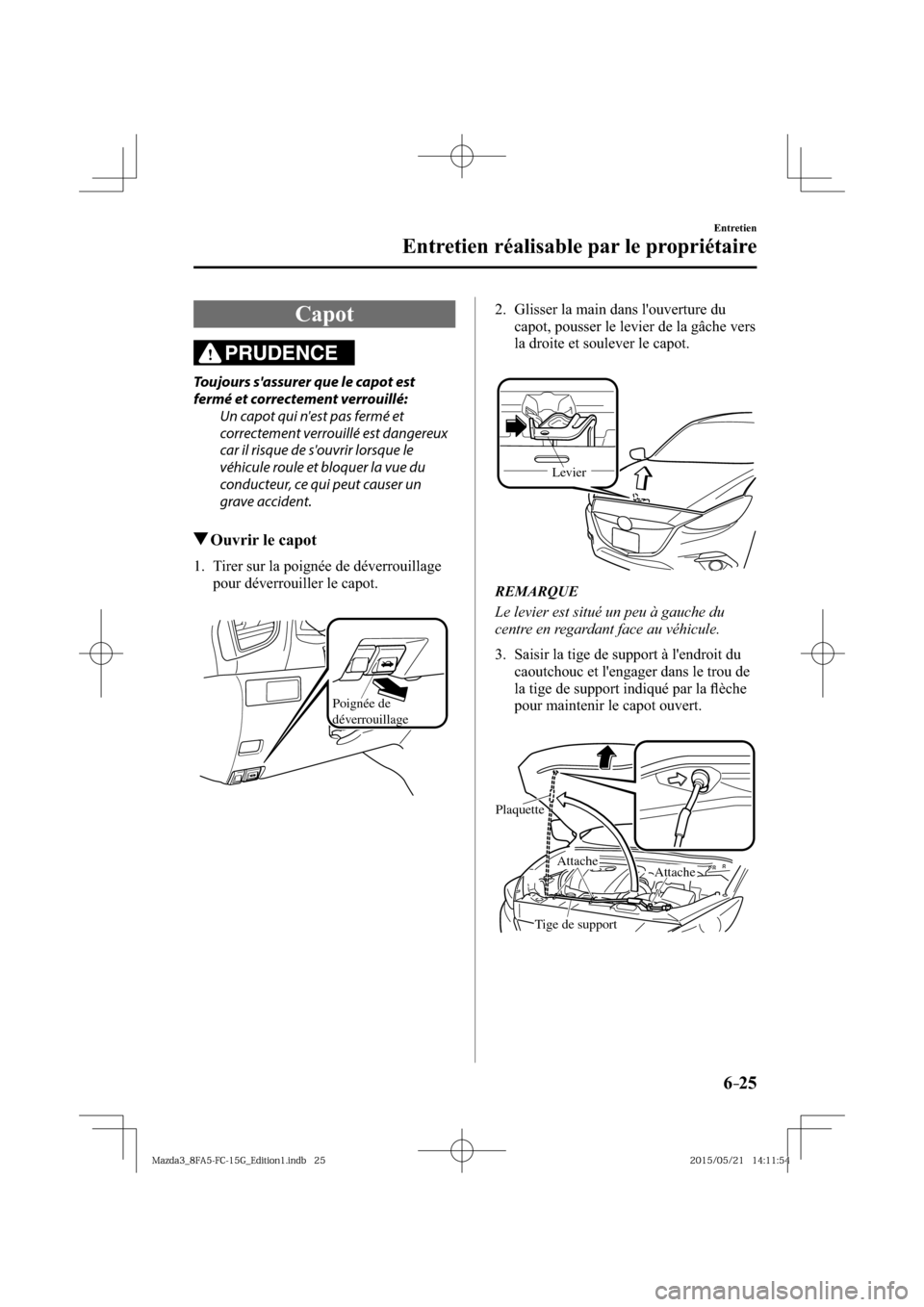

6–25
Entretien
Entretien réalisable par le propriétaire
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
Ouvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche vers
la droite et soulever le capot.
Levier
REMARQUE
Le levier est situé un peu à gauche du
centre en regardant face au véhicule.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou de
la tige de support indiqué par la fl èche
pour maintenir le capot ouvert.
Plaquette
Attache
Attache
Tige de support
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










6–26
Entretien
Entretien réalisable par le propriétaire
Fermer le capot
1. Vérifi er, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fi xés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du
caoutchouc sur la tige de support et le
fi xer la tige de support dans l'attache.
Vérifi er que la tige de support est fi xée
dans l'attache avant de fermer le capot.
AttacheAttache
Attache
3. Abaisser le capot lentement d'environ
20 cm (7,9 po.) au-dessus de sa
position fermée et puis le laisser
retomber.
ATTENTION
Lors de la fermeture du capot, ne pas
trop le pousser comme en faisant
pression avec votre poids. Sinon le
capot pourrait se déformer.
