4–33
En cours de conduite
Boîte de vitesses
Indication de position de plage de
boîte de vitesse
La position du sélecteur est indiquée
lorsque le contact est mis sur ON
Indication de position de rapport
En mode de sélection manuelle des
rapports, la lettre “M” de l'indication de
position de plage s'allume et le numéro du
rapport sélectionné s'affi che.
Voyants
Le voyant reste allumé quand le système
est en panne.
Se référer à Voyants à la page 4-24 .
Plages de la boîte de vitesses





y Le témoin de position de plage de boîte
de vitesses s'allume sur le tableau de
bord. Se référer à Voyants/témoins à la
page 4-23 .



y Le levier sélecteur doit être à la plage
P ou N pour pouvoir faire démarrer le
moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur
en position P et appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le frein
de stationnement pour maintenir le
véhicule à l'arrêt est dangereux. Si
la plage P ne reste pas engagée, le
véhicule risque de se déplacer et de
causer un accident.
ATTENTION



¾ Le fait de passer en plage P, N ou R
lorsque le véhicule est en mouvement,
peut endommager la boîte de vitesses.



¾ Le fait de passer à une plage de conduite
ou en marche arrière lorsque le moteur
tourne à un régime plus rapide que le
ralenti, peut endommager la boîte de
vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer
à une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans “Pour désembourber le véhicule”
(page 3-53 ).
N (Point mort)
En plage N, les roues et la boîte de vitesses
ne sont pas bloquées. Sur la moindre
pente, le véhicule roulera si le frein de
stationnement ou si les freins ne sont pas
appliqués.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC

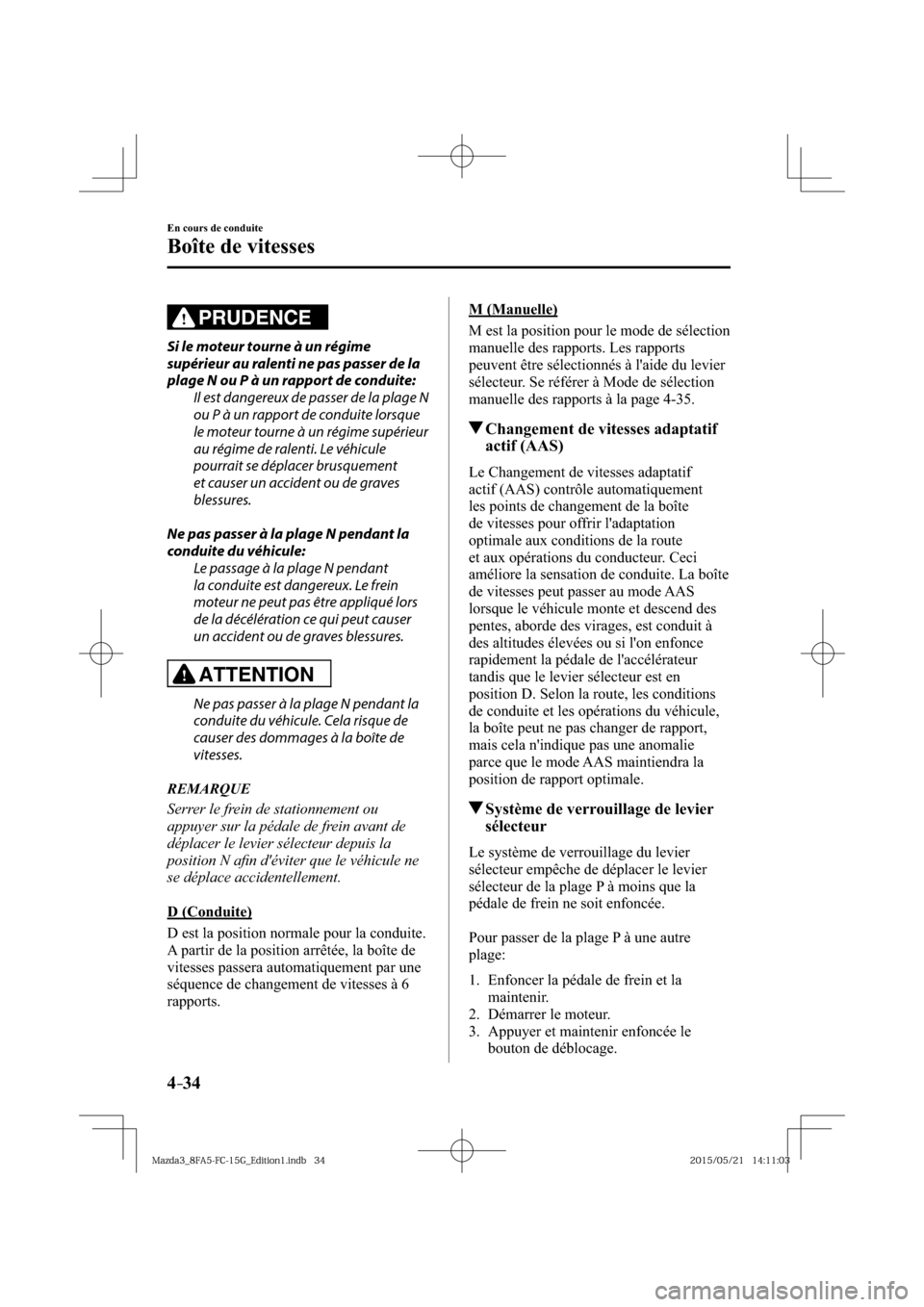

4–34
En cours de conduite
Boîte de vitesses
PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de la
plage N ou P à un rapport de conduite:
Il est dangereux de passer de la plage N
ou P à un rapport de conduite lorsque
le moteur tourne à un régime supérieur
au régime de ralenti. Le véhicule
pourrait se déplacer brusquement
et causer un accident ou de graves
blessures.

Ne pas passer à la plage N pendant la
conduite du véhicule:
Le passage à la plage N pendant
la conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
ATTENTION
Ne pas passer à la plage N pendant la
conduite du véhicule. Cela risque de
causer des dommages à la boîte de
vitesses.
REMARQUE
Serrer le frein de stationnement ou
appuyer sur la pédale de frein avant de
déplacer le levier sélecteur depuis la
position N afi n d'éviter que le véhicule ne
se déplace accidentellement.
D (Conduite)
D est la position normale pour la conduite.
A partir de la position arrêtée, la boîte de
vitesses passera automatiquement par une
séquence de changement de vitesses à 6
rapports.
M (Manuelle)
M est la position pour le mode de sélection
manuelle des rapports. Les rapports
peuvent être sélectionnés à l'aide du levier
sélecteur. Se référer à Mode de sélection
manuelle des rapports à la page 4-35 .
Changement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif
actif (AAS) contrôle automatiquement
les points de changement de la boîte
de vitesses pour offrir l'adaptation
optimale aux conditions de la route
et aux opérations du conducteur. Ceci
améliore la sensation de conduite. La boîte
de vitesses peut passer au mode AAS
lorsque le véhicule monte et descend des
pentes, aborde des virages, est conduit à
des altitudes élevées ou si l'on enfonce
rapidement la pédale de l'accélérateur
tandis que le levier sélecteur est en
position D. Selon la route, les conditions
de conduite et les opérations du véhicule,
la boîte peut ne pas changer de rapport,
mais cela n'indique pas une anomalie
parce que le mode AAS maintiendra la
position de rapport optimale.
Système de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Appuyer et maintenir enfoncée le
bouton de déblocage.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–35
En cours de conduite
Boîte de vitesses
4. Déplacer le levier sélecteur.
REMARQUE



y Lorsque le contacteur est sur ACC
ou désactivé, il n'est pas possible de
déplacer le levier sélecteur depuis P.



y Il n'est pas possible de placer le
contacteur en OFF si le levier sélecteur
n'est pas en plage P.
Déverrouillage d'urgence
Si le levier sélecteur ne peut pas être
déplacé de la plage P en utilisant la
méthode appropriée, maintenir la pédale
de frein enfoncée.
1. Retirer le couvercle du dispositif de
déverrouillage à l'aide d'un tournevis à
tête plate enroulé dans un chiffon.
2. Introduire le tournevis et le pousser
vers le bas.
Couvercle
3. Appuyer et maintenir enfoncée le
bouton de déblocage.
4. Déplacer le levier sélecteur.
Faire vérifi er le système par un
concessionnaire agréé Mazda.
Mode de sélection manuelle des
rapports
Le mode de changement de vitesse manuel
vous donne la sensation de conduire un
véhicule à boîte de vitesses manuelle en
vous permettant d'actionner le levier du
sélecteur manuellement. Cela vous permet
de contrôler le régime et le couple du
moteur aux roues d'entraînement un peu
comme une boîte de vitesses manuelle
lorsque vous souhaitez plus de contrôle.
Pour passer en mode de sélection manuelle
des rapports, déplacer le levier de la plage
D à la plage M.
REMARQUE



y (Pour les véhicules équipés d'un
tableau de bord de type C *1 )   Si le régime moteur est sur le point de
dépasser la vitesse permise du moteur,
le ronfl eur retentit.
  Se référer à Ronfl eur de dépassement de
la vitesse à la page 7-40 .
*1 Pour déterminer quel type de
tableau de bord dont votre véhicule
Mazda est équipé, consulter
Compteurs et jauges à la page
4-13 .



y Le fait de passer en mode de sélection
manuelle des rapports pendant la
conduite n'endommagera pas la boîte de
vitesses.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–36
En cours de conduite
Boîte de vitesses
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage D.
REMARQUE



y Si le mode de sélection manuelle
des rapports est engagé lorsque le
véhicule est arrêté, le rapport M1 est
sélectionné.



y Si vous passez au mode de sélection
manuelle sans appuyer sur la pédale
d'accélérateur lorsqu'on conduit en
position D, 5ème/6ème rapport, le
rapport passera en position M4/M5.
Témoins
Indication de mode de sélection
manuelle des rapports
En mode de sélection manuelle des
rapports, l'indication de position de plage
de boîte de vitesse “M” s'allume sur le
tableau de bord.
Indication de position de rapport
Le chiffre du rapport sélectionné s'allume.
Type A
Indication de mode de sélection
manuelle des rapports
Indication de position de rapport
Type B
Indication de position de rapport
Indication de mode de sélection manuelle des rapports
Type C
Indication de mode de sélection
manuelle des rapportsIndication de position de rapport
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–37
En cours de conduite
Boîte de vitesses
*Certains modèles.
REMARQUE



y Si les rapports ne peuvent pas être
rétrogradés lors de la conduite à une
vitesse élevée, l'indication de position
de rapport clignote deux fois pour
indiquer l'impossibilité de rétrograder
(pour protéger la boîte de vitesses).



y Si la température du liquide de boîte
de vitesses automatique s'élève
excessivement, il est possible que la
boîte de vitesses passe en mode de
changement de vitesses automatique,
en annulant le mode de changement
de vitesses manuel et en éteignant
l'indication de position de rapport. Ceci
est une fonction normale qui protège
la boîte de vitesses automatique. Une
fois que la température du liquide de
boîte de vitesses automatique a diminué,
l'indication de position de rapport se
rallume et le mode de changement de
vitesses manuel est rétabli.
Sélection des rapports
Vous pouvez sélectionner les rapports
à l'aide du levier sélecteur ou des
commandes de changement du volant
* .
Passage manuel au rapport supérieur
(M1
: M2
: M3
: M4
: M5
: M6)
Pour passer au rapport supérieur, déplacer
le levier sélecteur vers l'arrière
une fois.
Pour monter d'un rapport à l'aide des
commandes de changement du volant, tirer
une fois vers soi la commande de passage
(UP) (
) avec les doigts.
Commande de
passage (UP)
PRUDENCE
Garder les mains sur le bord du volant
en utilisant les doigts pour actionner les
commandes de changement du volant:
Le fait de placer les mains à l'intérieur
du volant de direction lors de
l'utilisation des commandes de
changement du volant est dangereux.
Si le coussin d'air côté conducteur se
déployait lors d'une collision, les mains
risqueraient d'être cognées et d'être
blessées.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–38
En cours de conduite
Boîte de vitesses
REMARQUE



y Lorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées
vers le haut.



y Dans le mode de changement manuel,
ne pas pousser le régime moteur jusqu'à
la ZONE ROUGE du compte-tours.
Lorsque le régime moteur est élevé,
une vitesse peut se changer en haut
automatiquement pour protéger le
moteur.



y Lorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.



y La commande de changement du volant
peut être utilisée temporairement, même
si le levier sélecteur est en position D
durant la conduite. En outre, elle revient
au mode de sélection automatique des
rapports quand la commande de
passage (UP) (
) est tirée vers
l'arrière pendant une période de temps
suffi sante.
Rétrogradation manuelle
(M6
: M5
: M4
: M3
: M2
: M1)
Pour rétrograder au rapport inférieur,
déplacer le levier sélecteur vers l'avant
une fois.
Pour rétrograder à un rapport inférieur
avec les commandes de changement du
volant, tirer la commande de
rétrogradation (DOWN)
vers soi une
fois avec les doigts.
Commande de
rétrogradation (DOWN)
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–39
En cours de conduite
Boîte de vitesses
PRUDENCE
Ne pas utiliser le frein moteur lors de la
conduite sur des surfaces glissantes ou
à haute vitesse:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un eff et de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse
de rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.

Garder les mains sur le bord du volant
en utilisant les doigts pour actionner les
commandes de changement du volant:
Le fait de placer les mains à l'intérieur
du volant de direction lors de
l'utilisation des commandes de
changement du volant est dangereux.
Si le coussin d'air côté conducteur se
déployait lors d'une collision, les mains
risqueraient d'être cognées et d'être
blessées.
REMARQUE



y A vitesses élevées, les rapports
inférieurs peuvent ne pas être
sélectionnés.



y A la décélération, les rapports peuvent
rétrograder automatiquement suivant la
vitesse du véhicule.



y Lorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.
Mode fi xe de second rapport
Lorsque le levier sélecteur est déplacé vers
l'arrière
alors que la vitesse du véhicule
est d'environ 10 km/h ou moins, la boîte
de vitesses est réglée en mode fi xe de
second rapport. Le mode de second
rapport fi xé permet de faciliter
l'accélération depuis l'arrêt et la conduite
sur routes glissantes telles que des routes
enneigées.
Si le levier sélecteur est déplacé vers
l'arrière
ou vers l'avant lorsque dans
le mode fi xe de second rapport, le mode
sera annulé.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC










4–40
En cours de conduite
Boîte de vitesses
Changer le rapport de vitesse limite (changement de rapport)
Pour chaque position de rapport en mode manuel, la limite de vitesse est défi nie comme
suit: Le rapport change lorsque le levier sélecteur est actionné dans la plage de la limite de
vitesse.
Monter de rapport
Le rapport ne change pas vers le haut tandis que la vitesse du véhicule est inférieure à la
limite de vitesse.
Rétrogradation
Le rapport ne change pas vers le bas tandis que la vitesse du véhicule dépasse la limite de
vitesse.
Si la vitesse du véhicule dépasse la limite de vitesse et que le rapport ne change pas vers
le bas, l'indication de position du rapport clignote 2 fois pour avertir le conducteur que le
rapport ne peut pas être changé.
Rétrogradage
Quand la pédale d'accélérateur est complètement enfoncée durant la conduite, le rapport
change vers le bas.
REMARQUE
Le rapport change également vers le bas en utilisant le rétrogradage tandis que dans le
mode fi xe de second rapport.
Rétrograder auto
Le rapport change vers le bas automatiquement en fonction de la vitesse du véhicule durant
la décélération.
REMARQUE
Si le véhicule vient à s'arrêter alors qu'il est dans le mode fi xe de second rapport, il va
rester également dans le même rapport.
.B[EB@'"'$(@&EJUJPOJOEC


.B[EB@'"'$(@&EJUJPOJOEC
