2016 MAZDA MODEL 3 HATCHBACK Kurzanleitung (in German)

1
2
6
34
35
Kurzanleitung Kurzanleitung
In dieser Kurzanleitung wird die Bedienung einiger Ausrüstungen des Mazda3 einfach
erklärt.
Wichtige Ausrüstungen für die Sicherheit
Vor dem Losfahren
Beim Fahren
Fahrzeuginnenraum
Wartung und Pflege
Nachfolgend ist die Bedeutung der einzelnen, in dieser Kurzanleitung verwendeten Symbole erklärt:
Detaillierte Beschreibung gewisser Funktionen.
36Falls eine Störung auftritt


1
Wichtige Ausrüstungen für die Sicherheit
elektrische Betätigung
Ziehen Sie die Kopfstütze zum Höherstellen bis zur gewünschten Position hoch.
Kopfstützen Sitzbedienung
Für die manuellen und elektrischen Sitze sind die folgenden Sitzeinstellfunktionen
vorhanden.
Längsverstellung
Höheneinstellung
Sitzlehneneinstellung
Kreuzstützeneinstellung
(Fahrersitz)
Halten Sie zum Tieferstellen den Knopf gedrückt und drücken Sie die Kopfstütze
nach unten.
Stellen Sie die Kopfstütze so ein, dass sich die Mitte auf Ohrenhöhe befindet.
Äußere Vordersitze Äußere Rücksitze Mittlerer Rücksitz
Für Einzelheiten wird auf Abschnitt 2 “Sitze” verwiesen.


Türgriffschalter
Außenantenne
Nur Sperre (Schrägheck)
Betriebsbereich80 cm 80 cm
Türgriffschalter
Lenkradsicherungshebel
Vor dem Losfahren
Betriebsbereich
Die LogIn-Fernbedienung funktioniert nur, wenn sich der Fahrer im Fahrzeug
befindet oder sich innerhalb des Betriebsbereichs befindet, wenn er den Schlüssel
mit sich herumträgt.
Alle Türen und die Heckklappe bzw. der Kofferraumdeckel können durch Drücken
des Türgriffschalters einer Vordertür ver- und entriegelt werden, wenn Sie den
Schlüssel mit sich tragen.
(Schrägheck)
Ver- und Entriegeln mit dem Türgriffschalter
Lenkradeinstellung
1. Halten Sie das Fahrzeug an und ziehen Sie danach
den Lenkradsicherungshebel unter dem Lenkrad nach
unten.
3. Drücken Sie vor dem Losfahren das Lenkrad
nach oben und unten, um zu kontrollieren, ob es
richtig gesichert ist. 2. Stellen Sie die gewünschte Lenkradhöhe und
Lenksäulenlänge ein und drücken Sie den Hebel
zum Verriegeln der Lenksäule hoch.
2
Vordertüren (Verriegelung/Entriegelung) Heckklappe (Schrägheck nur Verriegelung)
Der Türgriffschalter der Heckklappe kann nur zum Verriegeln von allen Türen und
der Heckklappe verwendet werden.
Für Einzelheiten wird auf Abschnitt 3 “Schlüssel”, “Türen und Verriegelungen”
oder “Lenkrad” verwiesen.


3
Vor dem Losfahren
ON/OFF-Taste
Kontrollleuchte
Mittelposition
Einstellschalter
Position “AUTO” (Neutralposition)
Außenspiegel
1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegeleinstellschalter nach links (L)
oder rechts (R).
2. Drücken Sie den entsprechenden
Schalterteil.
Rückspiegel
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem Blendschutz
vermindert automatisch die Blendung durch die
Scheinwerfer von folgenden Fahrzeugen, wenn die
Zündung auf “ON” gestellt ist.
Drücken Sie die ON/OFF-Taste zum Aufheben der
automatischen Blendschutzfunktion. Die
Kontrollleuchte erlischt.
Drücken Sie die ON/OFF-Taste zum erneuten
Aktivieren der automatischen Blendschutzfunktion. Die
Kontrollleuchte leuchtet. Der automatische Klappmechanismus
funktioniert, wenn die Zündung auf
“ACC” oder “OFF” gestellt wird. Automatischer Klappmechanismus
Wenn der Außenspiegelklappschalter in
die Position AUTO (Neutralposition)
gedrückt wird, werden die Außenspiegel
beim Verriegeln und Entriegeln der Türen
automatisch ein- bzw. ausgeklappt.
Wenn die Zündung auf “ON” gestellt
oder der Motor angelassen wird, werden
die Außenspiegel automatisch
ausgeklappt.
Für Einzelheiten wird auf Abschnitt 3 “Spiegel” verwiesen.


4
Vor dem Losfahren
Beifahrerfenster
rechtes Hintertürfenster
Fensterheberhauptschalter
Fahrerfenster
linkes
Hintertürfenster
Vorgeschriebener Kraftstoff und Füllmengen
*1 Europa MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
Das Fahrzeug kann mit hohem Wirkungsgrad mit Dieselkraftstoff
der Norm EN590 oder gleichwertig betrieben werden.
KraftstoffFüllmenge
51,0 Liter
SKYACTIV-D 1.5, SKYACTIV-D 2.2
bleifreies Superbenzin (nach
EN 228 und innerhalb von
E10)
*1
KraftstoffOktanzahl Füllmenge
95 oder höher
51,0 Liter
90 oder höher bleifreies Normalbenzin
92 oder höher
schließen
öffnen
Bedienung der elektrischen Fensterheber
Die einzelnen Fenster können auch mit den Hauptschaltern an der Fahrertür
betätigt werden.
Ziehen Sie zum Schließen des Fensters in eine bestimmte Position den Schalter hoch.
Drücken Sie zum Öffnen des Fensters in eine bestimmte Position auf den Schalter.
Für Einzelheiten wird auf Abschnitt 3 “Fenster” oder “Kraftstoff und Abgas” verwiesen.
bleifreies Superbenzin
(innerhalb von E85)*295 oder höher
*2 Thailand


Vor dem Losfahren
5
öffnen
schließen
Tankklappenentriegelung
Tankklappe
Ziehen Sie den Entriegelungshebel zum
Entriegeln der Tankklappe.
Tankklappe und Tankverschlussdeckel
Tankverschlussdeckel
Drehen Sie den Tankverschlussdeckel zum Öffnen
nach links.
Der abgenommene Deckel kann an der
Innenseite der Tankklappe angebracht werden.
Drehen Sie den Tankverschlussdeckel zum
Schließen fest nach rechts, bis ein
Klickgeräusch hörbar ist.
Für Einzelheiten wird auf Abschnitt 3 “Kraftstoff und Abgas” verwiesen.


Beim Fahren
6Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
Kontrollleuchte
Motorstartknopf
Anlassen des Motors
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
• Der Anlasser dreht sich nicht solange die Glühkerzenkontrollleuchte nicht
ausgeschaltet ist.
• Lassen Sie nach dem Drücken des Motorstartknopfs zum Anlassen des Motors bis
zum Erlöschen der Glühkerzenkontrollleuchte im Armaturenbrett das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe) nicht
los.
1. Kontrollieren Sie, ob die Handbremse richtig
angezogen ist.
2. Halten Sie das Bremspedal fest gedrückt bis der
Motor angesprungen ist.
3. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest gedrückt
bis der Motor angesprungen ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe “P”, um
den Motor anzulassen. Um den Motor bei sich
bewegendem Fahrzeug anzulassen, müssen Sie
den Wählhebel in die Stufe “N” stellen.
4. Drücken Sie den Motorstartknopf, nachdem die
KEY-Kontrollleuchte (grün) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün) leuchten.
• Falls das Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) vor dem Anspringen des Motors losgelassen wird, muss das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe)
erneut gedrückt und der Motor durch Drücken des Motorstartknopfs angelassen
werden.
• Falls die Zündung für längere Zeit bei abgestelltem Motor und vorgewärmten
Glühkerzen auf “ON” geschaltet bleibt, werden die Glühkerzen erneut vorgewärmt,
was durch Aufleuchten der Glühkerzenkontrollleuchte angezeigt wird.


Beim Fahren
Schaltgetriebe
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor abgestellt.
3. (SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5)
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des
Kupplungspedals an.
Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der
Motor automatisch wieder angelassen.
HINWEIS
Der Zeitpunkt für das Wiederanlassens des Motors hängt von der Kraft ab, mit
welcher das Bremspedal gedrückt wird.

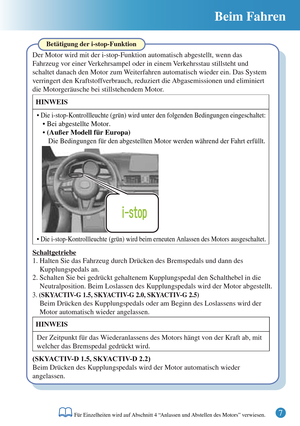

Betätigung der i-stop-Funktion
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das
Fahrzeug vor einer Verkehrsampel oder in einem Verkehrsstau stillsteht und
schaltet danach den Motor zum Weiterfahren automatisch wieder ein. Das System
verringert den Kraftstoffverbrauch, reduziert die Abgasemissionen und eliminiert
die Motorgeräusche bei stillstehendem Motor.
HINWEIS
• Bei abgestellte Motor.
• Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen eingeschaltet:
Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.
• (Außer Modell für Europa)
• Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors ausgeschaltet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Beim Drücken des Kupplungspedals wird der Motor automatisch wieder
angelassen.
7Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
