2016 MAZDA MODEL 3 HATCHBACK display

4–31
Tijdens het rijden
Instrumentengroep en display
OPMERKING
Wanneer de naald van de toerenteller in
de GESTREEPTE ZONE komt, toont
dit de bestuurder dat de versnelling
overgeschakeld moeten worden alvorens
de naald in de RODE ZONE komt.
Brandstofmeter (Zonder multi-
informatiedisplay)
De brandstofmeter geeft bij benadering de
in de brandstoftank resterende hoeveelheid
brandstof aan wanneer het contact op ON
wordt gezet. Het wordt aanbevolen de tank
voor meer dan 1/4 gevuld te houden.
Ty p e A
Vo l
1/4 Vol
Leeg
Ty p e C
Vo l
1/4 Vol
Leeg
Als het waarschuwingslampje voor
laag brandstofpeil gaat branden of het
brandstofpeil erg laag is, de tank zo
spoedig mogelijk bijvullen.
Zie Waarschuwingslampjes op pagina
4-46.
OPMERKING
  Na het bijtanken van brandstof
kan het enige tijd duren voordat de
indicator stabiel wordt. Bovendien
kan bij het rijden op hellingen of
in bochten de indicator afwijken
als gevolg van de beweging van de
brandstof in de tank.
  De display die een kwart of minder
resterende brandstof aangeeft heeft
meer segmenten om het resterende
brandstofniveau in groter detail te
tonen.
  De richting van de pijl ( ) geeft aan
dat de afsluitklep van de
brandstofvuldop zich aan de
linkerzijde van de auto bevindt.


4–32
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Als de motor onregelmatig gaat draaien
of afslaat als gevolg van een laag
brandstofniveau, zo spoedig mogelijk
bijtanken en tenminste 10 liter brandstof
bijvullen.
Instrumentenpaneelverlichting
Wanneer het contact op ON staat en de
positielampen worden ingeschakeld,
wordt de helderheid van de
instrumentenpaneelverlichting gedimd.
OPMERKING
Wanneer de positielampen worden
ingeschakeld, gaat het indicatielampje
van de positielampen in de
instrumentengroep branden.
Zie Koplampen op pagina 4-72 .
De helderheid van de instrumentengroep
en de instrumentenpaneelverlichtingen
kunnen afgesteld worden door het draaien
van de knop.



 Door de knop naar links te draaien,
neemt de helderheid af. Wanneer de
knop naar de maximale dimstand is
gedraaid, klinkt er een pieptoon.



 Door de knop naar rechts te draaien,
neemt de helderheid toe.
Gedimd
Helder
Functie voor uitschakelen van de
verlichtingsdimmer
Wanneer het contact op ON staat en de
instrumentengroep gedimd wordt, kan
de verlichtingsdimmer uitgeschakeld
worden door de knop van de
instrumentenpaneelverlichting naar rechts
te draaien totdat er een pieptoon klinkt. Als
de zichtbaarheid van de instrumentengroep
als gevolg van lichtinval van buiten
is verminderd, de verlichtingsdimmer
uitschakelen.
OPMERKING
  Wanneer de verlichtingsdimmer
is uitgeschakeld, kan de
instrumentengroep niet gedimd
worden als de positielampen zijn
ingeschakeld.
  Wanneer de verlichtingsdimmer
wordt uitgeschakeld, schakelt het
scherm in de middendisplay over
naar de constante weergave van het
dagscherm.
Buitentemperatuurdisplay (Zonder
multi-informatiedisplay)*
Wanneer het contact op ON wordt gezet,
wordt de buitentemperatuur getoond.

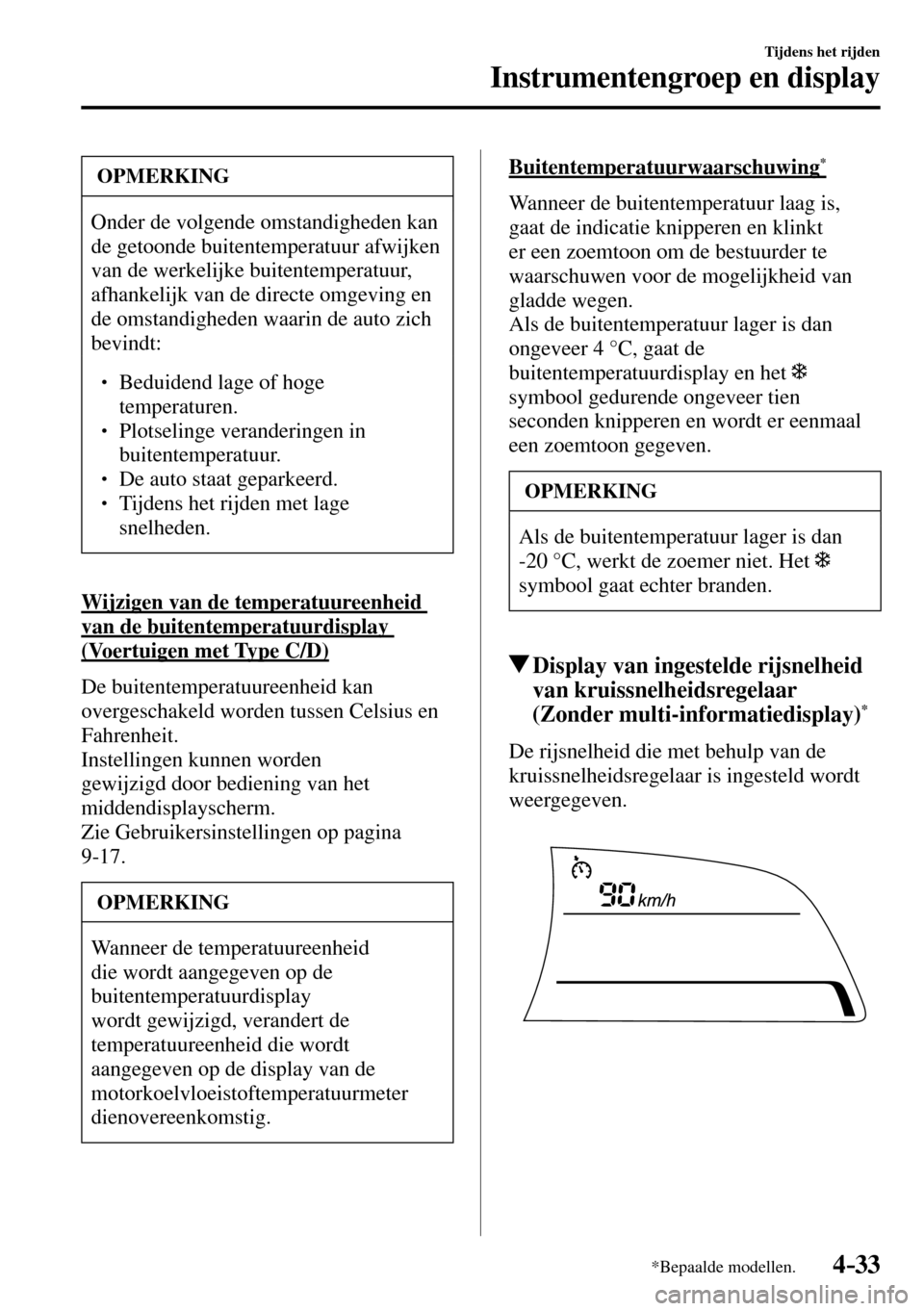

4–33
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
OPMERKING
Onder de volgende omstandigheden kan
de getoonde buitentemperatuur afwijken
van de werkelijke buitentemperatuur,
afhankelijk van de directe omgeving en
de omstandigheden waarin de auto zich
bevindt:



 Beduidend lage of hoge
temperaturen.



 Plotselinge veranderingen in
buitentemperatuur.



 De auto staat geparkeerd.



 Tijdens het rijden met lage
snelheden.
Wijzigen van de temperatuureenheid
van de buitentemperatuurdisplay
(Voertuigen met Type C/D)
De buitentemperatuureenheid kan
overgeschakeld worden tussen Celsius en
Fahrenheit.
Instellingen kunnen worden
gewijzigd door bediening van het
middendisplayscherm.
Zie Gebruikersinstellingen op pagina
9-17 .
OPMERKING
Wanneer de temperatuureenheid
die wordt aangegeven op de
buitentemperatuurdisplay
wordt gewijzigd, verandert de
temperatuureenheid die wordt
aangegeven op de display van de
motorkoelvloeistoftemperatuurmeter
dienovereenkomstig.
Buitentemperatuurwaarschuwing *
Wanneer de buitentemperatuur laag is,
gaat de indicatie knipperen en klinkt
er een zoemtoon om de bestuurder te
waarschuwen voor de mogelijkheid van
gladde wegen.
Als de buitentemperatuur lager is dan
ongeveer 4 °C, gaat de
buitentemperatuurdisplay en het
symbool gedurende ongeveer tien
seconden knipperen en wordt er eenmaal
een zoemtoon gegeven.
OPMERKING
Als de buitentemperatuur lager is dan
-20 °C, werkt de zoemer niet. Het
symbool gaat echter branden.
Display van ingestelde rijsnelheid
van kruissnelheidsregelaar
(Zonder multi-informatiedisplay)
*
De rijsnelheid die met behulp van de
kruissnelheidsregelaar is ingesteld wordt
weergegeven.


4–34
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Boordcomputer en INFO
schakelaar (Zonder multi-
informatiedisplay)
*
Terwijl het contact op ON staat kan door
het indrukken van de INFO schakelaar de
volgende informatie worden geselecteerd.



 Modus voor afstand die met voorradige
brandstof kan worden afgelegd



 Gemiddeld brandstofverbruik



 Huidige brandstofverbruikmodus



 Gemiddelde rijsnelheid



 Rijsnelheidsalarm modus
Raadpleeg een deskundige reparateur, bij
voorkeur een of¿ ciële Mazda reparateur
indien u problemen heeft met de
boordcomputer.
Modus voor afstand die met voorradige
brandstof kan worden afgelegd
Bij gebruik van deze functie wordt de
afstand (bij benadering) berekend die u
met de voorradige brandstof kunt aÀ eggen,
gebaseerd op het brandstofverbruik.
De afstand die met de voorradige
brandstof kan worden afgelegd wordt
berekend en zal elke seconde worden
getoond.
(Europees model)
(Behalve Europees model)
OPMERKING
  Alhoewel de indicatie voor de
afstand die kan worden afgelegd
met de voorradige brandstof
een voldoende resterend aantal
kilometers aangeeft alvorens
bijtanken noodzakelijk wordt, zo
spoedig mogelijk bijtanken als het
brandstofpeil erg laag is of als het
waarschuwingslampje voor laag
brandstofpeil gaat branden.
  De indicatie verandert mogelijk niet
tenzij u meer dan ongeveer 9 liter
brandstof tankt.
  De afstand die kan worden afgelegd
met de voorradige brandstof geeft bij
benadering de afstand aan die met de
auto gereden kan worden totdat alle
maatstrepen in de brandstofmeter
(die de resterende brandstofvoorraad
aangeven) verdwijnen.
  Als er geen historische
brandstofverbruikgegevens zijn,
bijvoorbeeld nadat u uw auto zojuist
heeft aangeschaft of de gegevens
als gevolg van het losmaken van
de accukabels zijn gewist, is het
mogelijk dat de feitelijke afstand
die met de voorradige brandstof kan
worden afgelegd van de aangegeven
hoeveelheid verschilt.


4–35
Tijdens het rijden
Instrumentengroep en display
Gemiddeld brandstofverbruik
Deze modus toont het gemiddelde
brandstofverbruik door het berekenen van
het totale brandstofverbruik en de totaal
afgelegde afstand sinds de aankoop van
de auto, het opnieuw aansluiten van de
accu na loskoppeling of het terugstellen
van de gegevens. Het gemiddelde
brandstofverbruik wordt berekend en elke
minuut getoond.
(Europees model)
(Behalve Europees model)
Houd de INFO schakelaar langer dan 1,5
seconden ingedrukt om de informatie op
de display te wissen.
Na het indrukken van de INFO schakelaar
zal “- - - L/100 km” gedurende ongeveer 1
minuut op de display verschijnen. Daarna
wordt het gemiddelde brandstofverbruik
opnieuw berekend en op de display
aangegeven.
Huidige brandstofverbruikmodus
Deze stand geeft het huidige
brandstofverbruik aan, berekend op
basis van de verbruikte brandstof en de
afgelegde afstand.
Het huidige brandstofverbruik wordt
berekend en zal elke 2 seconden worden
getoond.
(Europees model)
(Behalve Europees model)
Wanneer u de snelheid heeft teruggebracht
tot ongeveer 5 km/h, zal - - - L/100 km op
de display worden aangegeven.


4–36
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Modus voor gemiddelde rijsnelheid
Deze modus toont de gemiddelde
rijsnelheid door het berekenen van de
afgelegde afstand en de tijd sinds het
aansluiten van de accu of het terugstellen
van de gegevens.
De gemiddelde rijsnelheid wordt berekend
en zal elke 10 seconden worden getoond.
(Europees model)
(Behalve Europees model)
Houd de INFO toets langer dan 1,5
seconde ingedrukt om de informatie op
de display te wissen. Na het indrukken
van de INFO toets, zal gedurende
ongeveer 1 minuut - - - km/h worden
getoond, alvorens de rijsnelheid opnieuw
wordt berekend en op de display wordt
aangegeven.
Rijsnelheidsalarm modus *
In deze modus wordt de huidige instelling
voor het rijsnelheidsalarm getoond. U kunt
de instelling van de rijsnelheid waarbij de
waarschuwing wordt gegeven veranderen.
OPMERKING
De display van het rijsnelheidsalarm
wordt gelijktijdig geactiveerd met het
klinken van de pieptoon. De ingestelde
rijsnelheid knippert herhaalde malen.
Het rijsnelheidalarm kan worden ingesteld
met behulp van de INFO schakelaar.
OPMERKING
  Stel de rijsnelheid altijd in
overeenkomstig de wetgeving van
het land/de stad waarin de auto
wordt gebruikt. Controleer daarnaast
altijd de rijsnelheid door naar de
snelheidsmeter te kijken.
  De rijsnelheidsalarmfunctie kan
ingesteld worden tussen 30 en 250
km/h.


4–37
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Multi-informatiedisplay *
Multi-informatiedisplayINFO schakelaar
De multi-informatiedisplay toont de volgende informatie.



 Kilometerteller



 Dagteller



 Brandstofmeter



 Buitentemperatuur



 Afstand die met voorradige brandstof kan worden afgelegd



 Gemiddeld brandstofverbruik



 Huidige brandstofverbruik



 Rijstrookafwijkingwaarschuwingssysteem (LDWS) display



 Rijstrookassistent (LAS) en het rijstrookafwijkingwaarschuwingssysteem (LDWS)
display



 Display van kruissnelheidsregelaar



 Waarschuwingsbericht
Telkens wanneer op de INFO schakelaar wordt gedrukt veranderen de gegevens op het
scherm.


4–38
Tijdens het rijden
Instrumentengroep en display
Brandstofmeter
De brandstofmeter geeft bij benadering de
in de brandstoftank resterende hoeveelheid
brandstof aan wanneer het contact op ON
wordt gezet. Het wordt aanbevolen de tank
voor meer dan 1/4 gevuld te houden.
Vo l
1/4 Vol
Leeg
Als het waarschuwingslampje voor
laag brandstofpeil gaat branden of het
brandstofpeil erg laag is, de tank zo
spoedig mogelijk bijvullen.
Zie Maatregelen nemen op pagina 7-46 .
OPMERKING
  Na het bijtanken van brandstof
kan het enige tijd duren voordat de
indicator stabiel wordt. Bovendien
kan bij het rijden op hellingen of
in bochten de indicator afwijken
als gevolg van de beweging van de
brandstof in de tank.
  De display die een kwart of minder
resterende brandstof aangeeft heeft
meer segmenten om het resterende
brandstofniveau in groter detail te
tonen.
  De richting van de pijl ( ) geeft aan
dat de afsluitklep van de
brandstofvuldop zich aan de
linkerzijde van de auto bevindt.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Als de motor onregelmatig gaat draaien
of afslaat als gevolg van een laag
brandstofniveau, zo spoedig mogelijk
bijtanken en tenminste 10 liter brandstof
bijvullen.
Buitentemperatuurdisplay
Wanneer het contact op ON wordt gezet,
wordt de buitentemperatuur getoond.
