789
Entretien

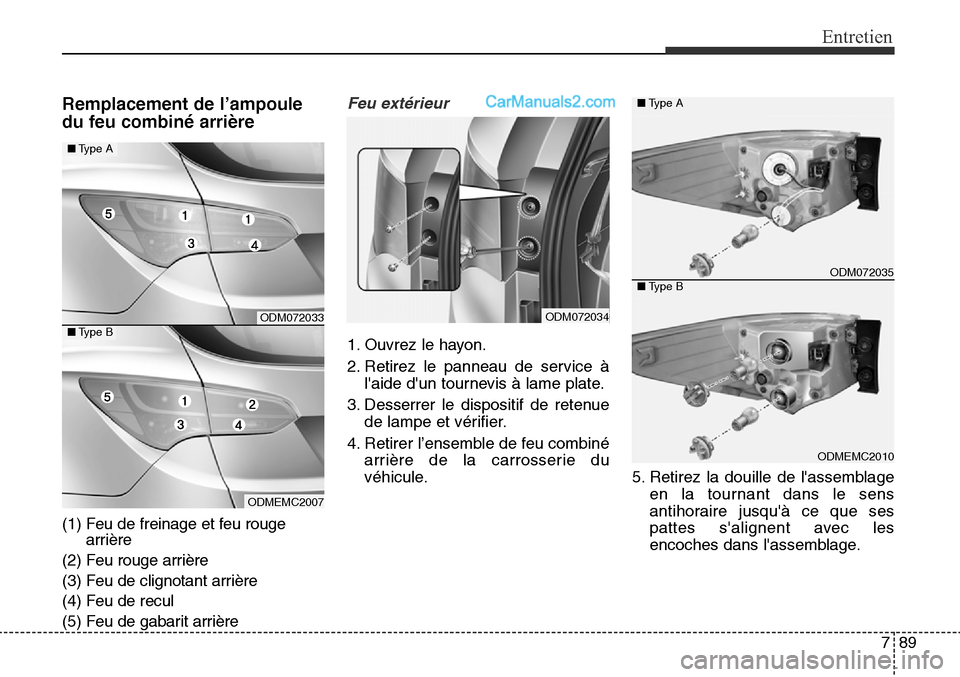

Remplacement de l’ampoule
du feu combiné arrière
(1) Feu de freinage et feu rougearrière
(2) Feu rouge arrière
(3) Feu de clignotant arrière
(4) Feu de recul
(5) Feu de gabarit arrière
Feu extérieur
ODMEMC2007
■ Type A
■Type B
ODMEMC2010
■
Type A
■ Type B
1. Ouvrez le hayon.
2. Retirez le panneau de service àl'aide d'un tournevis à lame plate.
3. Desserrer le dispositif de retenue de lampe et vérifier.
4. Retirer l’ensemble de feu combiné arrière de la carrosserie du
véhicule. 5. Retirez la douille de l'assemblage
en la tournant dans le sens
antihoraire jusqu'à ce que ses
pattes s'alignent avec les
encoches dans l'assemblage.
ODM072033
ODM072034
ODM072035

Entretien
90
7

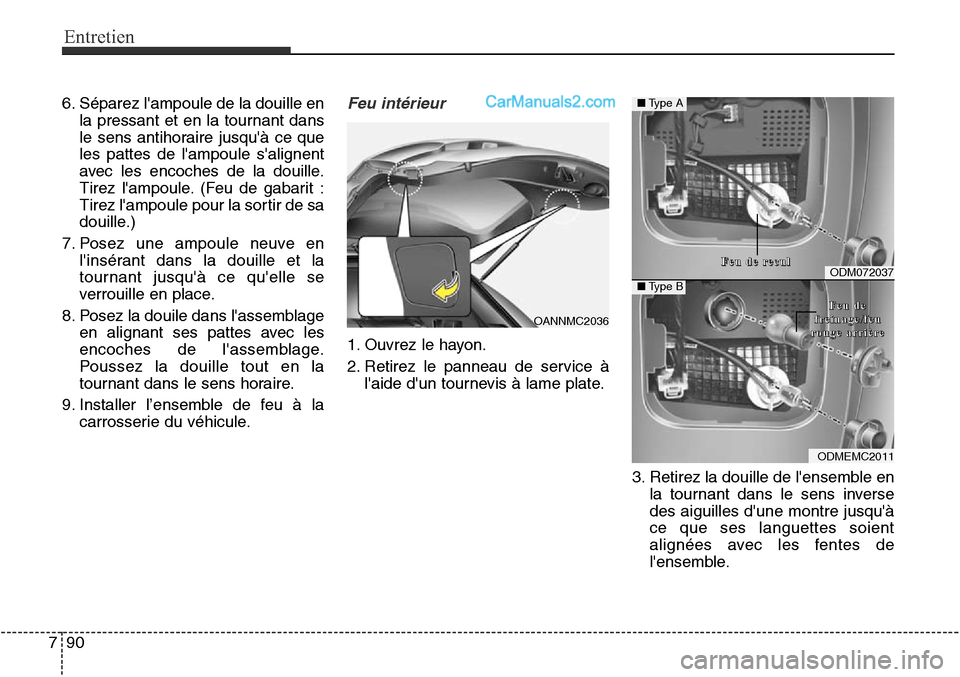

6. Séparez l'ampoule de la douille en
la pressant et en la tournant dans
le sens antihoraire jusqu'à ce que
les pattes de l'ampoule s'alignent
avec les encoches de la douille.
Tirez l'ampoule. (Feu de gabarit :
Tirez l'ampoule pour la sortir de sa
douille.)
7. Posez une ampoule neuve en l'insérant dans la douille et la
tournant jusqu'à ce qu'elle se
verrouille en place.
8. Posez la douile dans l'assemblage en alignant ses pattes avec les
encoches de l'assemblage.
Poussez la douille tout en la
tournant dans le sens horaire.
9. Installer l’ensemble de feu à la carrosserie du véhicule.Feu intérieur
ODMEMC2011
■Type A
■Type B
F
F
e
e
u
u


d
d
e
e


r
r
e
e
c
c
u
u
l
l
F
F
e
e
u
u


d
d
e
e
f
f
r
r
e
e
i
i
n
n
a
a
g
g
e
e
/
/
f
f
e
e
u
u
r
r
o
o
u
u
g
g
e
e


a
a
r
r
r
r
i
i
è
è
r
r
e
eOANNMC2036
1. Ouvrez le hayon.
2. Retirez le panneau de service àl'aide d'un tournevis à lame plate.
3. Retirez la douille de l'ensemble enla tournant dans le sens inverse
des aiguilles d'une montre jusqu'à
ce que ses languettes soient
alignées avec les fentes de
l'ensemble.
ODM072037

793
Entretien
1. Au moyen d’un tournevis à lameplate, extraire doucement le verre
du boîtier d’éclairage ambiant.
2. Retirer l’ampoule en la tirant en ligne droite.
3. Installer une nouvelle ampoule dans la douille.
4. Aligner les languettes du verre avec les encoches du logement de
la lampe et enclencher le verre en
place.
OXM079044/ODM072041/ODM072043
■Éclairage du coffre (si équipé)
■Éclairage d'accueil
ODM072040/ODM072042/ODM072052■Type A
■Type B
MISE EN GARDE
Faites attention de ne pas salirou endommager la lentille, lapatte de la lentille ou le boîtieren plastique.
AVERTISSEMENT
Avant de travailler sur la lampe,
s’assurer que le bouton
DÉSACTIVÉ est enfoncé pour
éviter de se brûler les doigts ou
de recevoir un choc électrique.

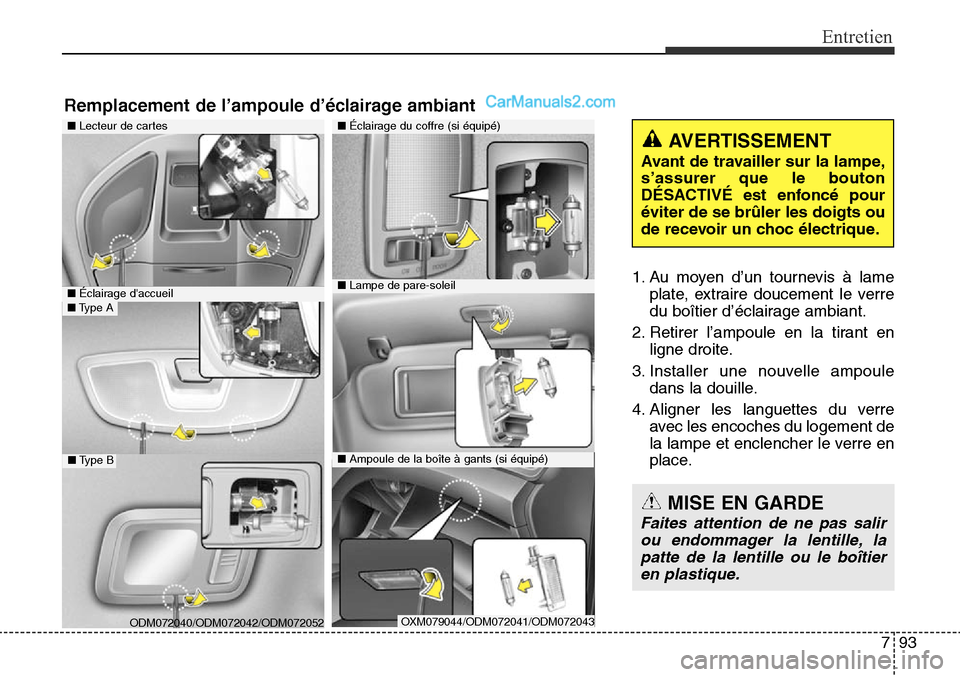

Remplacement de l’ampoule d’éclairage ambiant
■Lecteur de cartes
■Ampoule de la boîte à gants (si équipé)
■Lampe de pare-soleil
