Entretien
24
7

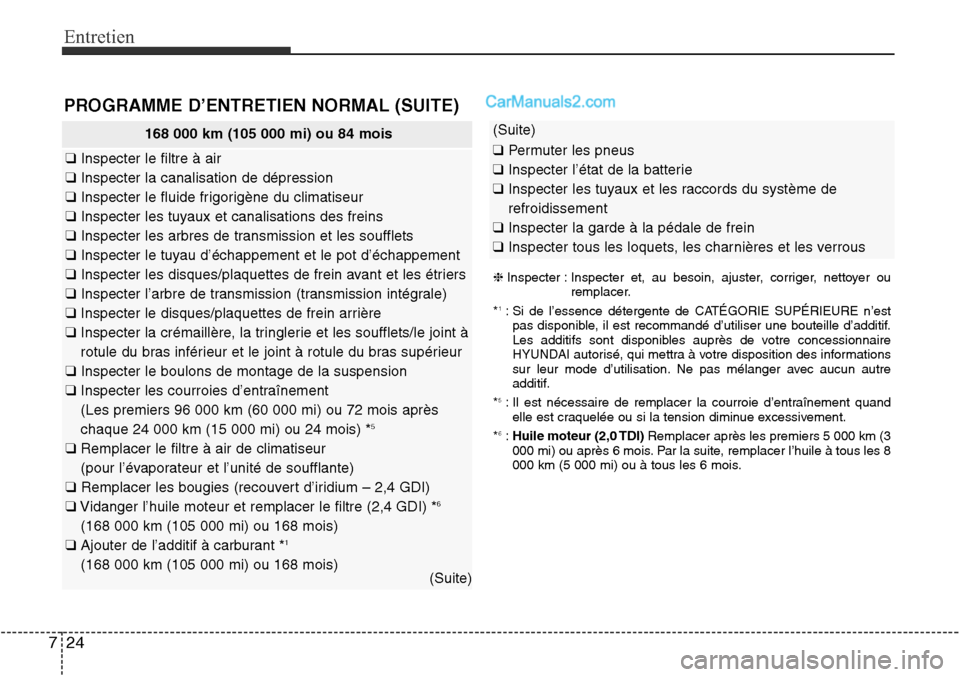

PROGRAMME D’ENTRETIEN NORMAL (SUITE)
168 000 km (105 000 mi) ou 84 mois
❑ Inspecter le filtre à air
❑ Inspecter la canalisation de dépression
❑ Inspecter le fluide frigorigène du climatiseur
❑ Inspecter les tuyaux et canalisations des freins
❑ Inspecter les arbres de transmission et les soufflets
❑ Inspecter le tuyau d’échappement et le pot d’échappement
❑ Inspecter les disques/plaquettes de frein avant et les étriers
❑ Inspecter l’arbre de transmission (transmission intégrale)
❑ Inspecter le disques/plaquettes de frein arrière
❑ Inspecter la crémaillère, la tringlerie et les soufflets/le joint à
rotule du bras inférieur et le joint à rotule du bras supérieur
❑ Inspecter le boulons de montage de la suspension
❑ Inspecter les courroies d’entraînement
(Les premiers 96 000 km (60 000 mi) ou 72 mois après
chaque 24 000 km (15 000 mi) ou 24 mois) *
5
❑Remplacer le filtre à air de climatiseur
(pour l’évaporateur et l’unité de soufflante)
❑ Remplacer les bougies (recouvert d’iridium – 2,4 GDI)
❑ Vidanger l’huile moteur et remplacer le filtre (2,4 GDI) *
6
(168 000 km (105 000 mi) ou 168 mois)
❑ Ajouter de l’additif à carburant *1
(168 000 km (105 000 mi) ou 168 mois)
(Suite)
(Suite)
❑Permuter les pneus
❑ Inspecter l’état de la batterie
❑ Inspecter les tuyaux et les raccords du système de
refroidissement
❑ Inspecter la garde à la pédale de frein
❑ Inspecter tous les loquets, les charnières et les verrous
❈ Inspecter : Inspecter et, au besoin, ajuster, corriger, nettoyer ou
remplacer.
*
1: Si de l’essence détergente de CATÉGORIE SUPÉRIEURE n’est pas disponible, il est recommandé d’utiliser une bouteille d’additif.
Les additifs sont disponibles auprès de votre concessionnaire
HYUNDAI autorisé, qui mettra à votre disposition des informations
sur leur mode d’utilisation. Ne pas mélanger avec aucun autre
additif.
*
5: Il est nécessaire de remplacer la courroie d’entraînement quand elle est craquelée ou si la tension diminue excessivement.
*
6 : Huile moteur (2,0 TDI) Remplacer après les premiers 5 000 km (3
000 mi) ou après 6 mois. Par la suite, remplacer l’huile à tous les 8
000 km (5 000 mi) ou à tous les 6 mois.

Entretien
26
7

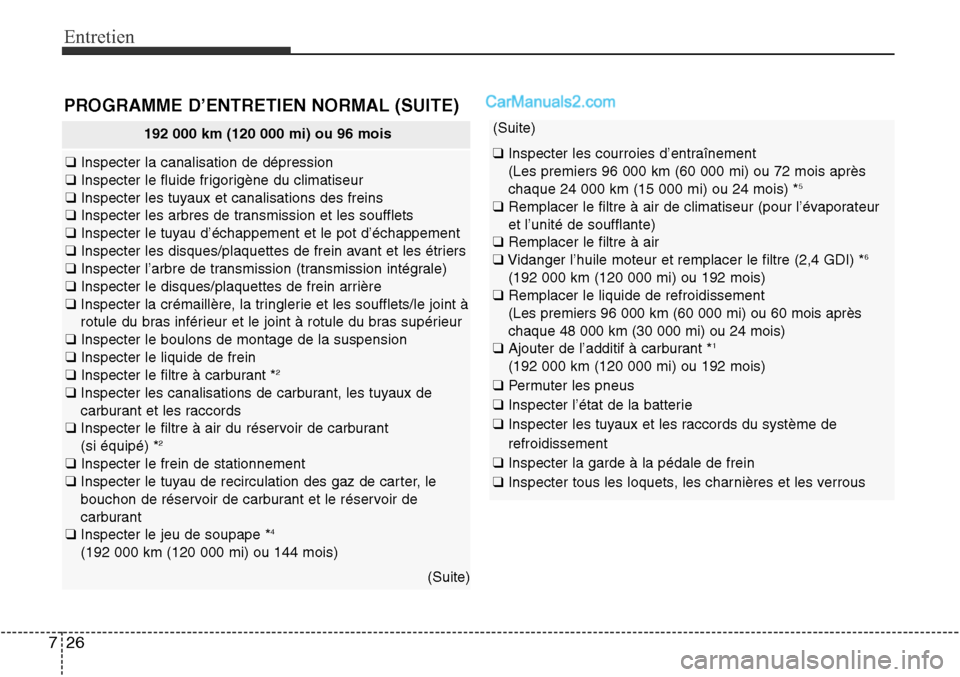

PROGRAMME D’ENTRETIEN NORMAL (SUITE)
192 000 km (120 000 mi) ou 96 mois
❑ Inspecter la canalisation de dépression
❑ Inspecter le fluide frigorigène du climatiseur
❑ Inspecter les tuyaux et canalisations des freins
❑ Inspecter les arbres de transmission et les soufflets
❑ Inspecter le tuyau d’échappement et le pot d’échappement
❑ Inspecter les disques/plaquettes de frein avant et les étriers
❑ Inspecter l’arbre de transmission (transmission intégrale)
❑ Inspecter le disques/plaquettes de frein arrière
❑ Inspecter la crémaillère, la tringlerie et les soufflets/le joint à
rotule du bras inférieur et le joint à rotule du bras supérieur
❑ Inspecter le boulons de montage de la suspension
❑ Inspecter le liquide de frein
❑ Inspecter le filtre à carburant *
2
❑Inspecter les canalisations de carburant, les tuyaux de
carburant et les raccords
❑ Inspecter le filtre à air du réservoir de carburant
(si équipé) *
2
❑ Inspecter le frein de stationnement
❑ Inspecter le tuyau de recirculation des gaz de carter, le
bouchon de réservoir de carburant et le réservoir de
carburant
❑ Inspecter le jeu de soupape *
4
(192 000 km (120 000 mi) ou 144 mois)
(Suite)
(Suite)
❑Inspecter les courroies d’entraînement
(Les premiers 96 000 km (60 000 mi) ou 72 mois après
chaque 24 000 km (15 000 mi) ou 24 mois) *
5
❑Remplacer le filtre à air de climatiseur (pour l’évaporateur
et l’unité de soufflante)
❑ Remplacer le filtre à air
❑ Vidanger l’huile moteur et remplacer le filtre (2,4 GDI) *
6
(192 000 km (120 000 mi) ou 192 mois)
❑ Remplacer le liquide de refroidissement
(Les premiers 96 000 km (60 000 mi) ou 60 mois après
chaque 48 000 km (30 000 mi) ou 24 mois)
❑ Ajouter de l’additif à carburant *
1
(192 000 km (120 000 mi) ou 192 mois)
❑ Permuter les pneus
❑ Inspecter l’état de la batterie
❑ Inspecter les tuyaux et les raccords du système de
refroidissement
❑ Inspecter la garde à la pédale de frein
❑ Inspecter tous les loquets, les charnières et les verrous

729
Entretien

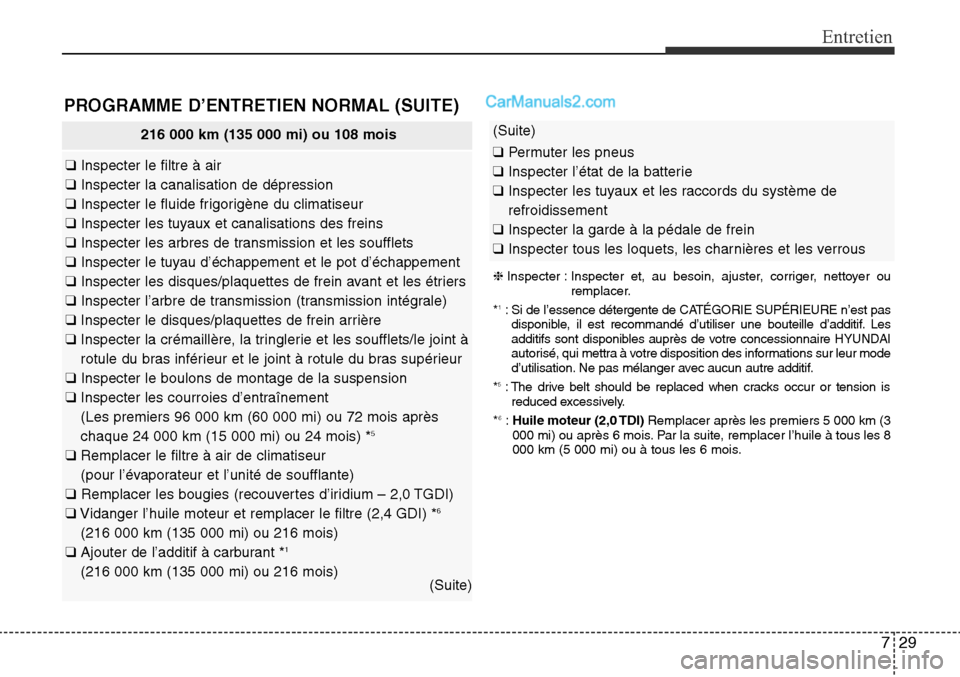

216 000 km (135 000 mi) ou 108 mois
❑Inspecter le filtre à air
❑ Inspecter la canalisation de dépression
❑ Inspecter le fluide frigorigène du climatiseur
❑ Inspecter les tuyaux et canalisations des freins
❑ Inspecter les arbres de transmission et les soufflets
❑ Inspecter le tuyau d’échappement et le pot d’échappement
❑ Inspecter les disques/plaquettes de frein avant et les étriers
❑ Inspecter l’arbre de transmission (transmission intégrale)
❑ Inspecter le disques/plaquettes de frein arrière
❑ Inspecter la crémaillère, la tringlerie et les soufflets/le joint à
rotule du bras inférieur et le joint à rotule du bras supérieur
❑ Inspecter le boulons de montage de la suspension
❑ Inspecter les courroies d’entraînement
(Les premiers 96 000 km (60 000 mi) ou 72 mois après
chaque 24 000 km (15 000 mi) ou 24 mois) *
5
❑Remplacer le filtre à air de climatiseur
(pour l’évaporateur et l’unité de soufflante)
❑ Remplacer les bougies (recouvertes d’iridium – 2,0 TGDI)
❑ Vidanger l’huile moteur et remplacer le filtre (2,4 GDI) *
6
(216 000 km (135 000 mi) ou 216 mois)
❑ Ajouter de l’additif à carburant *1
(216 000 km (135 000 mi) ou 216 mois)
(Suite)
PROGRAMME D’ENTRETIEN NORMAL (SUITE)
(Suite)
❑Permuter les pneus
❑ Inspecter l’état de la batterie
❑ Inspecter les tuyaux et les raccords du système de
refroidissement
❑ Inspecter la garde à la pédale de frein
❑ Inspecter tous les loquets, les charnières et les verrous
❈ Inspecter : Inspecter et, au besoin, ajuster, corriger, nettoyer ou
remplacer.
*
1: Si de l’essence détergente de CATÉGORIE SUPÉRIEURE n’est pas disponible, il est recommandé d’utiliser une bouteille d’additif. Les
additifs sont disponibles auprès de votre concessionnaire HYUNDAI
autorisé, qui mettra à votre disposition des informations sur leur mode
d’utilisation. Ne pas mélanger avec aucun autre additif.
*
5: The drive belt should be replaced when cracks occur or tension is reduced excessively.
*
6 : Huile moteur (2,0 TDI) Remplacer après les premiers 5 000 km (3
000 mi) ou après 6 mois. Par la suite, remplacer l’huile à tous les 8
000 km (5 000 mi) ou à tous les 6 mois.

731
Entretien
(Suite)
intégrale) *3(60 000 km ou 48 mois)
❑ Inspecter les courroies d’entraînement
(Les premiers 96 000 km (60 000 mi) ou 72 mois après
chaque 24 000 km (15 000 mi) ou 24 mois) *
5
❑Remplacer le filtre à air de climatiseur
(pour l’évaporateur et l’unité de soufflante)
❑ Remplacer le filtre à air
❑ Vidanger l’huile moteur et remplacer le filtre (2,4 GDI) *
6
(240 000 km (150 000 mi) ou 240 mois)
❑ Remplacer le liquide de refroidissement
(Les premiers 96 000 km (60 000 mi) ou 60 mois après
chaque 48 000 km (30 000 mi) ou 24 mois)
❑ Ajouter de l’additif à carburant *
1
(240 000 km (150 000 mi) ou 240 mois)
❑ Permuter les pneus
❑ Inspecter l’état de la batterie
❑ Inspecter les tuyaux et les raccords du système de
refroidissement
❑ Inspecter la garde à la pédale de frein
❑ Inspecter tous les loquets, les charnières et les verrous

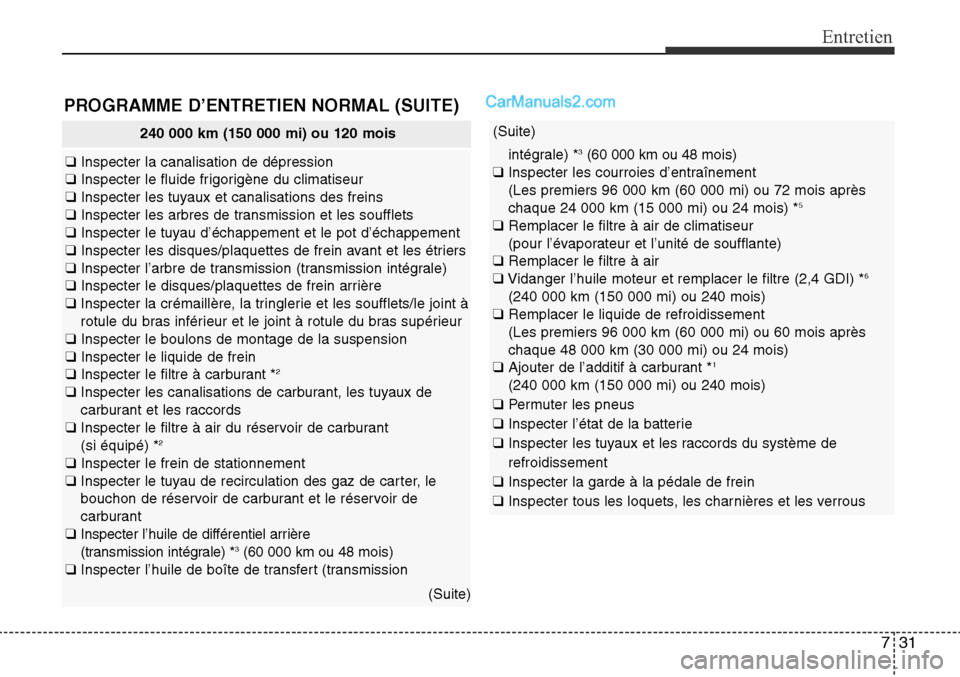

240 000 km (150 000 mi) ou 120 mois
❑Inspecter la canalisation de dépression
❑ Inspecter le fluide frigorigène du climatiseur
❑ Inspecter les tuyaux et canalisations des freins
❑ Inspecter les arbres de transmission et les soufflets
❑ Inspecter le tuyau d’échappement et le pot d’échappement
❑ Inspecter les disques/plaquettes de frein avant et les étriers
❑ Inspecter l’arbre de transmission (transmission intégrale)
❑ Inspecter le disques/plaquettes de frein arrière
❑ Inspecter la crémaillère, la tringlerie et les soufflets/le joint à
rotule du bras inférieur et le joint à rotule du bras supérieur
❑ Inspecter le boulons de montage de la suspension
❑ Inspecter le liquide de frein
❑ Inspecter le filtre à carburant *
2
❑Inspecter les canalisations de carburant, les tuyaux de
carburant et les raccords
❑ Inspecter le filtre à air du réservoir de carburant
(si équipé) *
2
❑ Inspecter le frein de stationnement
❑ Inspecter le tuyau de recirculation des gaz de carter, le
bouchon de réservoir de carburant et le réservoir de
carburant
❑ Inspecter l’huile de différentiel arrière
(transmission intégrale) *
3(60 000 km ou 48 mois)
❑ Inspecter l’huile de boîte de transfert (transmission
(Suite)
PROGRAMME D’ENTRETIEN NORMAL (SUITE)

737
Entretien

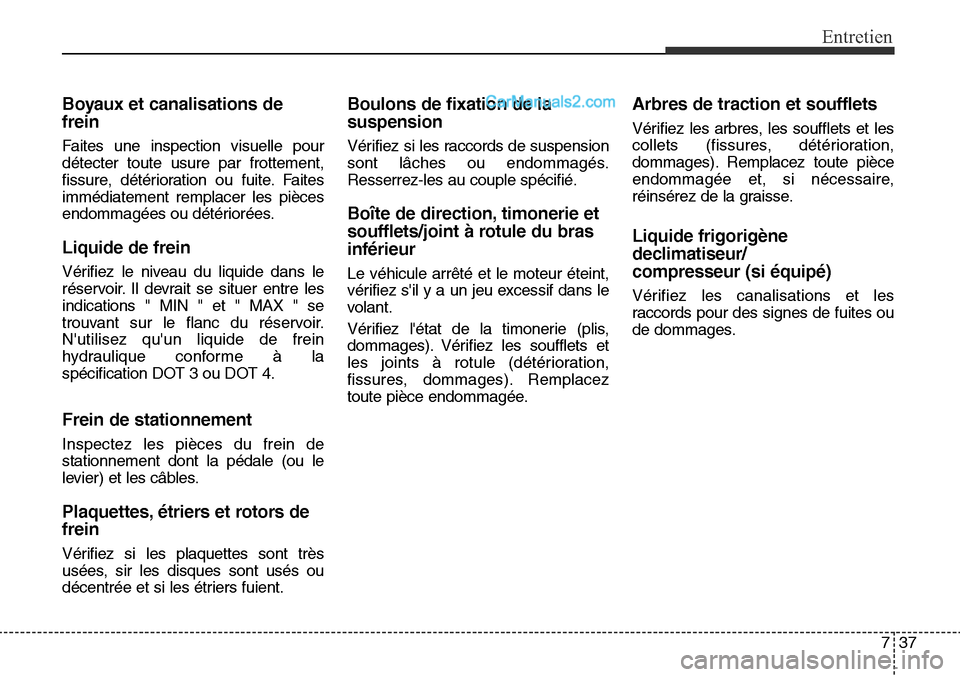

Boyaux et canalisations de
frein
Faites une inspection visuelle pour
détecter toute usure par frottement,
fissure, détérioration ou fuite. Faites
immédiatement remplacer les pièces
endommagées ou détériorées.
Liquide de frein
Vérifiez le niveau du liquide dans le
réservoir. Il devrait se situer entre les
indications " MIN " et " MAX " se
trouvant sur le flanc du réservoir.
N'utilisez qu'un liquide de frein
hydraulique conforme à la
spécification DOT 3 ou DOT 4.
Frein de stationnement
Inspectez les pièces du frein de
stationnement dont la pédale (ou le
levier) et les câbles.
Plaquettes, étriers et rotors de
frein
Vérifiez si les plaquettes sont très
usées, sir les disques sont usés ou
décentrée et si les étriers fuient.
Boulons de fixation de la
suspension
Vérifiez si les raccords de suspension
sont lâches ou endommagés.
Resserrez-les au couple spécifié.
Boîte de direction, timonerie et
soufflets/joint à rotule du bras
inférieur
Le véhicule arrêté et le moteur éteint,
vérifiez s'il y a un jeu excessif dans le
volant.
Vérifiez l'état de la timonerie (plis,
dommages). Vérifiez les soufflets et
les joints à rotule (détérioration,
fissures, dommages). Remplacez
toute pièce endommagée.
Arbres de traction et soufflets
Vérifiez les arbres, les soufflets et les
collets (fissures, détérioration,
dommages). Remplacez toute pièce
endommagée et, si nécessaire,
réinsérez de la graisse.
Liquide frigorigène
declimatiseur/
compresseur (si équipé)
Vérifiez les canalisations et les
raccords pour des signes de fuites ou
de dommages.
