2016 Hyundai Genesis Инструкция по эксплуатации (in Russian)

7-45
Техническое обслуживание
7
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы
кондиционирования согласно
графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с
сильно загрязненным воздухом
или в условиях запыленных,
неровных дорог в течение
продолжительного периода
времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене
воздушного фильтра системы
управления микроклиматом
следуйте методике, описанной
ниже; выполняя замену, следите
за тем, чтобы не повредить другие
компоненты автомобиля.
✽К СВЕДЕНИЮ
Установите новый воздушный
фильтр климат-контроля
правильной стороной, стрелкой
(
↓1 ↔
.  
↔ )

J↔


↔*
 ↓↓

↔(
,
↔, *
.
Замена фильтра
1. При открытом перчаточном
ящике: удалить с обеих сторон
стопоры.
2. Откройте перчаточный ящик и
отсоедините крепежный
ремешок (1).
ODH073009
ODH073010

7-46
Техническое обслуживание
3. Демонтировать корпус
воздушного фильтра климат-
контроля, нажимая на фиксатор
с левой стороны крышки.
4. Замените воздушный фильтр
системы управления
микроклиматом.
5. Установка выполняется в
порядке, обратном разборке.
ODH073011
OVI075200K

7-47
Техническое обслуживание
7
ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Проверка состояния щеток
✽ *1&1-0;
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.
Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя.
Обычными источниками
загрязнения являются насекомые,
сок деревьев и горячий воск,
используемый в некоторых
коммерческих автомобильных
мойках. Если щетки плохо очищают
стекло, вымойте стекло и щетки
качественным моющим средством
или нейтральным чистящим
средством, после чего тщательно
ополосните чистой водой.Замена щеток
Если стеклоочистители не
очищают стекло должным
образом, это может означать, что
щетки изношены или повреждены,
и их необходимо заменить.
OLMB073019
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них
бензин, керосин, сольвент
или другие растворители.
ВНИМАНИЕ
Во избежание повреждения
рычагов стеклоочистителей
не следует пытаться
перемещать их вручную.
ВНИМАНИЕ
Использование щеток
стеклоочистителей, не
соответствующих
требованиям, может привести
к неисправностям
стеклоочистителей и выходу
их из строя.
ВНИМАНИЕ

7-48
Техническое обслуживание

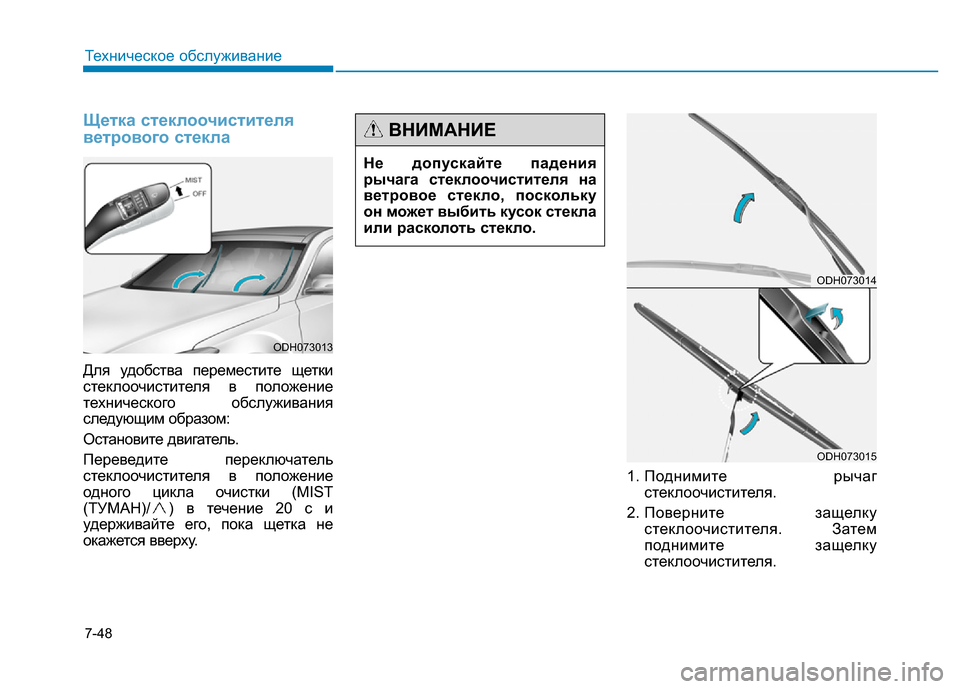

Щетка стеклоочистителя
ветрового стекла
Для удобства переместите щетки
стеклоочистителя в положение
технического обслуживания
следующим образом:
Остановите двигатель.
Переведите переключатель
стеклоочистителя в положение
одного цикла очистки (MIST
(ТУМАН)/ ) в течение 20 с и
удерживайте его, пока щетка не
окажется вверху.1. Поднимите рычаг
стеклоочистителя.
2. Поверните защелку
стеклоочистителя. Затем
поднимите защелку
стеклоочистителя.
Не допускайте падения
рычага стеклоочистителя на
ветровое стекло, поскольку
он может выбить кусок стекла
или расколоть стекло.
ВНИМАНИЕ
ODH073013
ODH073014
ODH073015

7-49
Техническое обслуживание
7
3. Нажмите на фиксатор (1), затем
поднимите рычаг
стеклоочистителя (2).
4. Опустите рычаг
стеклоочистителя (3) и
установите новый узел щетки в
порядке, обратном порядку
снятия.5. Верните рычаг стеклоочистителя
на ветровое стекло.
6. Включите зажигание, щетки
стеклоочистителя вернутся в
нормальное рабочее положение.
ODH073016
ODH073017

7-50
Техническое обслуживание

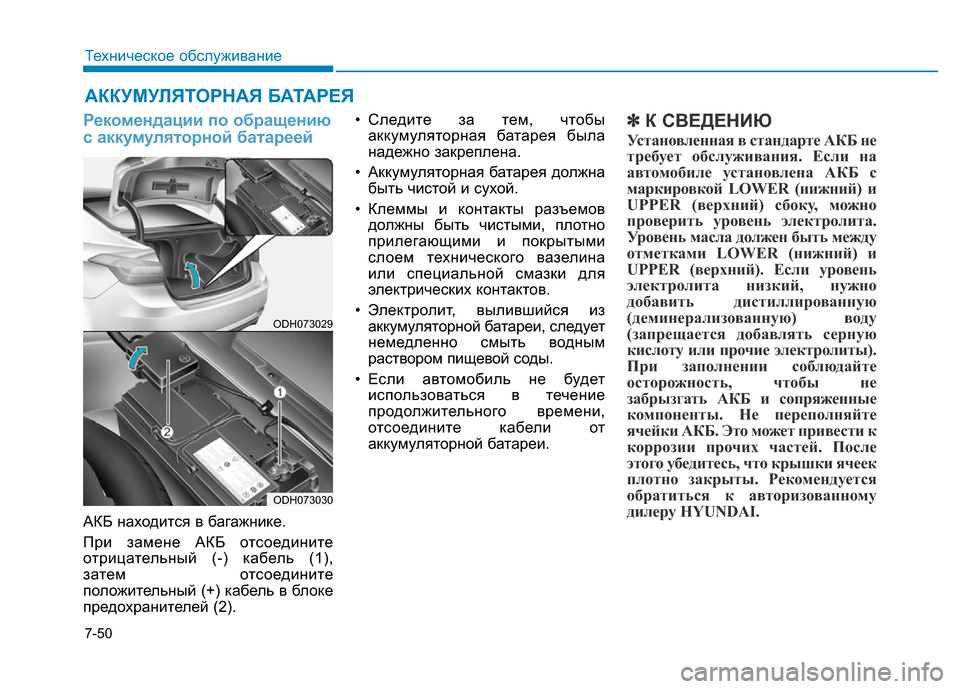

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Рекомендации по обращению
с аккумуляторной батареей
АКБ находится в багажнике.
При замене АКБ отсоедините
отрицательный (-) кабель (1),
затем отсоедините
положительный (+) кабель в блоке
предохранителей (2).• Следите за тем, чтобы
аккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна
быть чистой и сухой.
• Клеммы и контакты разъемов
должны быть чистыми, плотно
прилегающими и покрытыми
слоем технического вазелина
или специальной смазки для
электрических контактов.
• Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.
• Если автомобиль не будет
использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.
✽К СВЕДЕНИЮ
Установленная в стандарте АКБ не
требует обслуживания. Если на
автомобиле установлена АКБ с
маркировкой LOWER (нижний) и
UPPER (верхний) сбоку, можно
проверить уровень электролита.
Уровень масла должен быть между
отметками LOWER (нижний) и
UPPER (верхний). Если уровень
электролита низкий, нужно
добавить дистиллированную
(деминерализованную) воду
(запрещается добавлять серную
кислоту или прочие электролиты).
При заполнении соблюдайте
осторожность, чтобы не
забрызгать АКБ и сопряженные
компоненты. Не переполняйте
ячейки АКБ. Это может привести к
коррозии прочих частей. После
этого убедитесь, что крышки ячеек
плотно закрыты. Рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.
ODH073029
ODH073030

7-51
Техническое обслуживание
7
(Продолжение)
Если электролит попал
вам в глаза,
промывайте их чистой
водой в течение не
менее 15 минут и как
можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно
скорее обратитесь за
медицинской помощью.
При выполнении
зарядки аккумуляторной
батареи или проведении
работ вблизи нее
надевайте защитные
очки. При работе в
закрытых помещениях
обеспечьте надлежащую
вентиляцию.
(Продолжение)
Основные опасности,
связанные с эксплуатацией
аккумуляторной батареи
При работе с
аккумуляторными
батареями
внимательно прочтите
следующие указания.
Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.
(Продолжение)
ОСТОРОЖНО(Продолжение)
В элементах
аккумуляторной
батареи постоянно
присутствует горючий
газ - водород, который
может взорваться при
воспламенении.
Храните
аккумуляторные
батареи вне
досягаемости детей,
поскольку в батареях
содержится СЕРНАЯ
КИСЛОТА. Не
допускайте попадания
кислоты, находящейся
в батарее, на кожу, в
глаза, на одежду или
лакокрасочные
покрытия.
(Продолжение)

7-52
Техническое обслуживание
Наклейка с указанием
емкости аккумуляторной
батареи (см. пример)
❈Наклейка на аккумуляторной батарее
может отличаться от показанной на
рисунке.
1. CMF60L-BCI : Принятое в
компании HYUNDAI название
модели аккумуляторной
батареи
2. 12V: Номинальное напряжение
3. 60Ah (20HR) : Номинальная
емкость (в ампер-часах)
OLMB073072 ■ Пример
(Продолжение)
•Не пытайтесь заряжать
аккумуляторную батарею,
когда к ней подсоединены
кабели.
•Система зажигания работает
под высоким напряжением.
Запрещается прикасаться к
этим компонентам при
работающем двигателе или
при нажатой кнопке
пуска/останова.
Несоблюдение правил
техники безопасности,
перечисленных выше, может
привести к получению
серьезных травм или гибели.
При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.
ВНИМАНИЕ
(Продолжение)
Неправильно
утилизированная
аккумуляторная батарея
может нанести вред
окружающей среде и
здоровью людей.
Утилизация
аккумуляторных
батарей должна
проводиться в
соответствии с местным
законодательством или
нормативами.
•При подъеме аккумуляторной
батареи в пластиковом
корпусе, избыточное
давление на корпус может
привести к утечке кислоты, и,
как следствие, получению
травм. Поднимайте
аккумуляторную батарею с
помощью приспособления
для переноски или взявшись
двумя руками за
противоположные углы.
(Продолжение)
