Mantenimiento
76 7
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería se
descargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga este
procedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria.
✽ ATENCIÓN
• Si ha retirado el fusible de memoria
del panel de fusibles, dejarán de
funcionar la campana de aviso, el
equipo de sonido, el reloj y las luces
interiores, etc. Después de cambiar un
fusible es necesario reiniciar algunos
elementos. Consulte “Batería” en este
apartado.
• Aunque haya retirado el fusible de
memoria, la batería puede seguir
descargándose si hace funcionar los
faros u otros dispositivos eléctricos.
• Si necesita apagar su vehículo durante
periodos prolongados de más de 1
mes, tire hacia arriba del fusible de
memoria para evitar que se descargue
la batería.ORB070020
PRECAUCIÓN
• No tire del fusible de memoria y
coloque siempre el fusible de
memoria en la posición original
mientras conduce el vehículo.
• No tire repetidamente del fusible
de memoria. El fusible de
memoria podría desgastarse.

777
Mantenimiento
Sustitución de fusibles en el
panel del compartimiento del
motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
Multifusible
Si se funde el multifusible, cambie el
fusible por uno nuevo con el mismo
amperaje con el interruptor de encendido
y el resto de interruptores apagados.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.
ORB070022
ORB070021
ORB070062
■Sólo diesel
PRECAUCIÓN
No desmonte ni monte el
multifusible apretado con pernos o
tuercas. Los fusibles podrían estar
mal ajustados y provocar un
incendio. Si se funde el
multifusible, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.

Mantenimiento
78 7
Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
ORB075074L
ORB070023
Panel del lado de conductor

779
Mantenimiento
ORB070024
Compartimiento del motor
ORB075075L

Mantenimiento
80 7
ORB073076
ORB070061
Sólo diesel

81
Mantenimiento
Panel de instrumento (Panel de fusible del lado del conductor)
DescripciónSímboloAmperaje del
fusibleCircuito protegido
POWER OUTLET15AToma de corriente
C/LIGHTER15AMechero
ACC10AAudio, BCM, módulo de control de la llave smart, PDM, reloj,
Módulo de control de bloqueo de cambio ATM
A/BAG IND10ATablero de instrumentos (IND. del airbag)
A/BAG10AMódulo de control SRS
T/SIG10AInterruptor de emergencia
MDPS10AMódulo de control EPS
WIPER RR15AInterruptor multifunción, motor del limpiaparabrisas trasero
4SPARE4SPARE10A-
3SPARE3SPARE15A-
FOG LAMP RR10ARelé de piloto antiniebla
FOG LAMP FRT10ARelé de faro antiniebla
DRL10ADRL dedicadas (luces de conducción diurna)
STOP LAMPSTOP
LAMP15AInterruptor de la luz de freno, sensor de batería, relé de la luz de freno, módulo de control
de la llave smart, conector de enlace de datos, interruptor de la palanca de cambios ATM,
solenoide de bloqueo de la llave
7

Mantenimiento
7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
CLUSTER10ATablero de instrumentos, BCM
IG11IG110A
Módulo de control de bloqueo del cambio ATM, módulo de control EPS,
módulo de control de presión de los neumáticos, retrovisor electrocrómico,
módulo de control SBR, indicador avisador del cinturón de seguridad,
zumbador de ayuda al estacionamiento trasero, interruptor de la luz de freno (Gasolina)
Reostato, sensor de advertencia del filtro de combustible (Diesel),
sensor lateral IZQ/DCH de ayuda al estacionamiento trasero,
sensor central IZQ/DCH de ayuda al estacionamiento trasero
ABS10AMódulo de control ABS, módulo de control ESC, intettuptor ESC OFF,
caja de relés y fusibles E/R (conector de comprobación multifunción)
B/UP LAMPB/UP
LAMP10AInterruptor de la luz de marcha atrás
ECU10AECM, sensor de flujo de aire en masa (Diesel), módulo de control de la llave smart
IG21IG210ARelé del elevalunas eléctrico, tablero de instrumentos, motor del techo solar,
interruptor del dispositivo de nivelación de los faros, faro IZQ/DCH
IG22IG210AMódulo de control del aire acondicionado, BCM, módulo de control de la llave inteligente,
unidad de control del limpiaparabrisas
HAZARD15ARelé de emergencia, interruptor de emergencia
1PDM25AMódulo de control de la llave Smart
SUNROOF15AMotor techo solar
2PDM10APDM, módulo de control llave smart, interruptor de botón de parada/inicio
TCU15ATCM (diesel), generador de impulsos 'A'/'B', sensor de velocidad del vehículo,
interruptor de margen del semieje
IG12IG110ASensor de partículas
82

83

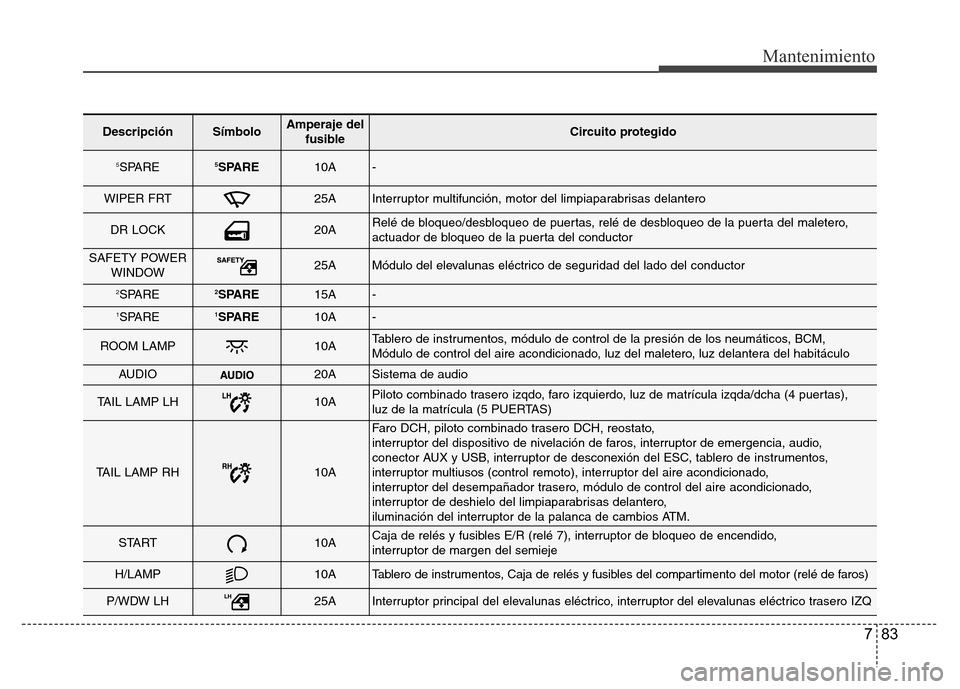

Mantenimiento
DescripciónSímboloAmperaje del
fusibleCircuito protegido
5SPARE5SPARE10A-
WIPER FRT25AInterruptor multifunción, motor del limpiaparabrisas delantero
DR LOCK20ARelé de bloqueo/desbloqueo de puertas, relé de desbloqueo de la puerta del maletero,
actuador de bloqueo de la puerta del conductor
SAFETY POWER
WINDOW25AMódulo del elevalunas eléctrico de seguridad del lado del conductor
2SPARE2SPARE15A-
1SPARE1SPARE10A-
ROOM LAMP10ATablero de instrumentos, módulo de control de la presión de los neumáticos, BCM,
Módulo de control del aire acondicionado, luz del maletero, luz delantera del habitáculo
AUDIO20ASistema de audio
TAIL LAMP LH10APiloto combinado trasero izqdo, faro izquierdo, luz de matrícula izqda/dcha (4 puertas),
luz de la matrícula (5 PUERTAS)
TAIL LAMP RH10A
Faro DCH, piloto combinado trasero DCH, reostato,
interruptor del dispositivo de nivelación de faros, interruptor de emergencia, audio,
conector AUX y USB, interruptor de desconexión del ESC, tablero de instrumentos,
interruptor multiusos (control remoto), interruptor del aire acondicionado,
interruptor del desempañador trasero, módulo de control del aire acondicionado,
interruptor de deshielo del limpiaparabrisas delantero,
iluminación del interruptor de la palanca de cambios ATM.
START10ACaja de relés y fusibles E/R (relé 7), interruptor de bloqueo de encendido,
interruptor de margen del semieje
H/LAMP10ATablero de instrumentos, Caja de relés y fusibles del compartimento del motor (relé de faros)
P/WDW LH25AInterruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico trasero IZQ
7
