jumper_cs_Chap01_vue-ensemble_ed01-2015
MÍSTO ŘIDIČE
1. Pojistková skříňka.
2. Programovatelné přídavné topení.
3.

Ovladače regulátoru/omezovače

rychlosti. 4.
Konfigurace vozidla / Sklon světlometů /
Světlomety do mlhy vpředu/vzadu.
5.

Ovladače vnějšího osvětlení a

směrových světel.
6.

Přístrojová deska s displejem.7.

Ovladače stěračů oken / ostřikovačů /
palubního počítače.
8.

Spínací skříňka.
9.


Čelní airbag spolujezdce / Zvukové

výstražné zařízení.
10.

Ovladače autorádia u volantu.
Představení

8
jumper_cs_Chap01_vue-ensemble_ed01-2015
MÍSTO ŘIDIČE
Přístrojové desky, displeje, počitadla 23
Kontrolky

24-31
Měřiče, ukazatele


32, 35
Ukazatel navrhované změny převodového stupně


36-37
Ovladače osvětlení


45-47
Automatické zapínání světel


46
Doprovodné osvětlení


46
Parkovací světla


47
Otevření kapoty


127
Pojistky v palubní desce


145-146
Konfigurace vozidla


87-89
Nastavení času


88
Nastavení sklonu světlometů


47
Světla do mlhy vpředu-vzadu


45
Pneumatické odpružení


96-97
Stop & Start


40-42 Stěrače vpředu/vzadu


48
Ostřikovač skel/světlometů


48
Palubní počítač


92
Startér

, spínací skříňka
38
Rozjezd do svahu


39
Regulátory rychlosti


49-51, 52-54
Omezovač rychlosti


55-57
Omezovač rychlosti s pevně nastavenou mezí


58
Místo řidiče

4-5
V
olant, osové nastavení
37
Zvukové výstražné zařízení


99
Ovladače autorádia u
volantu


186, 233
Zpětná zrcátka,


ovládání oken

85-86
Zamknutí nákladového
prostoru

22
Přídavná topení, klimatizace

vzadu

65-66
Programovatelné přídavné
topení


67-70
Lokalizace

23
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
1. Ukazatel ujetých kilometrů/mil.
2.
Displej.
3.


Palivoměr
.
4.

Ukazatel teploty chladicí kapaliny
.
5.

Otáčkoměr
.
PŘÍSTROjOVÁ DESkA
Displej
Ve spodní části:
-
Čas,
-


Vnější teplota,
-


Počet ujetých kilometrů/mil,
-


Palubní počítač (jízdní dosah,

spotřeba,
...),
-

Sklon světlometů,
-


Programovatelná výstraha při překročení

rychlosti,
-

Regulátor nebo omezovač rychlosti,
-


Ukazatel navrhované změny

převodového stupně,
-

Stop & Start.
V horní části:
-


Datum,
-


Ukazatel údržby
,
-

Výstražná hlášení,
-


Hlášení o stavu funkcí,
-


Konfigurace vozidla.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU

24
jumper_cs_Chap02_Pret-a-Partir_ed01-2015

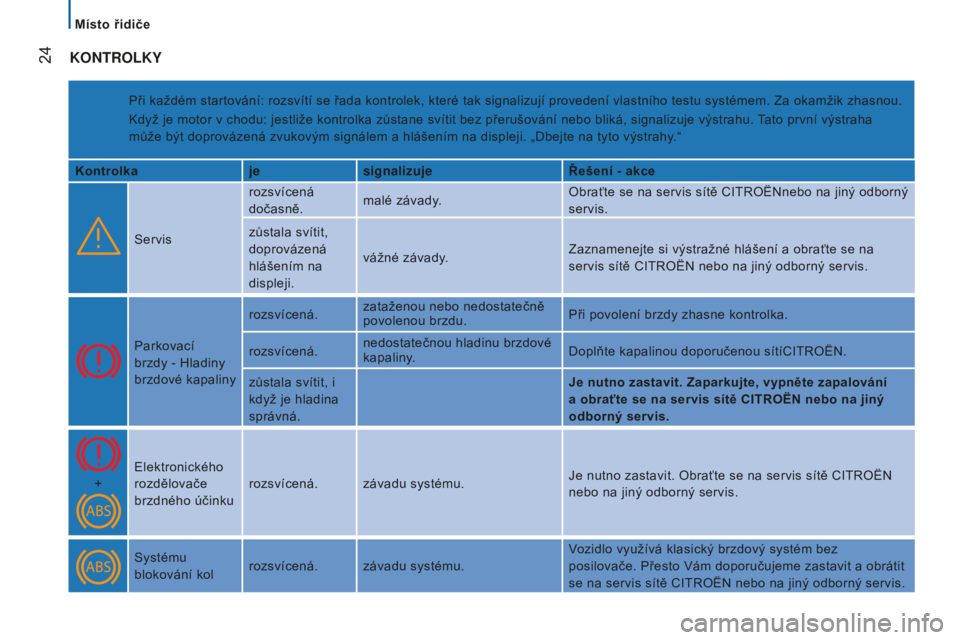

KONTROLKY
Při každém startování: rozsvítí se řada kontrolek, které tak signalizují provedení vlastního testu systémem. Za okamžik zhasnou.
Když je motor v chodu: jestliže kontrolka zůstane svítit bez přerušování nebo bliká, signalizuje výstrahu. Tato první výstraha
může být doprovázená zvukovým signálem a hlášením na displeji. „Dbejte na tyto výstrahy.“
k

ontrolka jesignalizuje Řešení - akce
Servis rozsvícená
dočasně.
malé závady. Obraťte se na servis sítě CITROËNnebo na jiný odborný
servis.
zůstala svítit,
doprovázená
hlášením na
displeji. vážné závady.
Zaznamenejte si výstražné hlášení a obraťte se na
servis sítě CITROËN nebo na jiný odborný servis.
Parkovací
brzdy - Hladiny
brzdové kapaliny rozsvícená.
zataženou nebo nedostatečně
povolenou brzdu.
Při povolení brzdy zhasne kontrolka.
rozsvícená. nedostatečnou hladinu brzdové
kapaliny.
Doplňte kapalinou doporučenou sítíCITROËN.
zůstala svítit, i
když je hladina
správná.
j

e nutno zastavit. Zaparkujte, vypněte zapalování
a obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
+ Elektronického
rozdělovače
brzdného účinku rozsvícená. závadu systému.
Je nutno zastavit. Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Systému
blokování kol rozsvícená. závadu systému. Vozidlo využívá klasický brzdový systém bez
posilovače. Přesto Vám doporučujeme zastavit a obrátit
se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče

25
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
kontrolkajesignalizuje Řešení - akce
T eploty chladicí
kapaliny rozsvícená a
ručička je v
červené zóně.
abnormální zvýšení.
Zaparkujte a vypněte zapalování. Nechte dostatečně
vychladnout okruh. Pohledem zkontrolujte hladinu.
na H v červené
zóně. příliš vysokou teplotu chladicí
kapaliny. Rubrika "Kontroly - Hladina náplní a kontroly".
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Tlaku
motorového
oleje rozsvícená za
jízdy.
nedostatečný tlak. Zaparkujte a vypněte zapalování. Nechte vychladnout
mazací okruh pro ověření jeho hladiny.
Rubrika "Kontroly - Hladina náplní a kontroly".
zůstala svítit, i
když je hladina
správná. vážnou závadu.
Obraťte se na servis sítě CITROËNnebo na jiný odborný
servis.
bliká po dobu
několika sekund
a doprovází
ji hlášení na
displeji. výrazné zhoršení kvality
motorového oleje.
Jakmile to bude možné, vyměňte motorový olej. Po
druhém stupni výstrahy budou výkonové parametry
motoru omezeny. Lhůta pro pravidelnou servisní
prohlídku vozidla nebude změněna.
Dobíjení
autobaterie rozsvícená. závadu nabíjecího obvodu.
Zkontrolujte svorky autobaterie ...
Rubrika "Rychlá nápověda - Vybitá autobaterie".
zůstala svítit
nebo bliká i
přes provedené
kontroly. poruchu funkce zapalování
nebo vstřikování.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Signalizace
otevření rozsvícená, nedovřený vstup do vozidla. Ověřte zavření dveří kabiny, zadních a bočních dveří,
kapoty motoru.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU

26
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
kontrolkajesignalizuje Řešení - akce
Nezapnutí
bezpečnostního
pásu rozsvícená a
poté bliká.
že řidič není připoutaný
bezpečnostním pásem.
Přitáhněte pás a poté zasuňte sponu do zámku.
doprovázená
zvukovým
signálem,
poté zůstane
rozsvícená. že pás řidiče není za jízdy
vozidla zapnutý.
Ověřte řádné zajištění zatažením za pás.
Rubrika "Bezpečnost - Bezpečnostní pásy".
Posilovače
řízení rozsvícená,
doprovázená
zvukovým
signálem a
hlášením na
displeji.
závadu systému.
Vozidlo využívá klasické řízení bez posilovače.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Airbagu čelního/
bočního bliká nebo
rozsvícená.závadu airbagu nebo
předpínače bezpečnostního
pásu. Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Rubrika "Bezpečnost - Airbagy".
Pneumatického
odpružení rozsvícená. závadu systému. Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Brzdových
destiček rozsvícená.opotřebení předních brzdových
destiček. Nechte destičky vyměnit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Místo řidiče

27
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
kontrolkajesignalizuje Řešení - akce
CDS/ASR bliká.
činnost systému. Systém optimalizuje přenos hnací síly a umožňuje

zlepšit směrovou stabilitu vozidla.
rozsvícená,
doprovázená
zvukovým
signálem a
hlášením na
displeji. závadu systému nebo závadu
asistence při rozjezdu ve
svahu.
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Rubrika "Bezpečnost - Bezpečnost při jízdě".
rozsvícená. poruchu funkce Inteligentního
protiprokluzového systému.
Filtr pevných
částic rozsvícená. regenerace filtru pevných
částic. Doporučejeme ponechat motor v chodu až do ukončení
regenerace.
Rubrika "Kontroly - Hladina náplní a kontroly".
Emisního
systému rozsvícená. závadu systému. Nechte systém urychleně zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Detekce
poklesu tlaku v
pneumatikách rozsvícená.
podhuštěnou nebo
propíchnutou pneumatiku. Zaparkujte a vypněte zapalování. Vyměňte kolo s
vadnou pneumatikou nebo ji opravte.
rozsvícená,
doprovázená
kontrolkou
Servis. závadu snímače.
Nechte systém ověřit v servisu sítě CITROËN nebo v
jiném odborném servisu.
Místo řidiče
2
PŘIPRAVENI K ODJEZDU

28
jumper_cs_Chap02_Pret-a-Partir_ed01-2015
kontrolkajesignalizuje Řešení - akce
Výstrahy na
neúmyslné
opuštění
jízdního pruhu bliká,
doprovázená
zvukovým
signálem. nechtěné vybočení vozidla
směrem doleva.
Otočte volant do opačného směru pro obnovení správné
dráhy.
nechtěné vybočení vozidla
směrem doprava.
Elektronického
imobilizéru rozsvícená.
nerozpoznání klíče zasunutého
do spínací skříňky.
Nastartování není možné. Vyměňte klíč a nechte ověřit vadný klíč v servisu sítě
CITROËN.
Rubrika "Připraveni k odjezdu - Vstupy do vozidla".
po zapnutí
zapalování
rozsvícená po dobu
přibližně 10
sekund.
spuštění alarmu. Nechte ověřit stav zámků v servisu sítě CITROËN nebo
v jiném odborném servisu.
Přítomnosti
vody ve filtru
motorové nafty rozsvícená,
doprovázená
hlášením na
displeji.
přítomnost vody ve filtru.
Nechte filtr vyčistit v servisu sítě CITROËN nebo v jiném
odborném servisu.
Rubrika "Kontroly - Hladina náplní a kontroly".
Aditivum AdBlue rozsvícená,
poté bliká,
doprovázená
hlášením na
displeji zkrácení dojezdové
vzdálenosti.
Urychleně doplňte aditivum AdBlue.
Neotálejte s doplněním, protože při dosažení nulové
dojezdové vzdálenosti nebude možno nastartovat motor!
Rubrika "Kontroly - Aditivum AdBlue".
Minimální
zásoby paliva rozsvícená, s
ručičkou v zóně E.
jízdu na rezervní zásobu
paliva. Nemeškejte déle s načerpáním paliva. Rezervní zásoba
paliva je parametr, který je do značné míry ovlivňován
stylem řízení, profilem vozovky, uplynulým časem
a počtem ujetých kilometrů od okamžiku rozsvícení
kontrolky.
bliká. závadu systému.
Obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče
