2016 CITROEN DS4 Notices Demploi (in French)

239
démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement, sauf
si celui-ci est programmé en mode
automatique ; coupez le contact et
engagez la première vitesse* de façon
à bloquer les roues.
Vérifiez l'allumage fixe des témoins de
frein de stationnement au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et
situés dans une zone garantissant leur
sécurité.
Placez une cale, si nécessaire, sous la
roue diagonalement opposée à celle à
remplacer.
Ne vous engagez jamais sous un
véhicule levé par un cric ; utilisez une
chandelle.F

R
etirez le cache-vis de roue sur chacune
des vis à l'aide de l'outil 3 (selon
équipement).
F

M
ontez la douille antivol 4 sur la clé
démonte-roue 1 pour débloquer la vis
antivol.
F

D
ébloquez les autres vis uniquement avec
la clé démonte-roue 1 .
*


position P pour la boîte de vitesses
automatique.
Liste des opérations
informations pratiques

F Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci est à l'aplomb de
l'emplacement avant A ou arrière B prévu
sur le soubassement, le plus proche de la
roue à changer. F
R etirez les vis et conservez-les dans un
endroit propre.
F

D
égagez la roue.
Veillez à ce que le cric soit bien stable. Si le sol est glissant ou meuble, le cric risque de déraper ou de s'affaisser - Risque de blessure !
Veillez à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en vous assurant que la tête du cric est bien centrée sous
la zone d'appui du véhicule. Sinon, le véhicule risque d'être endommagé et /ou le cric de s'affaisser - Risque de blessure ! F
D éployez le cric 2 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A
ou B utilisé ; la zone d'appui A ou B du
véhicule doit être bien insérée dans la
partie centrale de la tête du cric.
F

L
evez le véhicule, jusqu'à laisser un
espace suffisant entre la roue et le sol,
pour mettre facilement ensuite la roue de
secours (non crevée).

241

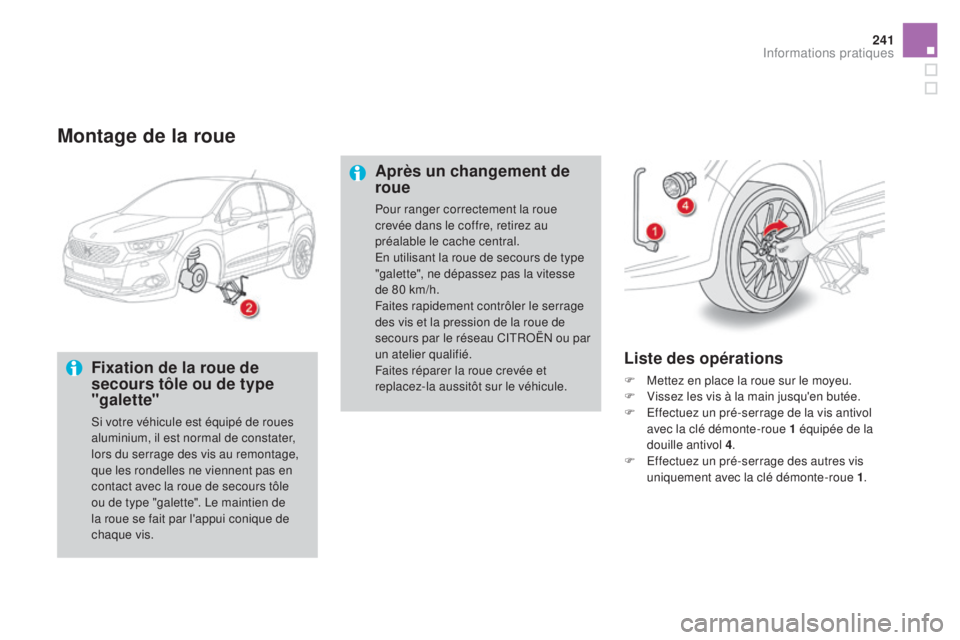

Montage de la roue
Fixation de la roue de
secours tôle ou de type
"galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours tôle
ou de type "galette". Le maintien de
la roue se fait par l'appui conique de
chaque vis.
Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F

E
ffectuez un pré-serrage de la vis antivol
avec la clé démonte-roue 1 équipée de la
douille antivol 4 .
F

E
ffectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
Après un changement de
roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au
préalable le cache central.
En utilisant la roue de secours de type
"galette", ne dépassez pas la vitesse
de 80 km/h.
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau CITROËN ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
informations pratiques

F Redescendez le véhicule à fond.
F R epliez le cric 2 et dégagez-le. F
B loquez la vis antivol avec la clé démonte-
roue 1 équipée de la douille antivol 4 .
F

B
loquez les autres vis uniquement avec la
clé démonte-roue 1 .
F

R
emontez le cache-vis de roue sur
chacune des vis (selon équipement).
F

R
angez l'outillage dans le boîtier support.

243
Chaînes à neige
En conditions hivernales, les chaînes à neige améliorent la traction ainsi que le comportement du véhicule lors des freinages.Les chaînes à neige doivent être
montées uniquement sur les roues
avant. Elles ne doivent pas être
montées sur les roues de secours de
type "galette".
Pour plus d'informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié.
Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50


km/h.
F

A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée. Si
votre véhicule est équipé de jantes en
alliage d'aluminium, vérifiez qu'aucune
partie de la chaîne ou des fixations
n'entre en contact avec la jante.
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à
neige et la vitesse maximale autorisée.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule

:
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/60 R16 9 mm
215 / 5 5 R17
225/45 R18
225/40 R19 non chaînable
Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec.
informations pratiques

Changement d’une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec
un produit détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité. Le changement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F

N
e touchez pas directement la
lampe avec les doigts
: utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.Feux à diodes
électroluminescentes (LEd)
Pour le remplacement de ce type
de lampe, adressez-vous au réseau
CITROËN ou à un atelier qualifié.
Le réseau CITROËN vous propose un
kit de remplacement pour les diodes
électroluminescentes (LED).
Risque d'électrocution
Le remplacement d'une lampe au
xénon (D1S) doit être effectué par le
réseau CITROËN ou par un atelier
qualifié.

245
Avec les lampes à ergots de
type H1, H7... respectez bien leur
positionnement pour garantir la
meilleure qualité d'éclairage.
Modèle avec feux directionnels
au xénon et full LEd
1. Feux diurnes / de position (LEd).
2. F eux de croisement / de route
directionnels (
d1

S).
3.
ind

icateurs de direction (LE
d)
.
4.
P

rojecteurs antibrouillard directionnels
(LE
d).
Modèle avec feux à halogènes
(t y p e 1)
1. indicateurs de direction (H21 blanche).
2. F
eux de croisement (H7).
3.
F

eux de route (H1).
4.
F

eux diurnes / de position (P21/5W XL).
5.
P

rojecteurs antibrouillard directionnels
( H11) .
Feux avant
Modèle avec feux à halogènes
et signature lumineuse à LEd*
(
type

2)
1. indicateurs de direction (LEd) .
2. F eux diurnes / de position (LEd) .
3.
F

eux de croisement (H7).
4.
F

eux de route (H7).
5.
P

rojecteurs antibrouillard directionnels
( H11) .
Avec les lampes à ergots de
type H1, H7... respectez bien leur
positionnement pour garantir la
meilleure qualité d'éclairage.
* LED


: diodes électroluminescentes.
informations pratiques

Changement des indicateurs de
direction
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une
des lampes du côté correspondant.
Modèle avec feux à halogènes (type 2) et
modèle avec feux au xénon
Pour le remplacement de ce type de feux à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Modèle avec feux à halogènes (type 1)
F
T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T

irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Accès aux lampes
Selon les motorisations et seulement côté
gauche, vous devez au préalable réaliser
les opérations suivantes pour accéder aux
couvercles de protection des lampes.
F

R
etirez le déflecteur d'air en le déclippant
au niveau de ses trois pieds d'appui.
F

D
éclippez le câble de commande
d'ouverture du capot au niveau de ses
deux fixations.
F

D
éplacez le câble vers le bas.
Après le changement de la lampe concernée,
n'oubliez pas de tout remettre en place (câble
et déflecteur d'air).
