2016 CITROEN DS3 CABRIO Omistajan Käsikirjat (in Finnish)

11Ovet ja luukut

Jos katon aukeaminen on mahdollista alueella B
, tavaratilan avauskytkimen painallus
sulkee katon. Tavaratilan aukeaminen on mahdollista, kun katto saavuttaa asennon 2
. Voit
siis nostaa tavaratilan luukun auki.

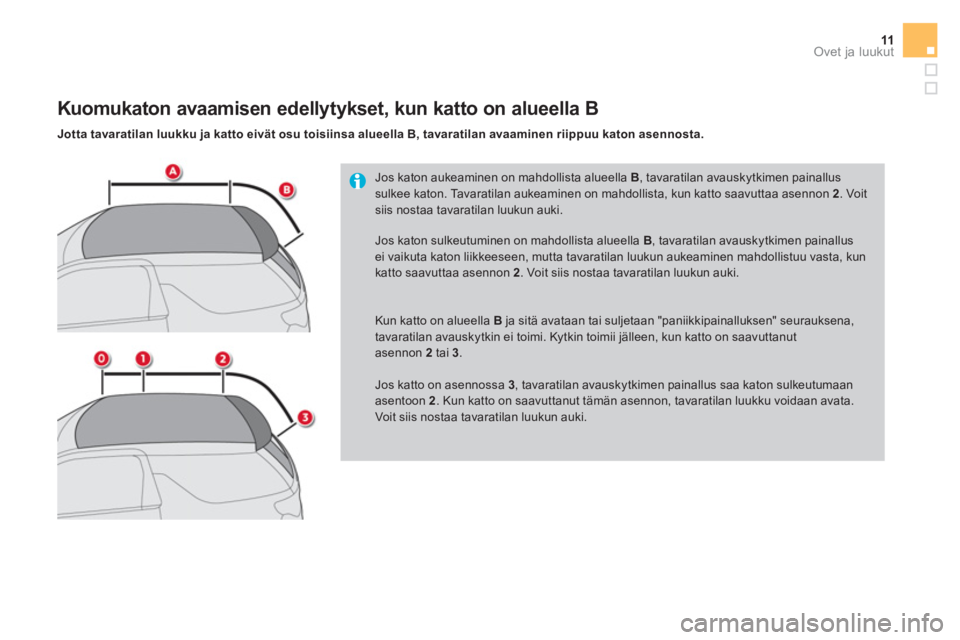

Kuomukaton avaamisen edellytykset, kun katto on alueella B


Jotta tavaratilan luukku ja katto eivät osu toisiinsa alueella B, tavaratilan avaaminen riippuu katon asennosta.


Jos katon sulkeutuminen on mahdollista alueella B
, tavaratilan avauskytkimen painallus
ei vaikuta katon liikkeeseen, mutta tavaratilan luukun aukeaminen mahdollistuu vasta, kun
katto saavuttaa asennon 2
. Voit siis nostaa tavaratilan luukun auki.

Kun katto on alueella B
ja sitä avataan tai suljetaan "paniikkipainalluksen" seurauksena,
tavaratilan avauskytkin ei toimi. Kytkin toimii jälleen, kun katto on saavuttanut
asennon 2
tai 3
.

Jos katto on asennossa 3
, tavaratilan avauskytkimen painallus saa katon sulkeutumaan
asentoon 2
. Kun katto on saavuttanut tämän asennon, tavaratilan luukku voidaan avata.
Voit siis nostaa tavaratilan luukun auki.

12Ovet ja luukut
Laite, jolla tavaratila voidaan mekaanisesti
avata, jos akussa tai keskuslukituksessa on
häiriö.

Lukituksen avaaminen







Tavaratilan turvalukkokytkin


)
Avaa takaluukku lukituksesta työntämällä
pieni ruuvimeisseli kummankin sivulla
olevan lukon aukkoon A
.


)
Käännä takapenkki eteen, jotta pääset
käsiksi tavaratilan sisäpuolelta kahteen
lukkoon.

Ennen kuin avaat tavaratilan, varmista,
että kuomukatto ei ole alueella B
.

Katso auton ulkotilan suojauksen
toiminta DS 3 -auton käyttöoppaasta.

Hälytin takaa autolle ainoastaan
ulkotilan suojauksen
.

Hälytin


Järjestelmä, joka suojaa ja ehkäisee varkautta
vastaan.

13Mukavuus

Takahylly on kiinteä
.






Ta k a h y l l y


Ennen kuin avaat kuomukaton
kokonaan, katso, että takahyllylle ei jää
mitään esinettä.
Kun katto on täysin auki, takalasi
asettuu takahyllyn päälle. Katso,
että takalasin päälle ei laiteta mitään
esinettä.

14Käytännön tietoja
Sulakkeen vaihtaminen



)
Tavaratilan yläverhoilun irrottamiseksi vedä sitä alaspäin, ja aloita vasemmalta puolelta.

)
Irrota verhoilu kääntämällä sitä alaspäin.

)
Vaihda sulakkeet.
Kun laitat verhoilun paikalleen, tee toimenpiteet päinvastaisessa järjestyksessä, ja aloita tavaratilan
pohjalta.

Sulake moottoritilassa
(maksi-sulake)

Sulake nro

Virta

To i m i n n o t


-

20 A
Avattava kuomukatto

-

20 A
Avattava kuomukatto

Jos katto on alueella B
silloin, kun sulakkeihin tulee vika, takaluukkua ei voi avata. Jotta takaluukku voidaan avata ja sulakkeet vaihtaa, sulje
ensin kuomukatto käsin tavaratilan sisäpuolelta (käännä takapenkki alas).



Auton avattavaa kuomukattoa varten on kolme sulaketta.


Takahyllyn alla olevat sulakkeet


Sulake nro


Virta

To i m i n n o t


MF08

40 A
Avattava kuomukatto
Maksi-sulakkeet ovat sähköjärjestelmien
lisäsuojana. Niitä saa käsitellä vain CITROËN-
verkosto tai valtuutettu korjaamo.

15Käytännön tietoja
Ohjeita auton huoltamiseen


Poista välittömästi lintujen ulosteet tai
kasvinesteet, sillä niiden sisältämät
syövyttävät aineet voivat turmella
kattokankaan.

Jotta kuomukatto ei vahingoittuisi,
älä koskaan käytä autoa
korkeapainepesussa.
Älä koskaan käytä kemiallisia aineita,
pesuaineita, tahranpoistoaineita,
liuottavia tuotteita, alkoholia
tai bensiiniä sisältäviä tuotteita
kuomukaton pesemiseen.
Autosi huoltoa koskevat yksityiskohtaiset ohjeet löydät takuu- ja huoltokirjasta.

Anna autosi kuivua varjoisassa
paikassa ja vältä sen jäämistä suoraan
auringonpaisteeseen.
Suosittelemme, että autosi pestään
automaattisessa harjapesussa.
Tahrojen poistamiseksi kostuta ja pyyhi
ne (älä koskaan hankaa) sienellä ja
saippuavedellä, jonka jälkeen huuhtele
kattokangas välittömästi puhtaalla
vedellä.

Katon saamiseksi tiiviiksi ja
vedenpitäväksi käytä ainoastaan
erikoistuotteita, jotka on tarkoitettu
kankaisille kuomukatoille.



Kattokangas


Ennen kattokankaan pesua poista siinä
olevaa likaa mahdollisimman paljon
käyttämällä pehmeää harjaa tai imuria.

Kattokankaan säännölliseen
huoltoon ja sen säilyttämiseksi
alkuperäisessä kunnossa neuvomme
käyttämään TECHNATURE-sarjan
ympäristöystävällistä tuotetta
"Puhdistusaine kangaskatolle". Tuotetta
on saatavilla CITROËN-verkostolla.


Aeroakustinen ilmanohjain


Suosittelemme, että ilmanohjain
puhdistetaan erittäin hellävaraisesti

pehmeällä harjalla.

16Te k n i s e t t i e d o t

Bensiinimoottorit


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S **



Vaihteistot

BVM
(käsivalintainen
5 vaihdetta)
BVA (automaatti
4 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
EAT6 (automaatti
6 vaihdetta)
BVM6
(käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB

...

HMZ6

5FS9

HNZ6/S
HNZT/S
5GZM/S
5GWM/S **

Sylinteritilavuus (cm
3
)
1 199
1 598
1 199
1 598
Sylinterin läpimitta x iskun pituus (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Suurin teho: ET Y-normi (kW) *
60
88
81
120
11 0 **

Käyntinopeus suur. teholla (r/min)
5 750
6 000
5 500
6 000
Suurin vääntö: ET Y-normi (Nm)
11 8
160
205
240
Käyntinopeus suur. väännöllä (r/min)
2 750
4 250
1 500
1 750
Polttoneste
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Katalysaattori
Ky llä
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,25
4,25
3,25
4,25

*
Suurin teho vastaa moottorin testipenkissä saatua virallista mittaustulosta (Direktiivi 1999/99/EY)


**
Belgiassa











Bensiinimoottorit

.../S: Stop & Start -järjestelmällä varustettu malli

17Te k n i s e t t i e d o t

Bensiinimoottorit


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S *



Vaihteistot

BVM
(käsivalintainen
5 vaihdetta)
BVA (automaatti
4 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
EAT6 (automaatti
6 vaihdetta)


BVM6 (käsivalintainen
6 vaihdetta)


Malliversiotyypit:
SB...


HMZ6


5FS9

HNZ6/S
HNZT/S
5GZM/S
5GWM/S *



- Omamassa
1 035
1 133
1 090
1 150
1 165


- Massa ajokunnossa
1 110
1 208
1 165
1 225
1 240


- Suurin teknisesti sallittu massa kuormattuna
(MTAC)
1 536
1 610
1 598
1 635
1 630


- Suurin sallittu ajoneuvoyhdistelmän
kokonaismassa (MTR A)
kaltevuus 12 %
2 336
2 510
2 498
2 535
2 530


- Jarrullinen perävaunu (suur. sallitun
kokonaismassan rajoissa)
kaltevuus 12 %
800
900
900
900
900



- Jarrullinen perävaunu ** (kuorman uudelleenryhmittämisen
kanssa suur. sallitun kok.massan rajoissa)

1 100
1 150
1 100
1 150
1 150


- Jarruton perävaunu
520
570
520
570
570


- Suurin paino vetopuomilla
46
46
46
46
46

*
Belgiassa

**
Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton painoa; huomaa, että
painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.













Massat ja perävaunukuormat (kg) bensiinimoottorit

18Te k n i s e t t i e d o t

Dieselmoottorit


e-HDi 90



Blue HDi 100



Blue HDi 120


Blue HDi 115 **



Vaihteistot

BVM (käsivalintainen
5 vaihdetta)
ETG6 (automatisoitu
6 vaihdetta)
BVM (käsivalintainen
5 vaihdetta)
BVM6 (käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **

Sylinteritilavuus (cm
3)
1 560
1 560
1 560
Syl. läpimitta x iskunpituus (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maksimiteho: ET Y-normi (kW) *
68
73
88
85 **

Käyntinopeus maksimiteholla (r/min)
4 000
3 750
3 500
Maksimivääntö: ET Y-normi (Nm)
230
254
300
Käyntinopeus maksimiväännöllä (r/min)
1 750
1 750
1 750
Polttoaine
Dieselpolttoneste
Dieselpolttoaine
Dieselpolttoaine
Katalysaattori
Ky llä
Ky llä
Ky llä
Hiukkassuodatin (FAP)
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,75
3,75
3,75

*
Suurin teho vastaa moottorin testipenkissä saatua EU-direktiivin mukaista virallista testitulosta (direktiivi 1999/99/EY)

**
Belgiassa











Dieselmoottorit


.../S: Stop & Start -järjestelmällä varustettu malli
