1. Feux de position (W5W).
2. Feux de stop (P21W).
3.
I

ndicateurs de direction (PY21W).
4.
F

eu antibrouillard ou de recul (P21W).
Feux arrière
Changement des feux
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
E
cartez les languettes de maintien du
porte-lampes et retirez-le.
F
R
emplacez-la lampe défectueuse :
-
p
our le feu de position, tirez la lampe
(supérieure),
-
p
our les autres feux, tournez d'un
quart de tour la lampe (inférieure)
correspondante.
Ces lampes se changent depuis l'intérieur du
coffre.
F

O

uvrez le coffre.
F

R

etirez la trappe d'accès correspondante,
dans le garnissage.
F

D

ébranchez le connecteur du feu a en
appuyant sur le bouton de déverrouillage
(situé au-dessous du connecteur pour le
côté droit, situé au-dessus du connecteur
pour le côté gauche).
F

D

évissez l'écrou b et retirez-le ( attention
à ne pas le faire tomber à l'intérieur de
l'aile ).
F

A

baissez la languette de maintien du
feu c, puis sortez-le vers l'extérieur avec
précaution. Veillez à engager le feu dans ses
guides en restant bien dans l'axe du
véhicule.
Serrez sans forcer pour garantir
l'étanchéité, mais sans détériorer le feu.
8
En cas de panne

203
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.

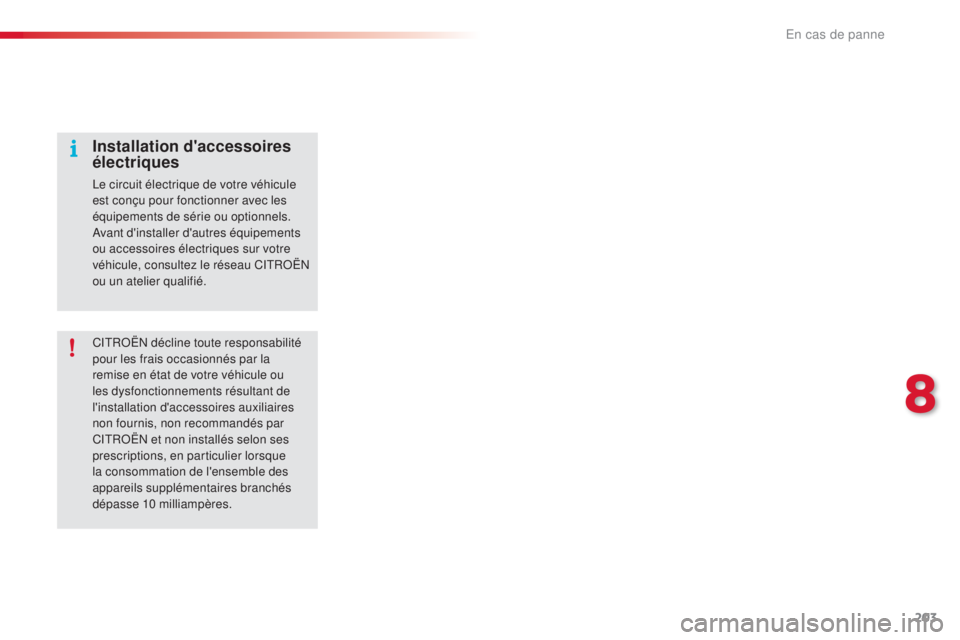

Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
8
En cas de panne

207
Fusibles dans le compartiment moteur
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F1 40Air conditionné.
F2 30 / 40Stop & Start.
F3 30Boîtier fusibles habitacle.
F4 70Boîtier fusibles habitacle.
F5 70Boîtier de servitude intelligent (BSI).
F6 60Groupe moto-ventilateur.
F7 80Boîtier de servitude intelligent (BSI).
F8 15Contrôle moteur, pompe à essence.
F9 15Contrôle moteur.
F10 15Contrôle moteur.
F11 20Contrôle moteur.
F12 5Groupe moto-ventilateur.
F13 5Boîtier de servitude intelligent (BSI).
F14 5Boîtier charge batterie (moteur non Stop & Start).
F15 5Stop & Start.
F17 5Boîtier de servitude intelligent (BSI).
F18 10Feu de route droit.
La boîte à fusibles est placée dans le
compartiment moteur, près de la batterie.
8
En cas de panne

210

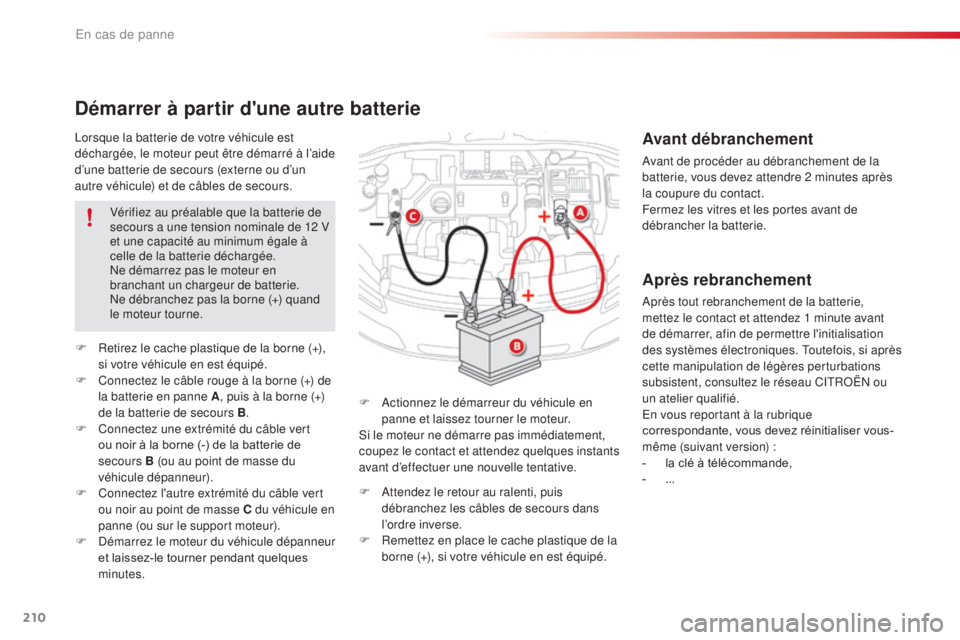

Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.
Démarrer à partir d'une autre batterie
F Actionnez le démarreur du véhicule en panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d’effectuer une nouvelle tentative.
F

R

etirez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F

C

onnectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
F

C

onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B (ou au point de masse du
véhicule dépanneur).
F

C

onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur).
F

D

émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes. Vérifiez au préalable que la batterie de
secours a une tension nominale de 12

V
et une capacité au minimum égale à
celle de la batterie déchargée.
Ne démarrez pas le moteur en
branchant un chargeur de batterie.
Ne débranchez pas la borne (+) quand
le moteur tourne.
Avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2 minutes après
la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute avant
de démarrer, afin de permettre l'initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau CITROËN ou
un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même (suivant version)
:
-

l
a clé à télécommande,
-
...
F


A

ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F

R

emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
En cas de panne

211
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb. Elles doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
N'essayez pas de recharger une
batterie gelée
; il faut d'abord la dégeler
afin d'éviter les risques d'explosion.
Si celle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes
n'ont pas été endommagés et que le
conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide
toxique et corrosif.
N'inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
Ne débranchez pas les cosses quand le
moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Lavez-vous les mains en fin d'opération.
Il est conseillé, lors d'un arrêt prolongé
de plus d'un mois, de débrancher la
batterie.
Si vous avez une boîte de vitesses
pilotée, ne poussez pas le véhicule pour
démarrer le moteur.Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie du véhicule.
F R espectez les instructions d'utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les. Avec le Stop & Start, la recharge
de la batterie ne nécessite pas de
débranchement.
8
En cas de panne

212

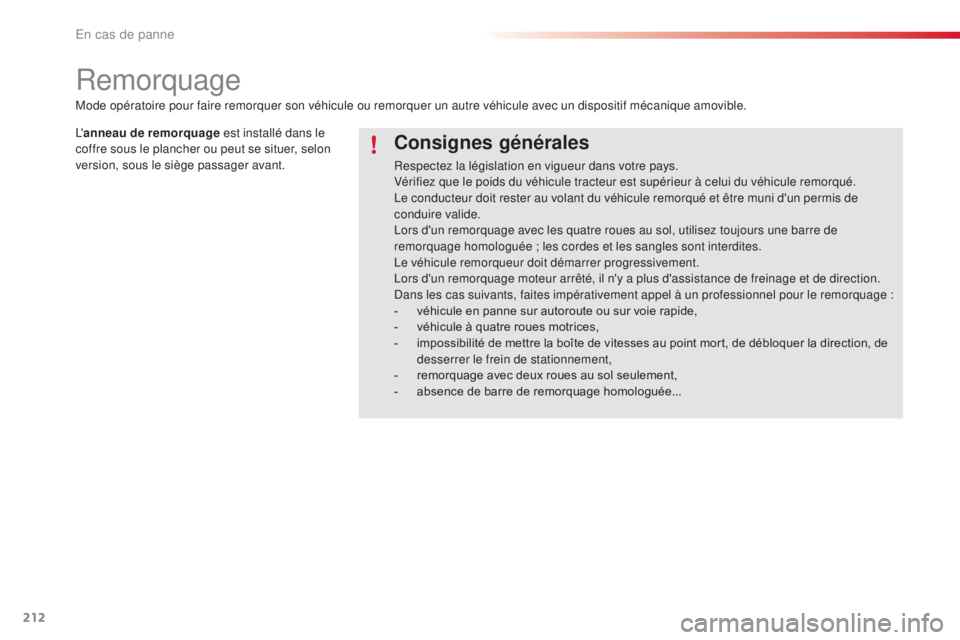

Remorquage
Consignes générales
Respectez la législation en vigueur dans votre pays.
Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et être muni d'un permis de
conduire valide.
Lors d'un remorquage avec les quatre roues au sol, utilisez toujours une barre de
remorquage homologuée

; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction.
Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de
desserrer le frein de stationnement,
-

r
emorquage avec deux roues au sol seulement,
-

a
bsence de barre de remorquage homologuée...
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
L'
anneau de remorquage est installé dans le
coffre sous le plancher ou peut se situer, selon
version, sous le siège passager avant.
En cas de panne

213

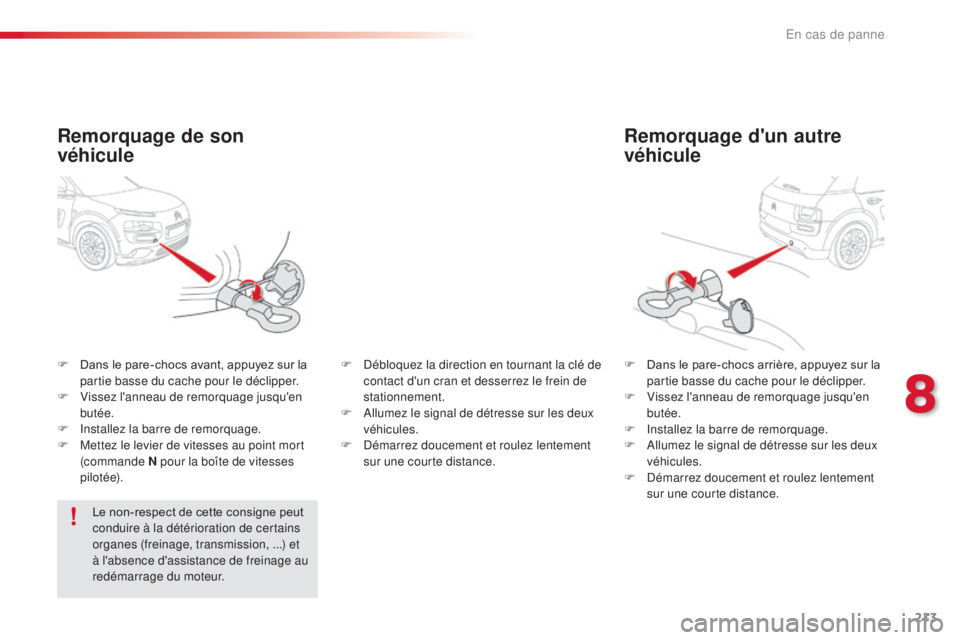

Remorquage d'un autre
véhicule
F Dans le pare-chocs arrière, appuyez sur la partie basse du cache pour le déclipper.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
F
D
ans le pare-chocs avant, appuyez sur la
partie basse du cache pour le déclipper.
F

V

issez l'anneau de remorquage jusqu'en
butée.
F

I

nstallez la barre de remorquage.
F

M

ettez le levier de vitesses au point mort
(commande N pour la boîte de vitesses
pilotée).
Remorquage de son
véhicule
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission, ...) et
à l'absence d'assistance de freinage au
redémarrage du moteur. F

D
ébloquez la direction en tournant la clé de
contact d'un cran et desserrez le frein de
stationnement.
F
A
llumez le signal de détresse sur les deux
véhicules.
F
D
émarrez doucement et roulez lentement
sur une courte distance.
8
En cas de panne

215
MoteursPureTech 75PureTech 82PureTech 82 S&S PureTech 110 S&S
Boîtes de vitesses BVM
(Manuelle 5 rapports) BVM
(Manuelle 5 rapports) ETG
(Pilotée 5 rapports) BVM
(Manuelle 5 rapports)
Types variantes versions 0PHMU0PHMZ0PHNZ
Cylindrée (cm
3) 1 19 91 19 91 19 9
Alésage x course (mm) 75 x 90,575 x 90,575 x 90,5
Puiss. maxi : norme CEE (kW)* 5560 81
Régime de puiss. maxi (tr/min) 5 7505 7505 500
Couple maxi : norme CEE (Nm) 11 6118205
Régime de couple maxi (tr/min) 2 7502 7501 500
Carburant Sans plombSans plombSans plomb
Catalyseur ouiouioui
Capacité d'huile moteur avec échange
cartouche filtrante (en litres) 3,25
3,25 3,5
*

L

a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(directive


1999/99/CE).
Motorisations et boîtes de vitesses - ESSENCE
9
