2016 CITROEN C4CACTUS ESP

160

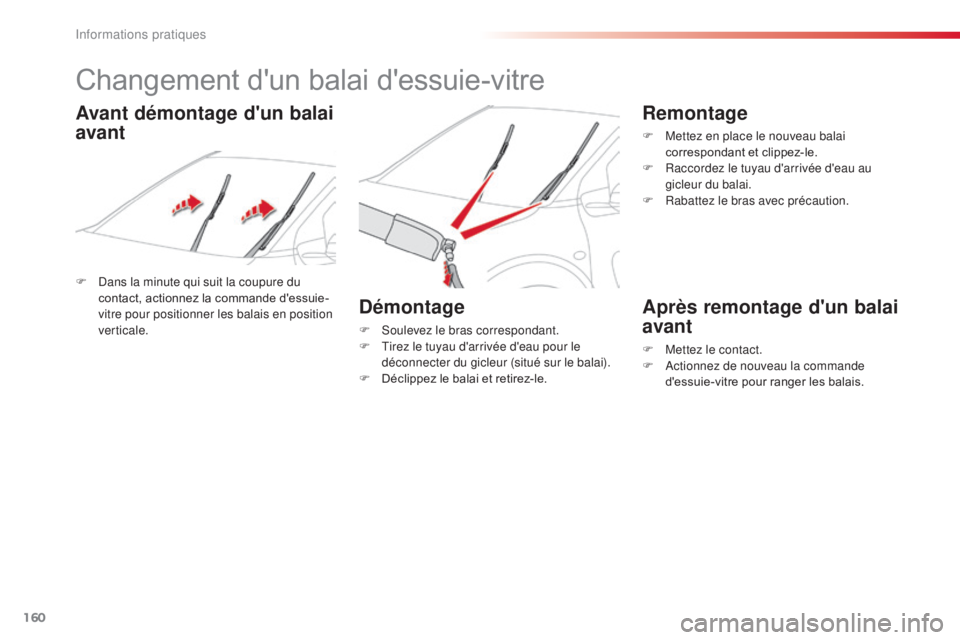

Changement d'un balai d'essuie-vitre
F Dans la minute qui suit la coupure du
contact, actionnez la commande d'essuie-
vitre pour positionner les balais en position
verticale.
Démontage
F Soulevez le bras correspondant.
F T irez le tuyau d'arrivée d'eau pour le
déconnecter du gicleur (situé sur le balai).
F

D
éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
accordez le tuyau d'arrivée d'eau au
gicleur du balai.
F

R
abattez le bras avec précaution.
Après remontage d'un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
Avant démontage d'un balai
avant
Informations pratiques

161

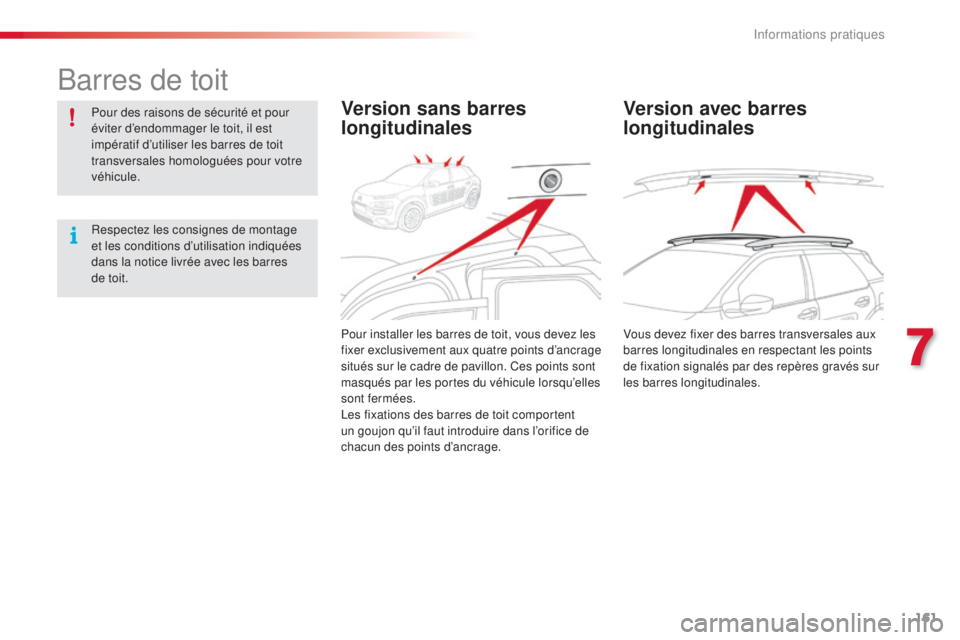

Barres de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, il est
impératif d’utiliser les barres de toit
transversales homologuées pour votre
véhicule.
Respectez les consignes de montage
et les conditions d’utilisation indiquées
dans la notice livrée avec les barres
de toit.Version sans barres
longitudinales
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d’ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu’elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu’il faut introduire dans l’orifice de
chacun des points d’ancrage.
Version avec barres
longitudinales
Vous devez fixer des barres transversales aux
barres longitudinales en respectant les points
de fixation signalés par des repères gravés sur
les barres longitudinales.
7
Informations pratiques

162
Charge maximale répartie sur les
barres de toit, pour une hauteur de
chargement ne dépassant pas 40 cm :
80
kg.
Cette valeur pouvant être modifiée,
veuillez vérifier la charge maximale
mentionnée dans la notice livrée avec
les barres de toit.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les barres de toit et les fixations sur le
véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d’objets
plus longs que le véhicule.

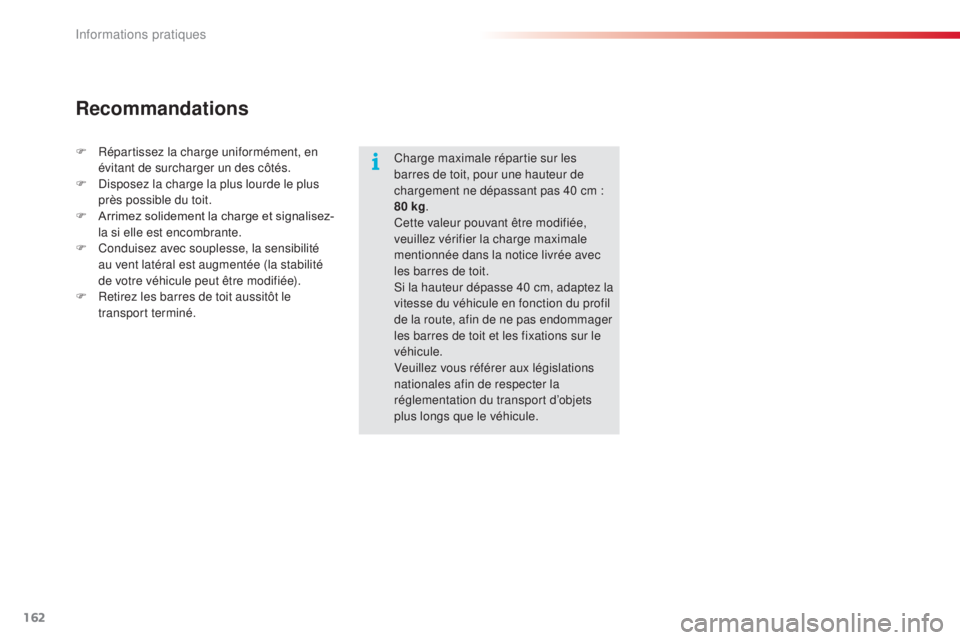

Recommandations
F Répartissez la charge uniformément, en évitant de surcharger un des côtés.
F

D
isposez la charge la plus lourde le plus
près possible du toit.
F

A
rrimez solidement la charge et signalisez-
la si elle est encombrante.
F

C
onduisez avec souplesse, la sensibilité
au vent latéral est augmentée (la stabilité
de votre véhicule peut être modifiée).
F

R
etirez les barres de toit aussitôt le
transport terminé.
Informations pratiques

163
TOTAL & CITROËN
Partenaires dans
la performance et le respect
de


l'environnement
L'innovation au service de
la performance
Depuis plus de 40 ans, les équipes de Recherche et
de Développement TOTAL élaborent pour CITROËN
des lubrifiants répondant aux dernières innovations
techniques des véhicules CITROËN, en compétition et
dans la vie de tous les jours.
C'est pour vous l'assurance d'obtenir les meilleures
per formances pour votre moteur.
Une protection optimale
de votre moteur
En effectuant l’entretien de votre
véhicule CITROËN, avec les lubrifiants
TOTAL, vous contribuez à améliorer
la longévité et les per formances
de votre moteur tout en respectant
l’environnement.
7
Informations pratiques

167

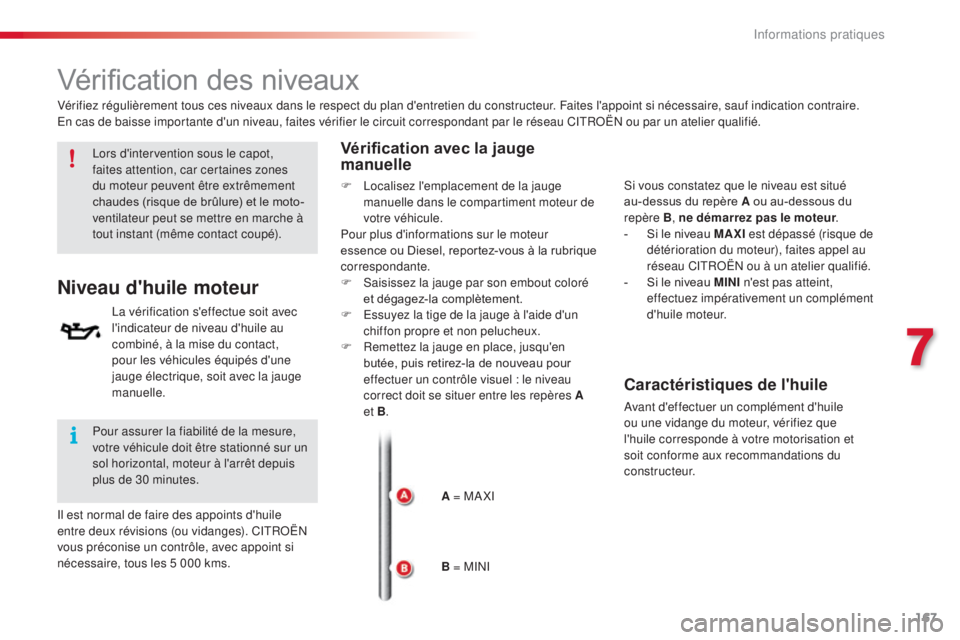

Vérification des niveaux
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérification avec la jauge
manuelle
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
A = MA XI
B = MINI
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30
minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5
000 kms.F

L
ocalisez l'emplacement de la jauge
manuelle dans le compartiment moteur de
votre véhicule.
Pour plus d'informations sur le moteur
essence ou Diesel, reportez-vous à la rubrique
correspondante.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel
: le niveau
correct doit se situer entre les repères A
et
B.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
7
Informations pratiques

168
Après un appoint d'huile, la vérification
faite à la mise du contact avec
l'indicateur de niveau d'huile au
combiné n'est pas valable dans les
30

minutes qui suivent l'appoint.

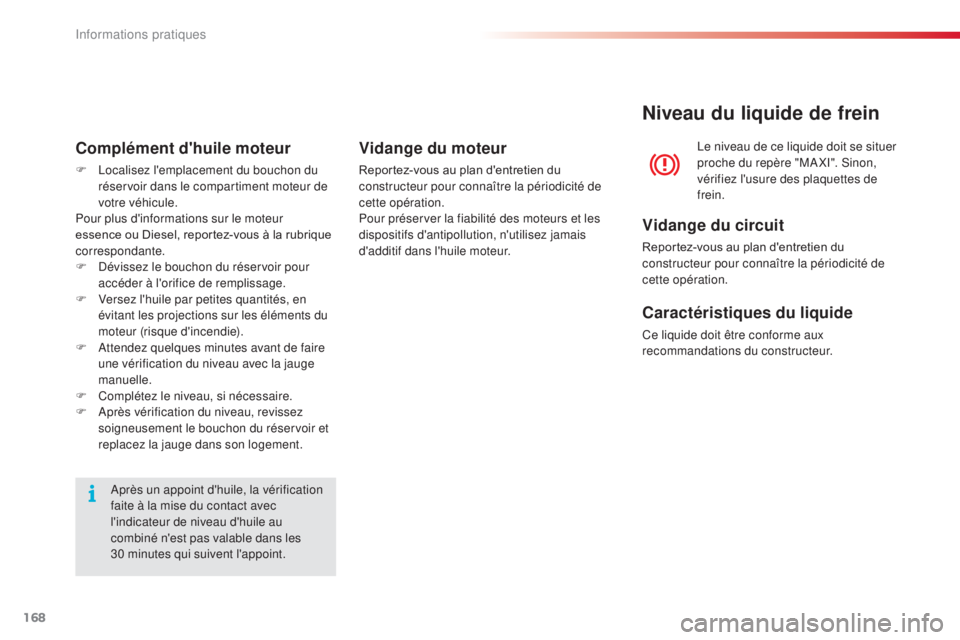

Complément d'huile moteur
F Localisez l'emplacement du bouchon du réservoir dans le compartiment moteur de
votre véhicule.
Pour plus d'informations sur le moteur
essence ou Diesel, reportez-vous à la rubrique
correspondante.
F

D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Informations pratiques

172

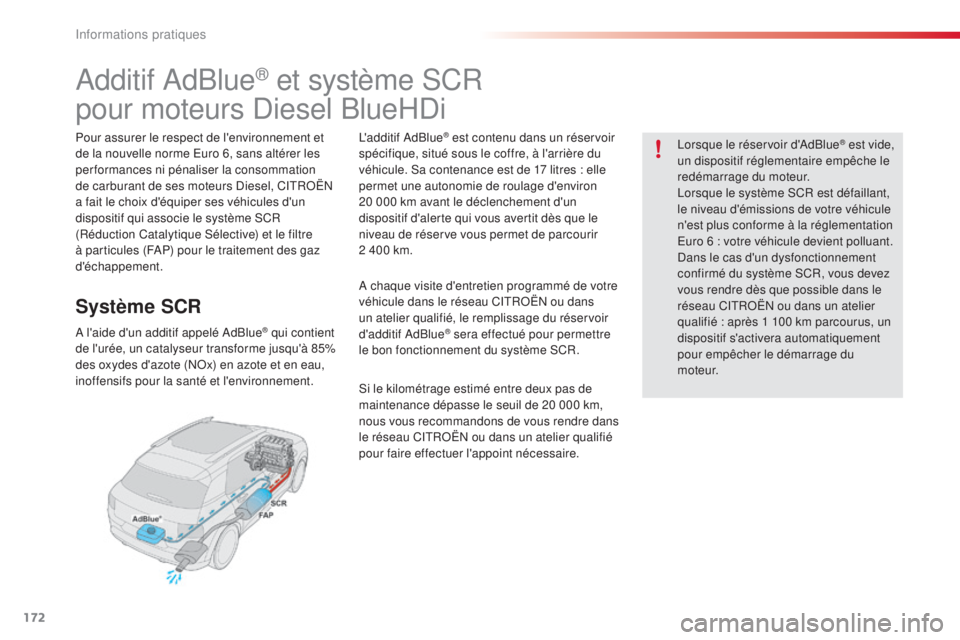

Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
L'additif AdBlue® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
Informations pratiques

173

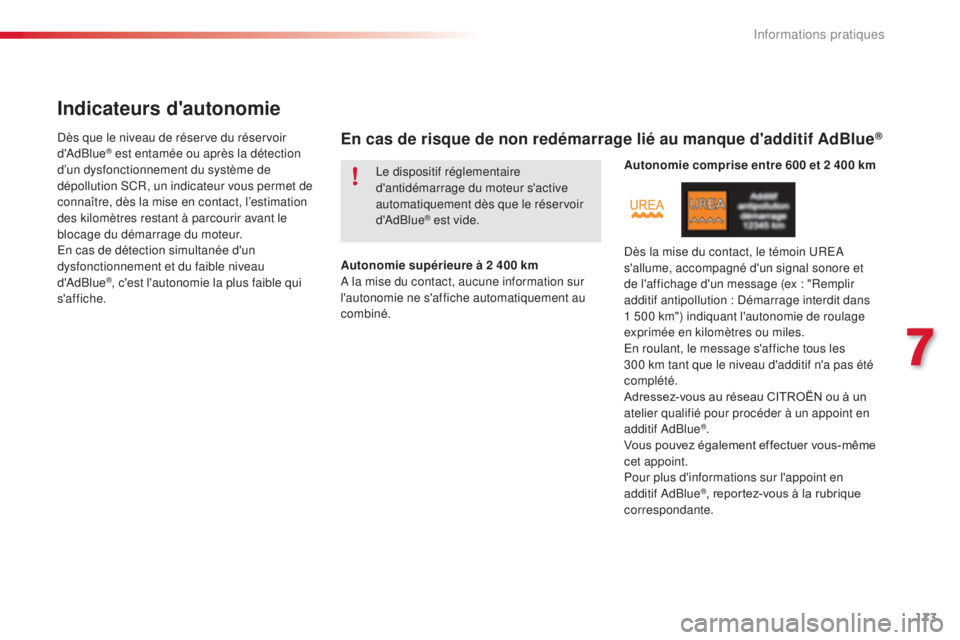

Indicateurs d'autonomie
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2
400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné. Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
Autonomie comprise entre 600 et 2 400 km
D ès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex
: "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante.
