2016 CITROEN BERLINGO MULTISPACE tow

183
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2016
Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu
i

wyjąć go, pociągając do przodu.
-
s kontaktować się z siecią
c

I tro Ë na
w celu zakupu
nowego kierunkowskazu, który jest
odrębnym elementem.
-

a by go zamontować, wsunąć
kierunkowskaz w kierunku tyłu
i
przesunąć do przodu.
Lampki sufitowe
Typ A, 12V5W - 5W
- o dpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.
-

Pociągnąć i wymienić żarówkę.
-


Zapiąć przezroczystą osłonę
w

gnieździe i upewnić się, czy jest
dobrze zablokowana.
Przód / Tył
SZYBKA
8
Wymiana żarówki

186
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2016
WYMIANA bEZPIECZNIKA
skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej

z lewej strony (za pokrywą),
-

pod pokrywą silnika (w pobliżu
akumulatora).
o

pisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z
użyciem szczypiec
znajdujących się za schowkiem
w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w
aso sieci c I tro Ë n lub
w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników
i

przekaźników znajdują się na
schematach elektrycznych dostępnych
w

sieci serwisowej.
c

I
tro
Ë
n
nie ponosi
odpowiedzialności za koszty
naprawy samochodu lub usterki
spowodowane instalacją dodatkowych
akcesoriów, niedostarczonych
i

niezatwierdzonych przez sieć
c

I
tro
Ë
na
oraz niezainstalowanych
zgodnie z


zaleceniami, szczególnie,
gdy zużycie prądu wszystkich
podłączonych dodatkowych akcesoriów
przekracza 10

miliamperów. Przed wymianą bezpiecznika należy
odnaleźć i
usunąć przyczynę usterki.
● u żyć szczypiec.
Wymiana bezpiecznika

187
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2016

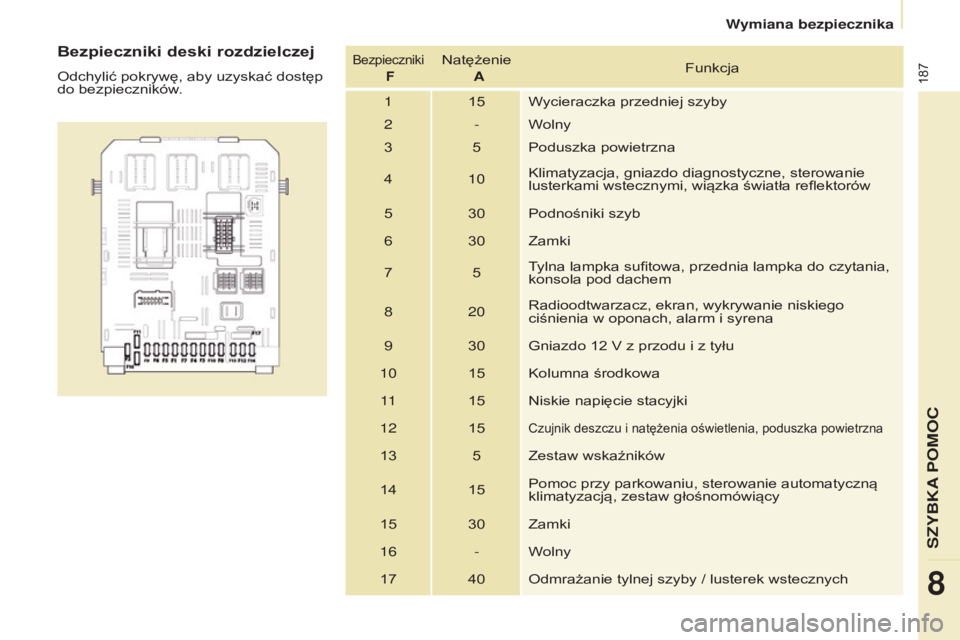

Bezpieczniki deski rozdzielczej
odchylić pokrywę, aby uzyskać dostęp
do bezpieczników .
bezpieczniki
Fnatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 -Wolny
3 5 Poduszka powietrzna
4 10
k

limatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5
tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20
r

adioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w
oponach, alarm i syrena
9 30
g

niazdo 12 V z przodu i z tyłu
10 15
k

olumna środkowa
11 15
n

iskie napięcie stacyjki
12 15
czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40
o

dmrażanie tylnej szyby / lusterek wstecznych
SZYBKA POMOC
8
Wymiana bezpiecznika

191
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2016
Bez podnoszenia (cztery koła
na ziemi)
należy zawsze stosować drążek
holowniczy .
hOLOWANIE WŁASNEGO
PO

j AZD u
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z
narzędziami do zmiany koła.
Z przodu
- odczepić osłonę, naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.

j eżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania
i kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.Pojazdy z mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w
położeniu
"luz"; w innym razie może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
r

ubryka 8, część "Zmiana koła".
SZYBKA
8
Holowanie pojazdu

196
berlingo-2-VP_pl_chap09_caract-technique_ed01-2016
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna,
obroty maksymalne, rodzaj paliwa,
emisja co
2...) dotyczące Państwa
samochodu podano w dowodzie
rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z

warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
aby uzyskać więcej informacji,
należy zapoznać się z dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią c I tro Ë na

albo z

warsztatem specjalistycznym.
MASY PO j AZD ó W I PRZYCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
W
artości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75
kg) + zbiornik wypełniony
w
90%.
Podane wartości M
tra
oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000

metrów; masa
z
przyczepą musi być zmniejszana
o
10% co każde dodatkowe
1000
metrów.
Masa przyczepy z
hamulcami może
być, w
granicach M tra , zwiększona
w miarę zmniejszania masy
samochodu holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°
c , należy ograniczyć masę
przyczepy.
Holowanie z
mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego (demontowanego
przy użyciu narzędzi lub bez ich użycia).
MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MTRA: dopuszczalna masa całkowita
zespołu pojazdów.
Położenie tabliczki znamionowej
producenta podano w

rubryce 9,
część "Elementy identyfikacyjne".
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
a

by uzyskać informacje o możliwości
holowania przyczep przez Państwa
samochód oraz o

dopuszczalnej
masie całkowitej z przyczepą, należy
skontaktować się z siecią
c
I
tro
Ë
na
.
Masy

Audio i Telematyka
201
berlingo-2-VP_pl_ chap10a_ sME gplus_ed01-2016
tablet dotykowy 7-calowy
Nawigacja GPS – Radioodtwarzacz multimedialny – Telefon Bluetooth®
spis treści
Wprowadzenie 2 02
st

erowanie przy kierownicy

2
04
Menu

2
05
na

wigacja
2
06
na

wigacja – Prowadzenie

2
14
ru

ch drogowy

2
18
ra

dio Media

2
20
Radio
226
ra

dio D
a

b
(Digital
a
u

dio
b
r

oadcasting)
2
28
Media
23

0
us

tawienia
23
4
us

ługi towarzyszące

2
42
Przeglądarka internetowa

2
43
MirrorLink
tM 24 6
car

Play® 25 0
tel

efon
2
54
na

jczęściej zadawane pytania
2
62
sy

stem został zakodowany w taki sposób, by działał wyłącznie
w Państwa samochodzie. Ze względów bezpieczeństwa wszystkie czynności wymagające
większej uwagi powinny być bezwzględnie wykonywane na
postoju.
ko

munikat o przejściu w tryb oszczędzania energii sygnalizuje
przełączenie w stan czuwania włączonych urządzeń
elektrycznych.
Patrz rubryka "
tr

yb oszczędzania energii".
TEChNOLOGIA NA POKŁADZIE
10

Audio i Telematyka
205
berlingo-2-VP_pl_ chap10a_ sME gplus_ed01-2016
Menu
ustawienia
Radio Media
Nawigacja
j

azda
us

ługi towarzyszące Telefon
umożliwia ustawienie dźwięku (balans,
bar wa...), formatów graficznych i wyświetlania
( język, jednostki, data, godzina...).um
ożliwia wybór źródła dźwięku, stacji
radiowej, wyświetlenie zdjęć.um
ożliwia ustawienie parametrów prowadzenia
i wybór miejsca docelowego.
Dostęp do komputera pokładowego.
Włączenie, wyłączenie, ustawienie parametrów
niektórych funkcji samochodu.
um

ożliwia połączenie z "Przeglądarką
internetową".
um

ożliwia korzystanie z niektórych aplikacji
smartfonu poprzez MirrorLink
tM lub carPlay®.
um
ożliwia podłączenie telefonu poprzez
Bluetooth
®.um
ożliwia dostęp do funkcji ca rPlay® po
podłączeniu przewodu
usb
smartfona.
(W zależności od wyposażenia)
(W zależności od wyposażenia)
TEChNOLOGIA NA POKŁADZIE
10

Audio i Telematyka
207
berlingo-2-VP_pl_ chap10a_ sME gplus_ed01-2016
Poziom 1 Poziom 2 Poziom 3 Objaśnienia
Nawigacja
us

tawienia
Nawigacja Wpisz miejsce docel.
Wyświetl ostatnie miejsca docelowe.
Kryteria obliczania
na
jszybsza
Wybierz kryteria prowadzenia.
na m

apie wyświetla się trasa wybrana na
podstawie podanych kryteriów.
n

ajkrótsza
cz

as/dystans
Ekologiczna
Płatne
Promy
r. d

rog.
Dokł.-
bl

isko
Zobacz trasę na mapie Wyświetl mapę i uruchom prowadzenie.
Zatwierdź Zapisz opcje.
Archiwizuj akt. miejsce Zapisz aktualny adres.
Zatrzymaj prowadzenie
us

uń informację o nawigacji.
Synteza głosowa Wybierz głośność i podawanie nazw ulic.
Objazd
ob

jazd początkowej trasy przy zachowaniu
ustalonej odległości.
Nawigacja Wyświetl w trybie tekstowym.
Powiększanie.
Zmniejszanie.
Wyświetl w trybie pełnego ekranu.
uż

yć przycisków kursora, aby przesuwać mapę.
Przełącz na mapę 2D.
TEChNOLOGIA NA POKŁADZIE
10
