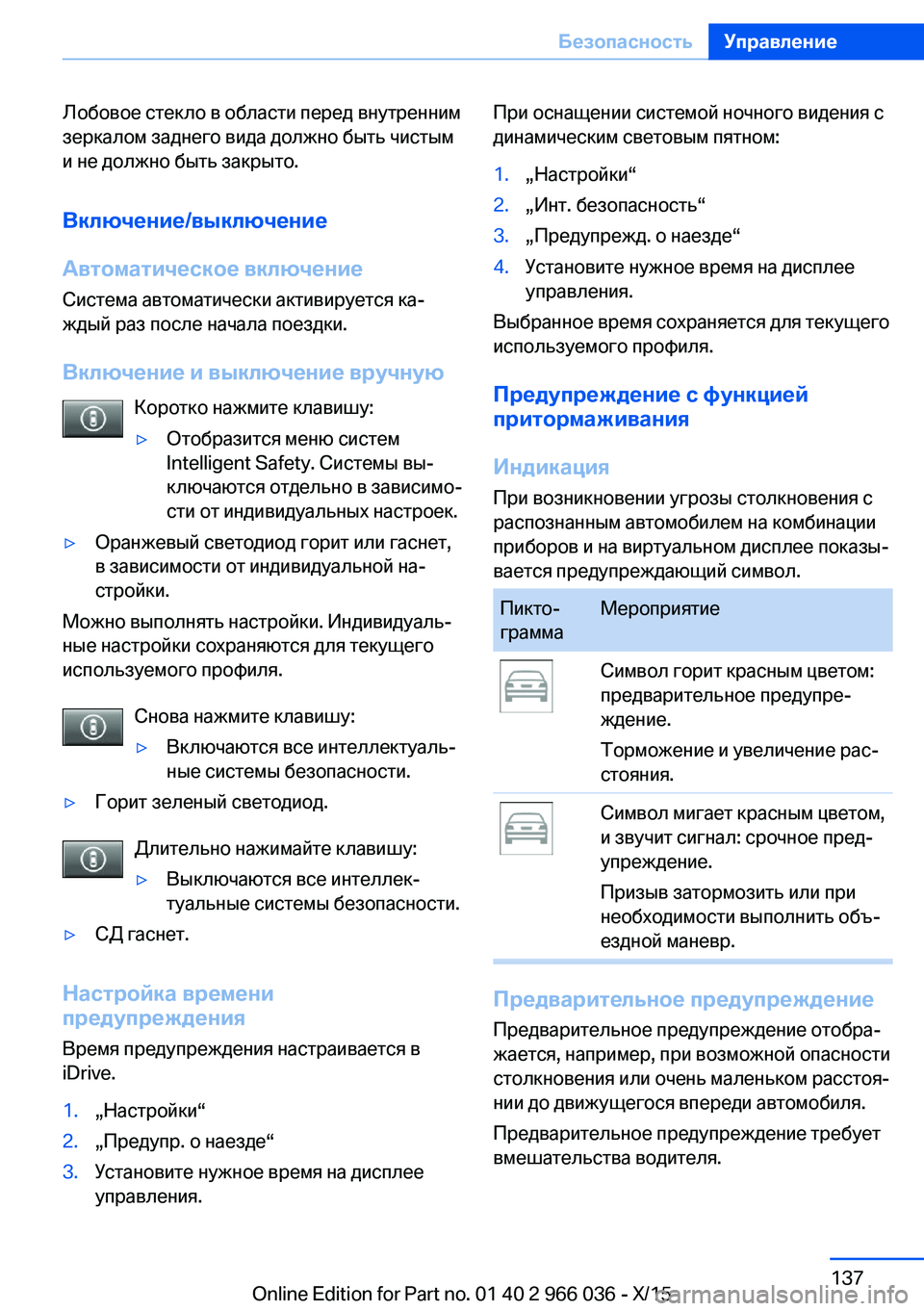

Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключение
Автоматическое включение
Система автоматически активируется ка‐
ждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Настройка времени
предупреждения
Время предупреждения настраивается в
iDrive.
1.„Настройки“2.„Предупр. о наезде“3.Установите нужное время на дисплее
управления.При оснащении системой ночного видения с
динамическим световым пятном:1.„Настройки“2.„Инт. безопасность“3.„Предупрежд. о наезде“4.Установите нужное время на дисплее
управления.
Выбранное время сохраняется для текущего
используемого профиля.
Предупреждение с функцией притормаживания
Индикация При возникновении угрозы столкновения с
распознанным автомобилем на комбинации
приборов и на виртуальном дисплее показы‐
вается предупреждающий символ.
Пикто‐
граммаМероприятиеСимвол горит красным цветом:
предварительное предупре‐
ждение.
Торможение и увеличение рас‐
стояния.Символ мигает красным цветом,
и звучит сигнал: срочное пред‐
упреждение.
Призыв затормозить или при
необходимости выполнить объ‐
ездной маневр.
Предварительное предупреждение
Предварительное предупреждение отобра‐жается, например, при возможной опасности
столкновения или очень маленьком расстоя‐
нии до движущегося впереди автомобиля.
Предварительное предупреждение требует
вмешательства водителя.
Seite 137БезопасностьУправление137
Online Edition for Part no. 01 40 2 966 036 - X/15

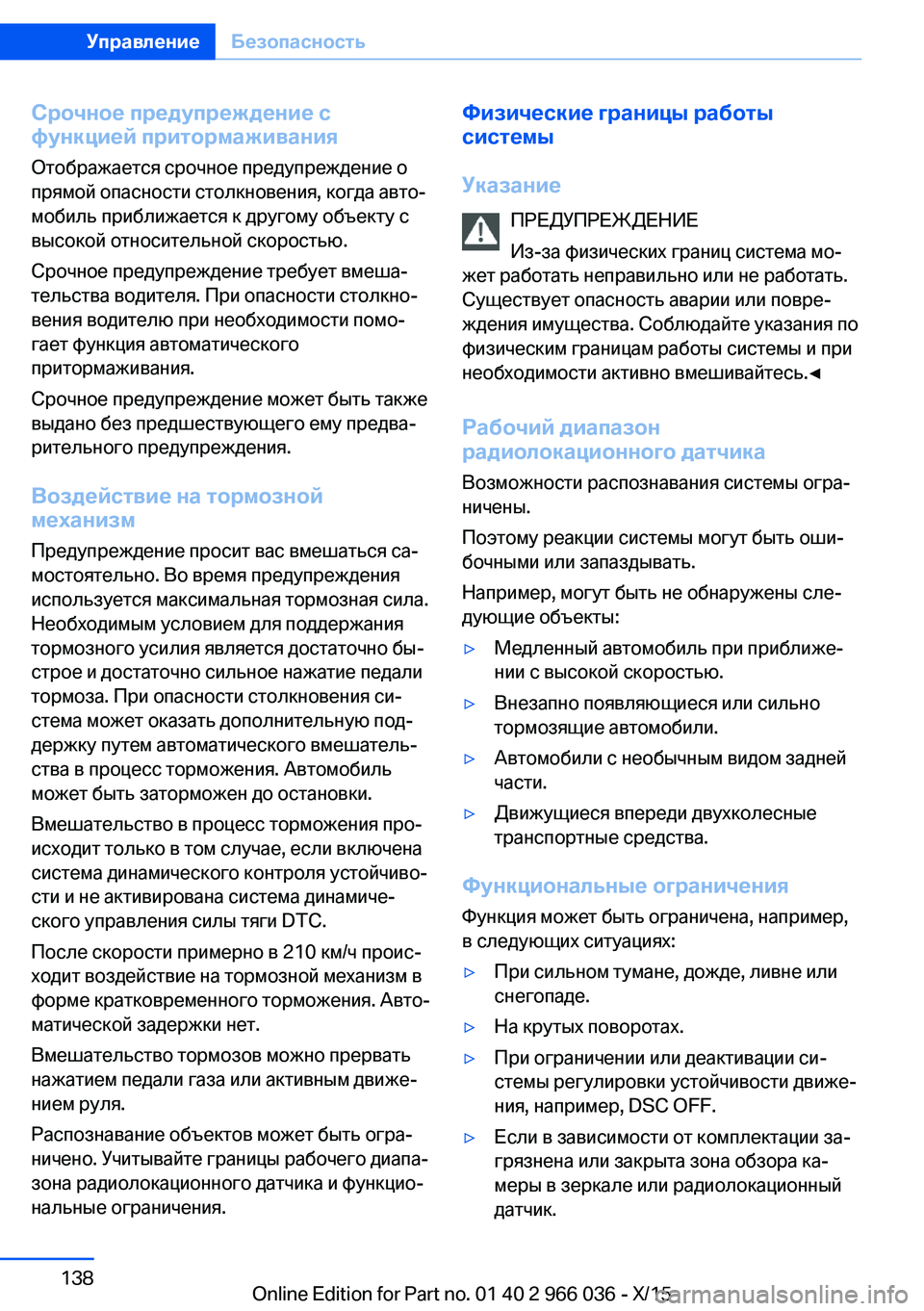

Срочное предупреждение с
функцией притормаживания
Отображается срочное предупреждение о
прямой опасности столкновения, когда авто‐
мобиль приближается к другому объекту с
высокой относительной скоростью.
Срочное предупреждение требует вмеша‐
тельства водителя. При опасности столкно‐
вения водителю при необходимости помо‐
гает функция автоматического
притормаживания.
Срочное предупреждение может быть также
выдано без предшествующего ему предва‐
рительного предупреждения.
Воздействие на тормозной
механизм
Предупреждение просит вас вмешаться са‐
мостоятельно. Во время предупреждения
используется максимальная тормозная сила.
Необходимым условием для поддержания
тормозного усилия является достаточно бы‐
строе и достаточно сильное нажатие педали
тормоза. При опасности столкновения си‐
стема может оказать дополнительную под‐
держку путем автоматического вмешатель‐
ства в процесс торможения. Автомобиль
может быть заторможен до остановки.
Вмешательство в процесс торможения про‐
исходит только в том случае, если включена
система динамического контроля устойчиво‐
сти и не активирована система динамиче‐
ского управления силы тяги DTC.
После скорости примерно в 210 км/ч проис‐
ходит воздействие на тормозной механизм в
форме кратковременного торможения. Авто‐
матической задержки нет.
Вмешательство тормозов можно прервать
нажатием педали газа или активным движе‐
нием руля.
Распознавание объектов может быть огра‐
ничено. Учитывайте границы рабочего диапа‐
зона радиолокационного датчика и функцио‐
нальные ограничения.Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Рабочий диапазон
радиолокационного датчика
Возможности распознавания системы огра‐
ничены.
Поэтому реакции системы могут быть оши‐
бочными или запаздывать.
Например, могут быть не обнаружены сле‐
дующие объекты:▷Медленный автомобиль при приближе‐
нии с высокой скоростью.▷Внезапно появляющиеся или сильно
тормозящие автомобили.▷Автомобили с необычным видом задней
части.▷Движущиеся впереди двухколесные
транспортные средства.
Функциональные ограничения
Функция может быть ограничена, например,
в следующих ситуациях:
▷При сильном тумане, дожде, ливне или
снегопаде.▷На крутых поворотах.▷При ограничении или деактивации си‐
стемы регулировки устойчивости движе‐
ния, например, DSC OFF.▷Eсли в зависимости от комплектации за‐
грязнена или закрыта зона обзора ка‐
меры в зеркале или радиолокационный
датчик.Seite 138УправлениеБезопасность138
Online Edition for Part no. 01 40 2 966 036 - X/15

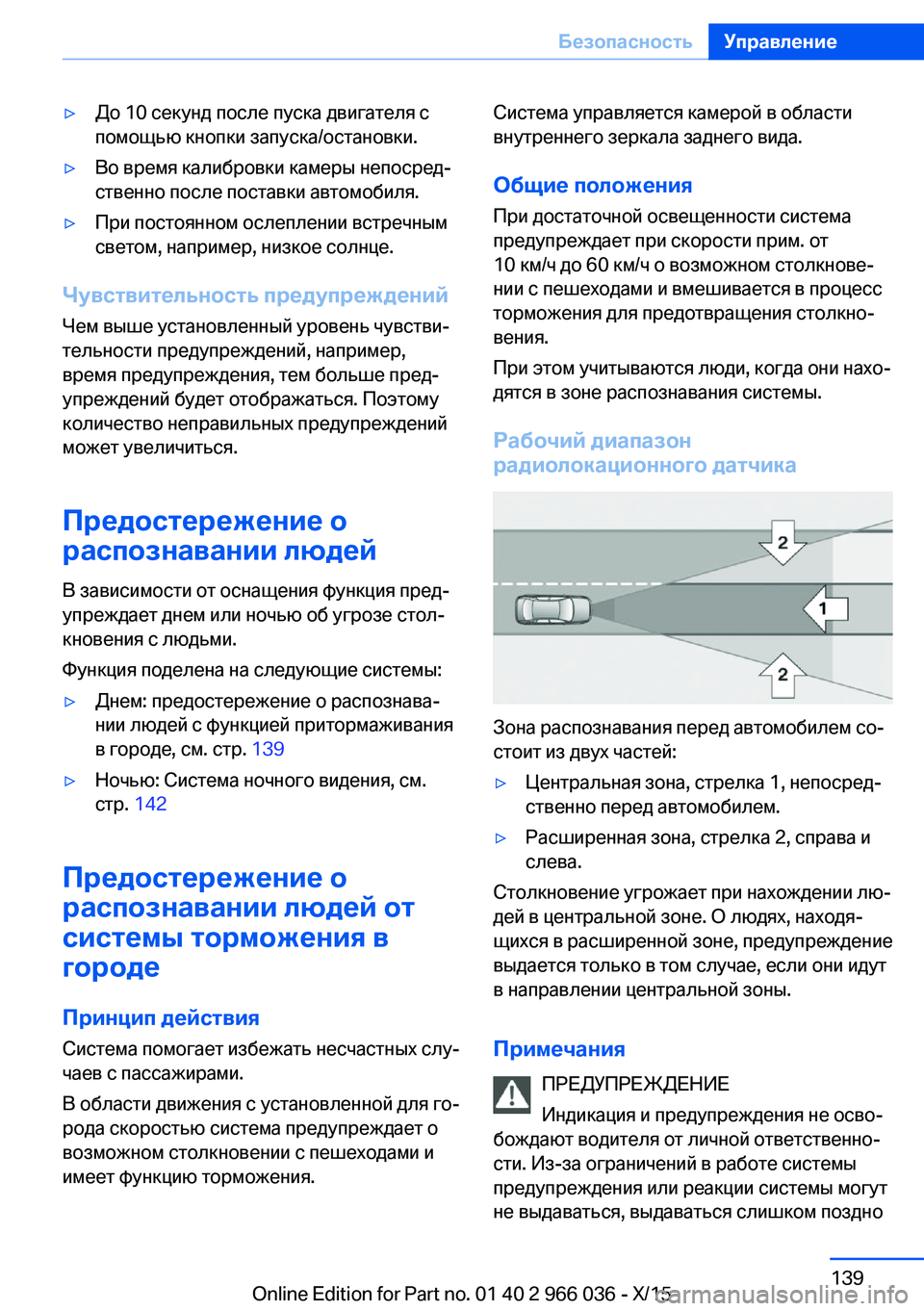

▷До 10 секунд после пуска двигателя с
помощью кнопки запуска/остановки.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При постоянном ослеплении встречным
светом, например, низкое солнце.
Чувствительность предупреждений
Чем выше установленный уровень чувстви‐
тельности предупреждений, например,
время предупреждения, тем больше пред‐
упреждений будет отображаться. Поэтому
количество неправильных предупреждений
может увеличиться.
Предостережение о
распознавании людей
В зависимости от оснащения функция пред‐
упреждает днем или ночью об угрозе стол‐
кновения с людьми.
Функция поделена на следующие системы:
▷Днем: предостережение о распознава‐
нии людей с функцией притормаживания
в городе, см. стр. 139▷Ночью: Система ночного видения, см.
стр. 142
Предостережение о
распознавании людей от
системы торможения в
городе
Принцип действия
Система помогает избежать несчастных слу‐
чаев с пассажирами.
В области движения с установленной для го‐
рода скоростью система предупреждает о
возможном столкновении с пешеходами и
имеет функцию торможения.
Система управляется камерой в области
внутреннего зеркала заднего вида.
Общие положения При достаточной освещенности система
предупреждает при скорости прим. от
10 км/ч до 60 км/ч о возможном столкнове‐
нии с пешеходами и вмешивается в процесс
торможения для предотвращения столкно‐
вения.
При этом учитываются люди, когда они нахо‐
дятся в зоне распознавания системы.
Рабочий диапазон
радиолокационного датчика
Зона распознавания перед автомобилем со‐
стоит из двух частей:
▷Центральная зона, стрелка 1, непосред‐
ственно перед автомобилем.▷Расширенная зона, стрелка 2, справа и
слева.
Столкновение угрожает при нахождении лю‐
дей в центральной зоне. О людях, находя‐
щихся в расширенной зоне, предупреждение
выдается только в том случае, если они идут
в направлении центральной зоны.
Примечания ПРЕДУПРЕЖДЕНИЕ
Индикация и предупреждения не осво‐
бождают водителя от личной ответственно‐
сти. Из-за ограничений в работе системы
предупреждения или реакции системы могут
не выдаваться, выдаваться слишком поздно
Seite 139БезопасностьУправление139
Online Edition for Part no. 01 40 2 966 036 - X/15

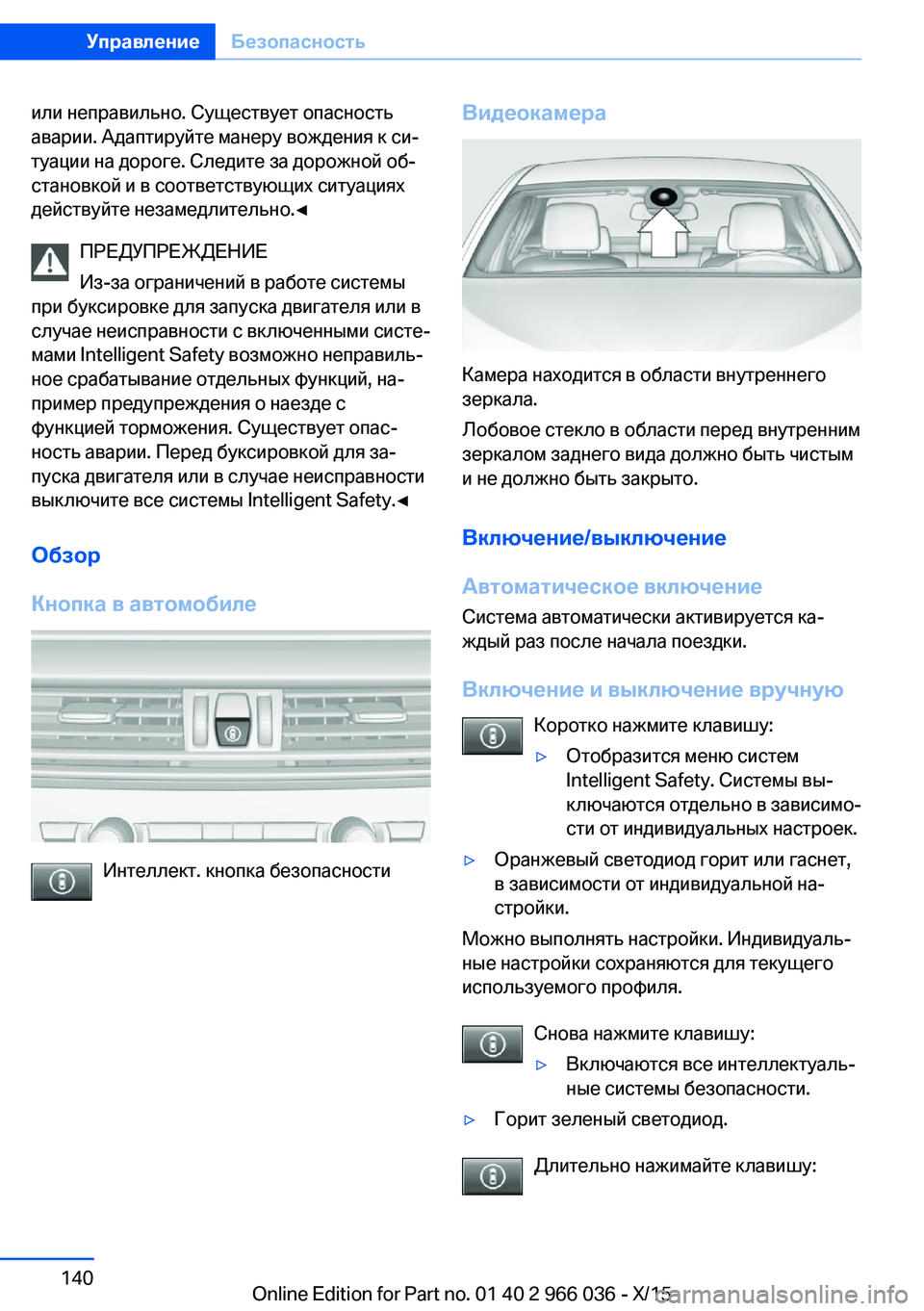

или неправильно. Существует опасность
аварии. Адаптируйте манеру вождения к си‐
туации на дороге. Следите за дорожной об‐
становкой и в соответствующих ситуациях
действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
Из-за ограничений в работе системы
при буксировке для запуска двигателя или в
случае неисправности с включенными систе‐
мами Intelligent Safety возможно неправиль‐
ное срабатывание отдельных функций, на‐
пример предупреждения о наезде с
функцией торможения. Существует опас‐
ность аварии. Перед буксировкой для за‐
пуска двигателя или в случае неисправности
выключите все системы Intelligent Safety.◀
Обзор
Кнопка в автомобиле
Интеллект. кнопка безопасности
Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключение
Автоматическое включение
Система автоматически активируется ка‐
ждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:
▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
Seite 140УправлениеБезопасность140
Online Edition for Part no. 01 40 2 966 036 - X/15

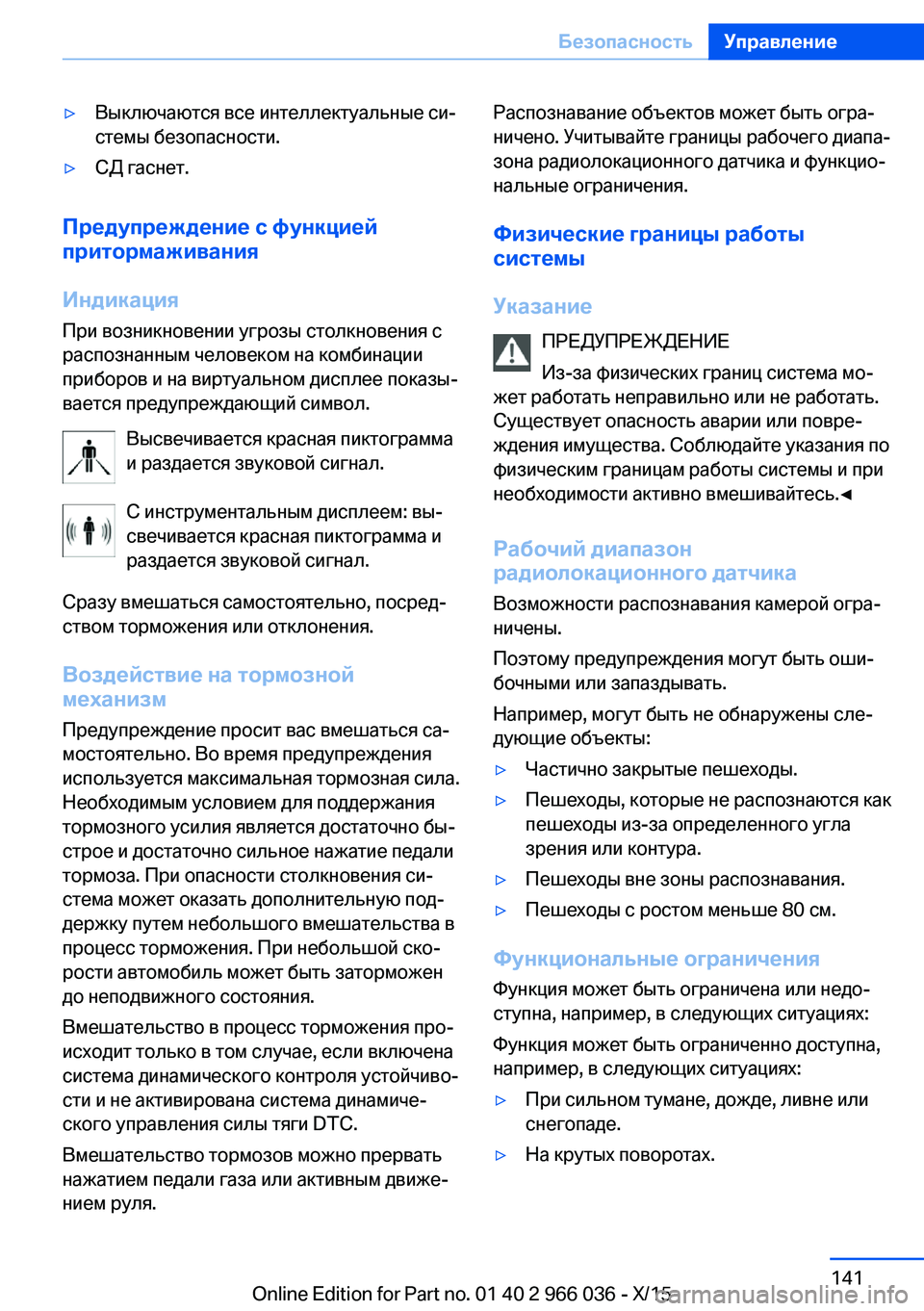

▷Выключаются все интеллектуальные си‐
стемы безопасности.▷СД гаснет.
Предупреждение с функцией
притормаживания
Индикация При возникновении угрозы столкновения с
распознанным человеком на комбинации
приборов и на виртуальном дисплее показы‐
вается предупреждающий символ.
Высвечивается красная пиктограмма
и раздается звуковой сигнал.
С инструментальным дисплеем: вы‐
свечивается красная пиктограмма и
раздается звуковой сигнал.
Сразу вмешаться самостоятельно, посред‐
ством торможения или отклонения.
Воздействие на тормозной
механизм
Предупреждение просит вас вмешаться са‐
мостоятельно. Во время предупреждения используется максимальная тормозная сила.
Необходимым условием для поддержания
тормозного усилия является достаточно бы‐
строе и достаточно сильное нажатие педали
тормоза. При опасности столкновения си‐
стема может оказать дополнительную под‐
держку путем небольшого вмешательства в
процесс торможения. При небольшой ско‐
рости автомобиль может быть заторможен
до неподвижного состояния.
Вмешательство в процесс торможения про‐
исходит только в том случае, если включена
система динамического контроля устойчиво‐
сти и не активирована система динамиче‐
ского управления силы тяги DTC.
Вмешательство тормозов можно прервать
нажатием педали газа или активным движе‐
нием руля.
Распознавание объектов может быть огра‐
ничено. Учитывайте границы рабочего диапа‐
зона радиолокационного датчика и функцио‐
нальные ограничения.
Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Рабочий диапазон
радиолокационного датчика
Возможности распознавания камерой огра‐
ничены.
Поэтому предупреждения могут быть оши‐
бочными или запаздывать.
Например, могут быть не обнаружены сле‐
дующие объекты:▷Частично закрытые пешеходы.▷Пешеходы, которые не распознаются как
пешеходы из-за определенного угла
зрения или контура.▷Пешеходы вне зоны распознавания.▷Пешеходы с ростом меньше 80 см.
Функциональные ограничения
Функция может быть ограничена или недо‐
ступна, например, в следующих ситуациях:
Функция может быть ограниченно доступна,
например, в следующих ситуациях:
▷При сильном тумане, дожде, ливне или
снегопаде.▷На крутых поворотах.Seite 141БезопасностьУправление141
Online Edition for Part no. 01 40 2 966 036 - X/15

▷При деактивации системы регулировки
устойчивости движения, например, DSC OFF.▷Когда видимая зона камеры или лобовое
стекло загрязнено или закрыто.▷До 10 секунд после пуска двигателя с
помощью кнопки запуска/остановки.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При постоянном ослеплении встречным
светом, например, низкое солнце.▷В темноте.

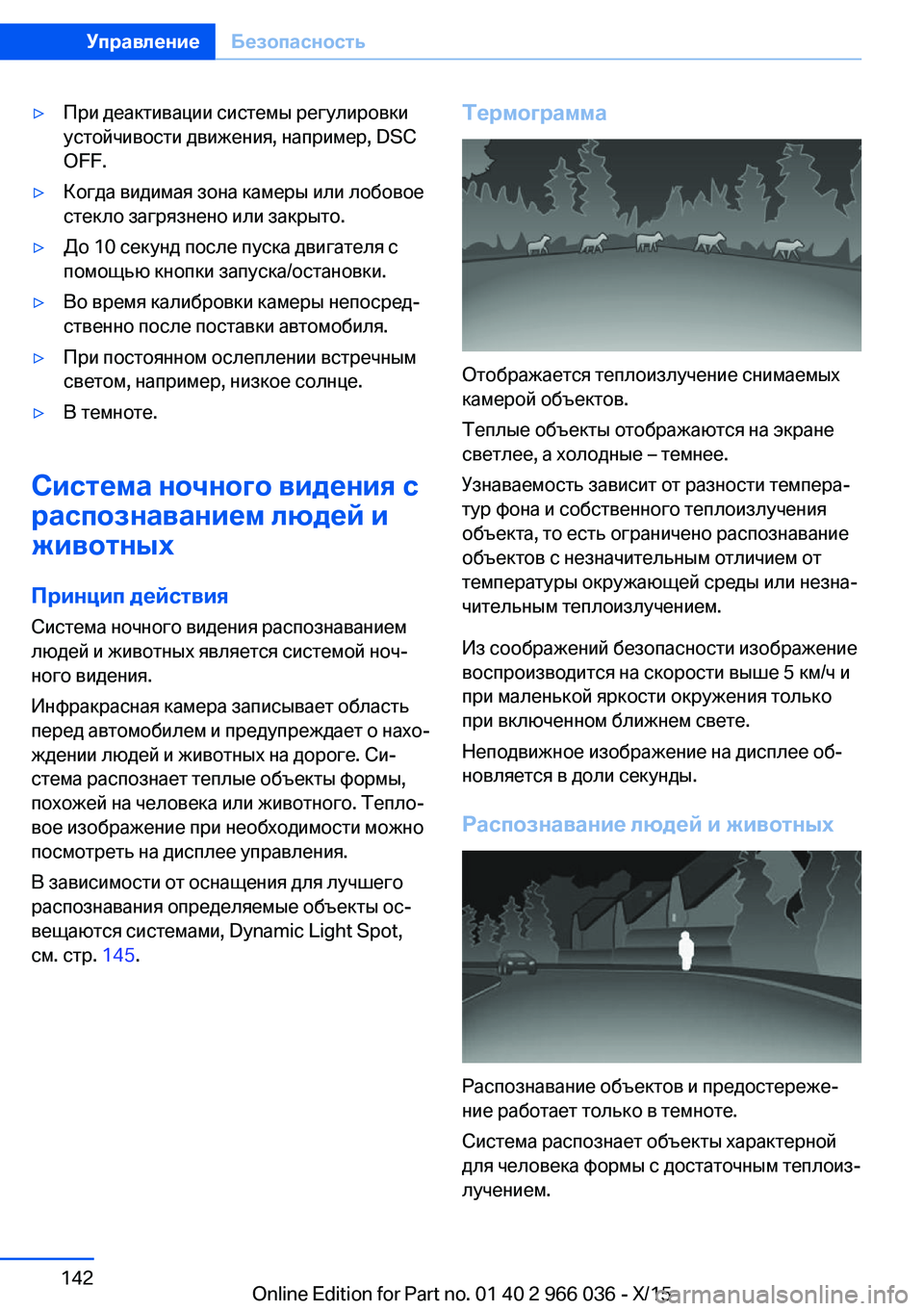

Система ночного видения с
распознаванием людей и
животных
Принцип действия
Система ночного видения распознаванием
людей и животных является системой ноч‐
ного видения.
Инфракрасная камера записывает область
перед автомобилем и предупреждает о нахо‐
ждении людей и животных на дороге. Си‐
стема распознает теплые объекты формы,
похожей на человека или животного. Тепло‐
вое изображение при необходимости можно
посмотреть на дисплее управления.
В зависимости от оснащения для лучшего
распознавания определяемые объекты ос‐
вещаются системами, Dynamic Light Spot,
см. стр. 145.
Термограмма
Отображается теплоизлучение снимаемых
камерой объектов.
Теплые объекты отображаются на экране
светлее, а холодные – темнее.
Узнаваемость зависит от разности темпера‐
тур фона и собственного теплоизлучения
объекта, то есть ограничено распознавание
объектов с незначительным отличием от
температуры окружающей среды или незна‐
чительным теплоизлучением.
Из соображений безопасности изображение
воспроизводится на скорости выше 5 км/ч и
при маленькой яркости окружения только
при включенном ближнем свете.
Неподвижное изображение на дисплее об‐
новляется в доли секунды.
Распознавание людей и животных
Распознавание объектов и предостереже‐
ние работает только в темноте.
Система распознает объекты характерной
для человека формы с достаточным теплоиз‐
лучением.
Seite 142УправлениеБезопасность142
Online Edition for Part no. 01 40 2 966 036 - X/15

Дополнительно система распознает живот‐
ных определенного размера, например, кос‐
ули.
Индикация на дисплее управления при вклю‐
ченном тепловом изображении:▷Распознанные системой люди: бледно-
желтый цвет.▷Распознанные системой животные:
темно-желтый цвет.
Радиус действия системы распознавания
объектов, в хороших условиях видимости:
▷Распознавание людей: примерно до
100 м▷Распознавание больших животных: при‐
мерно до 150 м▷Распознавание средних животных: при‐
мерно до 70 м
Воздействия окружающей среды могут ог‐
раничить доступность функции распознава‐
ния объектов.
Если системы автомобиля определили, что
автомобиль находится в населенном пункте,
распознавание животных временно выклю‐
чается.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐ туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопки в автомобиле
Интеллект. кнопка безопасности
Вкл./выкл. теплового изображения
Видеокамера
При низких температурах наружного воздуха
производится автоматический обогрев ка‐
меры.
Во время чистки фар автоматически произ‐
водится очистка объектива видеокамеры.
Seite 143БезопасностьУправление143
Online Edition for Part no. 01 40 2 966 036 - X/15

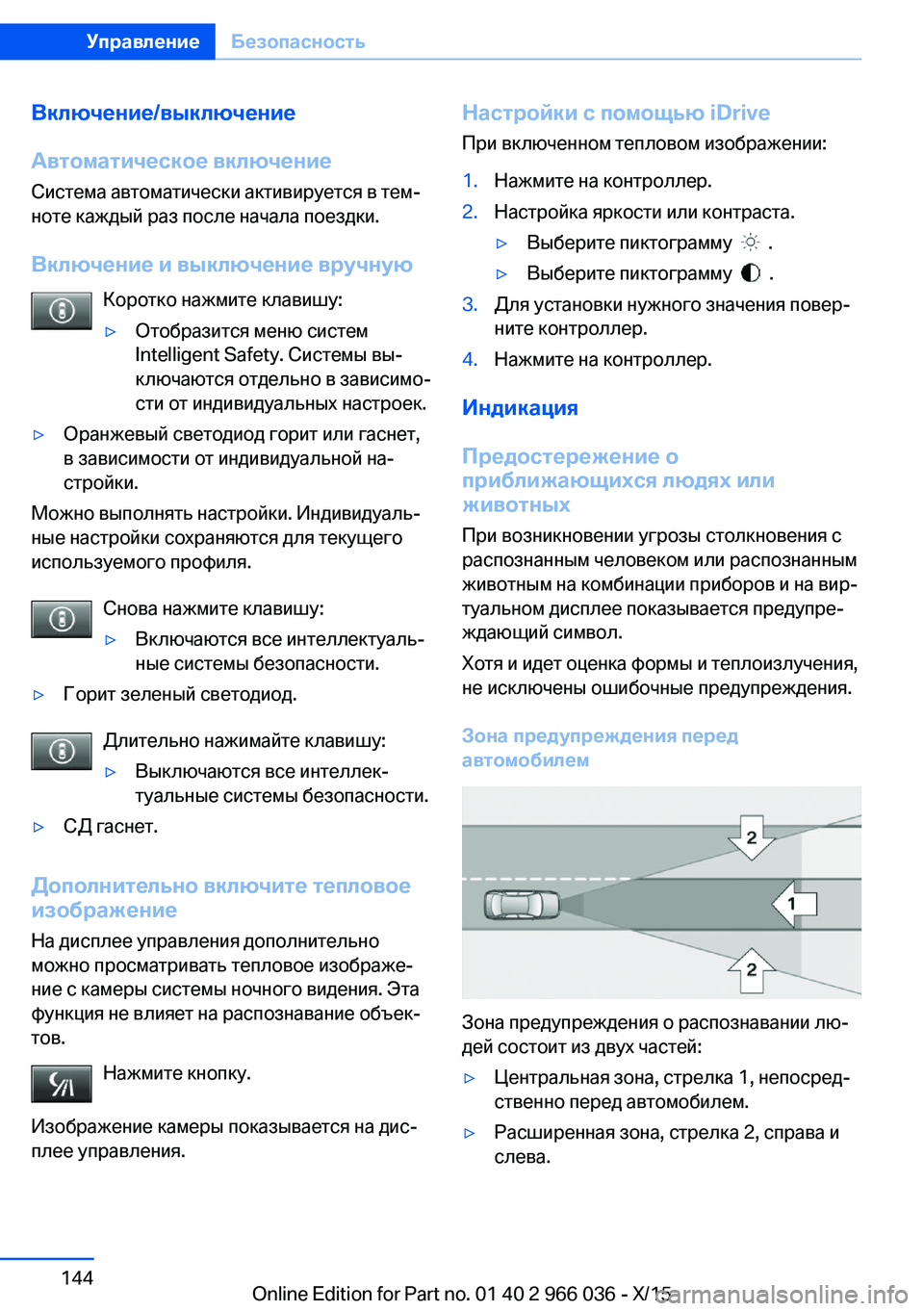

Включение/выключение
Автоматическое включение Система автоматически активируется в тем‐
ноте каждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Дополнительно включите тепловое изображение
На дисплее управления дополнительно
можно просматривать тепловое изображе‐
ние с камеры системы ночного видения. Эта
функция не влияет на распознавание объек‐
тов.
Нажмите кнопку.
Изображение камеры показывается на дис‐
плее управления.
Настройки с помощью iDrive
При включенном тепловом изображении:1.Нажмите на контроллер.2.Настройка яркости или контраста.▷Выберите пиктограмму .▷Выберите пиктограмму .3.Для установки нужного значения повер‐
ните контроллер.4.Нажмите на контроллер.
Индикация
Предостережение о
приближающихся людях или
животных
При возникновении угрозы столкновения с
распознанным человеком или распознанным
животным на комбинации приборов и на вир‐
туальном дисплее показывается предупре‐
ждающий символ.
Хотя и идет оценка формы и теплоизлучения,
не исключены ошибочные предупреждения.
Зона предупреждения перед
автомобилем
Зона предупреждения о распознавании лю‐
дей состоит из двух частей:
▷Центральная зона, стрелка 1, непосред‐
ственно перед автомобилем.▷Расширенная зона, стрелка 2, справа и
слева.Seite 144УправлениеБезопасность144
Online Edition for Part no. 01 40 2 966 036 - X/15
