Защитное действиеНадувные подушки безопасности срабаты‐
вают не при любых столкновениях. Напри‐
мер, они не срабатывают при незначитель‐
ных авариях, иногда – при ударах сзади.
Указания по оптимальному
защитному действию подушек
безопасности
ПРЕДУПРЕЖДЕНИЕ
При неправильном положении сидений
или нарушении зоны раскрытия подушек
безопасности система подушек безопасно‐
сти не может обеспечить защиту, как пред‐
писано, или может стать причиной дополни‐
тельных травм в результате срабатывания.
Существует опасность травмирования или
опасность для жизни. Соблюдайте указания
по оптимальному защитному действию си‐
стемы подушек безопасности.◀▷Не прислоняйтесь к надувным подушкам
безопасности.▷Следите за тем, чтобы пассажиры дер‐
жали голову на достаточном расстоянии
от боковой подушки безопасности.▷Всегда берите рулевое колесо за обод.
Держите руки в положении 3 и 9 часов,
для того чтобы максимально снизить
риск повреждения рук при срабатывании
надувной подушки безопасности.▷Следите за тем, чтобы пассажир пере‐
днего сиденья сидел надлежащим об‐
разом, т. е. не опирался ногами или сто‐
пами на панель приборов.▷Между подушками безопасности и
людьми не должны находиться другие
люди, животные или предметы.▷Запрещается оклеивать, обтягивать или
любым другим способом видоизменять
крышки надувных подушек безопасно‐
сти.▷Оставляйте свободными панель прибо‐
ров и лобовое стекло в области стороныпереднего пассажира, т. е. не закрывайте
их клейкой пленкой или чехлами и не ус‐
танавливайте держатели, например для
навигационного прибора или мобильного
телефона.▷Не используйте крышку фронтальной по‐
душки безопасности на сиденье пере‐
днего пассажира в качестве места для
хранения вещей.▷Не используйте на передних сиденьях
чехлы и обивку, не кладите на них другие
предметы, которые в специальном по‐
рядке не разрешены для использования
на сиденьях со встроенными боковыми
подушками безопасности.▷Запрещается вешать на спинки сидений
предметы одежды, например, куртки.▷Ни в коем случае не вносите никаких из‐
менений в электропроводку системы и ее
отдельные компоненты. Это относится
также к кожухам рулевого колеса, па‐
нели приборов и сидений.▷Не демонтируйте систему подушек без‐
опасности.
Также при соблюдении всех указаний, в за‐
висимости от обстоятельств, не исклю‐
чаются повреждения в результате контакта с
воздушными подушками безопасности.
У чувствительных пассажиров из-за шума от
зажигания и надувания могут возникнуть
кратковременные, как правило, недлитель‐
ные нарушения слуха.
Работоспособность подушек
безопасности
Примечания ПРЕДУПРЕЖДЕНИЕ
После срабатывания системы подушек
безопасности ее отдельные компоненты мо‐
гут быть горячими. Существует опасность
травмирования. Не прикасайтесь к отдель‐ ным компонентам системы.◀
Seite 121БезопасностьУправление121
Online Edition for Part no. 01 40 2 966 036 - X/15

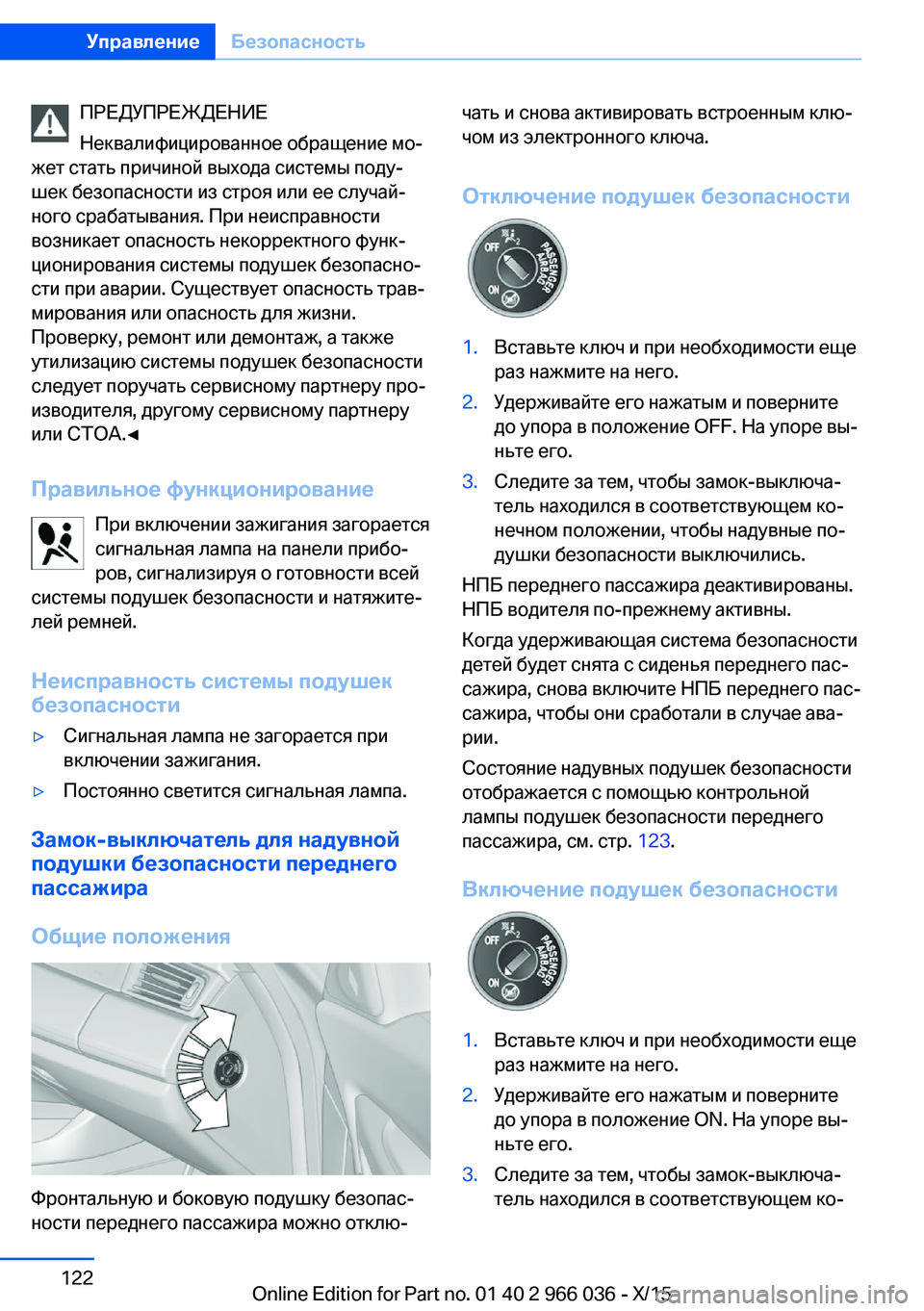

ПРЕДУПРЕЖДЕНИЕ
Неквалифицированное обращение мо‐
жет стать причиной выхода системы поду‐
шек безопасности из строя или ее случай‐
ного срабатывания. При неисправности
возникает опасность некорректного функ‐
ционирования системы подушек безопасно‐
сти при аварии. Существует опасность трав‐
мирования или опасность для жизни.
Проверку, ремонт или демонтаж, а также
утилизацию системы подушек безопасности
следует поручать сервисному партнеру про‐
изводителя, другому сервисному партнеру
или СТОА.◀
Правильное функционирование При включении зажигания загорается
сигнальная лампа на панели прибо‐
ров, сигнализируя о готовности всей
системы подушек безопасности и натяжите‐
лей ремней.
Неисправность системы подушек
безопасности▷Сигнальная лампа не загорается при
включении зажигания.▷Постоянно светится сигнальная лампа.
Замок-выключатель для надувной
подушки безопасности переднего пассажира
Общие положения
Фронтальную и боковую подушку безопас‐
ности переднего пассажира можно отклю‐
чать и снова активировать встроенным клю‐
чом из электронного ключа.
Отключение подушек безопасности1.Вставьте ключ и при необходимости еще
раз нажмите на него.2.Удерживайте его нажатым и поверните
до упора в положение OFF. На упоре вы‐
ньте его.3.Следите за тем, чтобы замок-выключа‐
тель находился в соответствующем ко‐
нечном положении, чтобы надувные по‐
душки безопасности выключились.
НПБ переднего пассажира деактивированы.
НПБ водителя по-прежнему активны.
Когда удерживающая система безопасности
детей будет снята с сиденья переднего пас‐
сажира, снова включите НПБ переднего пас‐
сажира, чтобы они сработали в случае ава‐
рии.
Состояние надувных подушек безопасности
отображается с помощью контрольной
лампы подушек безопасности переднего
пассажира, см. стр. 123.
Включение подушек безопасности
1.Вставьте ключ и при необходимости еще
раз нажмите на него.2.Удерживайте его нажатым и поверните
до упора в положение ON. На упоре вы‐
ньте его.3.Следите за тем, чтобы замок-выключа‐
тель находился в соответствующем ко‐Seite 122УправлениеБезопасность122
Online Edition for Part no. 01 40 2 966 036 - X/15

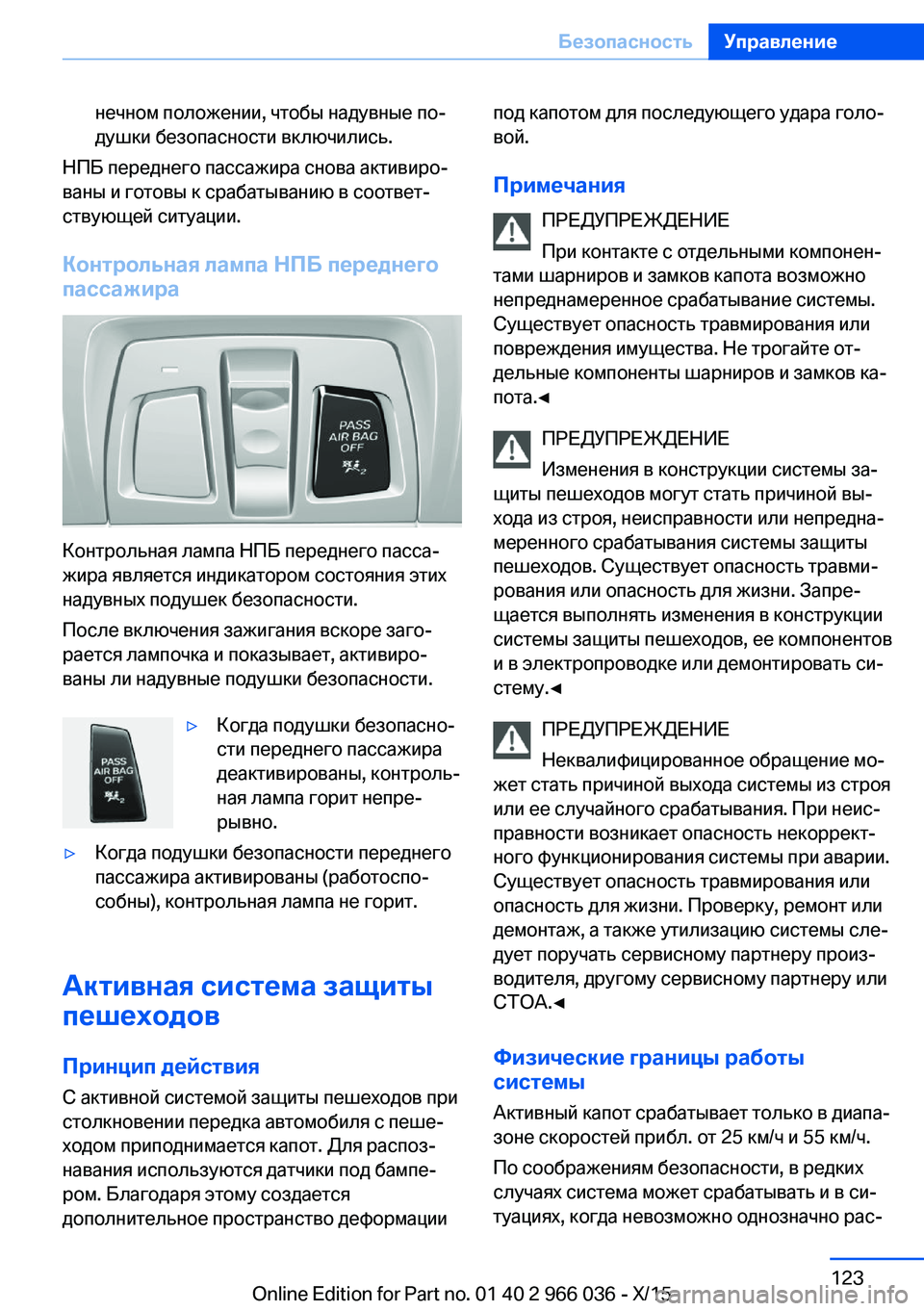

нечном положении, чтобы надувные по‐
душки безопасности включились.
НПБ переднего пассажира снова активиро‐
ваны и готовы к срабатыванию в соответ‐
ствующей ситуации.
Контрольная лампа НПБ переднего
пассажира
Контрольная лампа НПБ переднего пасса‐
жира является индикатором состояния этих
надувных подушек безопасности.
После включения зажигания вскоре заго‐
рается лампочка и показывает, активиро‐
ваны ли надувные подушки безопасности.
▷Когда подушки безопасно‐
сти переднего пассажира
деактивированы, контроль‐
ная лампа горит непре‐
рывно.▷Когда подушки безопасности переднего
пассажира активированы (работоспо‐
собны), контрольная лампа не горит.
Активная система защиты
пешеходов
Принцип действия
С активной системой защиты пешеходов при
столкновении передка автомобиля с пеше‐
ходом приподнимается капот. Для распоз‐ навания используются датчики под бампе‐
ром. Благодаря этому создается
дополнительное пространство деформации
под капотом для последующего удара голо‐
вой.
Примечания ПРЕДУПРЕЖДЕНИЕ
При контакте с отдельными компонен‐
тами шарниров и замков капота возможно
непреднамеренное срабатывание системы.
Существует опасность травмирования или
повреждения имущества. Не трогайте от‐
дельные компоненты шарниров и замков ка‐
пота.◀
ПРЕДУПРЕЖДЕНИЕ
Изменения в конструкции системы за‐
щиты пешеходов могут стать причиной вы‐ хода из строя, неисправности или непредна‐
меренного срабатывания системы защиты
пешеходов. Существует опасность травми‐
рования или опасность для жизни. Запре‐
щается выполнять изменения в конструкции
системы защиты пешеходов, ее компонентов
и в электропроводке или демонтировать си‐
стему.◀
ПРЕДУПРЕЖДЕНИЕ
Неквалифицированное обращение мо‐
жет стать причиной выхода системы из строя
или ее случайного срабатывания. При неис‐
правности возникает опасность некоррект‐
ного функционирования системы при аварии.
Существует опасность травмирования или
опасность для жизни. Проверку, ремонт или
демонтаж, а также утилизацию системы сле‐
дует поручать сервисному партнеру произ‐
водителя, другому сервисному партнеру или
СТОА.◀
Физические границы работы
системы
Активный капот срабатывает только в диапа‐
зоне скоростей прибл. от 25 км/ч и 55 км/ч.
По соображениям безопасности, в редких
случаях система может срабатывать и в си‐
туациях, когда невозможно однозначно рас‐Seite 123БезопасностьУправление123
Online Edition for Part no. 01 40 2 966 036 - X/15

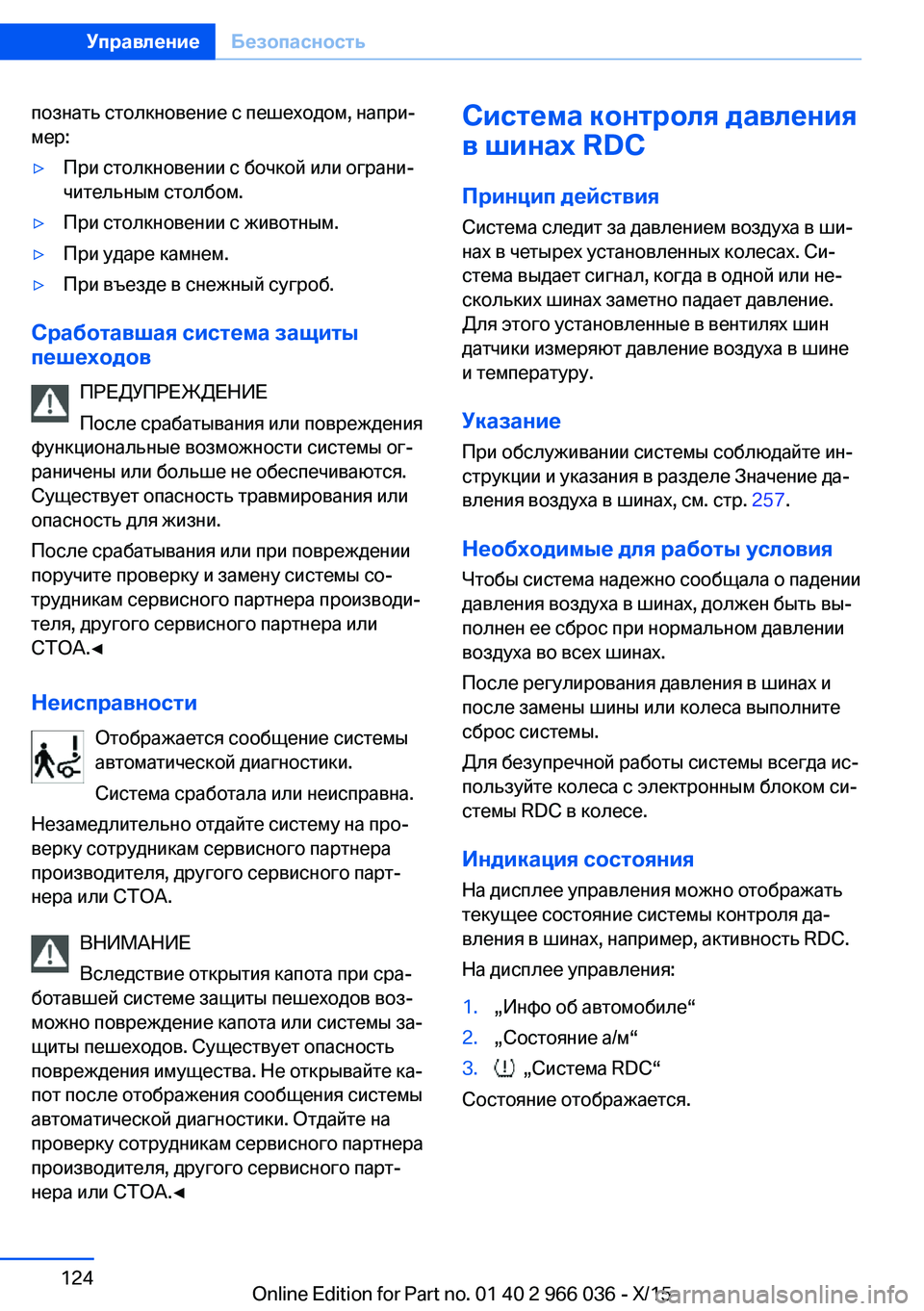

познать столкновение с пешеходом, напри‐
мер:▷При столкновении с бочкой или ограни‐
чительным столбом.▷При столкновении с животным.▷При ударе камнем.▷При въезде в снежный сугроб.
Сработавшая система защиты
пешеходов
ПРЕДУПРЕЖДЕНИЕ
После срабатывания или повреждения
функциональные возможности системы ог‐
раничены или больше не обеспечиваются.
Существует опасность травмирования или
опасность для жизни.
После срабатывания или при повреждении
поручите проверку и замену системы со‐
трудникам сервисного партнера производи‐
теля, другого сервисного партнера или
СТОА.◀
Неисправности Отображается сообщение системы
автоматической диагностики.
Система сработала или неисправна.
Незамедлительно отдайте систему на про‐
верку сотрудникам сервисного партнера
производителя, другого сервисного парт‐
нера или СТОА.
ВНИМАНИЕ
Вследствие открытия капота при сра‐
ботавшей системе защиты пешеходов воз‐
можно повреждение капота или системы за‐
щиты пешеходов. Существует опасность
повреждения имущества. Не открывайте ка‐
пот после отображения сообщения системы
автоматической диагностики. Отдайте на
проверку сотрудникам сервисного партнера
производителя, другого сервисного парт‐
нера или СТОА.◀
Система контроля давления
в шинах RDC
Принцип действия
Система следит за давлением воздуха в ши‐
нах в четырех установленных колесах. Си‐
стема выдает сигнал, когда в одной или не‐
скольких шинах заметно падает давление.
Для этого установленные в вентилях шин
датчики измеряют давление воздуха в шине
и температуру.
Указание
При обслуживании системы соблюдайте ин‐
струкции и указания в разделе Значение да‐
вления воздуха в шинах, см. стр. 257.
Необходимые для работы условия
Чтобы система надежно сообщала о падении
давления воздуха в шинах, должен быть вы‐
полнен ее сброс при нормальном давлении
воздуха во всех шинах.
После регулирования давления в шинах и
после замены шины или колеса выполните
сброс системы.
Для безупречной работы системы всегда ис‐
пользуйте колеса с электронным блоком си‐
стемы RDC в колесе.
Индикация состояния На дисплее управления можно отображать
текущее состояние системы контроля да‐
вления в шинах, например, активность RDC.
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3. „Система RDC“
Состояние отображается.
Seite 124УправлениеБезопасность124
Online Edition for Part no. 01 40 2 966 036 - X/15

Индикатор состоянияСостояние шин и системы отображается
цветом колес и текстом на дисплее управле‐
ния.
Все колеса зеленые Система активна и сообщает о сохраненном
при сбросе давлении в шинах.
Одно колесо желтое Повреждение шины или чрезмерное паде‐
ние давления в указанной шине.
Все колеса желтые Повреждение шины или чрезмерное паде‐
ние давления в нескольких шинах.
Колеса серые
Система не может распознать повреждение
шины. Причины:▷Проведен сброс системы.▷Сбой в работе.
Дополнительная информация
Индикатор состояния дополнительно отоб‐
ражает текущие давления и температуры в
шинах в зависимости от модели. Отображае‐
мые значения являются моментальными из‐
меренными значениями и могут измениться в
ходе движения или под воздействием погод‐
ных условий.
Осуществление сброса
После регулирования давления в шинах и
после замены шины или колеса выполните
сброс системы.
На дисплее управления и на автомобиле:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Переустановить“4.Заведите двигатель, но с места не тро‐
гайтесь.5.Сброс значений давления воздуха в ши‐
нах: „Переустановить“.6.Трогайтесь.
Колеса изображаются серым цветом, и по‐
является статус.
После кратковременного движения на ско‐
рости свыше 30 км/чзначения давления шин
принимаются как заданные значения. Во
время движения сброс автоматически завер‐
шается.
Отображается ход процедуры сброса.
После успешно завершенного сброса ко‐
леса отображаются на дисплее управления
зеленым цветом и появляется текст:
„Система контроля давления в шинах (RDC)
включена.“.
Движение можно прервать в любое время.
Сброс продолжится автоматически при воз‐
обновлении движения.
Сообщение при низком давлении в
шинах
Светится желтая сигнальная лампа.
Отображается сообщение системы
автоматической диагностики.
▷Прокол шины или чрезмерное падение
давления в одной из шин.▷Сброс системы не выполнен. Так си‐
стема сообщает о давлении воздуха в
шинах при последнем сбросе.1.Сбавьте скорость и осторожно остано‐
витесь. Избегайте при этом резких воз‐
действий на рулевое управление и тор‐
моза.2.Убедитесь, что автомобиль оснащен
стандартными шинами или шинами
Runflat.
Шины Runflat, см. стр. 261, обозначены
круглым символом с буквами RSC на бо‐
ковине.Seite 125БезопасностьУправление125
Online Edition for Part no. 01 40 2 966 036 - X/15

ПРЕДУПРЕЖДЕНИЕ
Поврежденная шина Runflat со сли‐
шком низким или отсутствующим давлением
отрицательно влияет на ходовые качества
автомобиля, например, управляемость и
тормозные характеристики. Шины Runflat
могут поддерживать ограниченную устойчи‐
вость. Существует опасность аварии. Запре‐
щается продолжать движение, если автомо‐
биль не оснащен шинами Runflat.
Соблюдайте указания по использованию
шин Runflat и продолжению движения с
этими шинами.◀
При сообщении о низком давлении в шинах
при необходимости включается система ди‐
намического контроля стабильности DSC.
Порядок действий при повреждениишины
Стандартные шины1.Идентифицируйте поврежденную шину.
Для этого проверить давление во всех
четырех шинах.
Для этого может использоваться показа‐
ние давления в шинах системы Mobility,
см. стр. 261.
Если во всех шинах нормальное давле‐
ние, то, вероятно, не был произведен
сброс cистемы контроля давления в ши‐
нах. После этого выполните сброс.
Если определить повреждение шин не‐
возможно, обратитесь к сервисному
партнеру производителя, к другому сер‐
висному партнеру или на СТОА.2.Замените поврежденную шину на запас‐
ное колесо или устраните повреждение
шины, при необходимости с помощью
системы Mobility.
Использование герметика для шин, напри‐
мер, системы Mobility, может привести к по‐
вреждению электронного блока системы
RDC в колесе. В этом случае при первой же
возможности проверьте и при необходимо‐
сти замените электронику.
Шины Runflat
Максимальная скорость
Продолжать движение с поврежденной ши‐
ной можно при скорости не более 80 км/ч.
Продолжение движения с поврежденной
шиной
При дальнейшем движении с поврежденной
шиной:1.Избегайте при этом резких воздействий
на рулевое управление и тормоза.2.Не превышайте скорость 80 км/ч.3.При первой же возможности проверьте
давление воздуха во всех четырех ши‐
нах.
Если во всех шинах нормальное давле‐
ние, то, вероятно, не был произведен
сброс cистемы контроля давления в ши‐
нах. В этом случае проведите сброс.
Возможный отрезок пути при полном паде‐
нии давления воздуха в шине:
Протяженность участка пути при движении с
поврежденной шиной зависит от загрузки и
нагрузки автомобиля.
При средней нагрузке протяженность
участка может составлять около 80 км.
При движении с поврежденной шиной меня‐
ются динамические качества, например: бо‐
лее быстрый занос автомобиля при тормо‐
жении, увеличение тормозного пути или
изменение поворачиваемости. Выбрать со‐
ответствующую манеру езды. Избегайте
резкого управления или движения через
препятствия, например, бордюрные камни,
выбоины и т. п.
Поскольку протяженность участка пути су‐
щественно зависит от нагрузки на автомо‐
биль во время движения, то она может быть
в зависимости от скорости, состояния до‐
Seite 126УправлениеБезопасность126
Online Edition for Part no. 01 40 2 966 036 - X/15

рожного покрытия, температуры наружного
воздуха, загрузки автомобиля меньше и
больше при щадящей манере езды.
ПРЕДУПРЕЖДЕНИЕ
При движении с поврежденной шиной
Runflat с низким или отсутствующим давле‐
нием изменяются ходовые качества
автомобиля, например, снижается курсовая
устойчивость автомобиля при торможении,
увеличивается тормозной путь и изменяется
поворачиваемость. Существует опасность
аварии.
Выберите умеренный темп движения и не
превышайте скорость 80 км/ч.◀
ПРЕДУПРЕЖДЕНИЕ
При продолжении движения с повре‐
жденной шиной очень тяжелые прицепы мо‐
гут начать раскачиваться. Существует опас‐
ность аварии или повреждения имущества.
При движении с прицепом и поврежденной
шиной не превышайте скорость 60 км/ч.
При раскачивании немедленно тормозите и
максимально осторожно выполните необхо‐
димые корректировки рулевого управле‐
ния.◀
Окончательное повреждение шины
Необычные вибрации и сильный шум во
время движения могут свидетельствовать об
окончательном выходе поврежденной шины
из строя.
Сбавьте скорость и остановитесь. Части
шины могут начать разрушаться, что может
привести к аварии.
Не продолжайте движение, обратитесь к
сервисному партнеру производителя, к дру‐
гому сервисному партнеру или на СТОА.
Сообщение при успешной проверке
давления воздуха в шинах
Сообщение системы автоматической диаг‐
ностики появляется в следующих ситуациях:▷Система распознала замену колеса без
выполнения сброса.▷Накачивание выполнено ненадлежащим
образом.▷По сравнению с последним подтвержде‐
нием давление воздуха в шине упало.
В этом случае:
▷Проверьте и при необходимости отрегу‐
лируйте давление воздуха в шинах.▷При замене колеса выполните сброс си‐
стемы.
Физические границы работы
системы
Система работает не корректно, если сброс
не проводился. Например, система сооб‐
щает о повреждении шины несмотря на вер‐
ное давление в шине.
Давление воздуха в шине зависит от темпе‐
ратуры шины. При повышении температуры
шины в поездке или при солнечном освеще‐
нии повышается давление в шине. Давления
воздуха в шине уменьшается по мере умень‐
шения температуры шины. Вследствие этого
при падении температуры может выдаваться
сообщение о падении давления в шинах.
Система не срабатывает в случае внезап‐
ного сильного повреждения шины под влия‐
нием внешних воздействий.
Неисправности Желтая сигнальная лампа мигает и
светится затем непрерывно. Отобра‐
жается сообщение системы автома‐
тической диагностики. Невозможно распоз‐
нать неисправность шины или падение
давления воздуха в шине.
Примеры и рекомендации для следующих
ситуаций:
▷Колесо установлено без RDC-электро‐
ники. При необходимости отдайте на про‐
верку сотрудникам сервисного партнераSeite 127БезопасностьУправление127
Online Edition for Part no. 01 40 2 966 036 - X/15

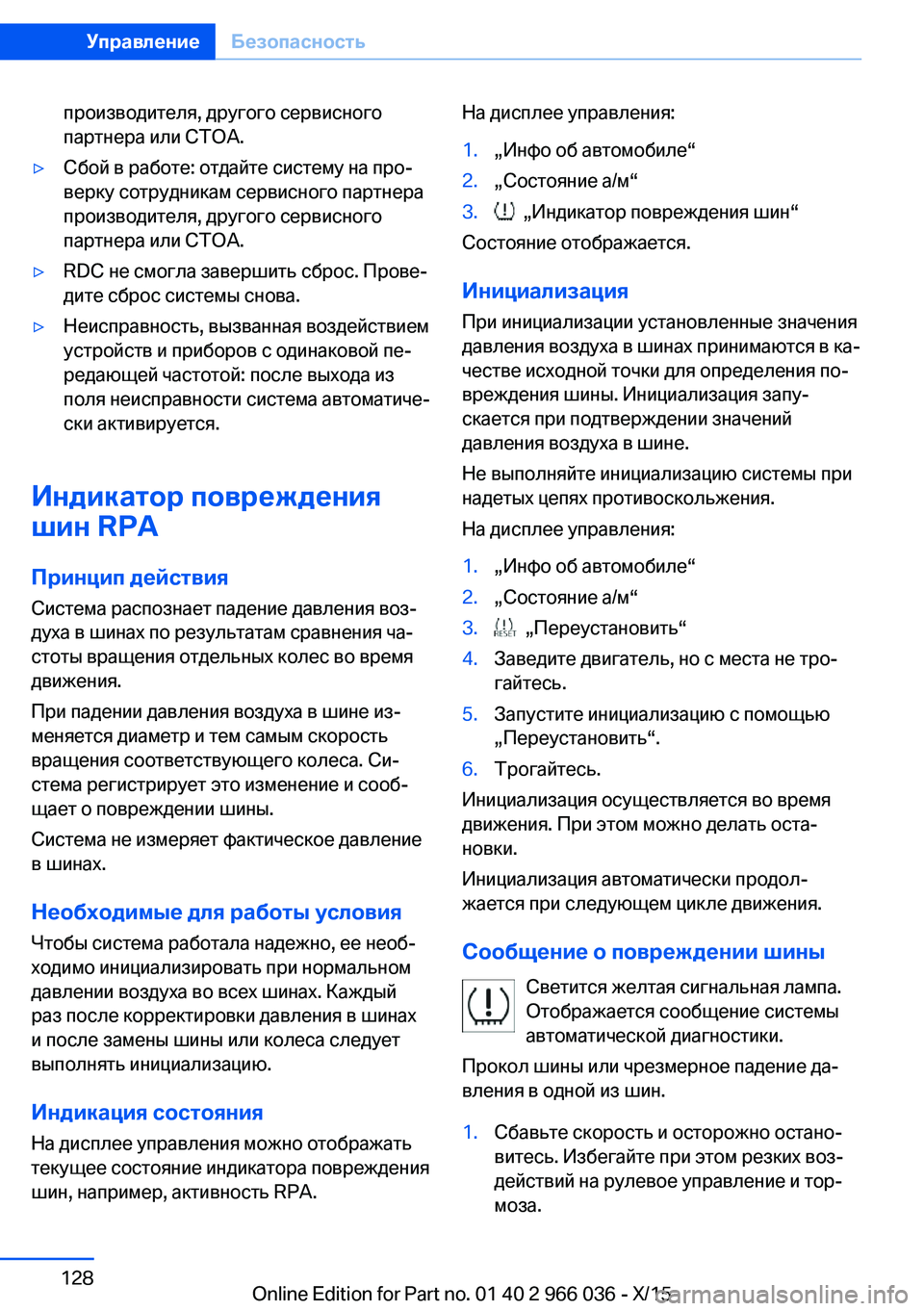

производителя, другого сервисного
партнера или СТОА.▷Сбой в работе: отдайте систему на про‐
верку сотрудникам сервисного партнера
производителя, другого сервисного
партнера или СТОА.▷RDC не смогла завершить сброс. Прове‐
дите сброс системы снова.▷Неисправность, вызванная воздействием
устройств и приборов с одинаковой пе‐
редающей частотой: после выхода из
поля неисправности система автоматиче‐
ски активируется.
Индикатор повреждения
шин RPA
Принцип действия
Система распознает падение давления воз‐
духа в шинах по результатам сравнения ча‐
стоты вращения отдельных колес во время
движения.
При падении давления воздуха в шине из‐
меняется диаметр и тем самым скорость
вращения соответствующего колеса. Си‐
стема регистрирует это изменение и сооб‐
щает о повреждении шины.
Система не измеряет фактическое давление
в шинах.
Необходимые для работы условия Чтобы система работала надежно, ее необ‐
ходимо инициализировать при нормальном давлении воздуха во всех шинах. Каждый
раз после корректировки давления в шинах
и после замены шины или колеса следует
выполнять инициализацию.
Индикация состояния На дисплее управления можно отображать
текущее состояние индикатора повреждения
шин, например, активность RPA.
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3. „Индикатор повреждения шин“
Состояние отображается.
Инициализация При инициализации установленные значения
давления воздуха в шинах принимаются в ка‐
честве исходной точки для определения по‐
вреждения шины. Инициализация запу‐
скается при подтверждении значений
давления воздуха в шине.
Не выполняйте инициализацию системы при
надетых цепях противоскольжения.
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Переустановить“4.Заведите двигатель, но с места не тро‐
гайтесь.5.Запустите инициализацию с помощью
„Переустановить“.6.Трогайтесь.
Инициализация осуществляется во время
движения. При этом можно делать оста‐
новки.
Инициализация автоматически продол‐
жается при следующем цикле движения.
Сообщение о повреждении шины Светится желтая сигнальная лампа.
Отображается сообщение системы
автоматической диагностики.
Прокол шины или чрезмерное падение да‐
вления в одной из шин.
1.Сбавьте скорость и осторожно остано‐
витесь. Избегайте при этом резких воз‐
действий на рулевое управление и тор‐
моза.Seite 128УправлениеБезопасность128
Online Edition for Part no. 01 40 2 966 036 - X/15
