Parkering ved hjelp av kjørefelt- og
snuradiuslinjer1.Posisjoner kjøretøyet slik at snuradiuslinjer
fører inn i begrensningene til parkeringslu‐
ken.2.Vri rattet slik at kjørefeltlinjen dekker den
tilsvarende snuradiuslinjen.
Innstilling av visningen
Lysstyrke
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC, se side 139.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Side View
Prinsipp Sive View gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på Kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrerer to kameraer i de
fremre kjøretøyområdet trafikkrommet på si‐
den.
Merknader Bildene fra begge kameraer vises samtidig på
kontrolldisplayet.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀Seite 145KjørekomfortBetjening145
Online Edition for Part no. 01 40 2 966 263 - X/15

Oversikt
Knapp i kjøretøyet
Side View
Kameraer
To kameraer som er integrert i støtfangerne
brukes til registrering.
De to kameraobjektivene befinner seg på siden
i støtfangeren.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 232.
Slå på/av
Manuell inn-/utkobling Trykk knappen.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Indikator Trafikkrommet på siden vises i kontrolldi‐
splayet.
Hjelpelinjer på nedre kant av bildet viser posi‐
sjonen til kjøretøyfronten.
Lysstyrke
Ved aktivert Side View:
1. "Lysstyrke"2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Ved aktivert Side View:
1. "Kontrast"2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Grensene til systemet
Registreringsområdet til kameraene er maks.
100 m.
Top View
Prinsipp
Top View hjelper ved parkering og rangering.
Til dette vises dør- og kjørebaneområdet til
kjøretøyet på kontrolldisplayet.
Seite 146BetjeningKjørekomfort146
Online Edition for Part no. 01 40 2 966 263 - X/15

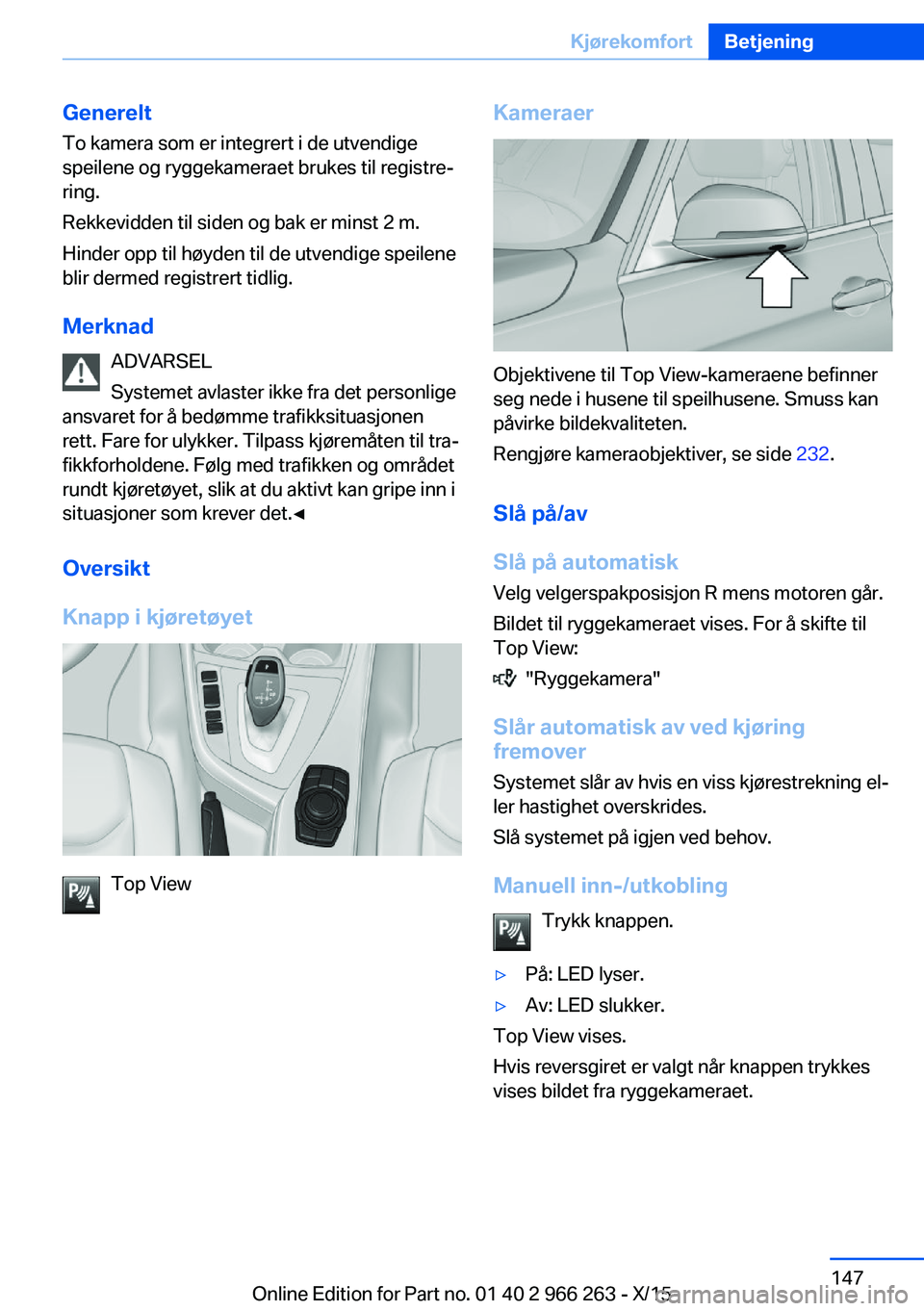

GenereltTo kamera som er integrert i de utvendige
speilene og ryggekameraet brukes til registre‐
ring.
Rekkevidden til siden og bak er minst 2 m.
Hinder opp til høyden til de utvendige speilene
blir dermed registrert tidlig.
Merknad ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Top View
Kameraer
Objektivene til Top View-kameraene befinner
seg nede i husene til speilhusene. Smuss kan
påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 232.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Bildet til ryggekameraet vises. For å skifte til Top View:
"Ryggekamera"
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
Top View vises.
Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Seite 147KjørekomfortBetjening147
Online Edition for Part no. 01 40 2 966 263 - X/15

Indikator
Optisk advarsel
Tilnærming til et objekt kan vises i kontrolldi‐
splayet.
Ved lav avstand foran til et objekt vises tilsva‐
rende PDC-visningen en rød stolpe foran kjø‐
retøyet.
Visningen vises så snart Top View aktiveres.
Hvis bildet til ryggekameraet vises er omkob‐
ling til Top View mulig:
"Ryggekamera"
Lysstyrke Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Vis snuradius- og kjørefeltlinje
▷Den statiske, røde snuradiuslinjen viser
plassbehovet til siden ved full styrevinkel.▷Den variable, grønne kjørefeltlinjen hjelper i
tillegg med å vurdere plassbehovet til si‐
den.Kjørefeltlinjen er avhengig av valgt gir og
aktuell styrevinkel. Kjørefeltlinjen blir konti‐
nuerlig tilpasset rattbevegelsene.
"Hjelpelinjer for parkering"
Snuradius- og kjørefeltlinjer vises.
Grensene til systemet
I følgende situasjoner kan Top View ikke bru‐
kes:
▷Med åpen dør.▷Med åpen bakluke.▷Med de utvendige speilene felt inn.▷Ved dårlige lysforhold.
I enkelte av disse situasjonene vises en Check-
Control-melding.
Parkeringsassistent
Prinsipp
Systemet støtter ved parkering i følgende si‐
tuasjoner:
▷Ved parkering mot siden, parallelt med
veien.▷Ved baklengs parkering på tvers av kjøre‐
banen.
Parkeringsassistenten brukes i tre trinn:
▷Innkobling og aktivering.▷Parkeringslukesøk.▷Parkering.
Status til systemene og nødvendige instruk‐
sjoner for bruk vises i kontrolldisplayet.
Seite 148BetjeningKjørekomfort148
Online Edition for Part no. 01 40 2 966 263 - X/15

Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styringen under
parkeringen.
Merknader
Park Distance Control PDC, se side 139, er en
komponent av parkeringsassistenten.
Følg i tillegg med på de optiske og akustiske informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Høye støykilder i og utenfor kjøretøyet kan
overdøve PDC-varsellydene.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved aktivering av parkeringsassistenten.Oversiktno
Knapp i kjøretøyet
Parkeringsassistent
Ultralydsensorer
De fire ultralydsensorene til oppmåling av par‐
keringsluker befinner seg foran og bak på si‐
den av kjøretøyet.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is.▷Ikke bruk høyttrykkspylere lenge og med
en avstand på minst 30 cm til sensorene.▷Ikke klistre over sensorene.
Forutsetninger
Til oppmåling av parkeringsluker
▷Kjør rett fram til ca. 35 km/t.▷Maksimal avstand til rekken med parkerte
kjøretøy: 1,5 m.Seite 149KjørekomfortBetjening149
Online Edition for Part no. 01 40 2 966 263 - X/15

Egnet parkeringslukeGenerelt:▷Luke bak et objekt som er minst 0,5 m
lang.▷Luke mellom to objekter som hver er minst
0,5 m lang.
Parkering på langs, parallelt med kjørebanen:
▷Min. lenge for luken mellom to objekter:
Egen kjøretøylengde pluss ca. 0,8 m.▷Minste dybde: ca. 1,5 m.
Parkere på tvers:
▷Bredden til luken mellom to objekter: Egen
kjøretøybredde pluss ca. 0,7 m til maks.
5 m.▷Minste dybde: Egen kjøretøylengde.
Dybden til parkeringsplasser som står på
tvers på vurderes av sjåføren selv. På
grunn av tekniske grenser kan systemet
bare registrere dybden til tverrgående par‐
keringsluker omtrentlig.
Om parkering
▷Dører og bakluke lukket.▷Parkeringsbrems løsnet.▷Ved lukeparkering på førersiden må evt.
det tilsvarende blinklyset aktiveres.
Innkobling og aktivering
Slå på med knappen Trykk knappen.
LED lyser.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Parkeringsassistent er aktivert automatisk.
Aktivering med reversgir Velg reversgir.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Aktivere: "Parkeringsassistent"
Visning i kontrolldisplayet
Aktivere/deaktivere systemSymbolBetydning Grå: System ikke tilgjengelig.
Hvit: System tilgjengelig, men ikke
aktivert. System aktivert.
Parkeringslukesøk og status til
systemene
▷Symbol P, se pil, på kjøretøyillustrasjonen.
Parkeringsassistent er aktivert og parke‐
ringslukesøk aktivt.▷Egnede parkeringsluker vises på kontroll‐
displayet på siden av kjørebanen ved siden
av kjøretøysymbolet. Ved aktiv parkerings‐
assistent blir de egnede parkeringslukene
fremhevet med farge.▷Ved entydig registrerte tverr- eller langsgå‐
ende parkeringsluker stiller systemet auto‐
matisk inn den passende parkeringsmeto‐
den. Ved parkeringsluker der det kan
parkeres både langsgående og tverrgå‐
ende, vises en valgmeny. Velg i så fall den
ønskede parkeringsmetoden.▷Parkeringsprosess aktiv.
Styring er tatt over.Seite 150BetjeningKjørekomfort150
Online Edition for Part no. 01 40 2 966 263 - X/15

▷Parkeringslukesøket er alltid aktiv ved
sakte kjøring fremover, selv om systemet
er deaktivert. Ved deaktivert system vises
de grå på kontrolldisplayet.
Parkere med parkeringsassistenten
1. Trykk på knappen eller legg inn re‐
vers for å koble inn parkeringsassistenten,
se side 150. Aktiver evt. parkeringsassi‐
stenten.
Parkeringsassistent er aktivert.
2.Kjør forbi rekken med parkerte kjøretøyer
med en maksimal hastighet på ca. 35 km/t
og med en avstand på maksimalt 1,5 m.
Status til parkeringslukesøket og mulige
parkeringsluker vises i kontrolldisplayet, se
side 150.3.Følg instruksjonene på kontrolldisplayet.
For å beregne en optimal parkeringsposi‐
sjon, avvent den automatiske styreproses‐
sen etter girskifte i stans.
Slutten til parkeringsprosessen vises på
kontrolldisplayet.4.Tilpass parkeringsposisjonen evt. selv.
Avbryte manuelt
Parkeringsassistenten kan avbrytes når som
helst:
▷ "Parkeringsassistent" Velg symbol på
kontrolldisplayet.▷Trykk knappen.
Avbryte automatisk
Systemet bryter automatisk av i følgende si‐
tuasjoner:
▷Når rattet holdes fast eller det styres selv.▷Ved girvalg som ikke tilsvarer merknaden i
kontrolldisplayet.▷Ved hastigheter over ca. 10 km/t.▷Evt. ved snødekket eller glatt veibane.▷Evt. ved hinder som er vanskelig å over‐
vinne, f. eks kantsteiner.▷Ved hinder som dukker opp plutselig.▷Hvis Park Distance Control PDC viser for
korte avstander.▷Ved overskridelse av et maksimalt antall
parkeringstrekk eller parkeringsvarighet.▷Ved deaktivering av DSC.▷Ved omkobling til en annen funksjon på
kontrolldisplayet.
En Check-Control-melding vises.
Fortsette
En avbrutt parkeringsprosess kan evt. fortset‐
tes.
Aktiver parkeringsassistenten på nytt, se
side 150, og følg anvisningene i kontrolldi‐
splayet.
Slå avSystemet kan deaktiveres ved å:
▷Trykk knappen.▷Slå av tenning.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Ingen parkeringsstøtte Parkeringsassistenten støtter ikke i følgende
situasjoner:
▷I skarpe svinger.▷I tilhengerdrift.▷Ved deaktivert DSC.Seite 151KjørekomfortBetjening151
Online Edition for Part no. 01 40 2 966 263 - X/15

FunksjonsbegrensningerFunksjonen kan være begrenset i f.eks. føl‐
gende situasjoner:▷På ujevnt underlag, f.eks. grusveier.▷På glatt underlag.▷I sterke stiginger eller fall.▷Ved opphoping av løv eller snøhauger i
parkeringsluken.▷Ved grøfter eller stup, evt. kaikanter.
Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:
▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.▷Ved utstikkende last.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Evt. blir parkeringsluker registrert som ikke er
egnet som sådan eller egnede parkeringsluker
blir ikke registrert.
Funksjonsfeil
En Check-Control-melding vises.
Parkeringsassistenten har sviktet. Få systemet
kontrollert.Seite 152BetjeningKjørekomfort152
Online Edition for Part no. 01 40 2 966 263 - X/15
