2016 BMW 4 SERIES GRAN COUPE InstruksjonsbØker (in Norwegian)

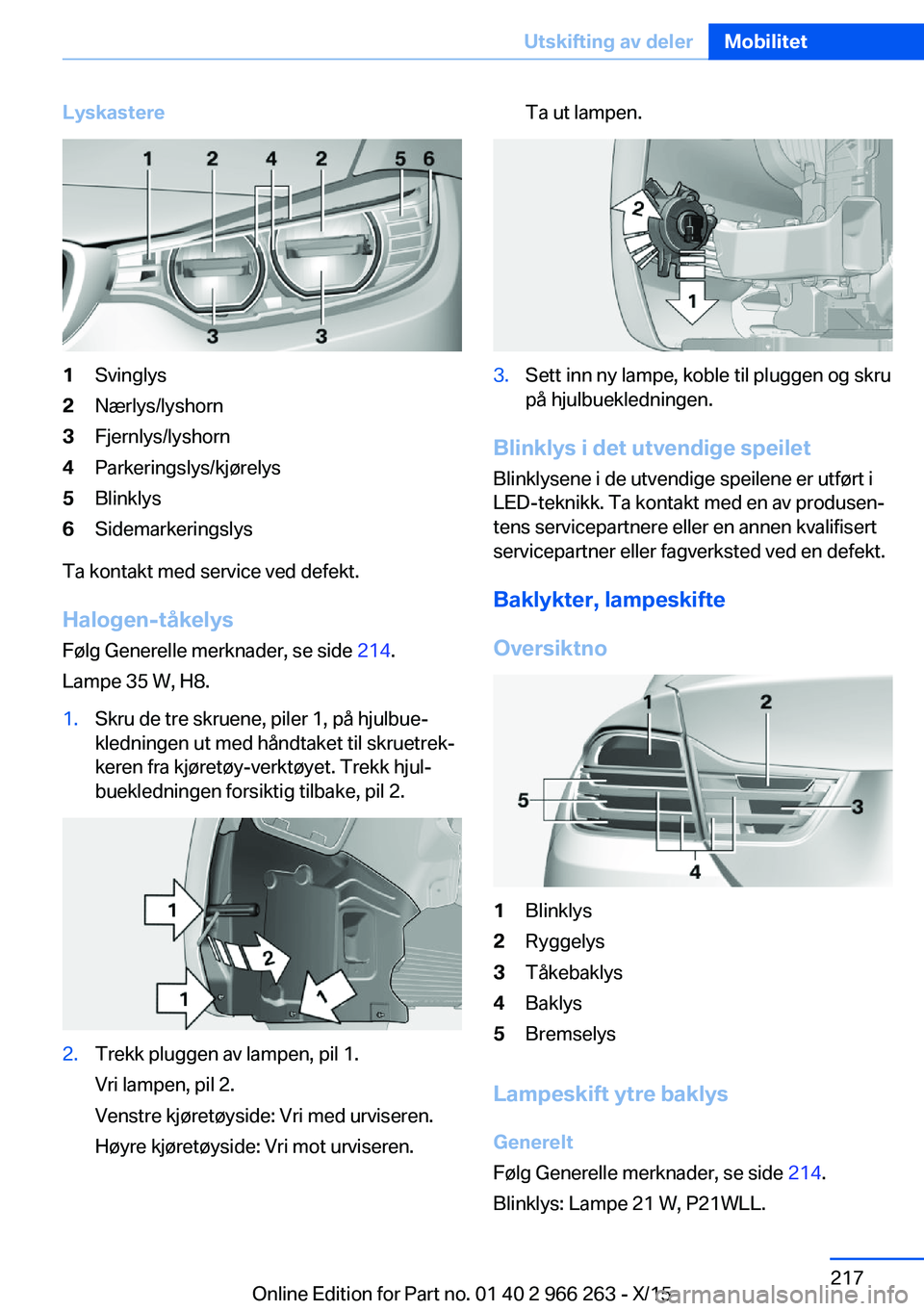

Lyskastere1Svinglys2Nærlys/lyshorn3Fjernlys/lyshorn4Parkeringslys/kjørelys5Blinklys6Sidemarkeringslys
Ta kontakt med service ved defekt.
Halogen-tåkelys
Følg Generelle merknader, se side 214.
Lampe 35 W, H8.
1.Skru de tre skruene, piler 1, på hjulbue‐
kledningen ut med håndtaket til skruetrek‐
keren fra kjøretøy-verktøyet. Trekk hjul‐
buekledningen forsiktig tilbake, pil 2.2.Trekk pluggen av lampen, pil 1.
Vri lampen, pil 2.
Venstre kjøretøyside: Vri med urviseren.
Høyre kjøretøyside: Vri mot urviseren.Ta ut lampen.3.Sett inn ny lampe, koble til pluggen og skru
på hjulbuekledningen.
Blinklys i det utvendige speilet
Blinklysene i de utvendige speilene er utført i
LED-teknikk. Ta kontakt med en av produsen‐
tens servicepartnere eller en annen kvalifisert servicepartner eller fagverksted ved en defekt.
Baklykter, lampeskifte
Oversiktno
1Blinklys2Ryggelys3Tåkebaklys4Baklys5Bremselys
Lampeskift ytre baklys Generelt
Følg Generelle merknader, se side 214.
Blinklys: Lampe 21 W, P21WLL.
Seite 217Utskifting av delerMobilitet217
Online Edition for Part no. 01 40 2 966 263 - X/15

Bremselys: Lampe 21 W, H21WLL.
Baklysene er utført i LED-teknikk. Ta kontakt
med en av produsentens servicepartnere eller
en annen kvalifisert servicepartner eller fag‐
verksted ved en defekt.
Demontere ytre baklys1.Åpne bakluke.2.Skru ut de tre festene med skrutrekkeren,
piler, og ta av dekslet oppover.3.Løsne de to mutterne, piler, med håndtaket
til skrutrekkeren.4.Ta rundt baklykten på den indre kanten,
pil 1, og sving den forsiktig bakover på ut‐
siden ut av gummilageret, pil 2. Hold imot
med den frie hånden, slik at baklykten ikke
løsner plutselig. Kontroller at skumgummi-tetningsringen sitter på tappen til sentre‐
ringen.5.Løsne klemmen til tilkoblingskabelen oppe
på pluggen og trekk pluggen av lampehol‐
deren.
Skifte lamper
1.Løsne de tre festene, piler 1, på lampehol‐
deren og ta lampeholderen av baklykten,
pil 2.2.Trykk den defekte lampen litt inn i innfat‐
ningen, vri mot urviseren og ta den ut.3.Gå fram i motsatt rekkefølge for å sette inn
den nye lampen og montere lampeholde‐
ren. Pass på at lampeholderen går i lås i
alle fester.
Bygge inn baklys
1.Koble tilkoblingskabelen til baklykten og
fest i klemmen på lampeholderen.2.Forsikre deg om at skumgummi-tetnings‐
ringen fins på tappen av sentreringen, pil 2,
og at den ikke er skadet.3.Sett baklyktene ute på gummilageret, pil 1,
og inne på sentreringen, pil 2, og tykk godtSeite 218MobilitetUtskifting av deler218
Online Edition for Part no. 01 40 2 966 263 - X/15

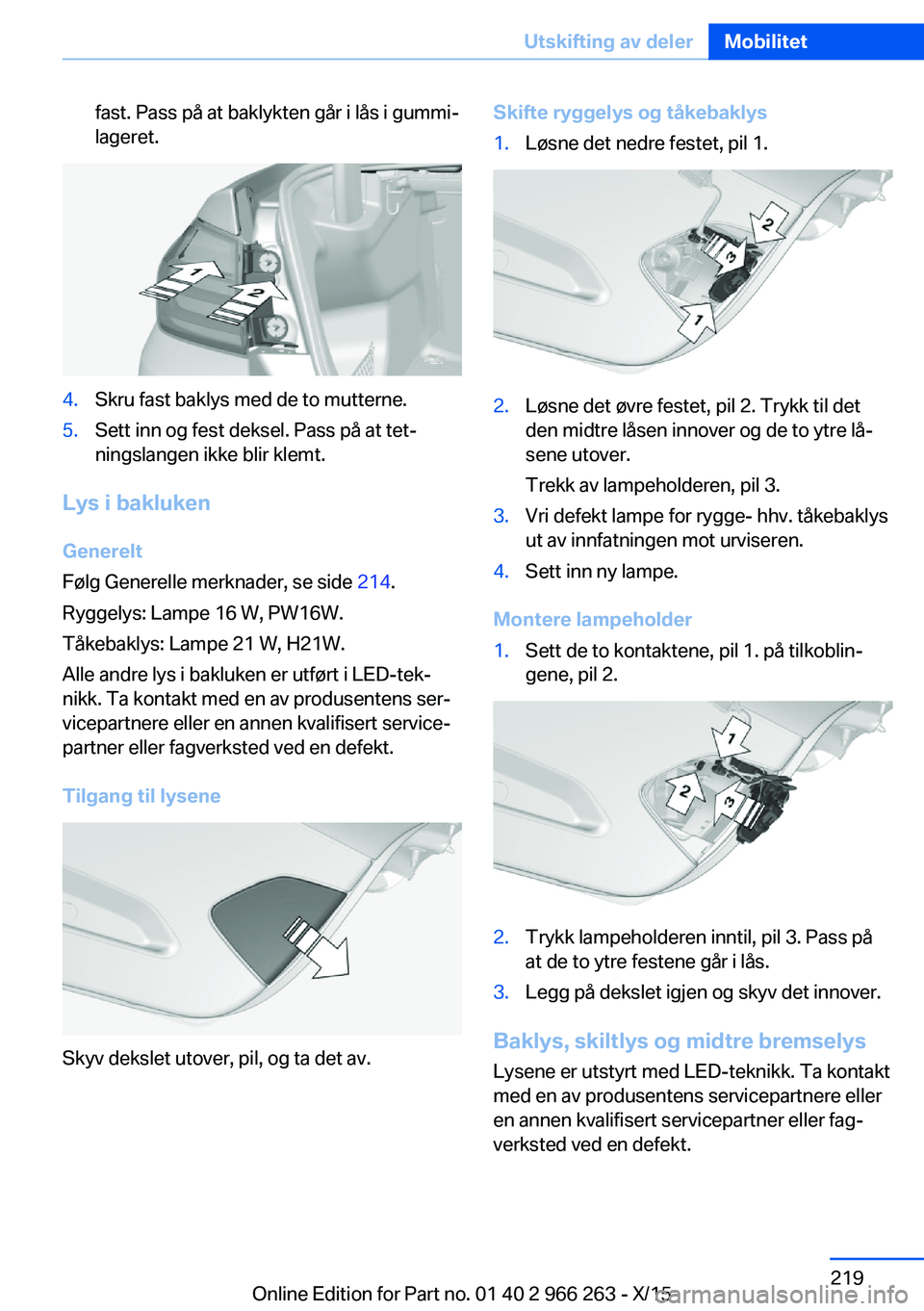

fast. Pass på at baklykten går i lås i gummi‐
lageret.4.Skru fast baklys med de to mutterne.5.Sett inn og fest deksel. Pass på at tet‐
ningslangen ikke blir klemt.
Lys i bakluken
Generelt
Følg Generelle merknader, se side 214.
Ryggelys: Lampe 16 W, PW16W.
Tåkebaklys: Lampe 21 W, H21W.
Alle andre lys i bakluken er utført i LED-tek‐
nikk. Ta kontakt med en av produsentens ser‐
vicepartnere eller en annen kvalifisert service‐
partner eller fagverksted ved en defekt.
Tilgang til lysene
Skyv dekslet utover, pil, og ta det av.
Skifte ryggelys og tåkebaklys1.Løsne det nedre festet, pil 1.2.Løsne det øvre festet, pil 2. Trykk til det
den midtre låsen innover og de to ytre lå‐
sene utover.
Trekk av lampeholderen, pil 3.3.Vri defekt lampe for rygge- hhv. tåkebaklys
ut av innfatningen mot urviseren.4.Sett inn ny lampe.
Montere lampeholder
1.Sett de to kontaktene, pil 1. på tilkoblin‐
gene, pil 2.2.Trykk lampeholderen inntil, pil 3. Pass på
at de to ytre festene går i lås.3.Legg på dekslet igjen og skyv det innover.
Baklys, skiltlys og midtre bremselys
Lysene er utstyrt med LED-teknikk. Ta kontakt
med en av produsentens servicepartnere eller
en annen kvalifisert servicepartner eller fag‐ verksted ved en defekt.
Seite 219Utskifting av delerMobilitet219
Online Edition for Part no. 01 40 2 966 263 - X/15

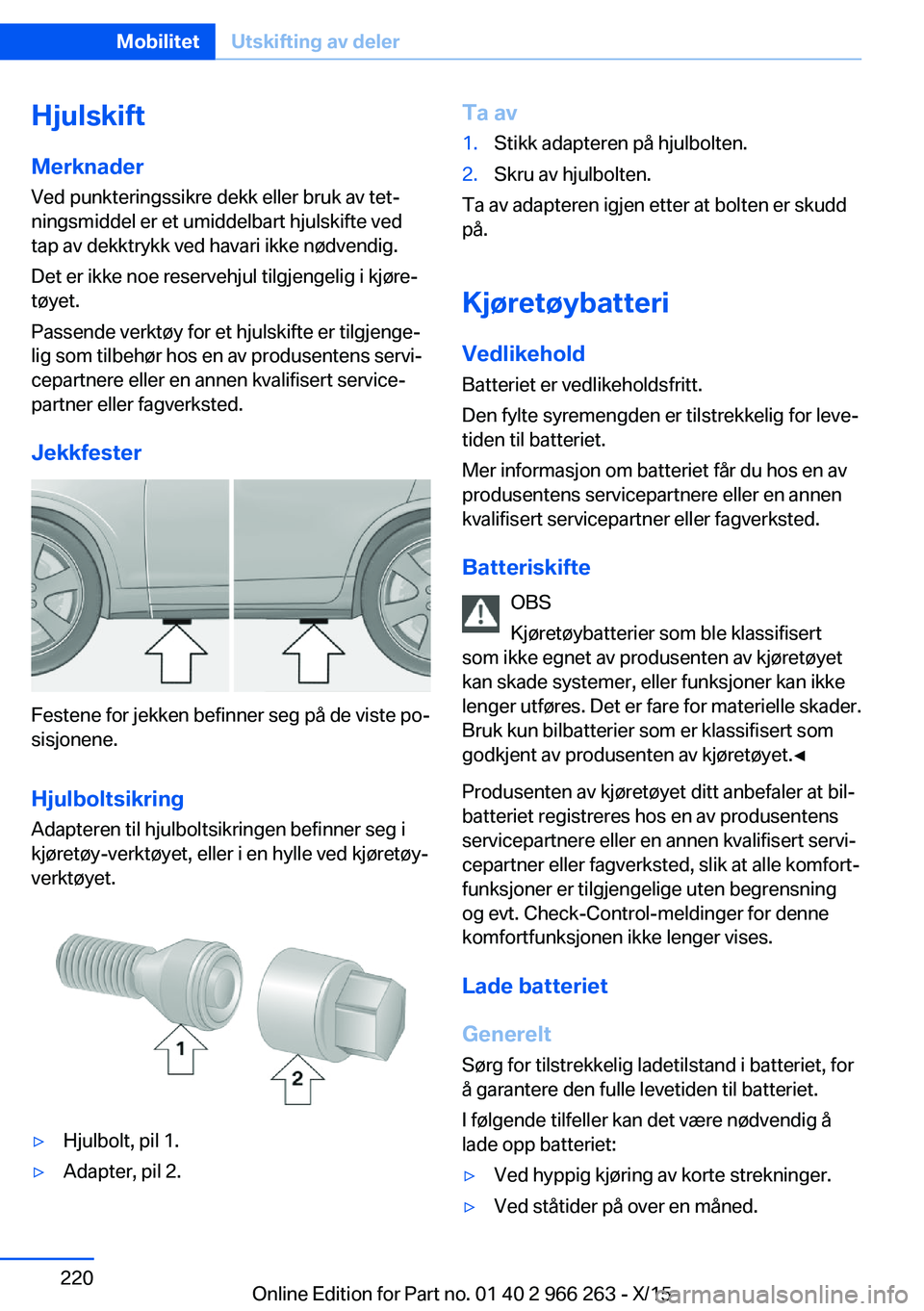

HjulskiftMerknader Ved punkteringssikre dekk eller bruk av tet‐
ningsmiddel er et umiddelbart hjulskifte ved
tap av dekktrykk ved havari ikke nødvendig.
Det er ikke noe reservehjul tilgjengelig i kjøre‐
tøyet.
Passende verktøy for et hjulskifte er tilgjenge‐
lig som tilbehør hos en av produsentens servi‐
cepartnere eller en annen kvalifisert service‐
partner eller fagverksted.
Jekkfester
Festene for jekken befinner seg på de viste po‐
sisjonene.
Hjulboltsikring Adapteren til hjulboltsikringen befinner seg i
kjøretøy-verktøyet, eller i en hylle ved kjøretøy-
verktøyet.
▷Hjulbolt, pil 1.▷Adapter, pil 2.Ta av1.Stikk adapteren på hjulbolten.2.Skru av hjulbolten.
Ta av adapteren igjen etter at bolten er skudd
på.
Kjøretøybatteri Vedlikehold
Batteriet er vedlikeholdsfritt.
Den fylte syremengden er tilstrekkelig for leve‐
tiden til batteriet.
Mer informasjon om batteriet får du hos en av produsentens servicepartnere eller en annen
kvalifisert servicepartner eller fagverksted.
Batteriskifte OBS
Kjøretøybatterier som ble klassifisert
som ikke egnet av produsenten av kjøretøyet
kan skade systemer, eller funksjoner kan ikke
lenger utføres. Det er fare for materielle skader.
Bruk kun bilbatterier som er klassifisert som
godkjent av produsenten av kjøretøyet.◀
Produsenten av kjøretøyet ditt anbefaler at bil‐
batteriet registreres hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted, slik at alle komfort‐
funksjoner er tilgjengelige uten begrensning
og evt. Check-Control-meldinger for denne
komfortfunksjonen ikke lenger vises.
Lade batteriet
Generelt
Sørg for tilstrekkelig ladetilstand i batteriet, for
å garantere den fulle levetiden til batteriet.
I følgende tilfeller kan det være nødvendig å
lade opp batteriet:
▷Ved hyppig kjøring av korte strekninger.▷Ved ståtider på over en måned.Seite 220MobilitetUtskifting av deler220
Online Edition for Part no. 01 40 2 966 263 - X/15

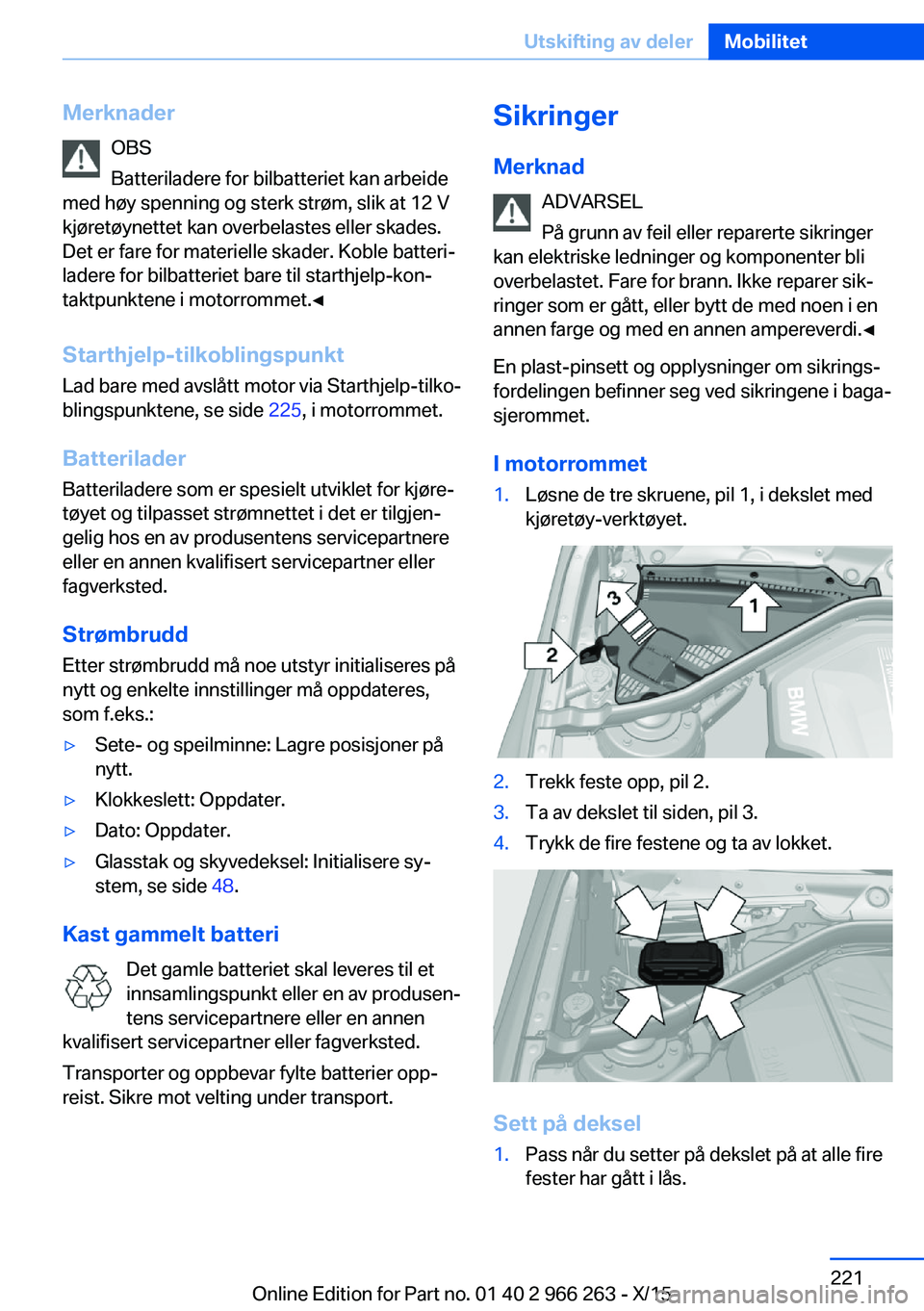

MerknaderOBS
Batteriladere for bilbatteriet kan arbeide
med høy spenning og sterk strøm, slik at 12 V
kjøretøynettet kan overbelastes eller skades.
Det er fare for materielle skader. Koble batteri‐
ladere for bilbatteriet bare til starthjelp-kon‐
taktpunktene i motorrommet.◀
Starthjelp-tilkoblingspunkt Lad bare med avslått motor via Starthjelp-tilko‐
blingspunktene, se side 225, i motorrommet.
Batterilader
Batteriladere som er spesielt utviklet for kjøre‐
tøyet og tilpasset strømnettet i det er tilgjen‐
gelig hos en av produsentens servicepartnere
eller en annen kvalifisert servicepartner eller
fagverksted.
Strømbrudd
Etter strømbrudd må noe utstyr initialiseres på
nytt og enkelte innstillinger må oppdateres,
som f.eks.:▷Sete- og speilminne: Lagre posisjoner på
nytt.▷Klokkeslett: Oppdater.▷Dato: Oppdater.▷Glasstak og skyvedeksel: Initialisere sy‐
stem, se side 48.
Kast gammelt batteri
Det gamle batteriet skal leveres til et
innsamlingspunkt eller en av produsen‐
tens servicepartnere eller en annen
kvalifisert servicepartner eller fagverksted.
Transporter og oppbevar fylte batterier opp‐
reist. Sikre mot velting under transport.
Sikringer
Merknad ADVARSEL
På grunn av feil eller reparerte sikringer
kan elektriske ledninger og komponenter bli
overbelastet. Fare for brann. Ikke reparer sik‐
ringer som er gått, eller bytt de med noen i en
annen farge og med en annen ampereverdi.◀
En plast-pinsett og opplysninger om sikrings‐
fordelingen befinner seg ved sikringene i baga‐
sjerommet.
I motorrommet1.Løsne de tre skruene, pil 1, i dekslet med
kjøretøy-verktøyet.2.Trekk feste opp, pil 2.3.Ta av dekslet til siden, pil 3.4.Trykk de fire festene og ta av lokket.
Sett på deksel
1.Pass når du setter på dekslet på at alle fire
fester har gått i lås.Seite 221Utskifting av delerMobilitet221
Online Edition for Part no. 01 40 2 966 263 - X/15

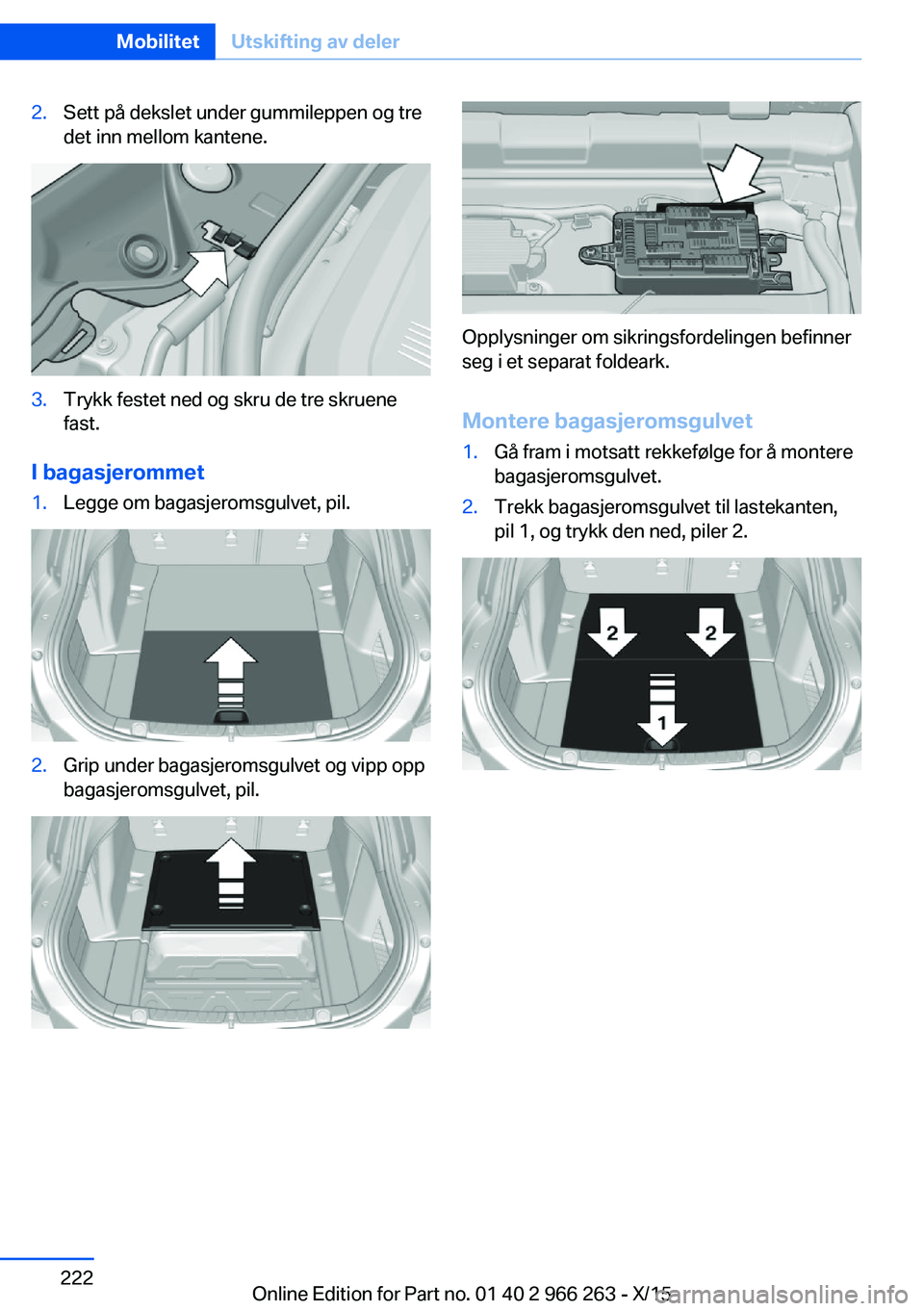

2.Sett på dekslet under gummileppen og tre
det inn mellom kantene.3.Trykk festet ned og skru de tre skruene
fast.
I bagasjerommet
1.Legge om bagasjeromsgulvet, pil.2.Grip under bagasjeromsgulvet og vipp opp
bagasjeromsgulvet, pil.
Opplysninger om sikringsfordelingen befinner
seg i et separat foldeark.
Montere bagasjeromsgulvet
1.Gå fram i motsatt rekkefølge for å montere
bagasjeromsgulvet.2.Trekk bagasjeromsgulvet til lastekanten,
pil 1, og trykk den ned, piler 2.Seite 222MobilitetUtskifting av deler222
Online Edition for Part no. 01 40 2 966 263 - X/15

Hjelp ved havariKjøretøyutførelse
I dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
Varselblinklys
Knappen befinner seg i midtkonsollen.
Intelligent nødrop
Prinsipp
Ved hjelp av dette systemet kan det foretas et
nødrop i en nødssituasjon.
Generelt Trykk SOS-knappen bare i nødstilfeller.
Selv om et nødrop via BMW ikke er mulig, er
det mulig at et nødrop til et offentlig nødnum‐
mer startes. Det er blant annet avhengig av det
respektive mobilnettet og nasjonale forskrifter.
Nødropet kan av tekniske årsaker ikke garante‐
res under ugunstige omstendigheter.
Oversiktno
SOS-knapp i takhimling
Forutsetninger
▷SIM-kortet som er integrert i kjøretøyet er
aktivert.▷Radioberedskap er slått på.▷Nødropsystem fungerer.
Utløse nødrop
1.Trykk på dekkluken for å åpne.2.Trykk SOS-knappen til LED-en på knap‐
pen lyser grønn.▷LED-lyser grønn: Nødrop utløst.
Hvis et spørsmål om å avbryte vises i di‐
splayet, kan nødropet avbrytes.
Hvis omstendighetene tillater det, vend i
kjøretøyet til en forbindelse med tale er
satt opp.▷LED blinker grønn hvis forbindelsen til
nødnummeret ble opprettet.
Ved et nødrop via BMW blir data, som kan
brukes til å bestemme nødvendig red‐
ningstiltak, overført til nødropsentralen.
F. eks. den aktuelle posisjonen til kjøre‐
tøyet, hvis den kan finnes. Hvis spørsmål
fra nødropsentralen forblir ubesvart blir
redningstiltak innledet automatisk.▷Hvis LED-en blinker grønn, men nødrop‐
sentralen ikke lenger kan høres via høytta‐Seite 223Hjelp ved havariMobilitet223
Online Edition for Part no. 01 40 2 966 263 - X/15

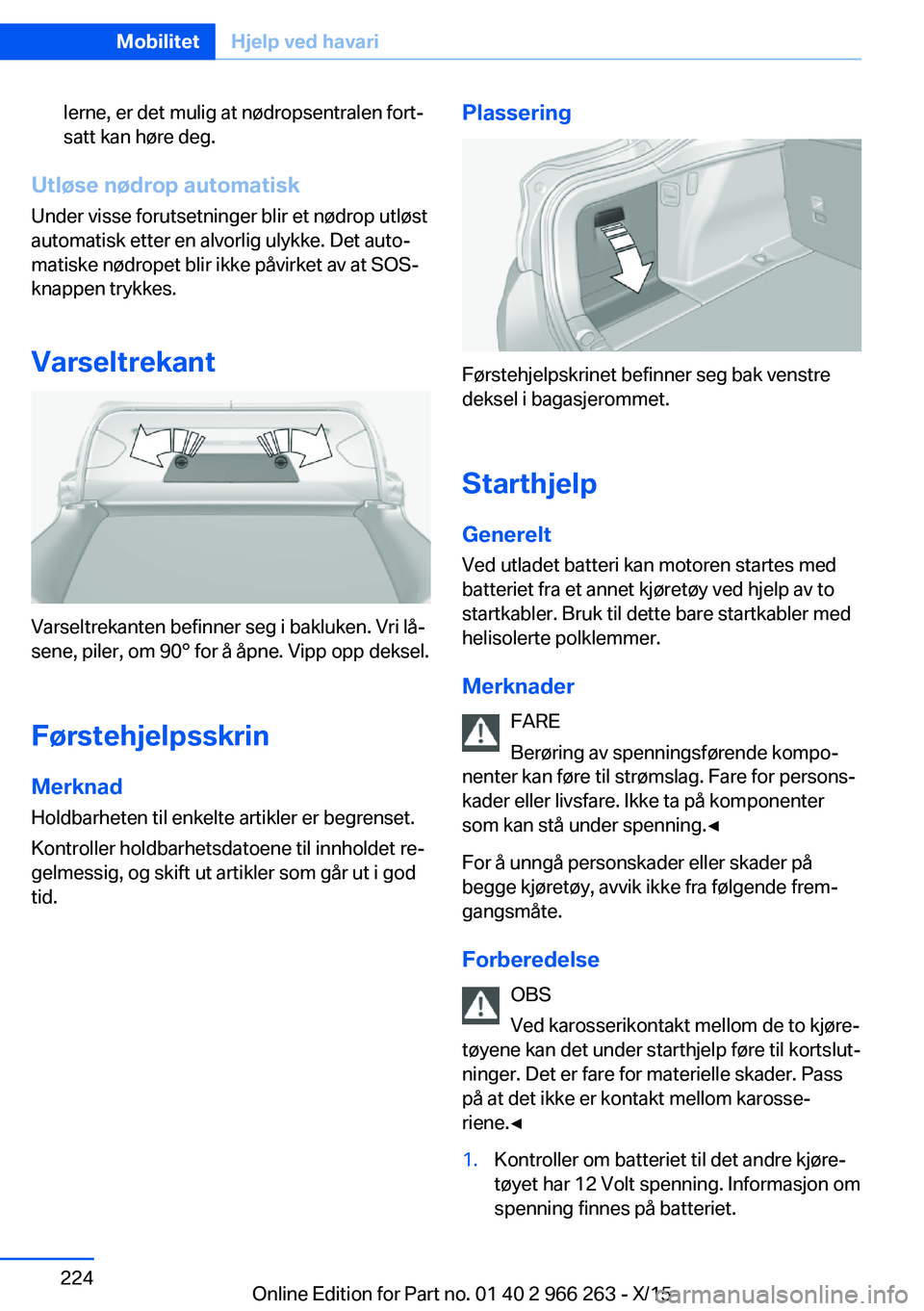

lerne, er det mulig at nødropsentralen fort‐
satt kan høre deg.
Utløse nødrop automatisk
Under visse forutsetninger blir et nødrop utløst
automatisk etter en alvorlig ulykke. Det auto‐
matiske nødropet blir ikke påvirket av at SOS-
knappen trykkes.
Varseltrekant
Varseltrekanten befinner seg i bakluken. Vri lå‐
sene, piler, om 90° for å åpne. Vipp opp deksel.
Førstehjelpsskrin
Merknad Holdbarheten til enkelte artikler er begrenset.
Kontroller holdbarhetsdatoene til innholdet re‐
gelmessig, og skift ut artikler som går ut i god
tid.
Plassering
Førstehjelpskrinet befinner seg bak venstre
deksel i bagasjerommet.
Starthjelp
Generelt Ved utladet batteri kan motoren startes med
batteriet fra et annet kjøretøy ved hjelp av to
startkabler. Bruk til dette bare startkabler med
helisolerte polklemmer.
Merknader FARE
Berøring av spenningsførende kompo‐
nenter kan føre til strømslag. Fare for persons‐
kader eller livsfare. Ikke ta på komponenter
som kan stå under spenning.◀
For å unngå personskader eller skader på
begge kjøretøy, avvik ikke fra følgende frem‐
gangsmåte.
Forberedelse OBS
Ved karosserikontakt mellom de to kjøre‐
tøyene kan det under starthjelp føre til kortslut‐
ninger. Det er fare for materielle skader. Pass
på at det ikke er kontakt mellom karosse‐
riene.◀
1.Kontroller om batteriet til det andre kjøre‐
tøyet har 12 Volt spenning. Informasjon om
spenning finnes på batteriet.Seite 224MobilitetHjelp ved havari224
Online Edition for Part no. 01 40 2 966 263 - X/15
