2016 BMW 4 SERIES GRAN COUPE Instrukcja obsługi (in Polish)

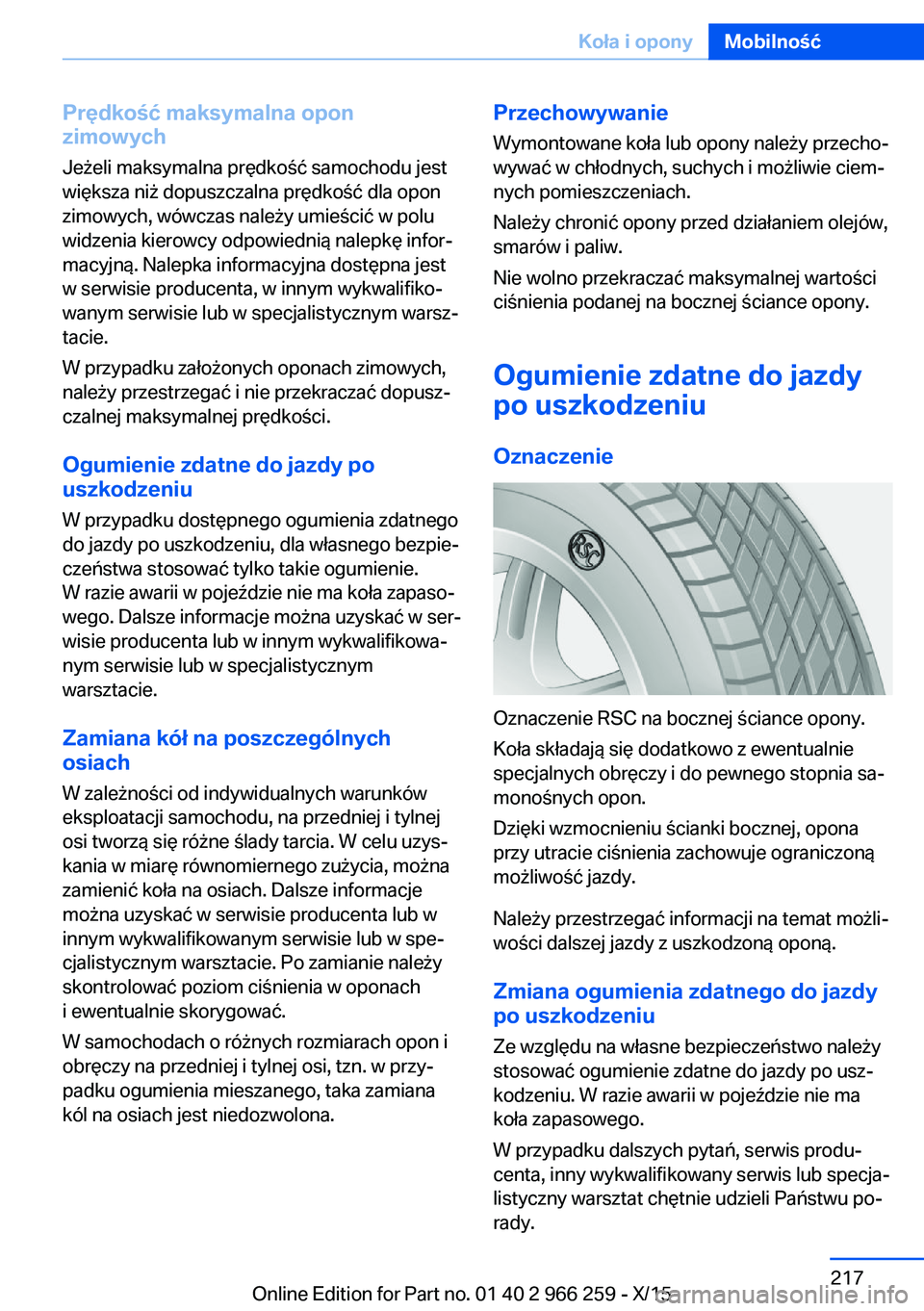

Prędkość maksymalna opon
zimowych
Jeżeli maksymalna prędkość samochodu jest
większa niż dopuszczalna prędkość dla opon
zimowych, wówczas należy umieścić w polu
widzenia kierowcy odpowiednią nalepkę infor‐
macyjną. Nalepka informacyjna dostępna jest
w serwisie producenta, w innym wykwalifiko‐
wanym serwisie lub w specjalistycznym warsz‐
tacie.
W przypadku założonych oponach zimowych,
należy przestrzegać i nie przekraczać dopusz‐
czalnej maksymalnej prędkości.
Ogumienie zdatne do jazdy po
uszkodzeniu
W przypadku dostępnego ogumienia zdatnego
do jazdy po uszkodzeniu, dla własnego bezpie‐
czeństwa stosować tylko takie ogumienie.
W razie awarii w pojeździe nie ma koła zapaso‐
wego. Dalsze informacje można uzyskać w ser‐
wisie producenta lub w innym wykwalifikowa‐
nym serwisie lub w specjalistycznym
warsztacie.
Zamiana kół na poszczególnychosiach
W zależności od indywidualnych warunków
eksploatacji samochodu, na przedniej i tylnej
osi tworzą się różne ślady tarcia. W celu uzys‐
kania w miarę równomiernego zużycia, można
zamienić koła na osiach. Dalsze informacje można uzyskać w serwisie producenta lub w
innym wykwalifikowanym serwisie lub w spe‐
cjalistycznym warsztacie. Po zamianie należy
skontrolować poziom ciśnienia w oponach
i ewentualnie skorygować.
W samochodach o różnych rozmiarach opon i
obręczy na przedniej i tylnej osi, tzn. w przy‐
padku ogumienia mieszanego, taka zamiana
kól na osiach jest niedozwolona.Przechowywanie
Wymontowane koła lub opony należy przecho‐
wywać w chłodnych, suchych i możliwie ciem‐
nych pomieszczeniach.
Należy chronić opony przed działaniem olejów,
smarów i paliw.
Nie wolno przekraczać maksymalnej wartości
ciśnienia podanej na bocznej ściance opony.
Ogumienie zdatne do jazdy
po uszkodzeniu
Oznaczenie
Oznaczenie RSC na bocznej ściance opony.
Koła składają się dodatkowo z ewentualnie
specjalnych obręczy i do pewnego stopnia sa‐
monośnych opon.
Dzięki wzmocnieniu ścianki bocznej, opona
przy utracie ciśnienia zachowuje ograniczoną
możliwość jazdy.
Należy przestrzegać informacji na temat możli‐
wości dalszej jazdy z uszkodzoną oponą.
Zmiana ogumienia zdatnego do jazdy
po uszkodzeniu
Ze względu na własne bezpieczeństwo należy
stosować ogumienie zdatne do jazdy po usz‐
kodzeniu. W razie awarii w pojeździe nie ma
koła zapasowego.
W przypadku dalszych pytań, serwis produ‐
centa, inny wykwalifikowany serwis lub specja‐
listyczny warsztat chętnie udzieli Państwu po‐
rady.
Seite 217Koła i oponyMobilność217
Online Edition for Part no. 01 40 2 966 259 - X/15

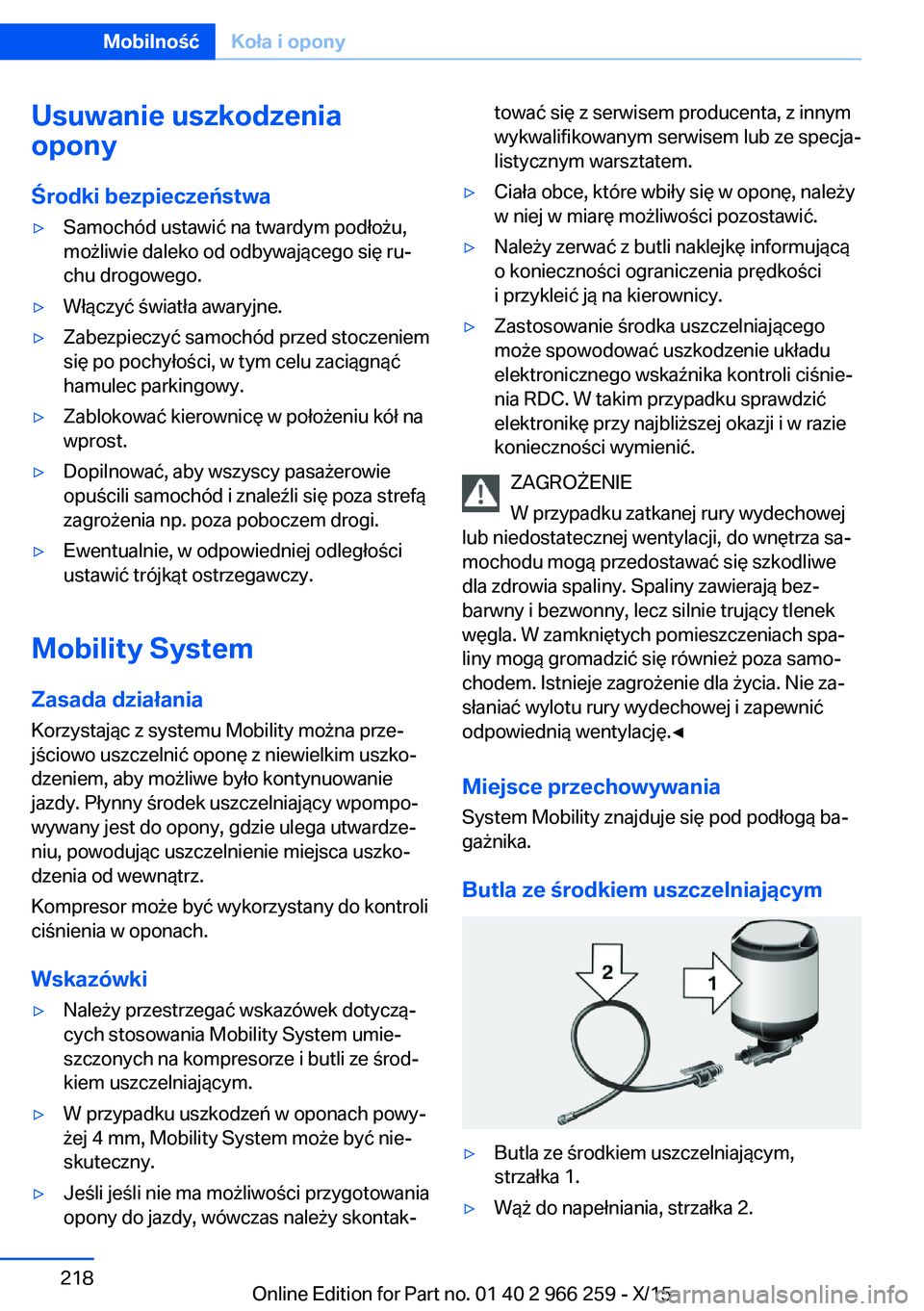

Usuwanie uszkodzenia
opony
Środki bezpieczeństwa▷Samochód ustawić na twardym podłożu,
możliwie daleko od odbywającego się ru‐
chu drogowego.▷Włączyć światła awaryjne.▷Zabezpieczyć samochód przed stoczeniem
się po pochyłości, w tym celu zaciągnąć
hamulec parkingowy.▷Zablokować kierownicę w położeniu kół na
wprost.▷Dopilnować, aby wszyscy pasażerowie
opuścili samochód i znaleźli się poza strefą
zagrożenia np. poza poboczem drogi.▷Ewentualnie, w odpowiedniej odległości
ustawić trójkąt ostrzegawczy.
Mobility System
Zasada działania
Korzystając z systemu Mobility można prze‐
jściowo uszczelnić oponę z niewielkim uszko‐
dzeniem, aby możliwe było kontynuowanie
jazdy. Płynny środek uszczelniający wpompo‐
wywany jest do opony, gdzie ulega utwardze‐
niu, powodując uszczelnienie miejsca uszko‐
dzenia od wewnątrz.
Kompresor może być wykorzystany do kontroli
ciśnienia w oponach.
Wskazówki
▷Należy przestrzegać wskazówek dotyczą‐
cych stosowania Mobility System umie‐
szczonych na kompresorze i butli ze środ‐
kiem uszczelniającym.▷W przypadku uszkodzeń w oponach powy‐
żej 4 mm, Mobility System może być nie‐
skuteczny.▷Jeśli jeśli nie ma możliwości przygotowania
opony do jazdy, wówczas należy skontak‐tować się z serwisem producenta, z innym
wykwalifikowanym serwisem lub ze specja‐
listycznym warsztatem.▷Ciała obce, które wbiły się w oponę, należy
w niej w miarę możliwości pozostawić.▷Należy zerwać z butli naklejkę informującą
o konieczności ograniczenia prędkości
i przykleić ją na kierownicy.▷Zastosowanie środka uszczelniającego
może spowodować uszkodzenie układu
elektronicznego wskaźnika kontroli ciśnie‐
nia RDC. W takim przypadku sprawdzić
elektronikę przy najbliższej okazji i w razie
konieczności wymienić.
ZAGROŻENIE
W przypadku zatkanej rury wydechowej
lub niedostatecznej wentylacji, do wnętrza sa‐
mochodu mogą przedostawać się szkodliwe
dla zdrowia spaliny. Spaliny zawierają bez‐
barwny i bezwonny, lecz silnie trujący tlenek
węgla. W zamkniętych pomieszczeniach spa‐
liny mogą gromadzić się również poza samo‐
chodem. Istnieje zagrożenie dla życia. Nie za‐
słaniać wylotu rury wydechowej i zapewnić
odpowiednią wentylację.◀
Miejsce przechowywania System Mobility znajduje się pod podłogą ba‐
gażnika.
Butla ze środkiem uszczelniającym
▷Butla ze środkiem uszczelniającym,
strzałka 1.▷Wąż do napełniania, strzałka 2.Seite 218MobilnośćKoła i opony218
Online Edition for Part no. 01 40 2 966 259 - X/15

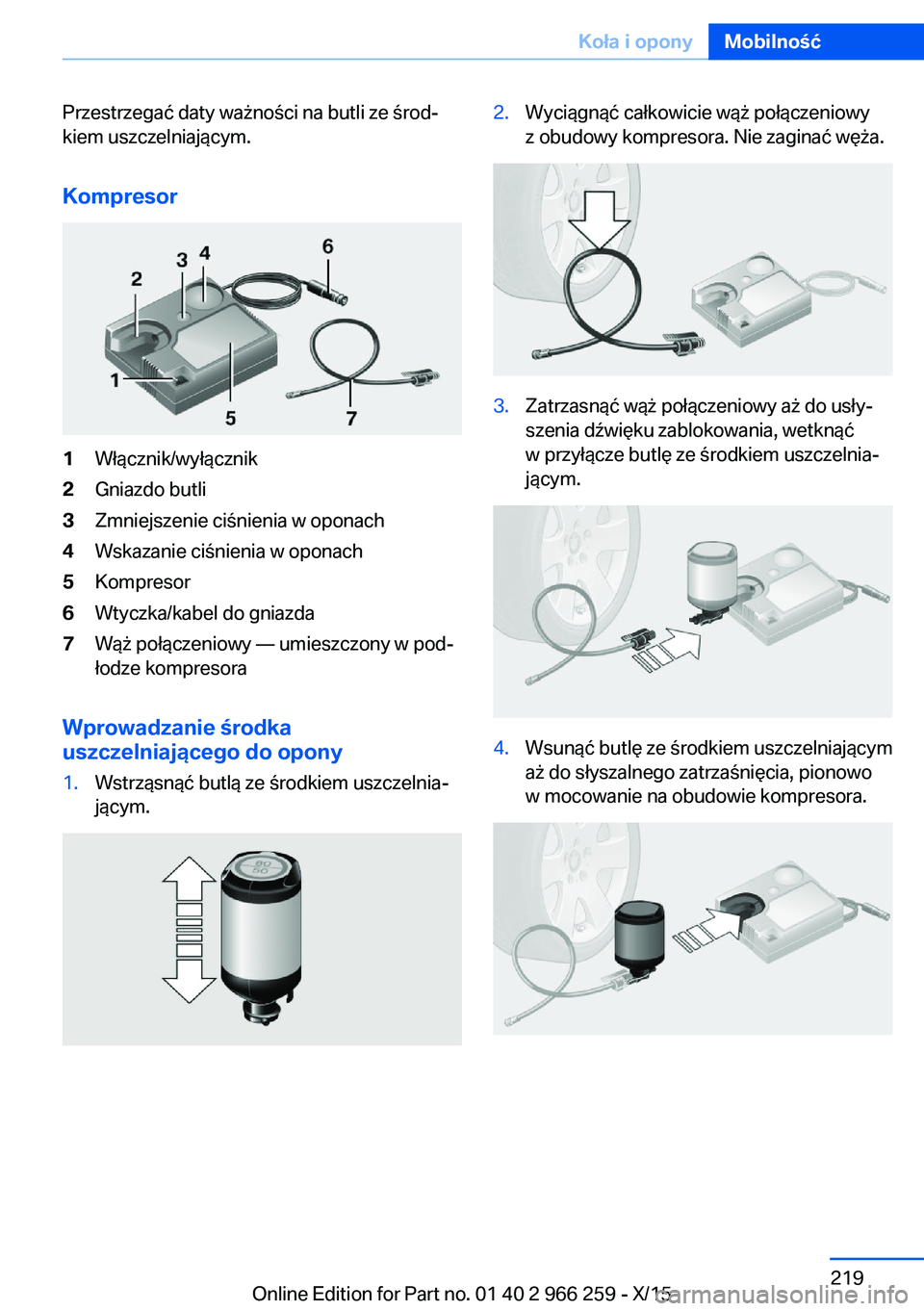

Przestrzegać daty ważności na butli ze środ‐
kiem uszczelniającym.
Kompresor1Włącznik/wyłącznik2Gniazdo butli3Zmniejszenie ciśnienia w oponach4Wskazanie ciśnienia w oponach5Kompresor6Wtyczka/kabel do gniazda7Wąż połączeniowy — umieszczony w pod‐
łodze kompresora
Wprowadzanie środka
uszczelniającego do opony
1.Wstrząsnąć butlą ze środkiem uszczelnia‐
jącym.2.Wyciągnąć całkowicie wąż połączeniowy
z obudowy kompresora. Nie zaginać węża.3.Zatrzasnąć wąż połączeniowy aż do usły‐
szenia dźwięku zablokowania, wetknąć
w przyłącze butlę ze środkiem uszczelnia‐
jącym.4.Wsunąć butlę ze środkiem uszczelniającym
aż do słyszalnego zatrzaśnięcia, pionowo
w mocowanie na obudowie kompresora.Seite 219Koła i oponyMobilność219
Online Edition for Part no. 01 40 2 966 259 - X/15

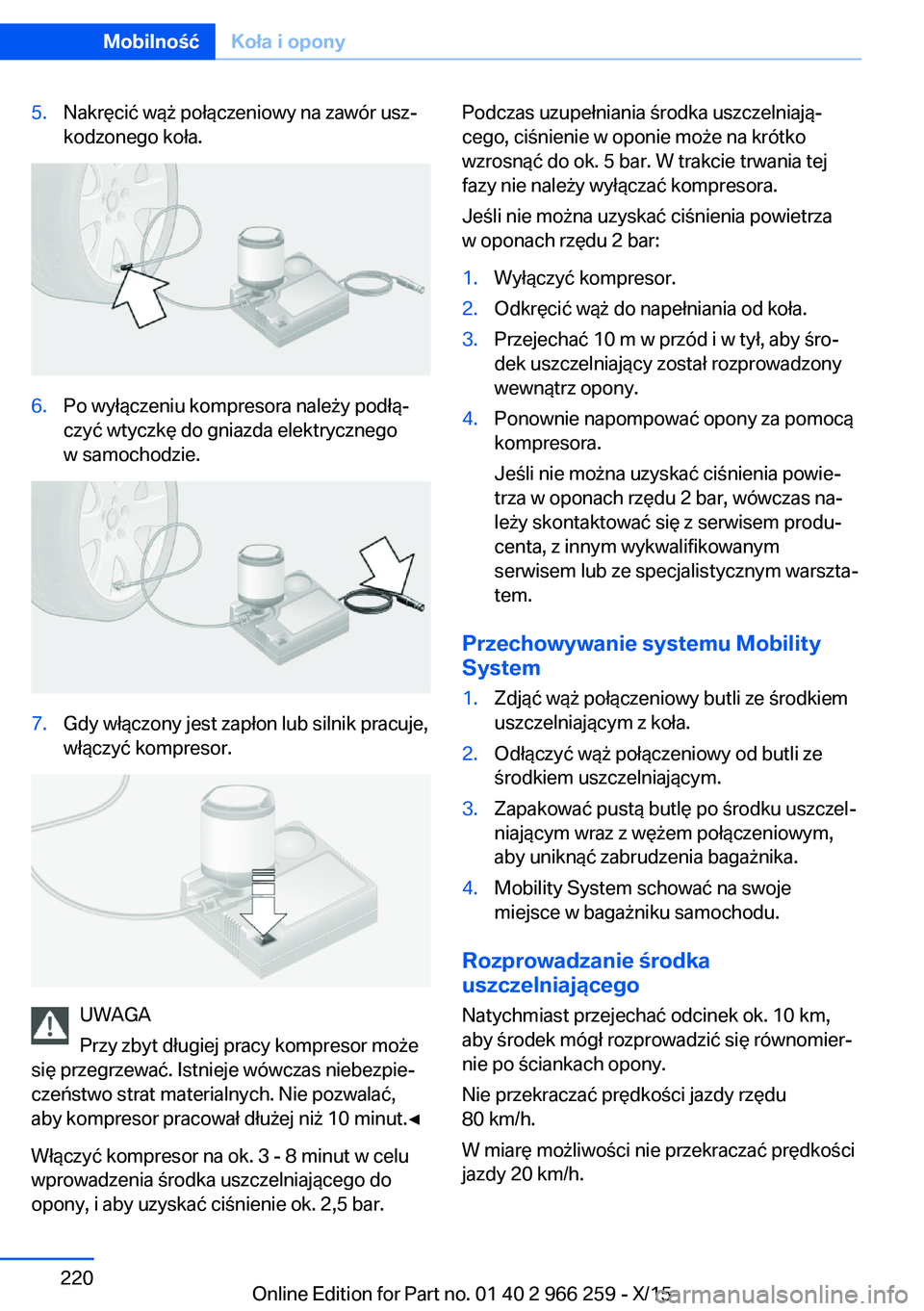

5.Nakręcić wąż połączeniowy na zawór usz‐
kodzonego koła.6.Po wyłączeniu kompresora należy podłą‐
czyć wtyczkę do gniazda elektrycznego
w samochodzie.7.Gdy włączony jest zapłon lub silnik pracuje,
włączyć kompresor.
UWAGA
Przy zbyt długiej pracy kompresor może
się przegrzewać. Istnieje wówczas niebezpie‐
czeństwo strat materialnych. Nie pozwalać,
aby kompresor pracował dłużej niż 10 minut.◀
Włączyć kompresor na ok. 3 - 8 minut w celu
wprowadzenia środka uszczelniającego do
opony, i aby uzyskać ciśnienie ok. 2,5 bar.
Podczas uzupełniania środka uszczelniają‐
cego, ciśnienie w oponie może na krótko
wzrosnąć do ok. 5 bar. W trakcie trwania tej
fazy nie należy wyłączać kompresora.
Jeśli nie można uzyskać ciśnienia powietrza
w oponach rzędu 2 bar:1.Wyłączyć kompresor.2.Odkręcić wąż do napełniania od koła.3.Przejechać 10 m w przód i w tył, aby śro‐
dek uszczelniający został rozprowadzony
wewnątrz opony.4.Ponownie napompować opony za pomocą
kompresora.
Jeśli nie można uzyskać ciśnienia powie‐
trza w oponach rzędu 2 bar, wówczas na‐
leży skontaktować się z serwisem produ‐
centa, z innym wykwalifikowanym
serwisem lub ze specjalistycznym warszta‐
tem.
Przechowywanie systemu Mobility
System
1.Zdjąć wąż połączeniowy butli ze środkiem
uszczelniającym z koła.2.Odłączyć wąż połączeniowy od butli ze
środkiem uszczelniającym.3.Zapakować pustą butlę po środku uszczel‐
niającym wraz z wężem połączeniowym,
aby uniknąć zabrudzenia bagażnika.4.Mobility System schować na swoje
miejsce w bagażniku samochodu.
Rozprowadzanie środka
uszczelniającego
Natychmiast przejechać odcinek ok. 10 km,
aby środek mógł rozprowadzić się równomier‐
nie po ściankach opony.
Nie przekraczać prędkości jazdy rzędu
80 km/h.
W miarę możliwości nie przekraczać prędkości
jazdy 20 km/h.
Seite 220MobilnośćKoła i opony220
Online Edition for Part no. 01 40 2 966 259 - X/15

Korygowanie ciśnienia w oponach1.Zatrzymać się w odpowiednim miejscu.2.Nakręcić wąż połączeniowy na zawór
opony.3.Nałożyć wąż połączeniowy bezpośrednio
na kompresor.4.Podłączyć wtyczkę do gniazda elektrycz‐
nego we wnętrzu pojazdu.5.Skorygować ciśnienie do 2,5 bar.▷Zwiększanie ciśnienia: gdy włączony
jest zapłon lub silnik pracuje, włączyć
kompresor.▷Zmniejszanie ciśnienia: nacisnąć przy‐
cisk przy kompresorze.Kontynuacja jazdy
Nie przekraczać dopuszczalnej prędkości mak‐
symalnej rzędu 80 km/h.
Ponownie zainicjować wskaźnik spadku ciśnie‐
nia w oponach.
Ponownie zainicjować wskaźnik kontroli ciśnie‐
nia w oponach.
Jak najszybciej wymienić uszkodzoną oponę
oraz butlę ze środkiem uszczelniającym sys‐
temu Mobility.
Łańcuchy śniegoweDrobnoogniwowe łańcuchy śniegowe
Producent Państwa samochodu zaleca stoso‐
wanie drobnoogniwowych łańcuchów śniego‐
wych. Producent samochodu przetestował, za‐
kwalifikował jako bezpieczne i rekomenduje
tylko określone, drobnoogniwowe łańcuchy
śniegowe.
Informacje na temat odpowiednich łańcuchów
śniegowych można uzyskać w serwisie produ‐
centa lub w innym wykwalifikowanym serwisie
lub w specjalistycznym warsztacie.
Zastosowanie Dozwolone jest wyłącznie zakładanie łańcu‐
chów w parze na tylne koła o następującej
wielkości:▷205/60 R 16.▷225/55 R 16.▷225/50 R 17.▷225/45 R 18.
Należy stosować się do informacji producenta
łańcuchów śniegowych.
Należy upewnić się, że łańcuchy śniegowe są
zawsze dostatecznie naprężone. W razie po‐
trzeby trzeba naprężyć je zgodnie z danymi
producenta łańcuchów śniegowych.
Po zamontowaniu łańcuchów śniegowych nie
należy inicjalizować wskaźnika spadku ciśnie‐
Seite 221Koła i oponyMobilność221
Online Edition for Part no. 01 40 2 966 259 - X/15

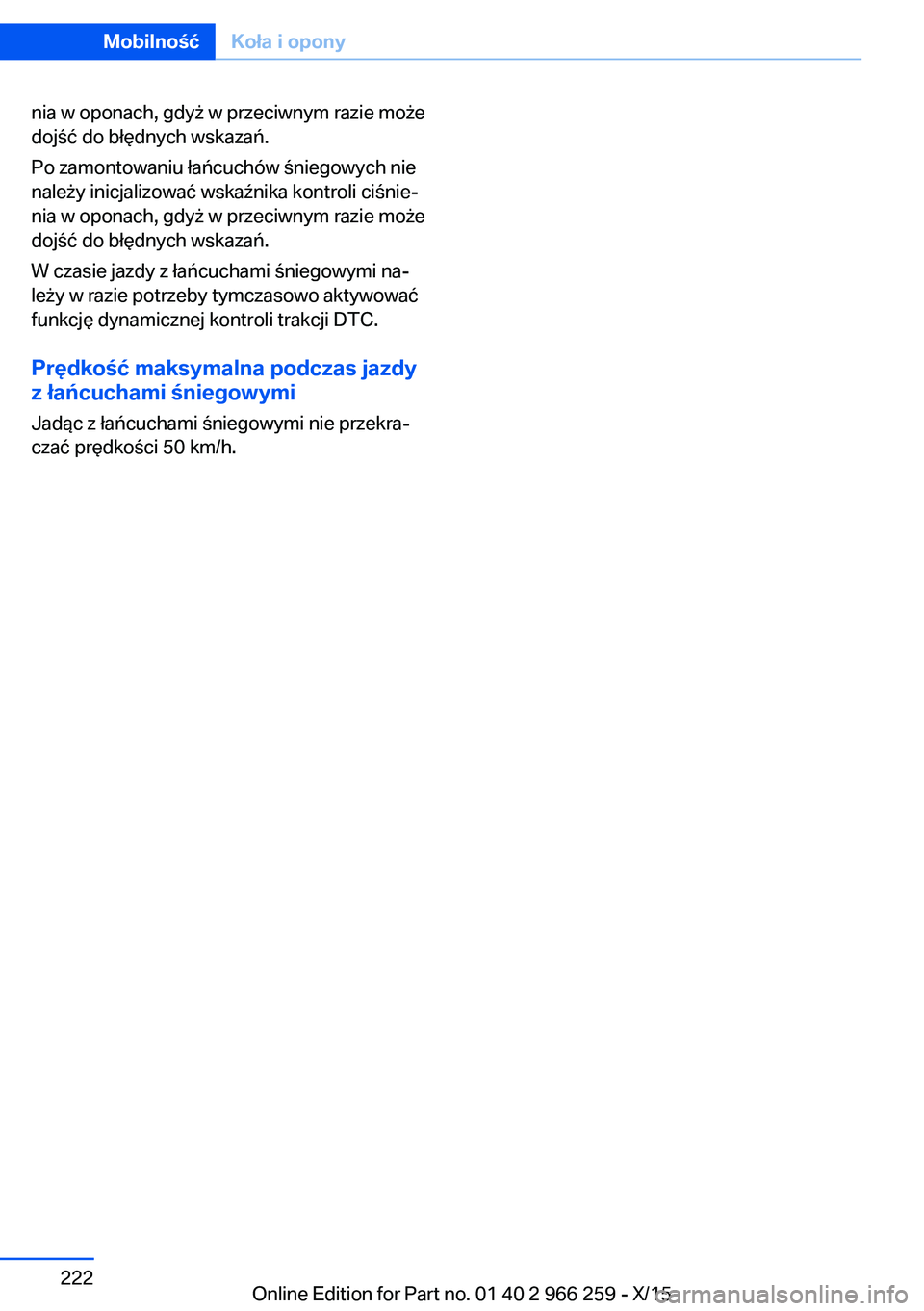

nia w oponach, gdyż w przeciwnym razie może
dojść do błędnych wskazań.
Po zamontowaniu łańcuchów śniegowych nie
należy inicjalizować wskaźnika kontroli ciśnie‐
nia w oponach, gdyż w przeciwnym razie może
dojść do błędnych wskazań.
W czasie jazdy z łańcuchami śniegowymi na‐
leży w razie potrzeby tymczasowo aktywować
funkcję dynamicznej kontroli trakcji DTC.
Prędkość maksymalna podczas jazdy
z łańcuchami śniegowymi
Jadąc z łańcuchami śniegowymi nie przekra‐
czać prędkości 50 km/h.Seite 222MobilnośćKoła i opony222
Online Edition for Part no. 01 40 2 966 259 - X/15

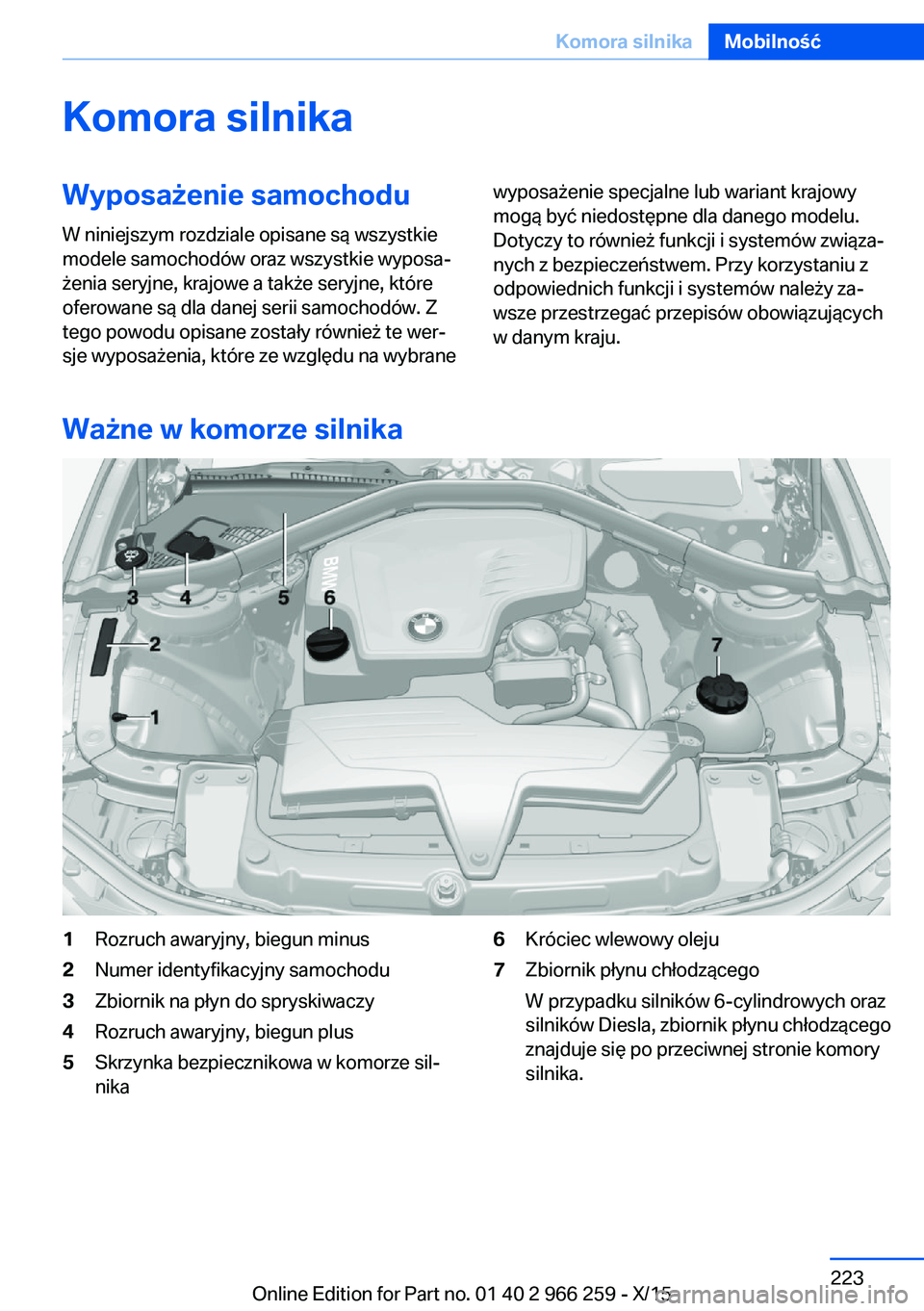

Komora silnikaWyposażenie samochodu
W niniejszym rozdziale opisane są wszystkie
modele samochodów oraz wszystkie wyposa‐
żenia seryjne, krajowe a także seryjne, które
oferowane są dla danej serii samochodów. Z
tego powodu opisane zostały również te wer‐
sje wyposażenia, które ze względu na wybranewyposażenie specjalne lub wariant krajowy
mogą być niedostępne dla danego modelu.
Dotyczy to również funkcji i systemów związa‐
nych z bezpieczeństwem. Przy korzystaniu z
odpowiednich funkcji i systemów należy za‐
wsze przestrzegać przepisów obowiązujących
w danym kraju.
Ważne w komorze silnika
1Rozruch awaryjny, biegun minus2Numer identyfikacyjny samochodu3Zbiornik na płyn do spryskiwaczy4Rozruch awaryjny, biegun plus5Skrzynka bezpiecznikowa w komorze sil‐
nika6Króciec wlewowy oleju7Zbiornik płynu chłodzącego
W przypadku silników 6-cylindrowych oraz
silników Diesla, zbiornik płynu chłodzącego
znajduje się po przeciwnej stronie komory
silnika.Seite 223Komora silnikaMobilność223
Online Edition for Part no. 01 40 2 966 259 - X/15

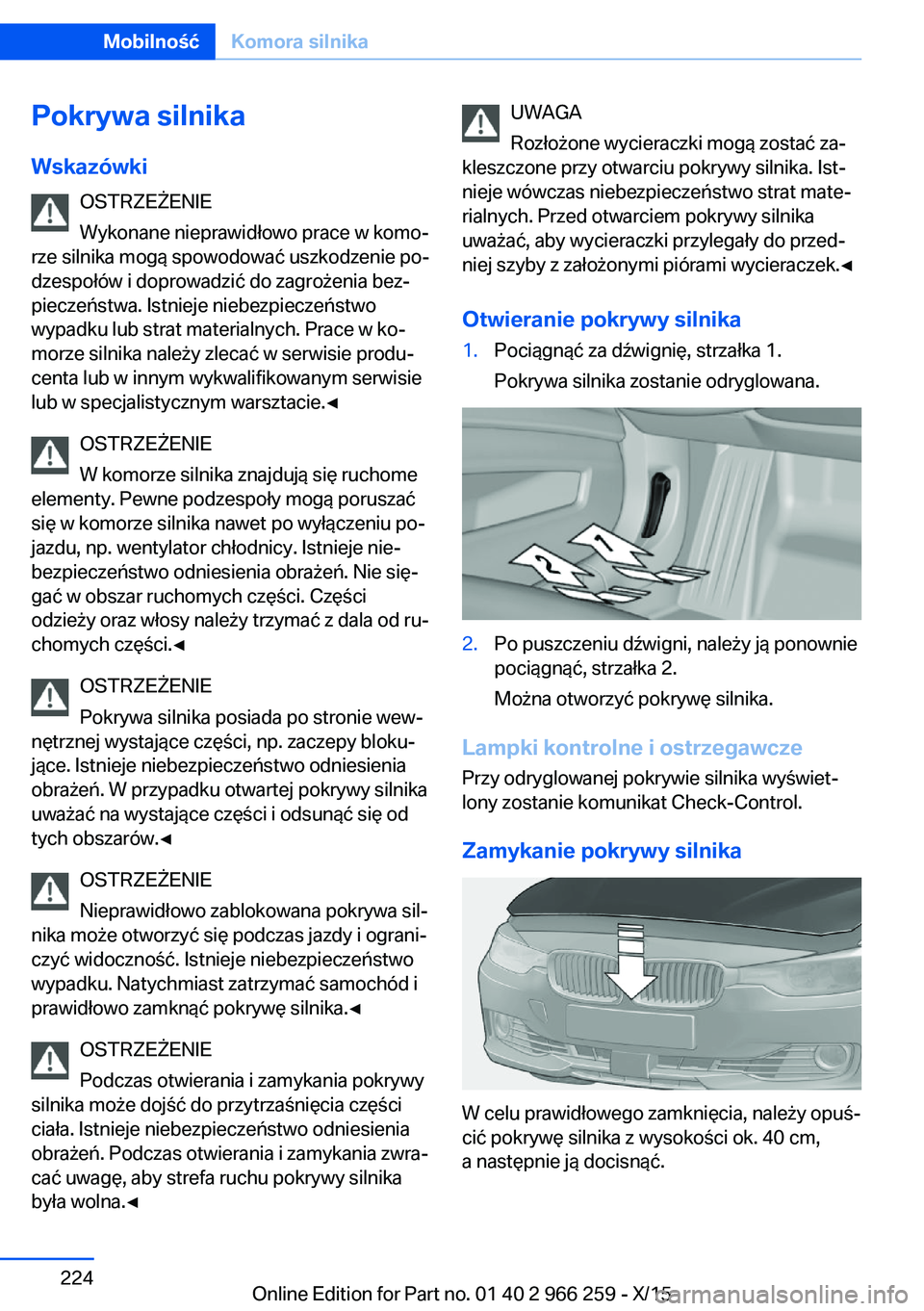

Pokrywa silnika
Wskazówki OSTRZEŻENIE
Wykonane nieprawidłowo prace w komo‐
rze silnika mogą spowodować uszkodzenie po‐
dzespołów i doprowadzić do zagrożenia bez‐ pieczeństwa. Istnieje niebezpieczeństwowypadku lub strat materialnych. Prace w ko‐
morze silnika należy zlecać w serwisie produ‐
centa lub w innym wykwalifikowanym serwisie
lub w specjalistycznym warsztacie.◀
OSTRZEŻENIE
W komorze silnika znajdują się ruchome
elementy. Pewne podzespoły mogą poruszać
się w komorze silnika nawet po wyłączeniu po‐
jazdu, np. wentylator chłodnicy. Istnieje nie‐
bezpieczeństwo odniesienia obrażeń. Nie się‐
gać w obszar ruchomych części. Części
odzieży oraz włosy należy trzymać z dala od ru‐
chomych części.◀
OSTRZEŻENIE
Pokrywa silnika posiada po stronie wew‐
nętrznej wystające części, np. zaczepy bloku‐
jące. Istnieje niebezpieczeństwo odniesienia
obrażeń. W przypadku otwartej pokrywy silnika
uważać na wystające części i odsunąć się od
tych obszarów.◀
OSTRZEŻENIE
Nieprawidłowo zablokowana pokrywa sil‐
nika może otworzyć się podczas jazdy i ograni‐
czyć widoczność. Istnieje niebezpieczeństwo
wypadku. Natychmiast zatrzymać samochód i
prawidłowo zamknąć pokrywę silnika.◀
OSTRZEŻENIE
Podczas otwierania i zamykania pokrywy
silnika może dojść do przytrzaśnięcia części
ciała. Istnieje niebezpieczeństwo odniesienia
obrażeń. Podczas otwierania i zamykania zwra‐
cać uwagę, aby strefa ruchu pokrywy silnika
była wolna.◀UWAGA
Rozłożone wycieraczki mogą zostać za‐
kleszczone przy otwarciu pokrywy silnika. Ist‐
nieje wówczas niebezpieczeństwo strat mate‐
rialnych. Przed otwarciem pokrywy silnika
uważać, aby wycieraczki przylegały do przed‐
niej szyby z założonymi piórami wycieraczek.◀
Otwieranie pokrywy silnika1.Pociągnąć za dźwignię, strzałka 1.
Pokrywa silnika zostanie odryglowana.2.Po puszczeniu dźwigni, należy ją ponownie
pociągnąć, strzałka 2.
Można otworzyć pokrywę silnika.
Lampki kontrolne i ostrzegawcze
Przy odryglowanej pokrywie silnika wyświet‐
lony zostanie komunikat Check-Control.
Zamykanie pokrywy silnika
W celu prawidłowego zamknięcia, należy opuś‐
cić pokrywę silnika z wysokości ok. 40 cm,
a następnie ją docisnąć.
Seite 224MobilnośćKomora silnika224
Online Edition for Part no. 01 40 2 966 259 - X/15
