2016 BMW 4 SERIES GRAN COUPE Instrukcja obsługi (in Polish)

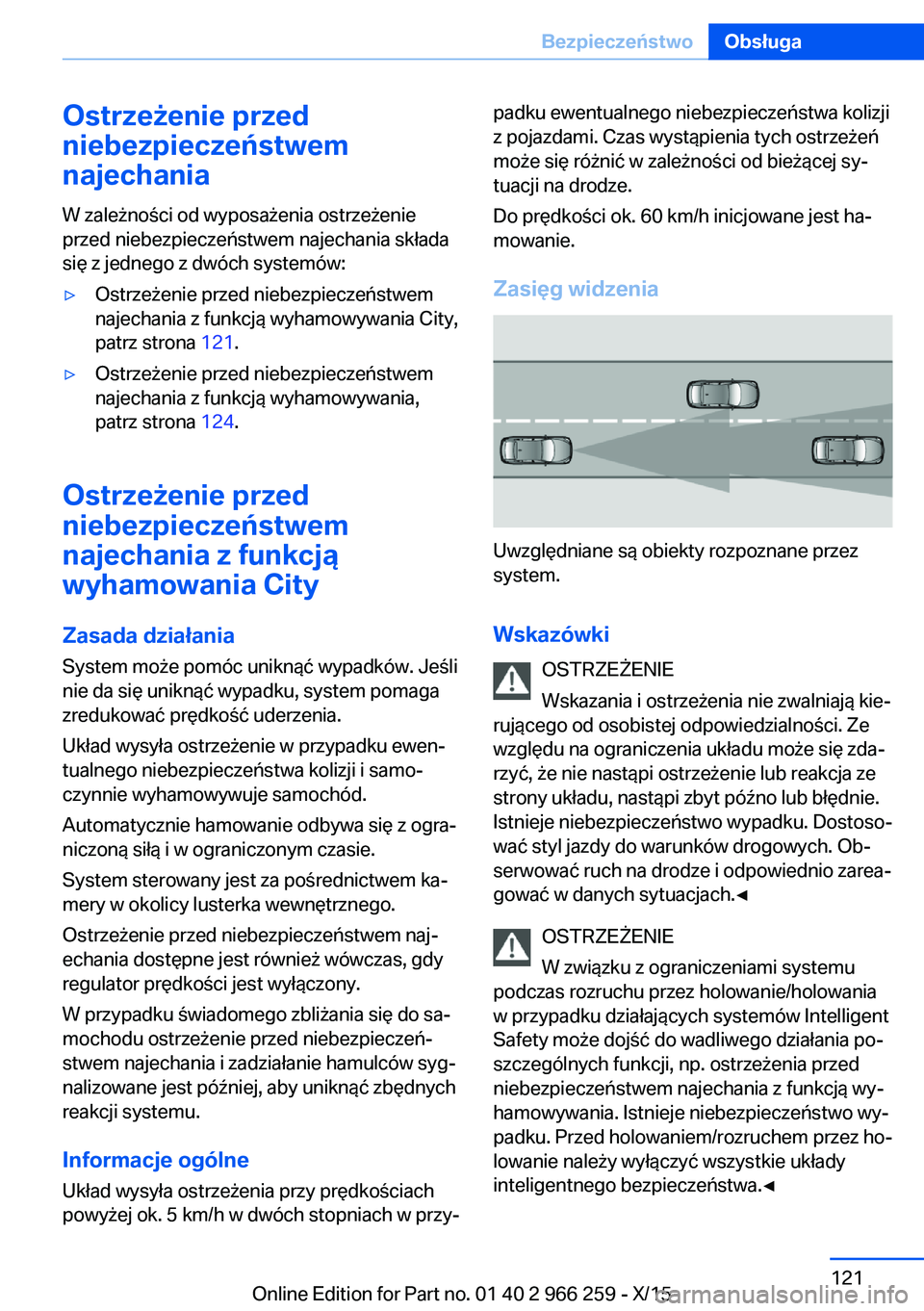

Ostrzeżenie przed
niebezpieczeństwem
najechania
W zależności od wyposażenia ostrzeżenie
przed niebezpieczeństwem najechania składa
się z jednego z dwóch systemów:▷Ostrzeżenie przed niebezpieczeństwem
najechania z funkcją wyhamowywania City,
patrz strona 121.▷Ostrzeżenie przed niebezpieczeństwem
najechania z funkcją wyhamowywania,
patrz strona 124.
Ostrzeżenie przed
niebezpieczeństwem
najechania z funkcją
wyhamowania City
Zasada działania
System może pomóc uniknąć wypadków. Jeśli
nie da się uniknąć wypadku, system pomaga
zredukować prędkość uderzenia.
Układ wysyła ostrzeżenie w przypadku ewen‐
tualnego niebezpieczeństwa kolizji i samo‐
czynnie wyhamowywuje samochód.
Automatycznie hamowanie odbywa się z ogra‐
niczoną siłą i w ograniczonym czasie.
System sterowany jest za pośrednictwem ka‐
mery w okolicy lusterka wewnętrznego.
Ostrzeżenie przed niebezpieczeństwem naj‐
echania dostępne jest również wówczas, gdy
regulator prędkości jest wyłączony.
W przypadku świadomego zbliżania się do sa‐
mochodu ostrzeżenie przed niebezpieczeń‐
stwem najechania i zadziałanie hamulców syg‐
nalizowane jest później, aby uniknąć zbędnych
reakcji systemu.
Informacje ogólne
Układ wysyła ostrzeżenia przy prędkościach
powyżej ok. 5 km/h w dwóch stopniach w przy‐
padku ewentualnego niebezpieczeństwa kolizji
z pojazdami. Czas wystąpienia tych ostrzeżeń
może się różnić w zależności od bieżącej sy‐
tuacji na drodze.
Do prędkości ok. 60 km/h inicjowane jest ha‐
mowanie.
Zasięg widzenia
Uwzględniane są obiekty rozpoznane przez
system.
Wskazówki OSTRZEŻENIE
Wskazania i ostrzeżenia nie zwalniają kie‐
rującego od osobistej odpowiedzialności. Ze
względu na ograniczenia układu może się zda‐
rzyć, że nie nastąpi ostrzeżenie lub reakcja ze
strony układu, nastąpi zbyt późno lub błędnie.
Istnieje niebezpieczeństwo wypadku. Dostoso‐
wać styl jazdy do warunków drogowych. Ob‐
serwować ruch na drodze i odpowiednio zarea‐
gować w danych sytuacjach.◀
OSTRZEŻENIE
W związku z ograniczeniami systemu
podczas rozruchu przez holowanie/holowania
w przypadku działających systemów Intelligent
Safety może dojść do wadliwego działania po‐
szczególnych funkcji, np. ostrzeżenia przed
niebezpieczeństwem najechania z funkcją wy‐
hamowywania. Istnieje niebezpieczeństwo wy‐ padku. Przed holowaniem/rozruchem przez ho‐
lowanie należy wyłączyć wszystkie układy
inteligentnego bezpieczeństwa.◀
Seite 121BezpieczeństwoObsługa121
Online Edition for Part no. 01 40 2 966 259 - X/15

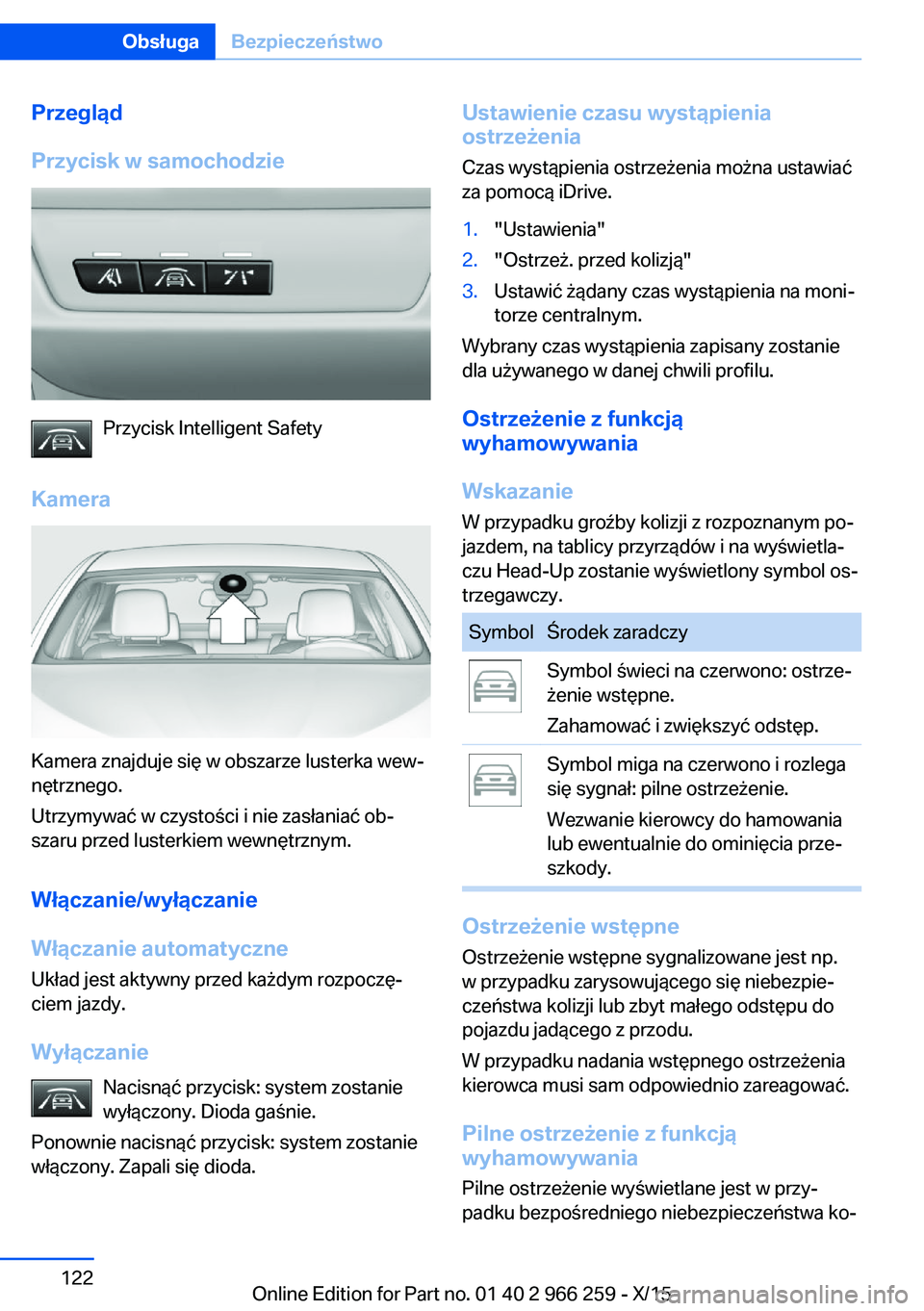

Przegląd
Przycisk w samochodzie
Przycisk Intelligent Safety
Kamera
Kamera znajduje się w obszarze lusterka wew‐
nętrznego.
Utrzymywać w czystości i nie zasłaniać ob‐
szaru przed lusterkiem wewnętrznym.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny przed każdym rozpoczę‐
ciem jazdy.
Wyłączanie Nacisnąć przycisk: system zostanie
wyłączony. Dioda gaśnie.
Ponownie nacisnąć przycisk: system zostanie
włączony. Zapali się dioda.
Ustawienie czasu wystąpienia
ostrzeżenia
Czas wystąpienia ostrzeżenia można ustawiać
za pomocą iDrive.1."Ustawienia"2."Ostrzeż. przed kolizją"3.Ustawić żądany czas wystąpienia na moni‐
torze centralnym.
Wybrany czas wystąpienia zapisany zostanie
dla używanego w danej chwili profilu.
Ostrzeżenie z funkcją
wyhamowywania
Wskazanie
W przypadku groźby kolizji z rozpoznanym po‐
jazdem, na tablicy przyrządów i na wyświetla‐
czu Head-Up zostanie wyświetlony symbol os‐
trzegawczy.
SymbolŚrodek zaradczySymbol świeci na czerwono: ostrze‐
żenie wstępne.
Zahamować i zwiększyć odstęp.Symbol miga na czerwono i rozlega
się sygnał: pilne ostrzeżenie.
Wezwanie kierowcy do hamowania
lub ewentualnie do ominięcia prze‐
szkody.
Ostrzeżenie wstępne
Ostrzeżenie wstępne sygnalizowane jest np.
w przypadku zarysowującego się niebezpie‐
czeństwa kolizji lub zbyt małego odstępu do
pojazdu jadącego z przodu.
W przypadku nadania wstępnego ostrzeżenia
kierowca musi sam odpowiednio zareagować.
Pilne ostrzeżenie z funkcją
wyhamowywania
Pilne ostrzeżenie wyświetlane jest w przy‐
padku bezpośredniego niebezpieczeństwa ko‐
Seite 122ObsługaBezpieczeństwo122
Online Edition for Part no. 01 40 2 966 259 - X/15

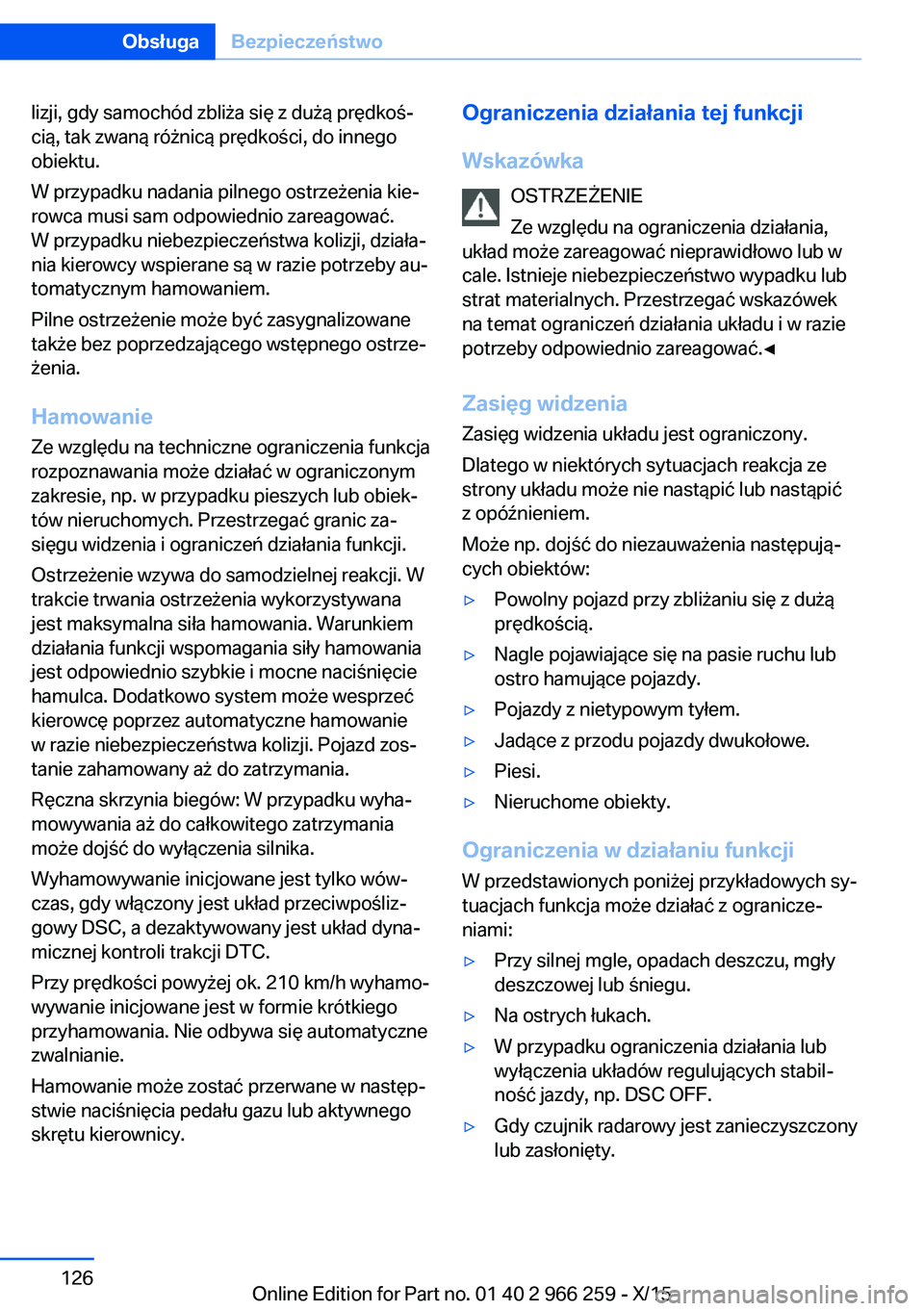

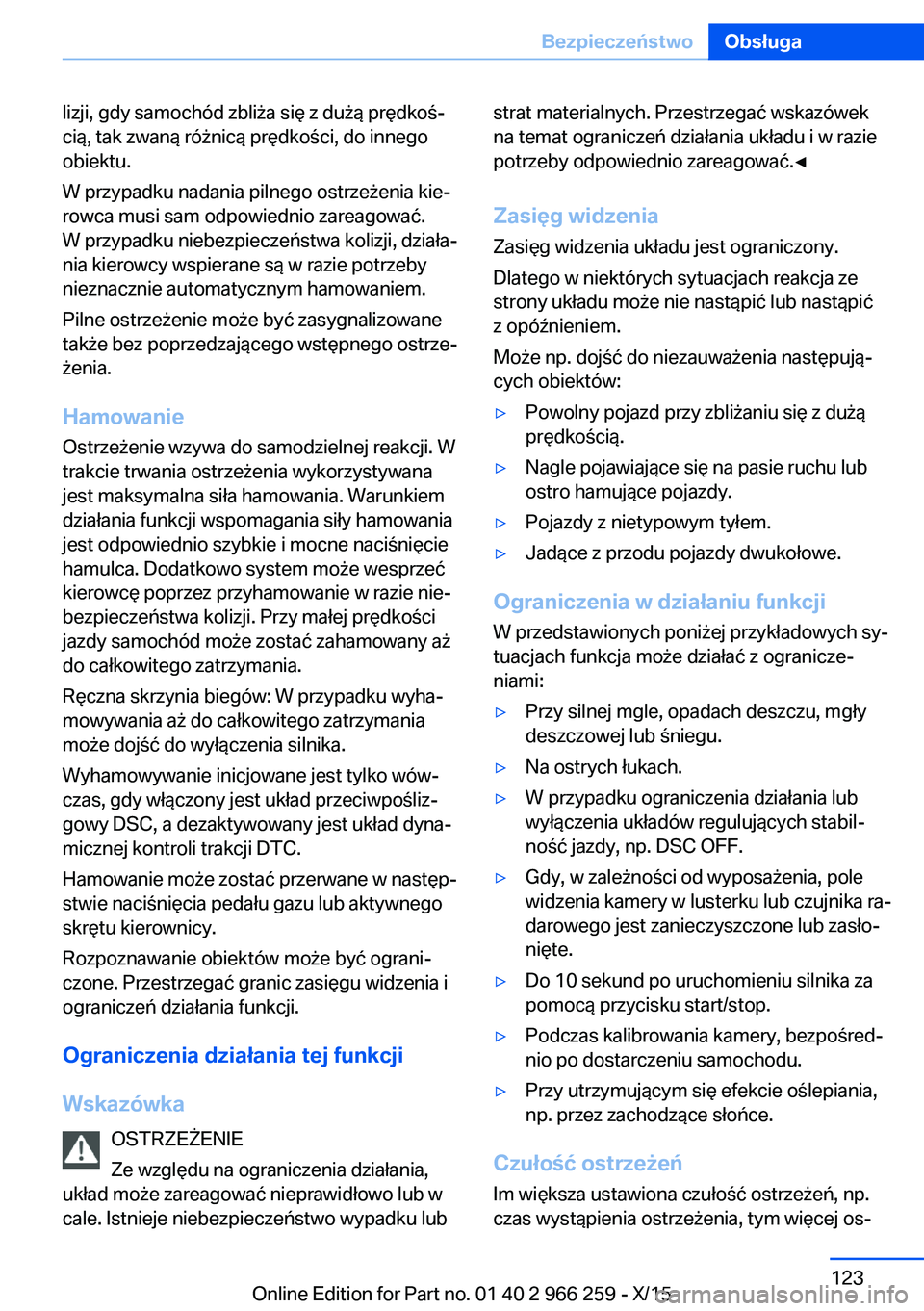

lizji, gdy samochód zbliża się z dużą prędkoś‐
cią, tak zwaną różnicą prędkości, do innego
obiektu.
W przypadku nadania pilnego ostrzeżenia kie‐
rowca musi sam odpowiednio zareagować.
W przypadku niebezpieczeństwa kolizji, działa‐
nia kierowcy wspierane są w razie potrzeby
nieznacznie automatycznym hamowaniem.
Pilne ostrzeżenie może być zasygnalizowane
także bez poprzedzającego wstępnego ostrze‐
żenia.
Hamowanie
Ostrzeżenie wzywa do samodzielnej reakcji. W
trakcie trwania ostrzeżenia wykorzystywana
jest maksymalna siła hamowania. Warunkiem
działania funkcji wspomagania siły hamowania
jest odpowiednio szybkie i mocne naciśnięcie
hamulca. Dodatkowo system może wesprzeć
kierowcę poprzez przyhamowanie w razie nie‐
bezpieczeństwa kolizji. Przy małej prędkości
jazdy samochód może zostać zahamowany aż
do całkowitego zatrzymania.
Ręczna skrzynia biegów: W przypadku wyha‐
mowywania aż do całkowitego zatrzymania
może dojść do wyłączenia silnika.
Wyhamowywanie inicjowane jest tylko wów‐
czas, gdy włączony jest układ przeciwpośliz‐
gowy DSC, a dezaktywowany jest układ dyna‐
micznej kontroli trakcji DTC.
Hamowanie może zostać przerwane w następ‐
stwie naciśnięcia pedału gazu lub aktywnego
skrętu kierownicy.
Rozpoznawanie obiektów może być ograni‐
czone. Przestrzegać granic zasięgu widzenia i
ograniczeń działania funkcji.
Ograniczenia działania tej funkcji
Wskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lubstrat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Zasięg widzenia
Zasięg widzenia układu jest ograniczony.
Dlatego w niektórych sytuacjach reakcja ze
strony układu może nie nastąpić lub nastąpić
z opóźnieniem.
Może np. dojść do niezauważenia następują‐
cych obiektów:▷Powolny pojazd przy zbliżaniu się z dużą
prędkością.▷Nagle pojawiające się na pasie ruchu lub
ostro hamujące pojazdy.▷Pojazdy z nietypowym tyłem.▷Jadące z przodu pojazdy dwukołowe.
Ograniczenia w działaniu funkcji
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:
▷Przy silnej mgle, opadach deszczu, mgły
deszczowej lub śniegu.▷Na ostrych łukach.▷W przypadku ograniczenia działania lub
wyłączenia układów regulujących stabil‐
ność jazdy, np. DSC OFF.▷Gdy, w zależności od wyposażenia, pole
widzenia kamery w lusterku lub czujnika ra‐
darowego jest zanieczyszczone lub zasło‐
nięte.▷Do 10 sekund po uruchomieniu silnika za
pomocą przycisku start/stop.▷Podczas kalibrowania kamery, bezpośred‐
nio po dostarczeniu samochodu.▷Przy utrzymującym się efekcie oślepiania,
np. przez zachodzące słońce.
Czułość ostrzeżeń
Im większa ustawiona czułość ostrzeżeń, np.
czas wystąpienia ostrzeżenia, tym więcej os‐
Seite 123BezpieczeństwoObsługa123
Online Edition for Part no. 01 40 2 966 259 - X/15

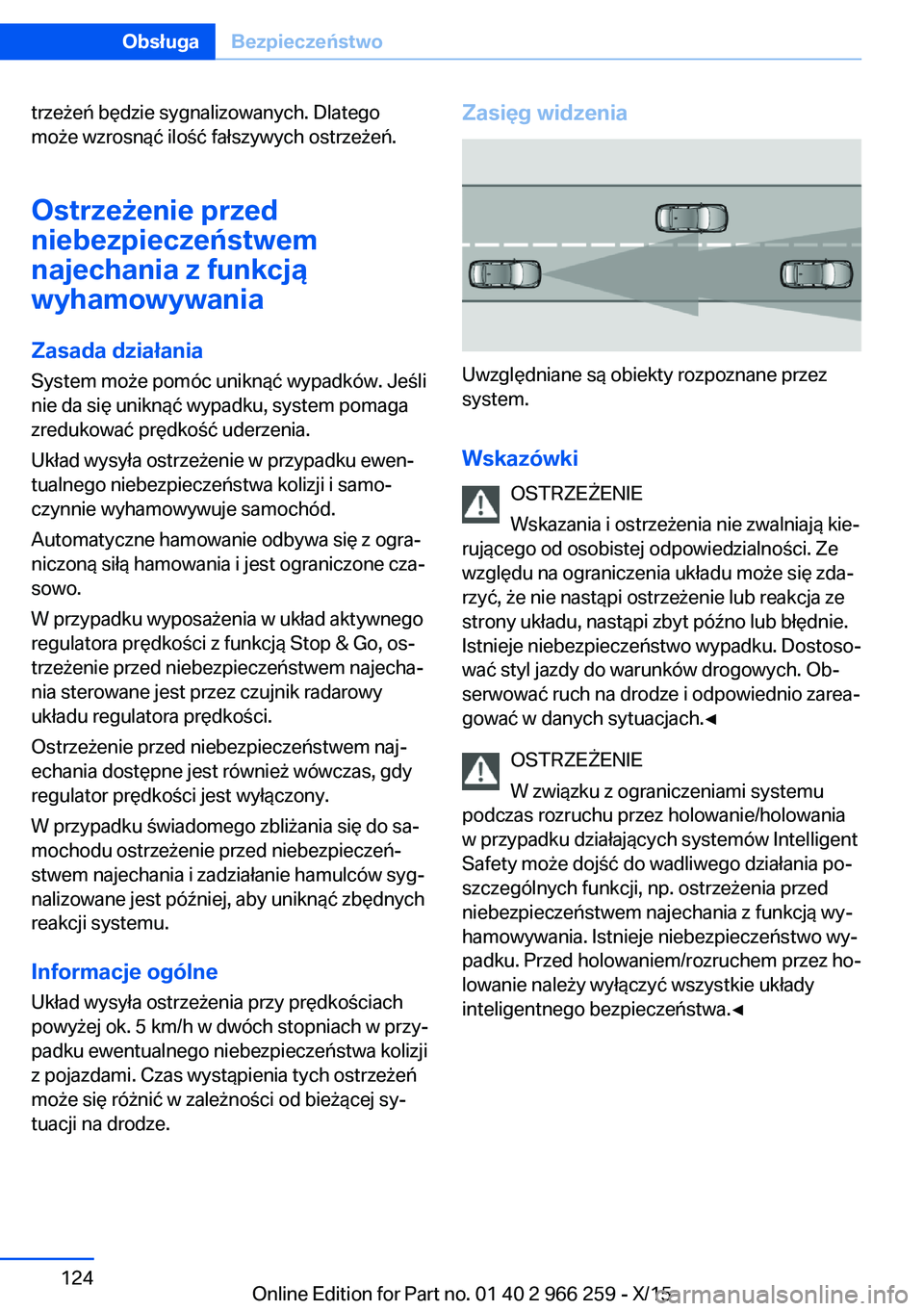

trzeżeń będzie sygnalizowanych. Dlatego
może wzrosnąć ilość fałszywych ostrzeżeń.
Ostrzeżenie przed
niebezpieczeństwem
najechania z funkcją
wyhamowywania
Zasada działania
System może pomóc uniknąć wypadków. Jeśli nie da się uniknąć wypadku, system pomaga
zredukować prędkość uderzenia.
Układ wysyła ostrzeżenie w przypadku ewen‐
tualnego niebezpieczeństwa kolizji i samo‐
czynnie wyhamowywuje samochód.
Automatyczne hamowanie odbywa się z ogra‐
niczoną siłą hamowania i jest ograniczone cza‐
sowo.
W przypadku wyposażenia w układ aktywnego
regulatora prędkości z funkcją Stop & Go, os‐
trzeżenie przed niebezpieczeństwem najecha‐
nia sterowane jest przez czujnik radarowy układu regulatora prędkości.
Ostrzeżenie przed niebezpieczeństwem naj‐
echania dostępne jest również wówczas, gdy
regulator prędkości jest wyłączony.
W przypadku świadomego zbliżania się do sa‐
mochodu ostrzeżenie przed niebezpieczeń‐
stwem najechania i zadziałanie hamulców syg‐
nalizowane jest później, aby uniknąć zbędnych
reakcji systemu.
Informacje ogólne
Układ wysyła ostrzeżenia przy prędkościach
powyżej ok. 5 km/h w dwóch stopniach w przy‐
padku ewentualnego niebezpieczeństwa kolizji
z pojazdami. Czas wystąpienia tych ostrzeżeń
może się różnić w zależności od bieżącej sy‐
tuacji na drodze.Zasięg widzenia
Uwzględniane są obiekty rozpoznane przez
system.
Wskazówki OSTRZEŻENIE
Wskazania i ostrzeżenia nie zwalniają kie‐
rującego od osobistej odpowiedzialności. Ze
względu na ograniczenia układu może się zda‐
rzyć, że nie nastąpi ostrzeżenie lub reakcja ze
strony układu, nastąpi zbyt późno lub błędnie.
Istnieje niebezpieczeństwo wypadku. Dostoso‐
wać styl jazdy do warunków drogowych. Ob‐
serwować ruch na drodze i odpowiednio zarea‐
gować w danych sytuacjach.◀
OSTRZEŻENIE
W związku z ograniczeniami systemu
podczas rozruchu przez holowanie/holowania
w przypadku działających systemów Intelligent
Safety może dojść do wadliwego działania po‐
szczególnych funkcji, np. ostrzeżenia przed
niebezpieczeństwem najechania z funkcją wy‐
hamowywania. Istnieje niebezpieczeństwo wy‐ padku. Przed holowaniem/rozruchem przez ho‐
lowanie należy wyłączyć wszystkie układy
inteligentnego bezpieczeństwa.◀
Seite 124ObsługaBezpieczeństwo124
Online Edition for Part no. 01 40 2 966 259 - X/15

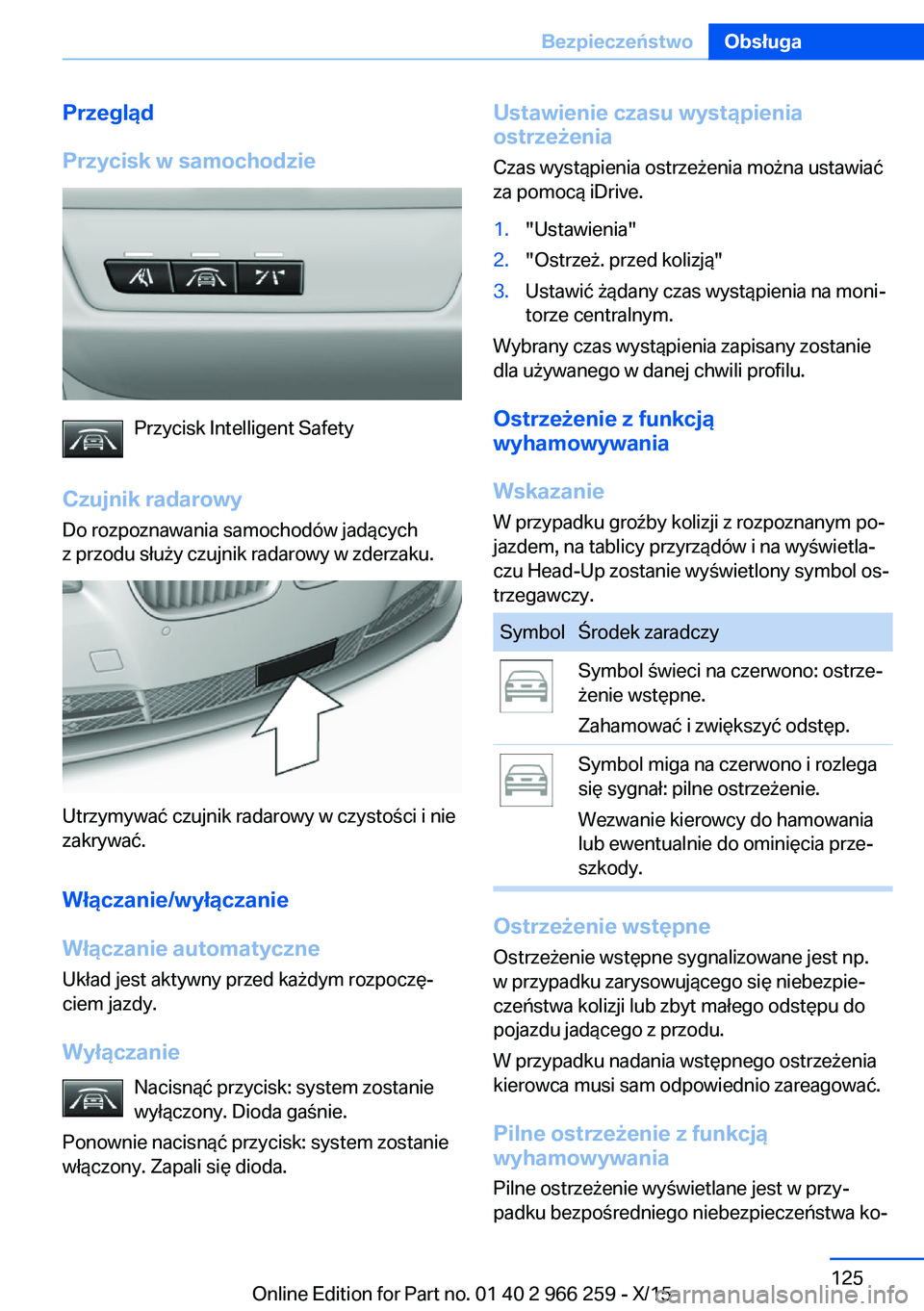

Przegląd
Przycisk w samochodzie
Przycisk Intelligent Safety
Czujnik radarowy Do rozpoznawania samochodów jadących
z przodu służy czujnik radarowy w zderzaku.
Utrzymywać czujnik radarowy w czystości i nie
zakrywać.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny przed każdym rozpoczę‐
ciem jazdy.
Wyłączanie Nacisnąć przycisk: system zostanie
wyłączony. Dioda gaśnie.
Ponownie nacisnąć przycisk: system zostanie
włączony. Zapali się dioda.
Ustawienie czasu wystąpienia
ostrzeżenia
Czas wystąpienia ostrzeżenia można ustawiać
za pomocą iDrive.1."Ustawienia"2."Ostrzeż. przed kolizją"3.Ustawić żądany czas wystąpienia na moni‐
torze centralnym.
Wybrany czas wystąpienia zapisany zostanie
dla używanego w danej chwili profilu.
Ostrzeżenie z funkcją
wyhamowywania
Wskazanie
W przypadku groźby kolizji z rozpoznanym po‐
jazdem, na tablicy przyrządów i na wyświetla‐
czu Head-Up zostanie wyświetlony symbol os‐
trzegawczy.
SymbolŚrodek zaradczySymbol świeci na czerwono: ostrze‐
żenie wstępne.
Zahamować i zwiększyć odstęp.Symbol miga na czerwono i rozlega
się sygnał: pilne ostrzeżenie.
Wezwanie kierowcy do hamowania
lub ewentualnie do ominięcia prze‐
szkody.
Ostrzeżenie wstępne
Ostrzeżenie wstępne sygnalizowane jest np.
w przypadku zarysowującego się niebezpie‐
czeństwa kolizji lub zbyt małego odstępu do
pojazdu jadącego z przodu.
W przypadku nadania wstępnego ostrzeżenia
kierowca musi sam odpowiednio zareagować.
Pilne ostrzeżenie z funkcją
wyhamowywania
Pilne ostrzeżenie wyświetlane jest w przy‐
padku bezpośredniego niebezpieczeństwa ko‐
Seite 125BezpieczeństwoObsługa125
Online Edition for Part no. 01 40 2 966 259 - X/15

lizji, gdy samochód zbliża się z dużą prędkoś‐
cią, tak zwaną różnicą prędkości, do innego
obiektu.
W przypadku nadania pilnego ostrzeżenia kie‐
rowca musi sam odpowiednio zareagować.
W przypadku niebezpieczeństwa kolizji, działa‐
nia kierowcy wspierane są w razie potrzeby au‐
tomatycznym hamowaniem.
Pilne ostrzeżenie może być zasygnalizowane
także bez poprzedzającego wstępnego ostrze‐
żenia.
Hamowanie
Ze względu na techniczne ograniczenia funkcja
rozpoznawania może działać w ograniczonym
zakresie, np. w przypadku pieszych lub obiek‐
tów nieruchomych. Przestrzegać granic za‐
sięgu widzenia i ograniczeń działania funkcji.
Ostrzeżenie wzywa do samodzielnej reakcji. W
trakcie trwania ostrzeżenia wykorzystywana
jest maksymalna siła hamowania. Warunkiem
działania funkcji wspomagania siły hamowania
jest odpowiednio szybkie i mocne naciśnięcie
hamulca. Dodatkowo system może wesprzeć
kierowcę poprzez automatyczne hamowanie
w razie niebezpieczeństwa kolizji. Pojazd zos‐
tanie zahamowany aż do zatrzymania.
Ręczna skrzynia biegów: W przypadku wyha‐
mowywania aż do całkowitego zatrzymania
może dojść do wyłączenia silnika.
Wyhamowywanie inicjowane jest tylko wów‐
czas, gdy włączony jest układ przeciwpośliz‐
gowy DSC, a dezaktywowany jest układ dyna‐
micznej kontroli trakcji DTC.
Przy prędkości powyżej ok. 210 km/h wyhamo‐
wywanie inicjowane jest w formie krótkiego
przyhamowania. Nie odbywa się automatyczne
zwalnianie.
Hamowanie może zostać przerwane w następ‐
stwie naciśnięcia pedału gazu lub aktywnego
skrętu kierownicy.Ograniczenia działania tej funkcji
Wskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lub
strat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Zasięg widzenia
Zasięg widzenia układu jest ograniczony.
Dlatego w niektórych sytuacjach reakcja ze
strony układu może nie nastąpić lub nastąpić
z opóźnieniem.
Może np. dojść do niezauważenia następują‐
cych obiektów:▷Powolny pojazd przy zbliżaniu się z dużą
prędkością.▷Nagle pojawiające się na pasie ruchu lub
ostro hamujące pojazdy.▷Pojazdy z nietypowym tyłem.▷Jadące z przodu pojazdy dwukołowe.▷Piesi.▷Nieruchome obiekty.
Ograniczenia w działaniu funkcji
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:
▷Przy silnej mgle, opadach deszczu, mgły
deszczowej lub śniegu.▷Na ostrych łukach.▷W przypadku ograniczenia działania lub
wyłączenia układów regulujących stabil‐
ność jazdy, np. DSC OFF.▷Gdy czujnik radarowy jest zanieczyszczony
lub zasłonięty.Seite 126ObsługaBezpieczeństwo126
Online Edition for Part no. 01 40 2 966 259 - X/15

Czułość ostrzeżeń
Im większa ustawiona czułość ostrzeżeń, np.
czas wystąpienia ostrzeżenia, tym więcej os‐
trzeżeń będzie sygnalizowanych. Dlatego
może wzrosnąć ilość fałszywych ostrzeżeń.
System rozpoznawania osób
z funkcją wyhamowywania City
Zasada działania
System może pomóc uniknąć wypadków
z udziałem pieszych.
System ostrzega na obszarach miejskich przed
możliwym niebezpieczeństwem kolizji z pie‐
szymi i zawiera funkcję przyhamowywania.
System sterowany jest za pośrednictwem ka‐
mery w okolicy lusterka wewnętrznego.
Informacje ogólne Gdy jest dostatecznie jasno, system ostrzega
od prędkości ok. 10 km/h do ok. 60 km/h przed
ewentualnym niebezpieczeństwem kolizji
z pieszymi i wpiera kierowcę poprzez urucho‐
mienie hamulców na krótko przed kolizją.
Uwzględniane są przy tym osoby, jeśli znajdują
się w zasięgu widoczności systemu.
Zasięg widzenia
Zasięg widzenia przed pojazdem składa się
z dwóch stref:
▷Strefa centralna, strzałka 1, bezpośrednio
przed samochodem.▷Strefa rozszerzona, strzałka 2, z prawej i z
lewej strony.
Groźba kolizji występuje wówczas, gdy osoby
znajdą się w strefie centralnej. Przed osobami,
które znajdują się w dalszych strefach, system
ostrzega tylko wtedy, jeśli poruszają się one
w kierunku strefy centralnej.
Wskazówki OSTRZEŻENIE
Wskazania i ostrzeżenia nie zwalniają kie‐
rującego od osobistej odpowiedzialności. Ze
względu na ograniczenia układu może się zda‐
rzyć, że nie nastąpi ostrzeżenie lub reakcja ze
strony układu, nastąpi zbyt późno lub błędnie.
Istnieje niebezpieczeństwo wypadku. Dostoso‐
wać styl jazdy do warunków drogowych. Ob‐
serwować ruch na drodze i odpowiednio zarea‐
gować w danych sytuacjach.◀
OSTRZEŻENIE
W związku z ograniczeniami systemu
podczas rozruchu przez holowanie/holowania
w przypadku działających systemów Intelligent
Safety może dojść do wadliwego działania po‐
szczególnych funkcji, np. ostrzeżenia przed
niebezpieczeństwem najechania z funkcją wy‐
hamowywania. Istnieje niebezpieczeństwo wy‐
padku. Przed holowaniem/rozruchem przez ho‐
lowanie należy wyłączyć wszystkie układy
inteligentnego bezpieczeństwa.◀
Przegląd
Przycisk w samochodzie
Seite 127BezpieczeństwoObsługa127
Online Edition for Part no. 01 40 2 966 259 - X/15

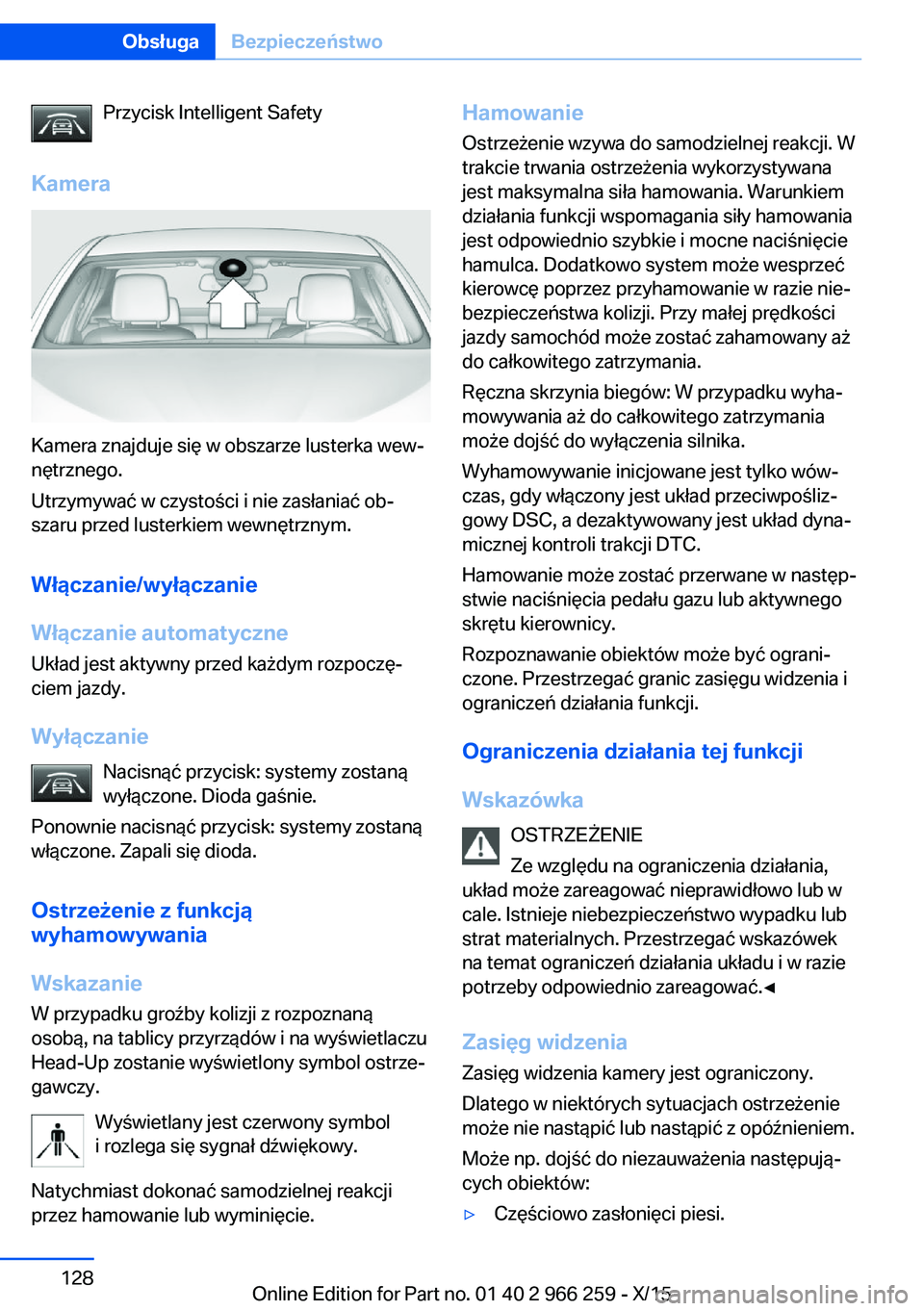

Przycisk Intelligent Safety
Kamera
Kamera znajduje się w obszarze lusterka wew‐
nętrznego.
Utrzymywać w czystości i nie zasłaniać ob‐
szaru przed lusterkiem wewnętrznym.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny przed każdym rozpoczę‐
ciem jazdy.
Wyłączanie Nacisnąć przycisk: systemy zostaną
wyłączone. Dioda gaśnie.
Ponownie nacisnąć przycisk: systemy zostaną
włączone. Zapali się dioda.
Ostrzeżenie z funkcją
wyhamowywania
Wskazanie
W przypadku groźby kolizji z rozpoznaną
osobą, na tablicy przyrządów i na wyświetlaczu
Head-Up zostanie wyświetlony symbol ostrze‐
gawczy.
Wyświetlany jest czerwony symbol
i rozlega się sygnał dźwiękowy.
Natychmiast dokonać samodzielnej reakcji
przez hamowanie lub wyminięcie.
Hamowanie
Ostrzeżenie wzywa do samodzielnej reakcji. W
trakcie trwania ostrzeżenia wykorzystywana
jest maksymalna siła hamowania. Warunkiem
działania funkcji wspomagania siły hamowania
jest odpowiednio szybkie i mocne naciśnięcie
hamulca. Dodatkowo system może wesprzeć
kierowcę poprzez przyhamowanie w razie nie‐
bezpieczeństwa kolizji. Przy małej prędkości
jazdy samochód może zostać zahamowany aż
do całkowitego zatrzymania.
Ręczna skrzynia biegów: W przypadku wyha‐
mowywania aż do całkowitego zatrzymania
może dojść do wyłączenia silnika.
Wyhamowywanie inicjowane jest tylko wów‐
czas, gdy włączony jest układ przeciwpośliz‐
gowy DSC, a dezaktywowany jest układ dyna‐
micznej kontroli trakcji DTC.
Hamowanie może zostać przerwane w następ‐
stwie naciśnięcia pedału gazu lub aktywnego
skrętu kierownicy.
Rozpoznawanie obiektów może być ograni‐
czone. Przestrzegać granic zasięgu widzenia i
ograniczeń działania funkcji.
Ograniczenia działania tej funkcji
Wskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lub
strat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Zasięg widzenia
Zasięg widzenia kamery jest ograniczony.
Dlatego w niektórych sytuacjach ostrzeżenie
może nie nastąpić lub nastąpić z opóźnieniem.
Może np. dojść do niezauważenia następują‐
cych obiektów:▷Częściowo zasłonięci piesi.Seite 128ObsługaBezpieczeństwo128
Online Edition for Part no. 01 40 2 966 259 - X/15
