2016 BMW 4 SERIES GRAN COUPE Instrukcja obsługi (in Polish)

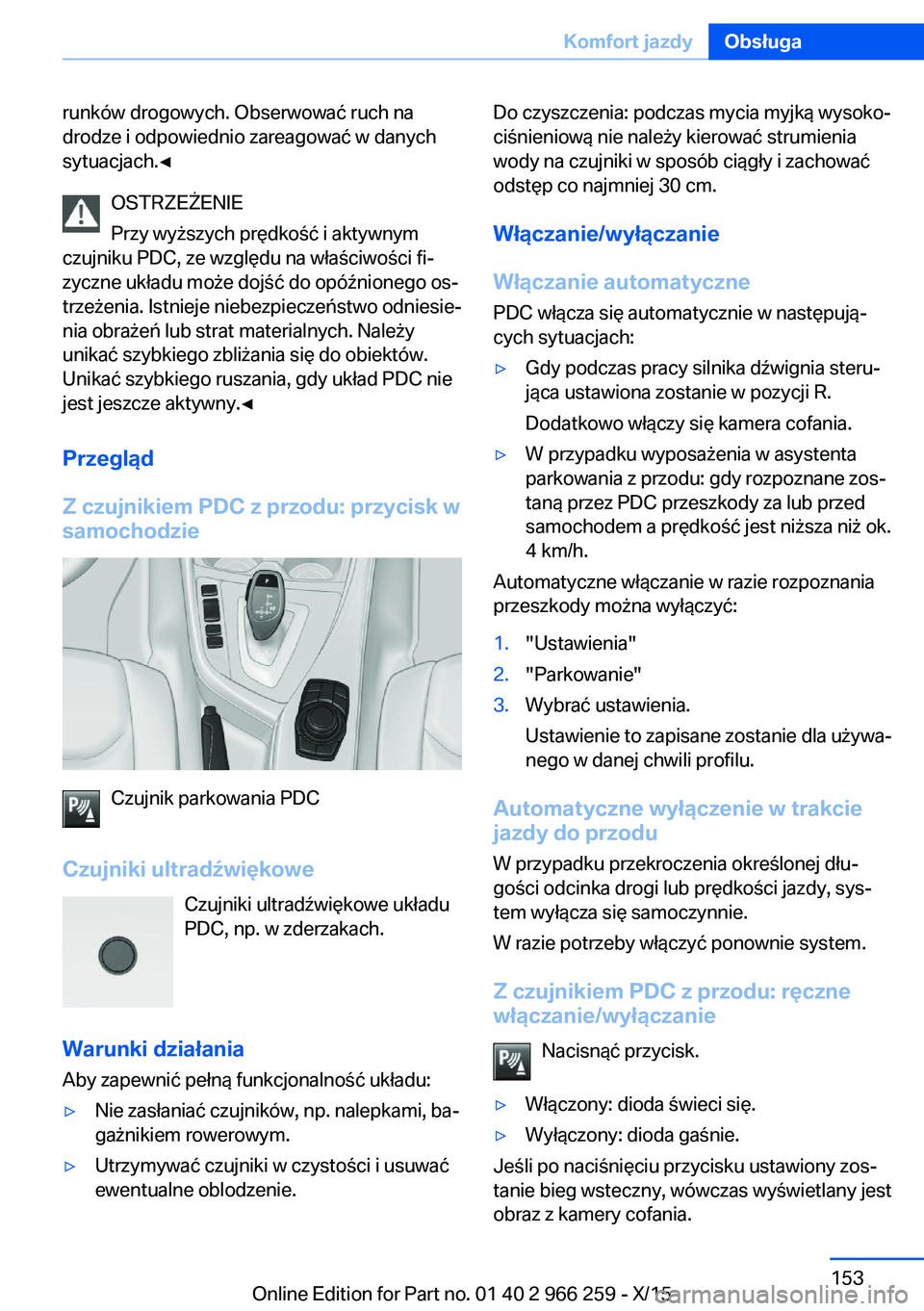

runków drogowych. Obserwować ruch na
drodze i odpowiednio zareagować w danych
sytuacjach.◀
OSTRZEŻENIE
Przy wyższych prędkość i aktywnym
czujniku PDC, ze względu na właściwości fi‐
zyczne układu może dojść do opóźnionego os‐
trzeżenia. Istnieje niebezpieczeństwo odniesie‐
nia obrażeń lub strat materialnych. Należy
unikać szybkiego zbliżania się do obiektów.
Unikać szybkiego ruszania, gdy układ PDC nie
jest jeszcze aktywny.◀
Przegląd
Z czujnikiem PDC z przodu: przycisk w
samochodzie
Czujnik parkowania PDC
Czujniki ultradźwiękowe Czujniki ultradźwiękowe układu
PDC, np. w zderzakach.
Warunki działania Aby zapewnić pełną funkcjonalność układu:
▷Nie zasłaniać czujników, np. nalepkami, ba‐
gażnikiem rowerowym.▷Utrzymywać czujniki w czystości i usuwać
ewentualne oblodzenie.Do czyszczenia: podczas mycia myjką wysoko‐
ciśnieniową nie należy kierować strumienia
wody na czujniki w sposób ciągły i zachować
odstęp co najmniej 30 cm.
Włączanie/wyłączanie
Włączanie automatyczne
PDC włącza się automatycznie w następują‐
cych sytuacjach:▷Gdy podczas pracy silnika dźwignia steru‐
jąca ustawiona zostanie w pozycji R.
Dodatkowo włączy się kamera cofania.▷W przypadku wyposażenia w asystenta
parkowania z przodu: gdy rozpoznane zos‐
taną przez PDC przeszkody za lub przed
samochodem a prędkość jest niższa niż ok.
4 km/h.
Automatyczne włączanie w razie rozpoznania
przeszkody można wyłączyć:
1."Ustawienia"2."Parkowanie"3.Wybrać ustawienia.
Ustawienie to zapisane zostanie dla używa‐
nego w danej chwili profilu.
Automatyczne wyłączenie w trakcie
jazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Z czujnikiem PDC z przodu: ręczne
włączanie/wyłączanie
Nacisnąć przycisk.
▷Włączony: dioda świeci się.▷Wyłączony: dioda gaśnie.
Jeśli po naciśnięciu przycisku ustawiony zos‐
tanie bieg wsteczny, wówczas wyświetlany jest
obraz z kamery cofania.
Seite 153Komfort jazdyObsługa153
Online Edition for Part no. 01 40 2 966 259 - X/15

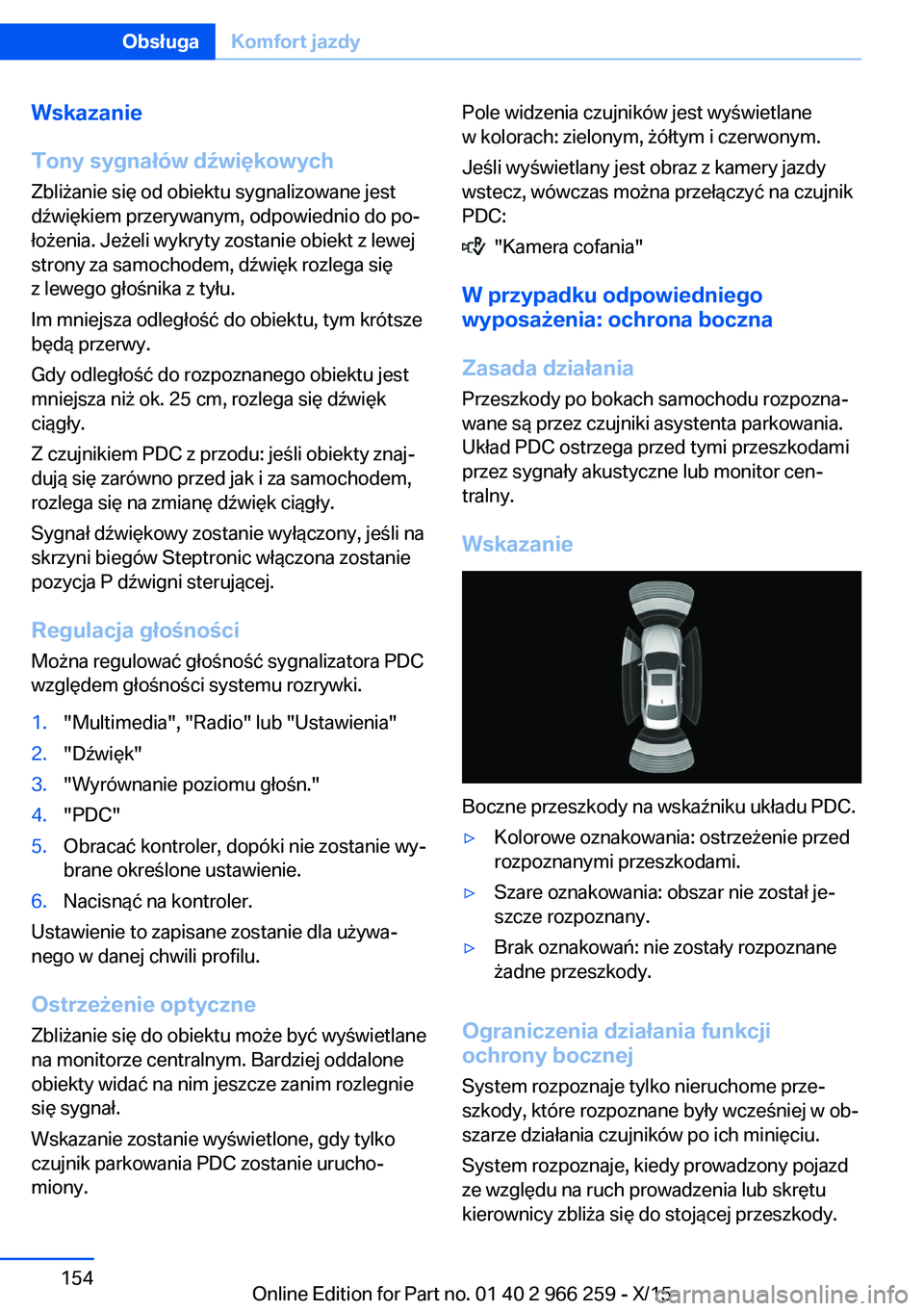

Wskazanie
Tony sygnałów dźwiękowych
Zbliżanie się od obiektu sygnalizowane jest
dźwiękiem przerywanym, odpowiednio do po‐
łożenia. Jeżeli wykryty zostanie obiekt z lewej
strony za samochodem, dźwięk rozlega się
z lewego głośnika z tyłu.
Im mniejsza odległość do obiektu, tym krótsze
będą przerwy.
Gdy odległość do rozpoznanego obiektu jest
mniejsza niż ok. 25 cm, rozlega się dźwięk
ciągły.
Z czujnikiem PDC z przodu: jeśli obiekty znaj‐
dują się zarówno przed jak i za samochodem,
rozlega się na zmianę dźwięk ciągły.
Sygnał dźwiękowy zostanie wyłączony, jeśli na
skrzyni biegów Steptronic włączona zostanie
pozycja P dźwigni sterującej.
Regulacja głośności
Można regulować głośność sygnalizatora PDC
względem głośności systemu rozrywki.1."Multimedia", "Radio" lub "Ustawienia"2."Dźwięk"3."Wyrównanie poziomu głośn."4."PDC"5.Obracać kontroler, dopóki nie zostanie wy‐
brane określone ustawienie.6.Nacisnąć na kontroler.
Ustawienie to zapisane zostanie dla używa‐
nego w danej chwili profilu.
Ostrzeżenie optyczne
Zbliżanie się do obiektu może być wyświetlane
na monitorze centralnym. Bardziej oddalone
obiekty widać na nim jeszcze zanim rozlegnie
się sygnał.
Wskazanie zostanie wyświetlone, gdy tylko
czujnik parkowania PDC zostanie urucho‐
miony.
Pole widzenia czujników jest wyświetlane
w kolorach: zielonym, żółtym i czerwonym.
Jeśli wyświetlany jest obraz z kamery jazdy
wstecz, wówczas można przełączyć na czujnik
PDC:
"Kamera cofania"
W przypadku odpowiedniego
wyposażenia: ochrona boczna
Zasada działania
Przeszkody po bokach samochodu rozpozna‐
wane są przez czujniki asystenta parkowania.
Układ PDC ostrzega przed tymi przeszkodami
przez sygnały akustyczne lub monitor cen‐
tralny.
Wskazanie
Boczne przeszkody na wskaźniku układu PDC.
▷Kolorowe oznakowania: ostrzeżenie przed
rozpoznanymi przeszkodami.▷Szare oznakowania: obszar nie został je‐
szcze rozpoznany.▷Brak oznakowań: nie zostały rozpoznane
żadne przeszkody.
Ograniczenia działania funkcji
ochrony bocznej
System rozpoznaje tylko nieruchome prze‐
szkody, które rozpoznane były wcześniej w ob‐
szarze działania czujników po ich minięciu.
System rozpoznaje, kiedy prowadzony pojazd
ze względu na ruch prowadzenia lub skrętu
kierownicy zbliża się do stojącej przeszkody.
Seite 154ObsługaKomfort jazdy154
Online Edition for Part no. 01 40 2 966 259 - X/15

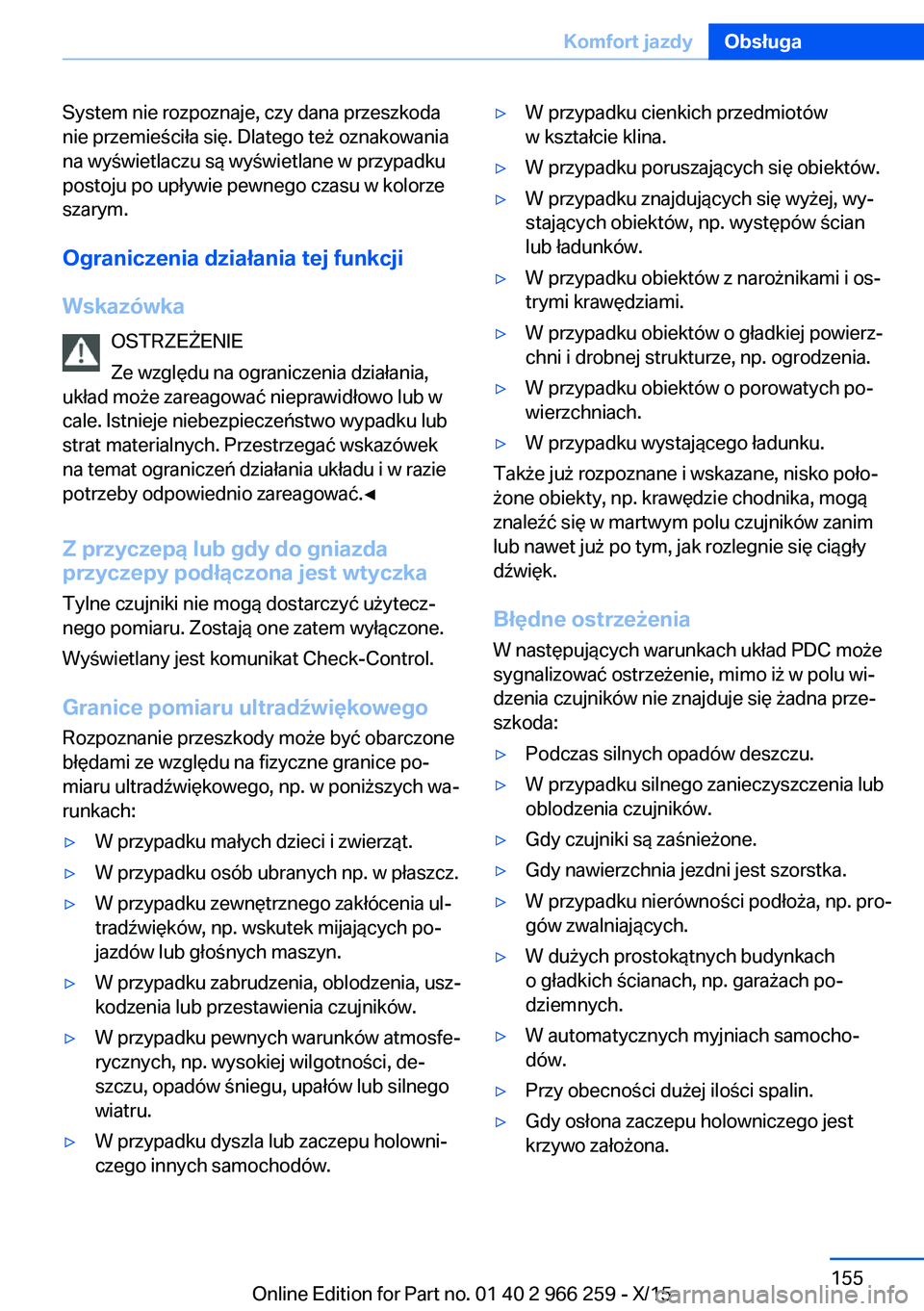

System nie rozpoznaje, czy dana przeszkoda
nie przemieściła się. Dlatego też oznakowania
na wyświetlaczu są wyświetlane w przypadku
postoju po upływie pewnego czasu w kolorze
szarym.
Ograniczenia działania tej funkcjiWskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lub
strat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Z przyczepą lub gdy do gniazda
przyczepy podłączona jest wtyczka
Tylne czujniki nie mogą dostarczyć użytecz‐
nego pomiaru. Zostają one zatem wyłączone.
Wyświetlany jest komunikat Check-Control.
Granice pomiaru ultradźwiękowego Rozpoznanie przeszkody może być obarczone
błędami ze względu na fizyczne granice po‐
miaru ultradźwiękowego, np. w poniższych wa‐
runkach:▷W przypadku małych dzieci i zwierząt.▷W przypadku osób ubranych np. w płaszcz.▷W przypadku zewnętrznego zakłócenia ul‐
tradźwięków, np. wskutek mijających po‐
jazdów lub głośnych maszyn.▷W przypadku zabrudzenia, oblodzenia, usz‐
kodzenia lub przestawienia czujników.▷W przypadku pewnych warunków atmosfe‐
rycznych, np. wysokiej wilgotności, de‐
szczu, opadów śniegu, upałów lub silnego
wiatru.▷W przypadku dyszla lub zaczepu holowni‐
czego innych samochodów.▷W przypadku cienkich przedmiotów
w kształcie klina.▷W przypadku poruszających się obiektów.▷W przypadku znajdujących się wyżej, wy‐
stających obiektów, np. występów ścian
lub ładunków.▷W przypadku obiektów z narożnikami i os‐
trymi krawędziami.▷W przypadku obiektów o gładkiej powierz‐
chni i drobnej strukturze, np. ogrodzenia.▷W przypadku obiektów o porowatych po‐
wierzchniach.▷W przypadku wystającego ładunku.
Także już rozpoznane i wskazane, nisko poło‐
żone obiekty, np. krawędzie chodnika, mogą
znaleźć się w martwym polu czujników zanim
lub nawet już po tym, jak rozlegnie się ciągły
dźwięk.
Błędne ostrzeżenia
W następujących warunkach układ PDC może
sygnalizować ostrzeżenie, mimo iż w polu wi‐
dzenia czujników nie znajduje się żadna prze‐
szkoda:
▷Podczas silnych opadów deszczu.▷W przypadku silnego zanieczyszczenia lub
oblodzenia czujników.▷Gdy czujniki są zaśnieżone.▷Gdy nawierzchnia jezdni jest szorstka.▷W przypadku nierówności podłoża, np. pro‐
gów zwalniających.▷W dużych prostokątnych budynkach
o gładkich ścianach, np. garażach po‐
dziemnych.▷W automatycznych myjniach samocho‐
dów.▷Przy obecności dużej ilości spalin.▷Gdy osłona zaczepu holowniczego jest
krzywo założona.Seite 155Komfort jazdyObsługa155
Online Edition for Part no. 01 40 2 966 259 - X/15

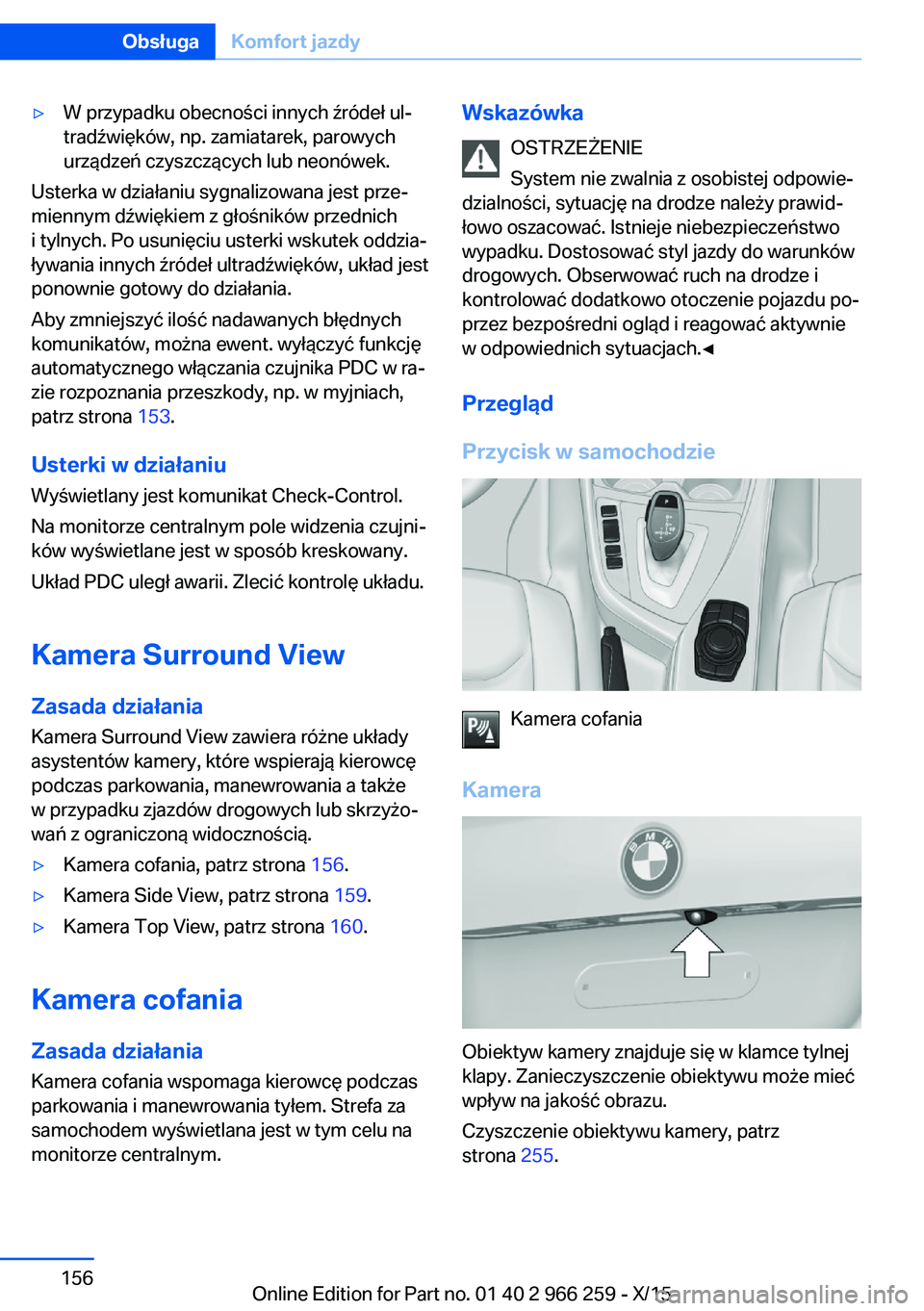

▷W przypadku obecności innych źródeł ul‐
tradźwięków, np. zamiatarek, parowych
urządzeń czyszczących lub neonówek.
Usterka w działaniu sygnalizowana jest prze‐
miennym dźwiękiem z głośników przednich
i tylnych. Po usunięciu usterki wskutek oddzia‐
ływania innych źródeł ultradźwięków, układ jest
ponownie gotowy do działania.
Aby zmniejszyć ilość nadawanych błędnych
komunikatów, można ewent. wyłączyć funkcję
automatycznego włączania czujnika PDC w ra‐
zie rozpoznania przeszkody, np. w myjniach,
patrz strona 153.
Usterki w działaniu
Wyświetlany jest komunikat Check-Control.
Na monitorze centralnym pole widzenia czujni‐
ków wyświetlane jest w sposób kreskowany.
Układ PDC uległ awarii. Zlecić kontrolę układu.
Kamera Surround View Zasada działania
Kamera Surround View zawiera różne układy
asystentów kamery, które wspierają kierowcę
podczas parkowania, manewrowania a także
w przypadku zjazdów drogowych lub skrzyżo‐
wań z ograniczoną widocznością.
▷Kamera cofania, patrz strona 156.▷Kamera Side View, patrz strona 159.▷Kamera Top View, patrz strona 160.
Kamera cofania
Zasada działania
Kamera cofania wspomaga kierowcę podczas
parkowania i manewrowania tyłem. Strefa za
samochodem wyświetlana jest w tym celu na
monitorze centralnym.
Wskazówka
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Istnieje niebezpieczeństwo
wypadku. Dostosować styl jazdy do warunków
drogowych. Obserwować ruch na drodze i
kontrolować dodatkowo otoczenie pojazdu po‐
przez bezpośredni ogląd i reagować aktywnie
w odpowiednich sytuacjach.◀
Przegląd
Przycisk w samochodzie
Kamera cofania
Kamera
Obiektyw kamery znajduje się w klamce tylnej
klapy. Zanieczyszczenie obiektywu może mieć
wpływ na jakość obrazu.
Czyszczenie obiektywu kamery, patrz
strona 255.
Seite 156ObsługaKomfort jazdy156
Online Edition for Part no. 01 40 2 966 259 - X/15

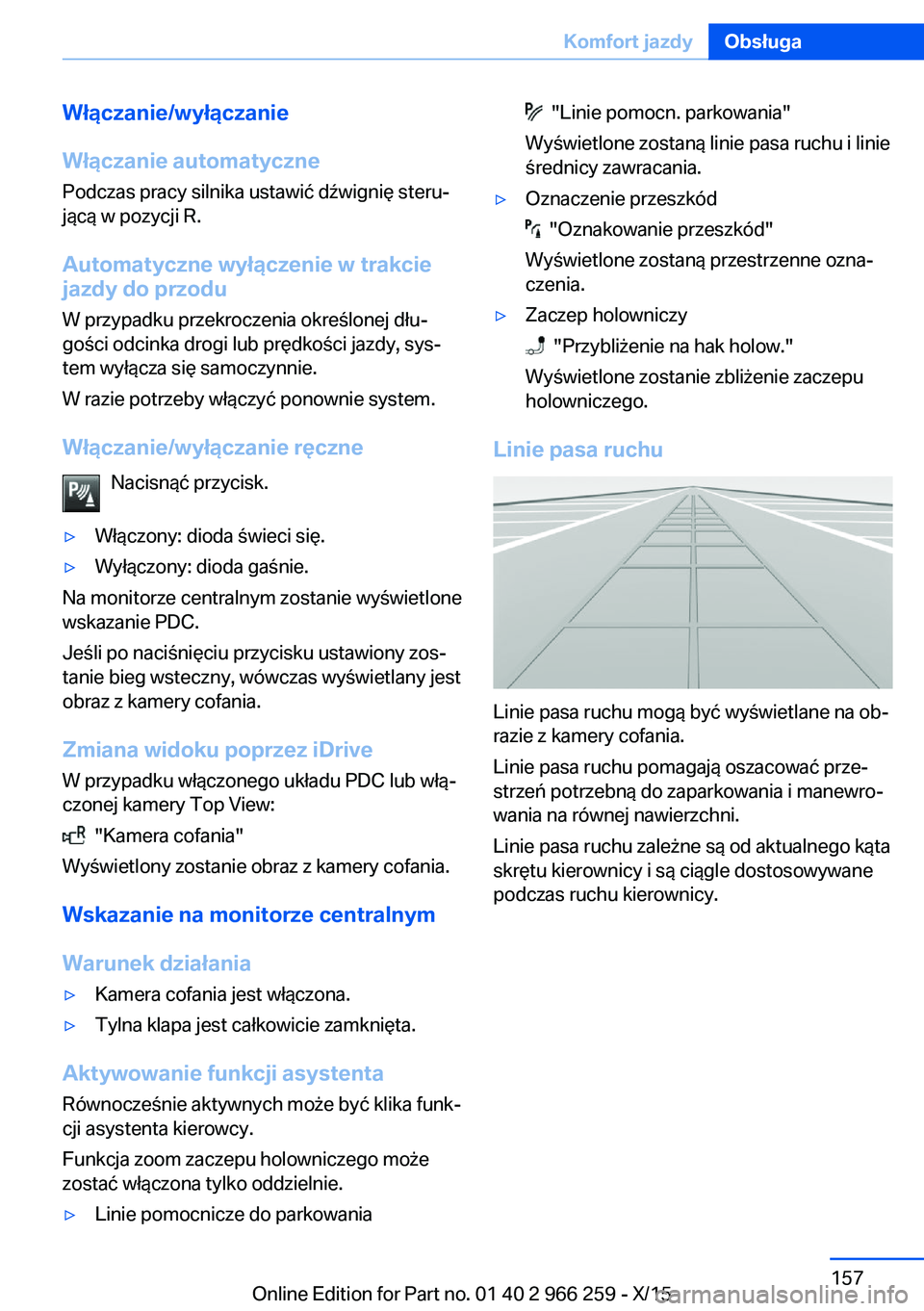

Włączanie/wyłączanie
Włączanie automatyczne
Podczas pracy silnika ustawić dźwignię steru‐
jącą w pozycji R.
Automatyczne wyłączenie w trakciejazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Włączanie/wyłączanie ręczne Nacisnąć przycisk.▷Włączony: dioda świeci się.▷Wyłączony: dioda gaśnie.
Na monitorze centralnym zostanie wyświetlone
wskazanie PDC.
Jeśli po naciśnięciu przycisku ustawiony zos‐
tanie bieg wsteczny, wówczas wyświetlany jest
obraz z kamery cofania.
Zmiana widoku poprzez iDrive
W przypadku włączonego układu PDC lub włą‐
czonej kamery Top View:
"Kamera cofania"
Wyświetlony zostanie obraz z kamery cofania.
Wskazanie na monitorze centralnym
Warunek działania
▷Kamera cofania jest włączona.▷Tylna klapa jest całkowicie zamknięta.
Aktywowanie funkcji asystenta
Równocześnie aktywnych może być klika funk‐
cji asystenta kierowcy.
Funkcja zoom zaczepu holowniczego może
zostać włączona tylko oddzielnie.
▷Linie pomocnicze do parkowania "Linie pomocn. parkowania"
Wyświetlone zostaną linie pasa ruchu i linie
średnicy zawracania.▷Oznaczenie przeszkód
"Oznakowanie przeszkód"
Wyświetlone zostaną przestrzenne ozna‐
czenia.
▷Zaczep holowniczy
"Przybliżenie na hak holow."
Wyświetlone zostanie zbliżenie zaczepu
holowniczego.
Linie pasa ruchu
Linie pasa ruchu mogą być wyświetlane na ob‐
razie z kamery cofania.
Linie pasa ruchu pomagają oszacować prze‐
strzeń potrzebną do zaparkowania i manewro‐
wania na równej nawierzchni.
Linie pasa ruchu zależne są od aktualnego kąta
skrętu kierownicy i są ciągle dostosowywane
podczas ruchu kierownicy.
Seite 157Komfort jazdyObsługa157
Online Edition for Part no. 01 40 2 966 259 - X/15

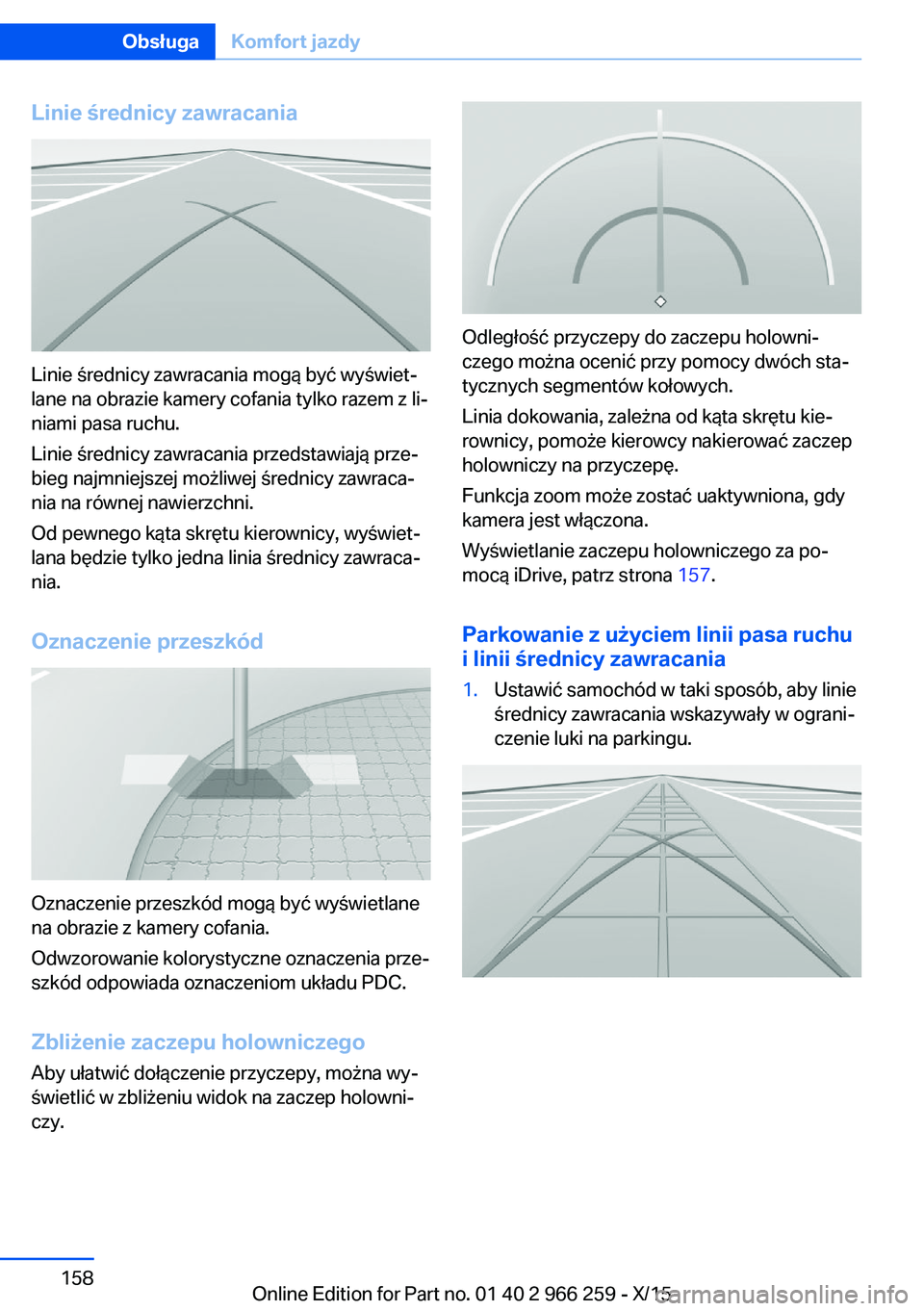

Linie średnicy zawracania
Linie średnicy zawracania mogą być wyświet‐
lane na obrazie kamery cofania tylko razem z li‐
niami pasa ruchu.
Linie średnicy zawracania przedstawiają prze‐
bieg najmniejszej możliwej średnicy zawraca‐
nia na równej nawierzchni.
Od pewnego kąta skrętu kierownicy, wyświet‐
lana będzie tylko jedna linia średnicy zawraca‐
nia.
Oznaczenie przeszkód
Oznaczenie przeszkód mogą być wyświetlane
na obrazie z kamery cofania.
Odwzorowanie kolorystyczne oznaczenia prze‐
szkód odpowiada oznaczeniom układu PDC.
Zbliżenie zaczepu holowniczego Aby ułatwić dołączenie przyczepy, można wy‐
świetlić w zbliżeniu widok na zaczep holowni‐
czy.
Odległość przyczepy do zaczepu holowni‐
czego można ocenić przy pomocy dwóch sta‐
tycznych segmentów kołowych.
Linia dokowania, zależna od kąta skrętu kie‐
rownicy, pomoże kierowcy nakierować zaczep
holowniczy na przyczepę.
Funkcja zoom może zostać uaktywniona, gdy
kamera jest włączona.
Wyświetlanie zaczepu holowniczego za po‐
mocą iDrive, patrz strona 157.
Parkowanie z użyciem linii pasa ruchu i linii średnicy zawracania
1.Ustawić samochód w taki sposób, aby linie
średnicy zawracania wskazywały w ograni‐
czenie luki na parkingu.Seite 158ObsługaKomfort jazdy158
Online Edition for Part no. 01 40 2 966 259 - X/15

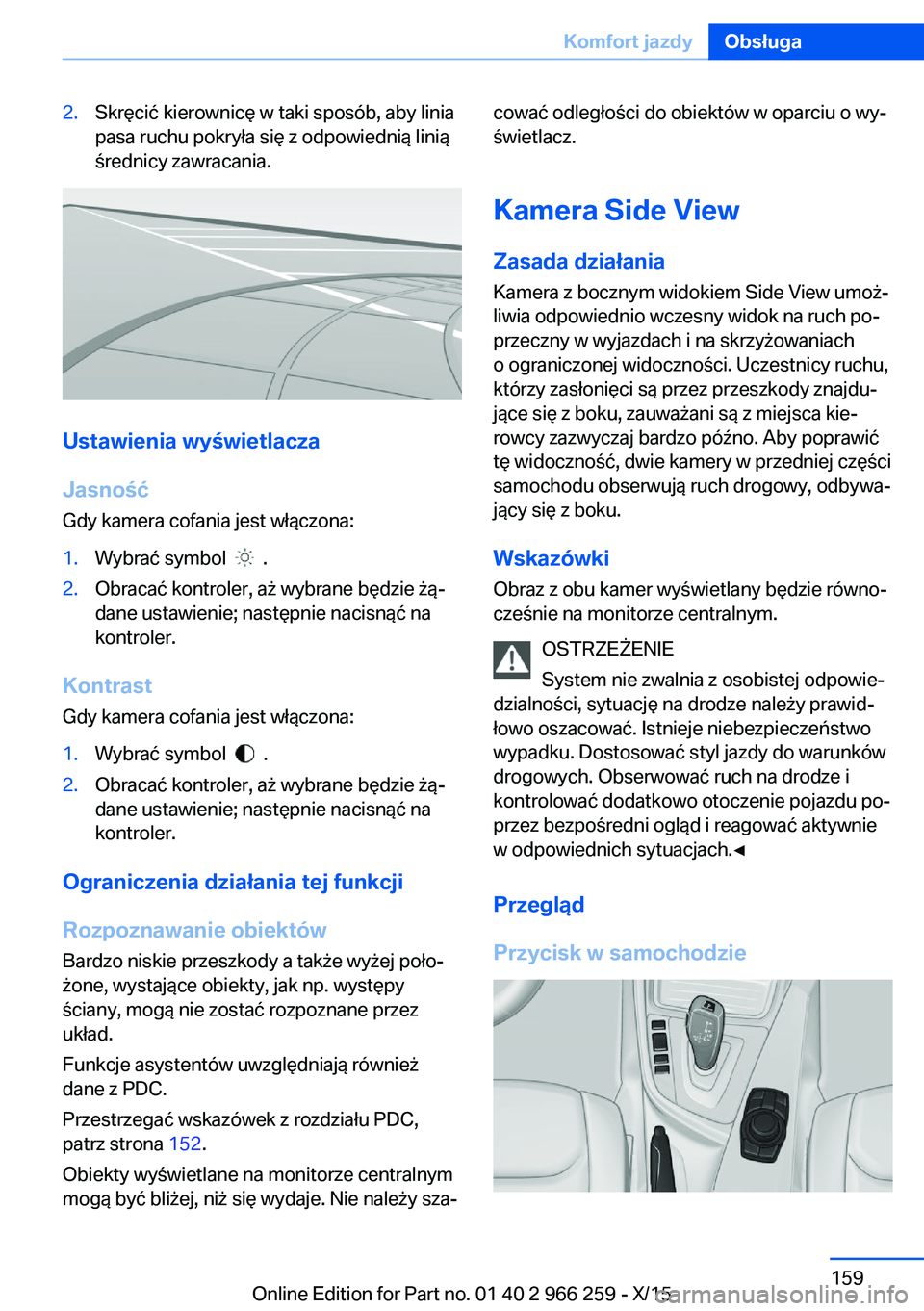

2.Skręcić kierownicę w taki sposób, aby linia
pasa ruchu pokryła się z odpowiednią linią
średnicy zawracania.
Ustawienia wyświetlacza
Jasność
Gdy kamera cofania jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Kontrast
Gdy kamera cofania jest włączona:
1.Wybrać symbol .2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Ograniczenia działania tej funkcji
Rozpoznawanie obiektów
Bardzo niskie przeszkody a także wyżej poło‐
żone, wystające obiekty, jak np. występy
ściany, mogą nie zostać rozpoznane przez
układ.
Funkcje asystentów uwzględniają również
dane z PDC.
Przestrzegać wskazówek z rozdziału PDC,
patrz strona 152.
Obiekty wyświetlane na monitorze centralnym
mogą być bliżej, niż się wydaje. Nie należy sza‐
cować odległości do obiektów w oparciu o wy‐
świetlacz.
Kamera Side View
Zasada działania Kamera z bocznym widokiem Side View umoż‐
liwia odpowiednio wczesny widok na ruch po‐
przeczny w wyjazdach i na skrzyżowaniach
o ograniczonej widoczności. Uczestnicy ruchu,
którzy zasłonięci są przez przeszkody znajdu‐
jące się z boku, zauważani są z miejsca kie‐
rowcy zazwyczaj bardzo późno. Aby poprawić
tę widoczność, dwie kamery w przedniej części
samochodu obserwują ruch drogowy, odbywa‐
jący się z boku.
Wskazówki
Obraz z obu kamer wyświetlany będzie równo‐ cześnie na monitorze centralnym.
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Istnieje niebezpieczeństwo
wypadku. Dostosować styl jazdy do warunków
drogowych. Obserwować ruch na drodze i kontrolować dodatkowo otoczenie pojazdu po‐
przez bezpośredni ogląd i reagować aktywnie
w odpowiednich sytuacjach.◀
Przegląd
Przycisk w samochodzieSeite 159Komfort jazdyObsługa159
Online Edition for Part no. 01 40 2 966 259 - X/15

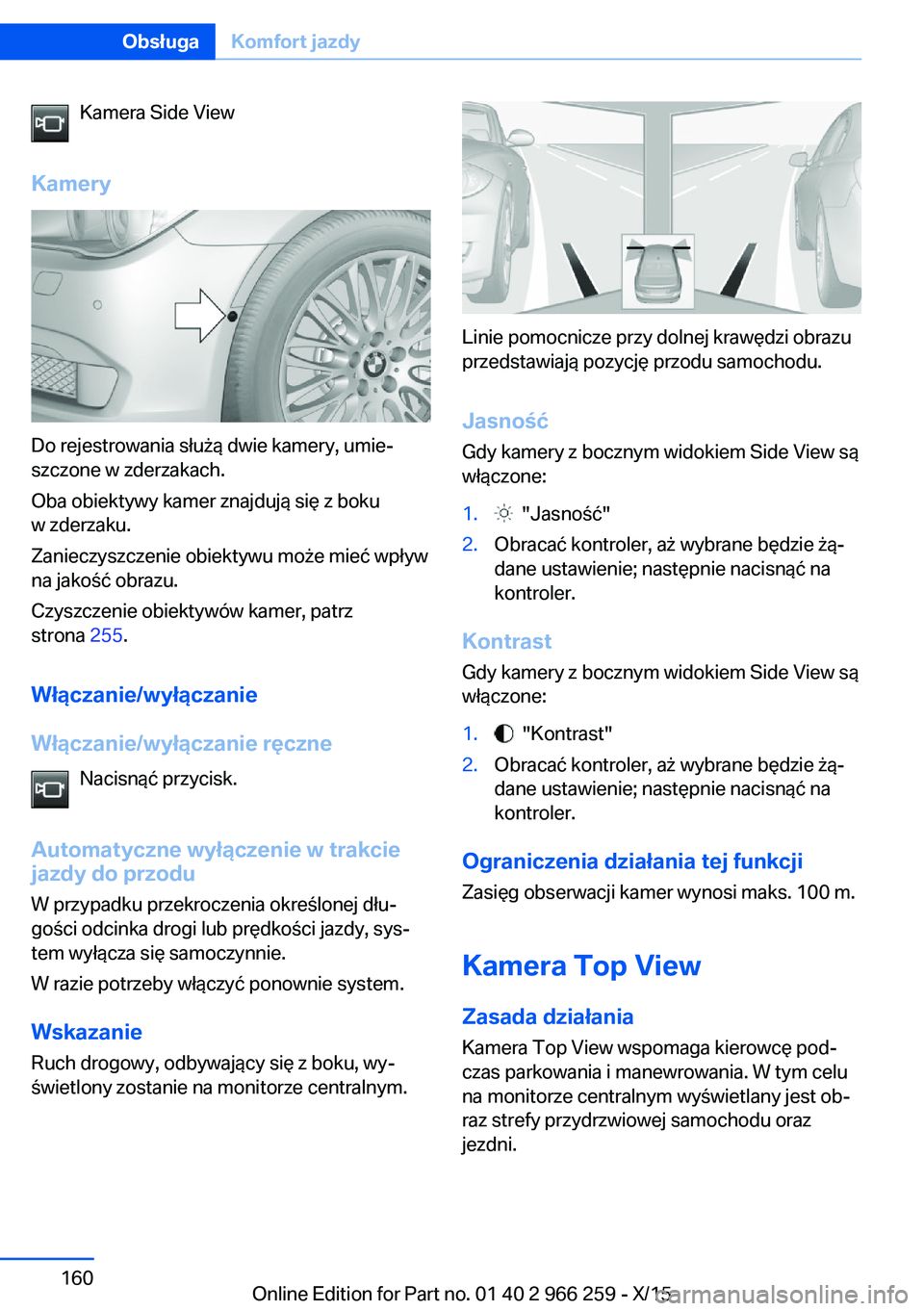

Kamera Side View
Kamery
Do rejestrowania służą dwie kamery, umie‐
szczone w zderzakach.
Oba obiektywy kamer znajdują się z boku
w zderzaku.
Zanieczyszczenie obiektywu może mieć wpływ
na jakość obrazu.
Czyszczenie obiektywów kamer, patrz
strona 255.
Włączanie/wyłączanie
Włączanie/wyłączanie ręczne Nacisnąć przycisk.
Automatyczne wyłączenie w trakcie
jazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Wskazanie
Ruch drogowy, odbywający się z boku, wy‐
świetlony zostanie na monitorze centralnym.
Linie pomocnicze przy dolnej krawędzi obrazu
przedstawiają pozycję przodu samochodu.
Jasność Gdy kamery z bocznym widokiem Side View są
włączone:
1. "Jasność"2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Kontrast
Gdy kamery z bocznym widokiem Side View są
włączone:
1. "Kontrast"2.Obracać kontroler, aż wybrane będzie żą‐
dane ustawienie; następnie nacisnąć na
kontroler.
Ograniczenia działania tej funkcji
Zasięg obserwacji kamer wynosi maks. 100 m.
Kamera Top View
Zasada działania
Kamera Top View wspomaga kierowcę pod‐ czas parkowania i manewrowania. W tym celu
na monitorze centralnym wyświetlany jest ob‐
raz strefy przydrzwiowej samochodu oraz
jezdni.
Seite 160ObsługaKomfort jazdy160
Online Edition for Part no. 01 40 2 966 259 - X/15
