2016 BMW 4 SERIES COUPE Libretti Di Uso E manutenzione (in Italian)

VisualizzazioneEquipaggiamento della
vettura
In questo capitolo vengono descritti tutti gli
equipaggiamenti di serie, in dotazione in deter‐
minati Paesi e optional disponibili nella serie.
Verranno pertanto descritti anche equipaggia‐menti non presenti in una vettura, per es. a
causa degli optional selezionati oppure della
variante per il Paese specifico. Questo vale an‐
che per le funzioni e i sistemi di sicurezza. Per
utilizzare le rispettive funzioni e sistemi, osser‐
vare le disposizioni nazionali in vigore.

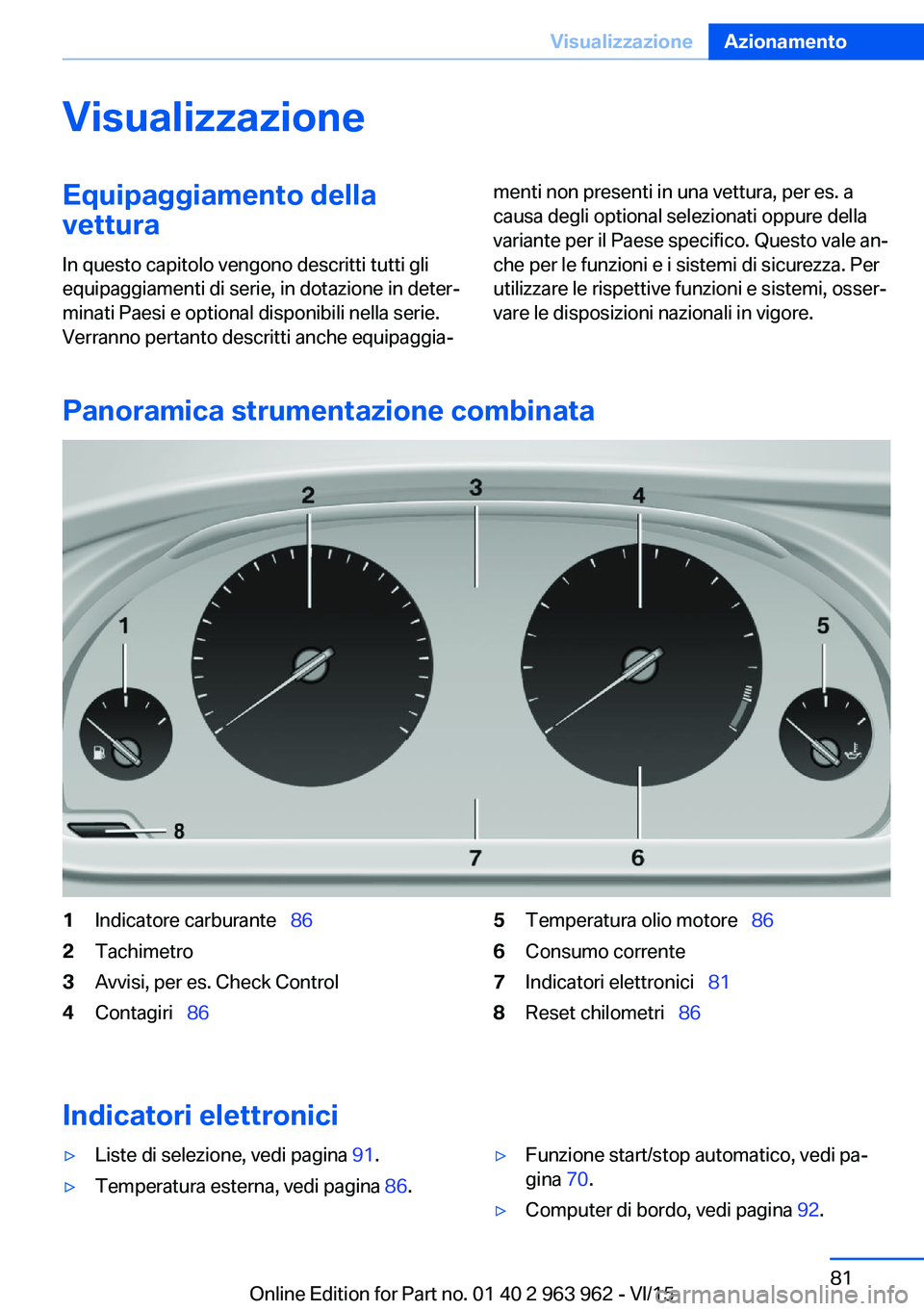

Panoramica strumentazione combinata
1Indicatore carburante   862Tachimetro3Avvisi, per es. Check Control4Contagiri  865Temperatura olio motore   866Consumo corrente7Indicatori elettronici  818Reset chilometri  86
Indicatori elettronici
▷Liste di selezione, vedi pagina 91.▷Temperatura esterna, vedi pagina 86.▷Funzione start/stop automatico, vedi pa‐
gina 70.▷Computer di bordo, vedi pagina 92.Seite 81VisualizzazioneAzionamento81
Online Edition for Part no. 01 40 2 963 962 - VI/15

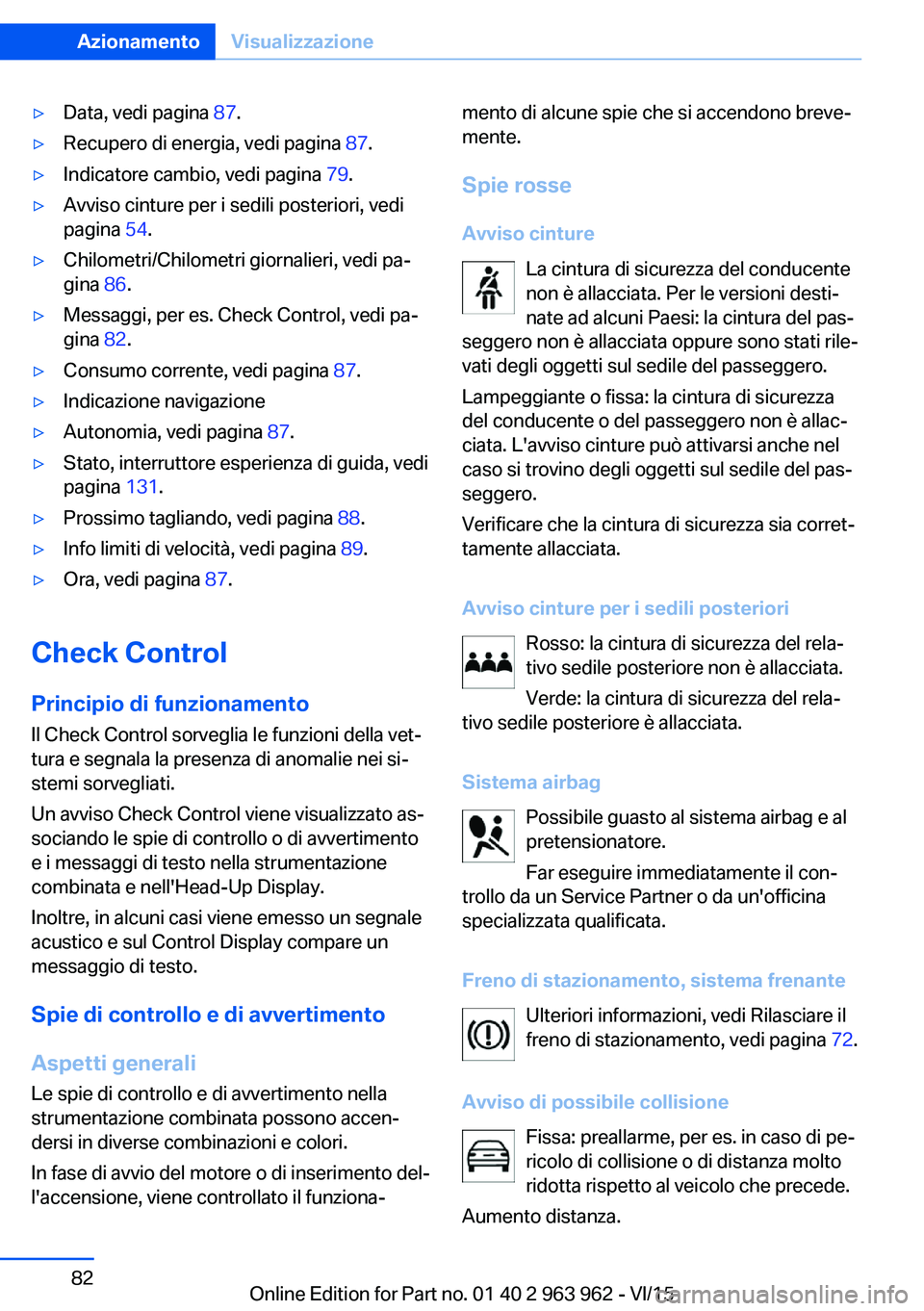

▷Data, vedi pagina 87.▷Recupero di energia, vedi pagina 87.▷Indicatore cambio, vedi pagina 79.▷Avviso cinture per i sedili posteriori, vedi
pagina 54.▷Chilometri/Chilometri giornalieri, vedi pa‐
gina 86.▷Messaggi, per es. Check Control, vedi pa‐
gina 82.▷Consumo corrente, vedi pagina 87.▷Indicazione navigazione▷Autonomia, vedi pagina 87.▷Stato, interruttore esperienza di guida, vedi
pagina 131.▷Prossimo tagliando, vedi pagina 88.▷Info limiti di velocità, vedi pagina 89.▷Ora, vedi pagina 87.
Check Control
Principio di funzionamento
Il Check Control sorveglia le funzioni della vet‐
tura e segnala la presenza di anomalie nei si‐
stemi sorvegliati.
Un avviso Check Control viene visualizzato as‐
sociando le spie di controllo o di avvertimento
e i messaggi di testo nella strumentazione
combinata e nell'Head-Up Display.
Inoltre, in alcuni casi viene emesso un segnale
acustico e sul Control Display compare un
messaggio di testo.
Spie di controllo e di avvertimento
Aspetti generali Le spie di controllo e di avvertimento nella
strumentazione combinata possono accen‐
dersi in diverse combinazioni e colori.
In fase di avvio del motore o di inserimento del‐
l'accensione, viene controllato il funziona‐
mento di alcune spie che si accendono breve‐
mente.
Spie rosse Avviso cinture La cintura di sicurezza del conducente
non è allacciata. Per le versioni desti‐
nate ad alcuni Paesi: la cintura del pas‐
seggero non è allacciata oppure sono stati rile‐
vati degli oggetti sul sedile del passeggero.
Lampeggiante o fissa: la cintura di sicurezza
del conducente o del passeggero non è allac‐
ciata. L'avviso cinture può attivarsi anche nel
caso si trovino degli oggetti sul sedile del pas‐
seggero.
Verificare che la cintura di sicurezza sia corret‐
tamente allacciata.
Avviso cinture per i sedili posteriori Rosso: la cintura di sicurezza del rela‐
tivo sedile posteriore non è allacciata.
Verde: la cintura di sicurezza del rela‐
tivo sedile posteriore è allacciata.
Sistema airbag Possibile guasto al sistema airbag e al
pretensionatore.
Far eseguire immediatamente il con‐
trollo da un Service Partner o da un'officina
specializzata qualificata.
Freno di stazionamento, sistema frenante Ulteriori informazioni, vedi Rilasciare il
freno di stazionamento, vedi pagina 72.
Avviso di possibile collisione Fissa: preallarme, per es. in caso di pe‐
ricolo di collisione o di distanza molto
ridotta rispetto al veicolo che precede.
Aumento distanza.Seite 82AzionamentoVisualizzazione82
Online Edition for Part no. 01 40 2 963 962 - VI/15

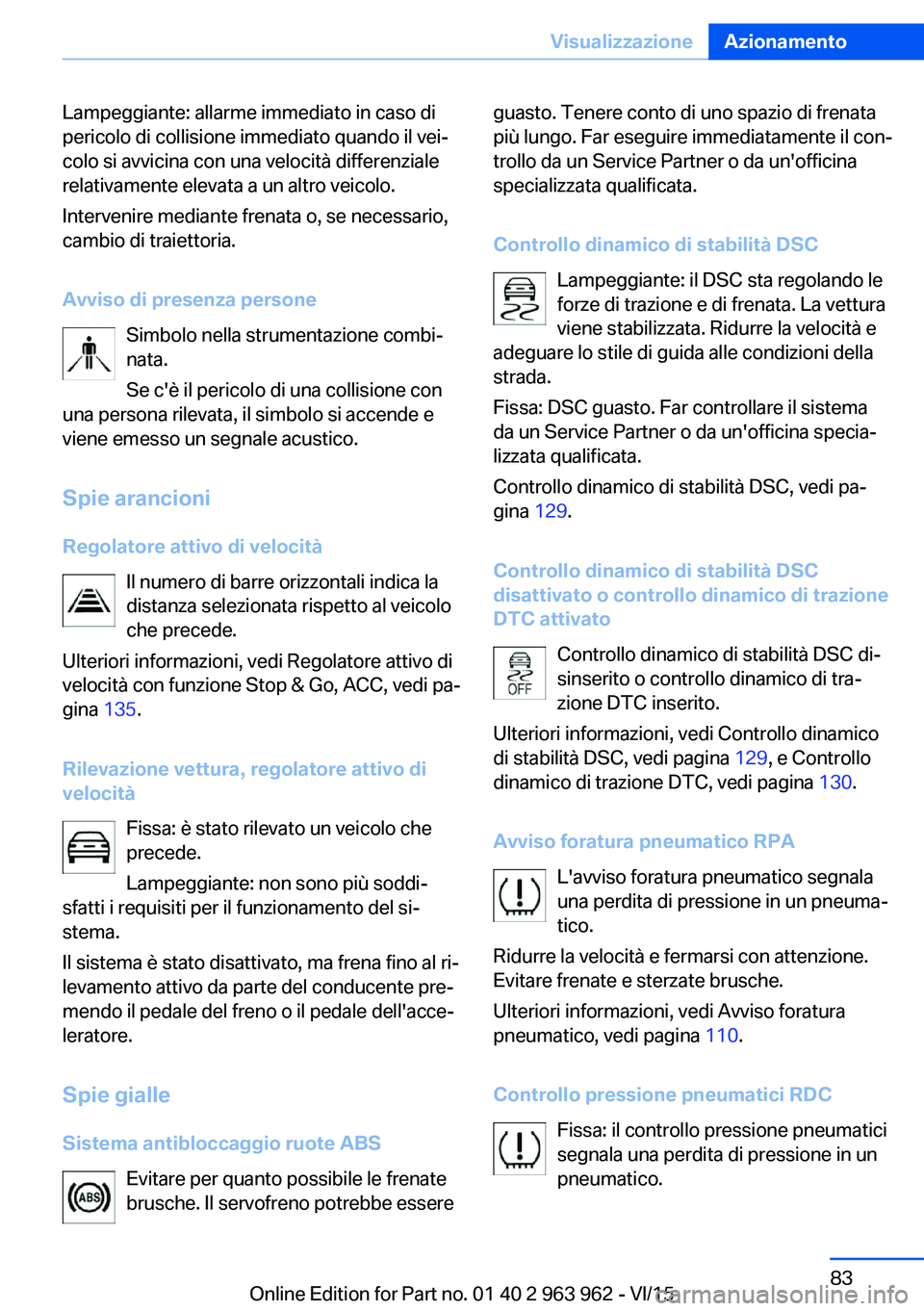

Lampeggiante: allarme immediato in caso di
pericolo di collisione immediato quando il vei‐
colo si avvicina con una velocità differenziale
relativamente elevata a un altro veicolo.
Intervenire mediante frenata o, se necessario,
cambio di traiettoria.
Avviso di presenza persone Simbolo nella strumentazione combi‐
nata.
Se c'è il pericolo di una collisione con
una persona rilevata, il simbolo si accende e
viene emesso un segnale acustico.
Spie arancioni
Regolatore attivo di velocità Il numero di barre orizzontali indica la
distanza selezionata rispetto al veicolo
che precede.
Ulteriori informazioni, vedi Regolatore attivo di
velocità con funzione Stop & Go, ACC, vedi pa‐
gina 135.
Rilevazione vettura, regolatore attivo di
velocità
Fissa: è stato rilevato un veicolo che
precede.
Lampeggiante: non sono più soddi‐
sfatti i requisiti per il funzionamento del si‐
stema.
Il sistema è stato disattivato, ma frena fino al ri‐
levamento attivo da parte del conducente pre‐
mendo il pedale del freno o il pedale dell'acce‐
leratore.
Spie gialleSistema antibloccaggio ruote ABS Evitare per quanto possibile le frenate
brusche. Il servofreno potrebbe essereguasto. Tenere conto di uno spazio di frenata
più lungo. Far eseguire immediatamente il con‐
trollo da un Service Partner o da un'officina
specializzata qualificata.
Controllo dinamico di stabilità DSC Lampeggiante: il DSC sta regolando leforze di trazione e di frenata. La vetturaviene stabilizzata. Ridurre la velocità e
adeguare lo stile di guida alle condizioni della
strada.
Fissa: DSC guasto. Far controllare il sistema
da un Service Partner o da un'officina specia‐
lizzata qualificata.
Controllo dinamico di stabilità DSC, vedi pa‐
gina 129.
Controllo dinamico di stabilità DSC
disattivato o controllo dinamico di trazione
DTC attivato
Controllo dinamico di stabilità DSC di‐
sinserito o controllo dinamico di tra‐
zione DTC inserito.
Ulteriori informazioni, vedi Controllo dinamico
di stabilità DSC, vedi pagina 129, e Controllo
dinamico di trazione DTC, vedi pagina 130.
Avviso foratura pneumatico RPA L'avviso foratura pneumatico segnala
una perdita di pressione in un pneuma‐
tico.
Ridurre la velocità e fermarsi con attenzione.
Evitare frenate e sterzate brusche.
Ulteriori informazioni, vedi Avviso foratura
pneumatico, vedi pagina 110.
Controllo pressione pneumatici RDC Fissa: il controllo pressione pneumatici
segnala una perdita di pressione in un
pneumatico.Seite 83VisualizzazioneAzionamento83
Online Edition for Part no. 01 40 2 963 962 - VI/15

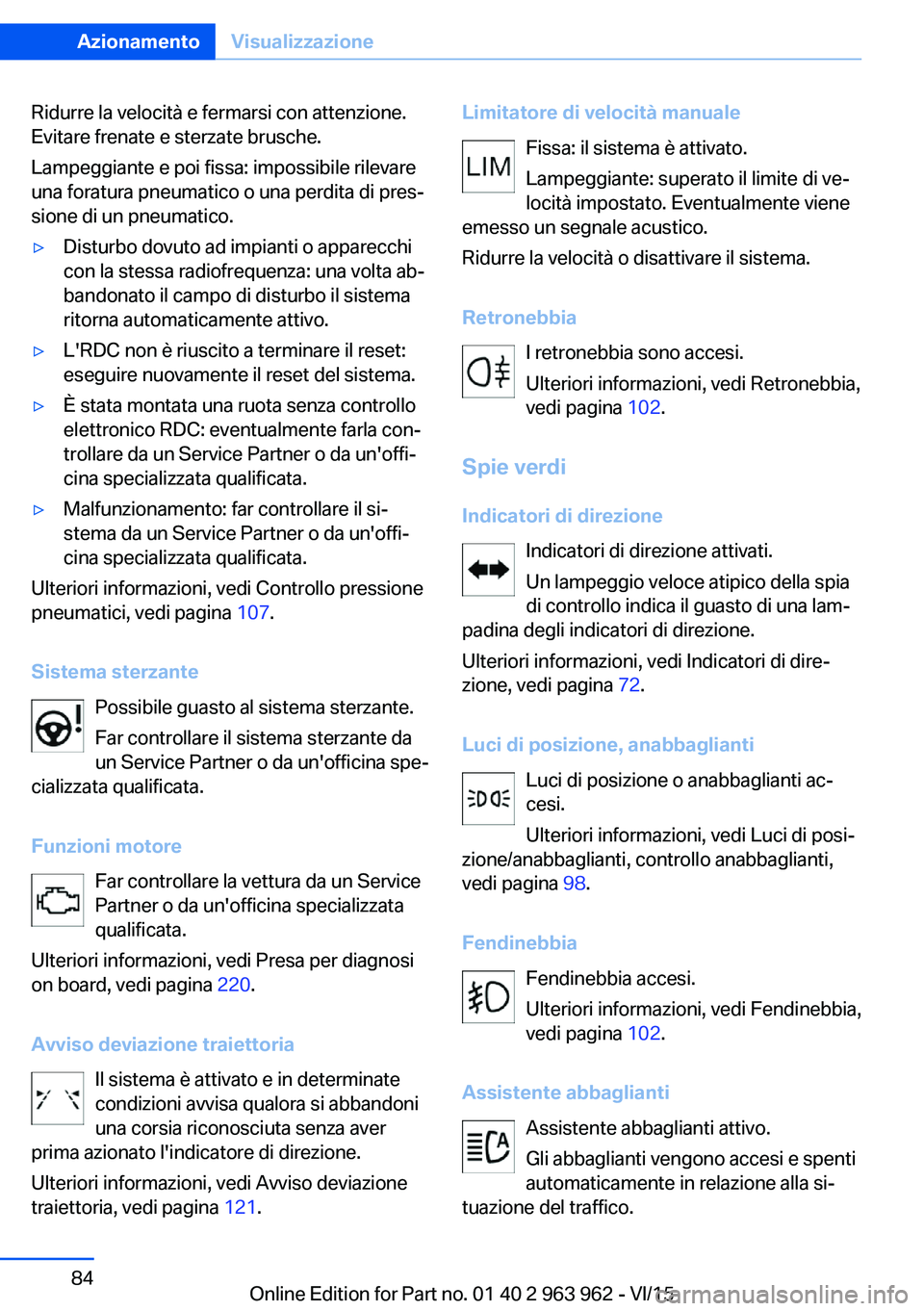

Ridurre la velocità e fermarsi con attenzione.
Evitare frenate e sterzate brusche.
Lampeggiante e poi fissa: impossibile rilevare
una foratura pneumatico o una perdita di pres‐
sione di un pneumatico.▷Disturbo dovuto ad impianti o apparecchi
con la stessa radiofrequenza: una volta ab‐
bandonato il campo di disturbo il sistema
ritorna automaticamente attivo.▷L'RDC non è riuscito a terminare il reset:
eseguire nuovamente il reset del sistema.▷È stata montata una ruota senza controllo
elettronico RDC: eventualmente farla con‐
trollare da un Service Partner o da un'offi‐
cina specializzata qualificata.▷Malfunzionamento: far controllare il si‐
stema da un Service Partner o da un'offi‐
cina specializzata qualificata.
Ulteriori informazioni, vedi Controllo pressione
pneumatici, vedi pagina 107.
Sistema sterzante Possibile guasto al sistema sterzante.
Far controllare il sistema sterzante da
un Service Partner o da un'officina spe‐
cializzata qualificata.
Funzioni motore Far controllare la vettura da un Service
Partner o da un'officina specializzata
qualificata.
Ulteriori informazioni, vedi Presa per diagnosi
on board, vedi pagina 220.
Avviso deviazione traiettoria Il sistema è attivato e in determinate
condizioni avvisa qualora si abbandoni
una corsia riconosciuta senza aver
prima azionato l'indicatore di direzione.
Ulteriori informazioni, vedi Avviso deviazione
traiettoria, vedi pagina 121.
Limitatore di velocità manuale
Fissa: il sistema è attivato.
Lampeggiante: superato il limite di ve‐
locità impostato. Eventualmente viene
emesso un segnale acustico.
Ridurre la velocità o disattivare il sistema.
Retronebbia I retronebbia sono accesi.
Ulteriori informazioni, vedi Retronebbia,
vedi pagina 102.
Spie verdi Indicatori di direzione Indicatori di direzione attivati.
Un lampeggio veloce atipico della spia
di controllo indica il guasto di una lam‐
padina degli indicatori di direzione.
Ulteriori informazioni, vedi Indicatori di dire‐
zione, vedi pagina 72.
Luci di posizione, anabbaglianti Luci di posizione o anabbaglianti ac‐
cesi.
Ulteriori informazioni, vedi Luci di posi‐
zione/anabbaglianti, controllo anabbaglianti,
vedi pagina 98.
Fendinebbia Fendinebbia accesi.
Ulteriori informazioni, vedi Fendinebbia,
vedi pagina 102.
Assistente abbaglianti Assistente abbaglianti attivo.
Gli abbaglianti vengono accesi e spenti
automaticamente in relazione alla si‐
tuazione del traffico.Seite 84AzionamentoVisualizzazione84
Online Edition for Part no. 01 40 2 963 962 - VI/15

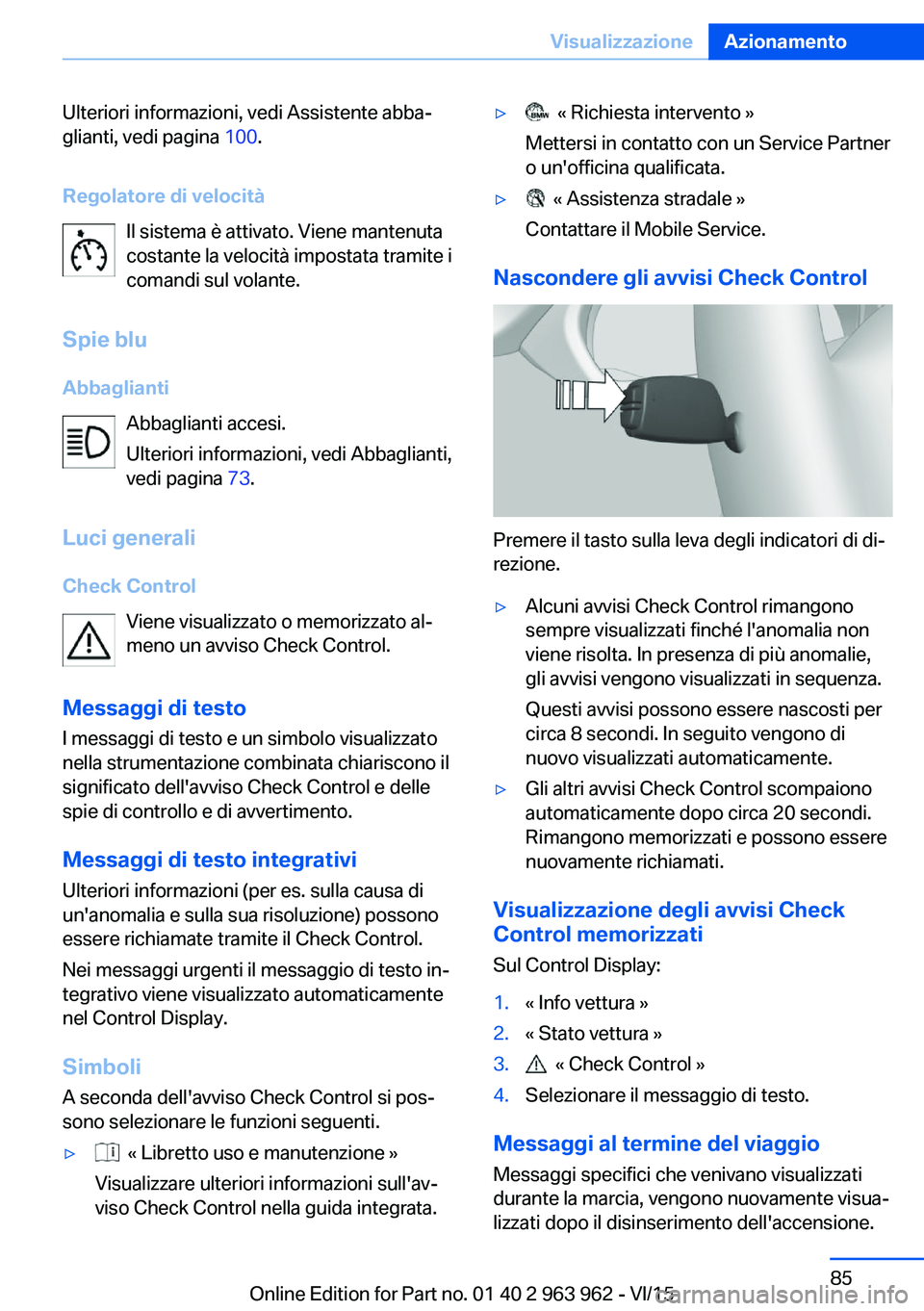

Ulteriori informazioni, vedi Assistente abba‐
glianti, vedi pagina 100.
Regolatore di velocità Il sistema è attivato. Viene mantenuta
costante la velocità impostata tramite i
comandi sul volante.
Spie blu
Abbaglianti Abbaglianti accesi.
Ulteriori informazioni, vedi Abbaglianti,
vedi pagina 73.
Luci generali
Check Control Viene visualizzato o memorizzato al‐
meno un avviso Check Control.
Messaggi di testo
I messaggi di testo e un simbolo visualizzato
nella strumentazione combinata chiariscono il
significato dell'avviso Check Control e delle
spie di controllo e di avvertimento.
Messaggi di testo integrativi
Ulteriori informazioni (per es. sulla causa di
un'anomalia e sulla sua risoluzione) possono
essere richiamate tramite il Check Control.
Nei messaggi urgenti il messaggio di testo in‐
tegrativo viene visualizzato automaticamente
nel Control Display.
Simboli
A seconda dell'avviso Check Control si pos‐
sono selezionare le funzioni seguenti.▷ « Libretto uso e manutenzione »
Visualizzare ulteriori informazioni sull'av‐
viso Check Control nella guida integrata.▷ « Richiesta intervento »
Mettersi in contatto con un Service Partner
o un'officina qualificata.▷ « Assistenza stradale »
Contattare il Mobile Service.
Nascondere gli avvisi Check Control
Premere il tasto sulla leva degli indicatori di di‐
rezione.
▷Alcuni avvisi Check Control rimangono
sempre visualizzati finché l'anomalia non
viene risolta. In presenza di più anomalie,
gli avvisi vengono visualizzati in sequenza.
Questi avvisi possono essere nascosti per
circa 8 secondi. In seguito vengono di
nuovo visualizzati automaticamente.▷Gli altri avvisi Check Control scompaiono
automaticamente dopo circa 20 secondi.
Rimangono memorizzati e possono essere
nuovamente richiamati.
Visualizzazione degli avvisi Check Control memorizzati
Sul Control Display:
1.« Info vettura »2.« Stato vettura »3. « Check Control »4.Selezionare il messaggio di testo.
Messaggi al termine del viaggio
Messaggi specifici che venivano visualizzati
durante la marcia, vengono nuovamente visua‐
lizzati dopo il disinserimento dell'accensione.
Seite 85VisualizzazioneAzionamento85
Online Edition for Part no. 01 40 2 963 962 - VI/15

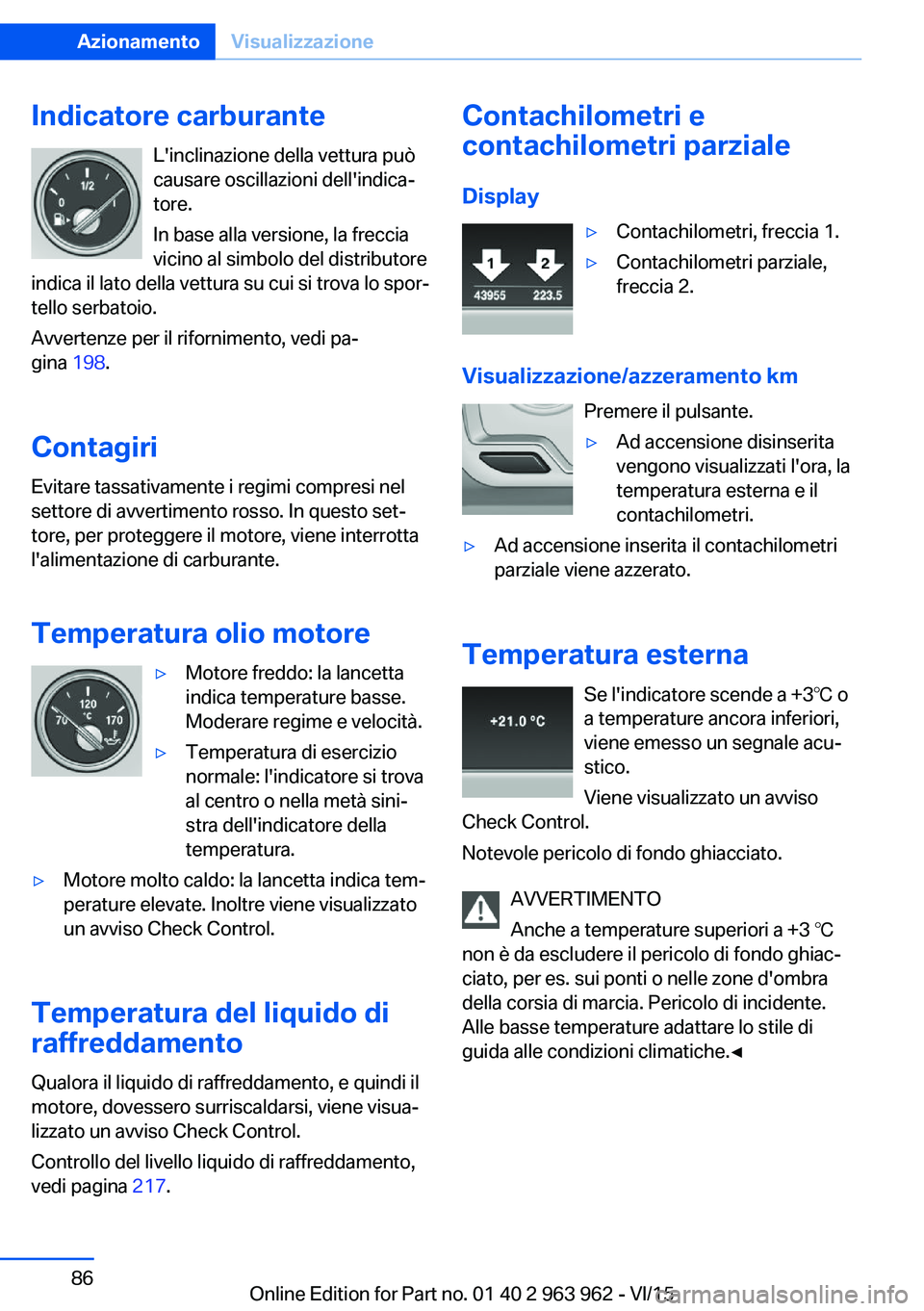

Indicatore carburanteL'inclinazione della vettura può
causare oscillazioni dell'indica‐
tore.
In base alla versione, la freccia
vicino al simbolo del distributore
indica il lato della vettura su cui si trova lo spor‐
tello serbatoio.
Avvertenze per il rifornimento, vedi pa‐
gina 198.
Contagiri Evitare tassativamente i regimi compresi nel
settore di avvertimento rosso. In questo set‐
tore, per proteggere il motore, viene interrotta
l'alimentazione di carburante.
Temperatura olio motore▷Motore freddo: la lancetta
indica temperature basse.
Moderare regime e velocità.▷Temperatura di esercizio
normale: l'indicatore si trova
al centro o nella metà sini‐
stra dell'indicatore della
temperatura.▷Motore molto caldo: la lancetta indica tem‐
perature elevate. Inoltre viene visualizzato
un avviso Check Control.
Temperatura del liquido di
raffreddamento
Qualora il liquido di raffreddamento, e quindi il
motore, dovessero surriscaldarsi, viene visua‐
lizzato un avviso Check Control.
Controllo del livello liquido di raffreddamento,
vedi pagina 217.
Contachilometri e
contachilometri parziale
Display▷Contachilometri, freccia 1.▷Contachilometri parziale,
freccia 2.
Visualizzazione/azzeramento km
Premere il pulsante.
▷Ad accensione disinserita
vengono visualizzati l'ora, la
temperatura esterna e il
contachilometri.▷Ad accensione inserita il contachilometri
parziale viene azzerato.
Temperatura esterna
Se l'indicatore scende a +3℃ o
a temperature ancora inferiori,
viene emesso un segnale acu‐
stico.
Viene visualizzato un avviso
Check Control.
Notevole pericolo di fondo ghiacciato.
AVVERTIMENTO
Anche a temperature superiori a +3 ℃
non è da escludere il pericolo di fondo ghiac‐
ciato, per es. sui ponti o nelle zone d'ombra
della corsia di marcia. Pericolo di incidente.
Alle basse temperature adattare lo stile di
guida alle condizioni climatiche.◀
Seite 86AzionamentoVisualizzazione86
Online Edition for Part no. 01 40 2 963 962 - VI/15

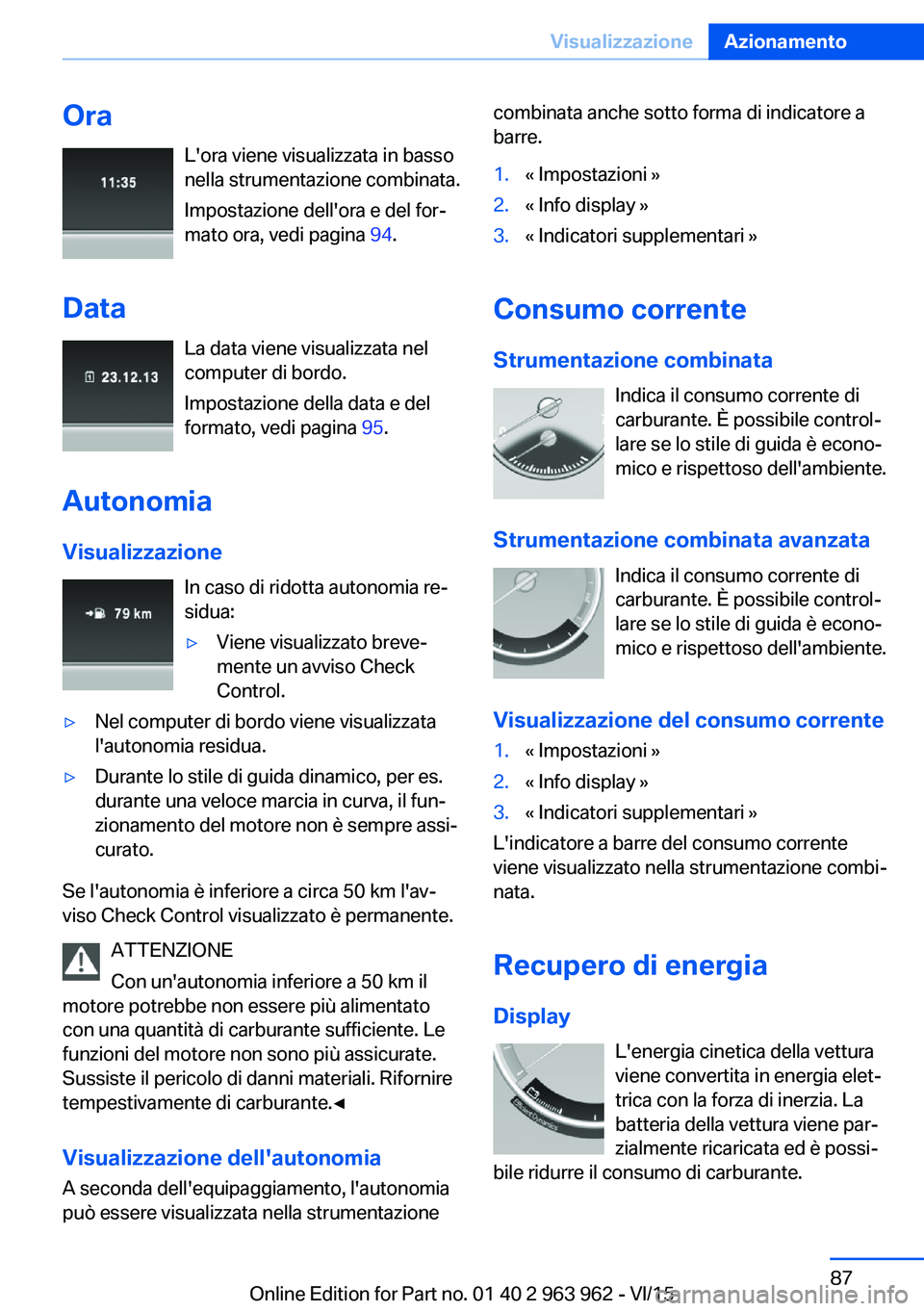

OraL'ora viene visualizzata in basso
nella strumentazione combinata.
Impostazione dell'ora e del for‐
mato ora, vedi pagina 94.
Data La data viene visualizzata nel
computer di bordo.
Impostazione della data e del
formato, vedi pagina 95.
Autonomia
Visualizzazione In caso di ridotta autonomia re‐
sidua:▷Viene visualizzato breve‐
mente un avviso Check
Control.▷Nel computer di bordo viene visualizzata
l'autonomia residua.▷Durante lo stile di guida dinamico, per es.
durante una veloce marcia in curva, il fun‐
zionamento del motore non è sempre assi‐
curato.
Se l'autonomia è inferiore a circa 50 km l'av‐
viso Check Control visualizzato è permanente.
ATTENZIONE
Con un'autonomia inferiore a 50 km il
motore potrebbe non essere più alimentato
con una quantità di carburante sufficiente. Le
funzioni del motore non sono più assicurate.
Sussiste il pericolo di danni materiali. Rifornire
tempestivamente di carburante.◀
Visualizzazione dell'autonomia
A seconda dell'equipaggiamento, l'autonomia
può essere visualizzata nella strumentazione
combinata anche sotto forma di indicatore a
barre.1.« Impostazioni »2.« Info display »3.« Indicatori supplementari »
Consumo corrente
Strumentazione combinata Indica il consumo corrente di
carburante. È possibile control‐
lare se lo stile di guida è econo‐
mico e rispettoso dell'ambiente.
Strumentazione combinata avanzata Indica il consumo corrente di
carburante. È possibile control‐
lare se lo stile di guida è econo‐
mico e rispettoso dell'ambiente.
Visualizzazione del consumo corrente
1.« Impostazioni »2.« Info display »3.« Indicatori supplementari »
L'indicatore a barre del consumo corrente
viene visualizzato nella strumentazione combi‐
nata.
Recupero di energia Display L'energia cinetica della vettura
viene convertita in energia elet‐
trica con la forza di inerzia. La
batteria della vettura viene par‐
zialmente ricaricata ed è possi‐
bile ridurre il consumo di carburante.
Seite 87VisualizzazioneAzionamento87
Online Edition for Part no. 01 40 2 963 962 - VI/15

Prossimo tagliandoPrincipio di funzionamento
Dopo l'inserimento dell'accensione vengono
visualizzati brevemente nella strumentazione
combinata i chilometri o i giorni mancanti alla
prossima manutenzione.
L'entità del prossimo tagliando può essere
letta dal telecomando nel Centro Assistenza.
Display
Informazioni dettagliate sul prossimo
tagliando
Informazioni più dettagliate sull'entità del pros‐ simo tagliando possono essere visualizzate sul
Control Display.1.« Info vettura »2.« Stato vettura »3. « Interventi di manutenzione »
Vengono visualizzati gli interventi di manu‐
tenzione necessari ed eventuali collaudi
prescritti per legge.4.Selezionare la voce per visualizzare ulte‐
riori informazioni.
Simboli
SimboliDescrizioneNessun tagliando attualmente in
scadenza.È il momento di procedere ad una
manutenzione o ad un collaudo pre‐
scritto per legge.Appuntamento per il service sca‐
duto.
Inserimento di appuntamenti
Inserire gli appuntamenti per i collaudi pre‐
scritti.
Assicurarsi che data e ora siano impostate cor‐
rettamente nella vettura.
Sul Control Display:1.« Info vettura »2.« Stato vettura »3. « Interventi di manutenzione »4.« § Revisione »5.« Appuntam.: »6.Eseguire le impostazioni.7.Confermare.
La data inserita viene memorizzata.
Notifica automatica al Centro
Assistenza
I dati relativi allo stato di manutenzione o ai col‐
laudi della vettura prescritti per legge vengono
trasmessi automaticamente Service Partner
prima di una scadenza.
È possibile controllare quando sono state in‐
viate notifiche al Service Partner.
Sul Control Display:
1.« Info vettura »2.« Stato vettura »3.Richiamare « Opzioni ».4.« Ult. chiamata Teleservice »
Cronologia dell'assistenza
Aspetti generali Far eseguire gli interventi di manutenzione da
un Service Partner o da un'officina specializ‐
zata qualificata. Gli interventi di manutenzione
eseguiti vengono inseriti nei dati relativi alla
vettura, vedi pagina 219.
Gli interventi di manutenzione registrati pos‐
sono essere visualizzati sul Control Display. La
funzione è disponibile non appena viene inse‐
rito un intervento di manutenzione nei dati re‐
lativi alla vettura.
Seite 88AzionamentoVisualizzazione88
Online Edition for Part no. 01 40 2 963 962 - VI/15
