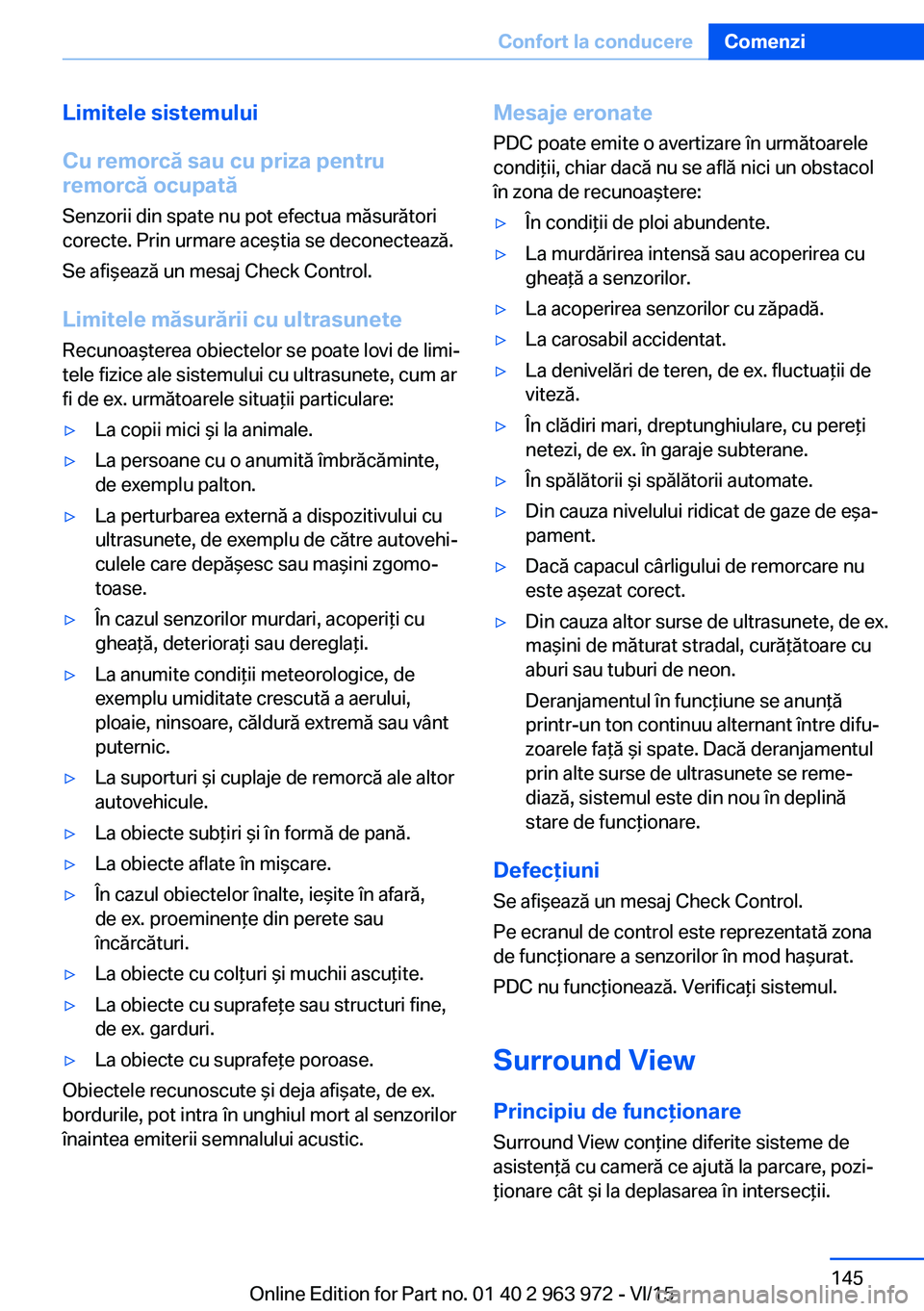

Limitele sistemului
Cu remorcă sau cu priza pentru
remorcă ocupată
Senzorii din spate nu pot efectua măsurători
corecte. Prin urmare aceştia se deconectează.
Se afişează un mesaj Check Control.
Limitele măsurării cu ultrasuneteRecunoaşterea obiectelor se poate lovi de limi‐
tele fizice ale sistemului cu ultrasunete, cum ar
fi de ex. următoarele situaţii particulare:▷La copii mici şi la animale.▷La persoane cu o anumită îmbrăcăminte,
de exemplu palton.▷La perturbarea externă a dispozitivului cu
ultrasunete, de exemplu de către autovehi‐
culele care depăşesc sau maşini zgomo‐
toase.▷În cazul senzorilor murdari, acoperiţi cu
gheaţă, deterioraţi sau dereglaţi.▷La anumite condiţii meteorologice, de
exemplu umiditate crescută a aerului,
ploaie, ninsoare, căldură extremă sau vânt
puternic.▷La suporturi şi cuplaje de remorcă ale altor
autovehicule.▷La obiecte subţiri şi în formă de pană.▷La obiecte aflate în mişcare.▷În cazul obiectelor înalte, ieşite în afară,
de ex. proeminenţe din perete sau
încărcături.▷La obiecte cu colţuri şi muchii ascuţite.▷La obiecte cu suprafeţe sau structuri fine,
de ex. garduri.▷La obiecte cu suprafeţe poroase.
Obiectele recunoscute şi deja afişate, de ex.
bordurile, pot intra în unghiul mort al senzorilor
înaintea emiterii semnalului acustic.
Mesaje eronate
PDC poate emite o avertizare în următoarele
condiţii, chiar dacă nu se află nici un obstacol
în zona de recunoaştere:▷În condiţii de ploi abundente.▷La murdărirea intensă sau acoperirea cu
gheaţă a senzorilor.▷La acoperirea senzorilor cu zăpadă.▷La carosabil accidentat.▷La denivelări de teren, de ex. fluctuaţii de
viteză.▷În clădiri mari, dreptunghiulare, cu pereţi
netezi, de ex. în garaje subterane.▷În spălătorii şi spălătorii automate.▷Din cauza nivelului ridicat de gaze de eşa‐
pament.▷Dacă capacul cârligului de remorcare nu
este aşezat corect.▷Din cauza altor surse de ultrasunete, de ex.
maşini de măturat stradal, curăţătoare cu
aburi sau tuburi de neon.
Deranjamentul în funcţiune se anunţă
printr-un ton continuu alternant între difu‐
zoarele faţă şi spate. Dacă deranjamentul
prin alte surse de ultrasunete se reme‐
diază, sistemul este din nou în deplină
stare de funcţionare.
Defecţiuni
Se afişează un mesaj Check Control.
Pe ecranul de control este reprezentată zona
de funcţionare a senzorilor în mod haşurat.
PDC nu funcţionează. Verificaţi sistemul.
Surround View
Principiu de funcţionare
Surround View conţine diferite sisteme de
asistenţă cu cameră ce ajută la parcare, pozi‐
ţionare cât şi la deplasarea în intersecţii.
Seite 145Confort la conducereComenzi145
Online Edition for Part no. 01 40 2 963 972 - VI/15

▷Cameră video pentru marşarier, vezi pa‐
gina 146.▷Side View, vezi pagina 149.▷Top View, vezi pagina 150.
Cameră video pentru
asistarea parcării cu spatele
Principiu de funcţionare Camera video pentru asistarea parcării cu spa‐
tele vă asistă la parcarea cu spatele şi în timpul
manevrelor. Pentru aceasta zona din spatele
autovehiculului este reprezentată pe afişajul de
control.
Indicaţii AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Cameră video pentru asistarea parcării
cu spatele
Camera video
Obiectivul camerei video se află în mânerul de
deschidere a clapetei portbagajului. Murdăria
poate afecta calitatea imaginii.
Curăţarea obiectivului camerei video, vezi pa‐
gina 239.
Activare/dezactivare Pornire automată Cuplaţi selectorul mod cutie de viteză în poziţia
R cu motorul în funcţiune.
Decuplare automată la deplasarea în
faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Activare/dezactivare manuală Apăsaţi butonul.
▷Pornit: LED-ul se aprinde.▷Oprit: LED-ul se stinge.
Pe afişajul de control este afişat PDC.
Când se cuplează în marşarier prin apăsarea
tastei, se afişează imaginea camerei video pen‐
tru mers înapoi.
Schimbarea vizualizării prin iDrive
Cu PDC activat sau Top View conectat:
"Rear view camera"
Seite 146ComenziConfort la conducere146
Online Edition for Part no. 01 40 2 963 972 - VI/15

Este afişată imaginea camerei video pentru
asistarea parcării cu spatele.
Afişaje ale afişajului de control
Premise pentru funcţionare▷Camera video pentru asistarea parcării cu
spatele este pornită.▷Clapeta portbagajului este închisă complet.
Activarea funcţiilor de asistenţă
Mai multe funcţii de asistenţă pot fi active con‐
comitent.
Funcţia zoom (apropiere) pentru regimul de
deplasare cu remorcă poate fi activată doar in‐
dividual.
▷Liniile ajutătoare la parcare
"Parking guidance lines"
Sunt afişate marcajele benzii de circulaţie
şi liniile de bracaj.
▷Marcarea obstacolelor
"Obstacle marking"
Sunt afişate marcajele tridimensionale.
▷Cârligul de remorcare
"Towbar zoom"
Este afişată imaginea mărită a cârligului de
remorcare.
Marcajele benzii de circulaţie
Marcajele benzii de circulaţie pot fi afişate în
imaginea camerei video pentru mers înapoi.
Marcajele benzii de circulaţie ajută la evaluarea
spaţiului necesar la intrarea în parcare şi mane‐
vrarea autovehiculului pe un carosabil plan.
Marcajele benzii de circulaţie depind de braca‐
rea roţilor şi sunt adaptate continuu la fiecare
mişcare a volanului.
Linii de bracaj
Liniile de bracaj pot fi afişate în imaginea ca‐
merei video pentru marşarier numai împreună
cu marcajele benzii de circulaţie.
Liniile de bracaj indică cel mai mic diametru de
bracaj pe un carosabil plan.
Începând de la o anumită rotire a volanului este
afişată numai o singură linie de bracaj.
Marcarea obstacolelor
Marcajele obstacolelor pot fi afişate în imagi‐
nea camerei video pentru mers înapoi.
Diferenţierea cromatică a marcajelor de obsta‐
cole corespunde cu marcajele sistemului PDC.
Seite 147Confort la conducereComenzi147
Online Edition for Part no. 01 40 2 963 972 - VI/15

Zoom pe cârligul de remorcare
Pentru a uşura cuplarea unei remorci, puteţi
mări zona în care se află cârligul de remorcare.
Puteţi evalua distanţa dintre remorcă şi cârligul
de remorcare cu ajutorul a două semicercuri
statice.
O linie de andocare care depinde de bracarea
roţilor vă ajută să cuplaţi remorca la cârligul de
remorcare.
Funcţia zoom (apropiere) poate fi activată după
pornirea camerei video.
Afişare cârlig de remorcare prin iDrive, vezi pa‐
gina 147.
Parcarea cu ajutorul marcajelor benzii
de circulaţie şi a liniilor de bracaj
1.Poziţionaţi vehiculul astfel încât liniile de
bracaj să se încadreze în spaţiul disponibil
pentru parcare.2.Rotiţi volanul astfel încât marcajele benzii
de circulaţie să se suprapună liniilor de bra‐
caj.
Setările afişajului
Luminozitate
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Limitele sistemului
Recunoaşterea obiectelor
Obstacolele foarte joase precum şi obiectele
aflate mai sus, ieşite în afară, de exemplu proe‐
minenţele din perete, nu pot fi înregistrate de
către sistem.
Funcţiile de asistenţă iau în considerare şi da‐
tele PDC.
Respectaţi indicaţiile din capitolul PDC, vezi
pagina 142.
Obiectele indicate la afişajul de control pot
părea, în anumite circumstanţe, mai aproape.
Seite 148ComenziConfort la conducere148
Online Edition for Part no. 01 40 2 963 972 - VI/15

Distanţa faţă de obiecte nu poate fi estimată pe
display.
Side View Principiu de funcţionare
În intersecţii sau la ieşiri fără vizibilitate, Side
View vă oferă o imagine în avans a traficului transversal. Participanţii la trafic care nu pot fi
observaţi datorită unor obstacole amplasate în
lateral, sunt văzuţi doar de şoferi foarte târziu.
Pentru a îmbunătăţi vizibilitatea, două camere
video amplasate în zona din faţă a autovehicu‐
lului supraveghează zona laterală de trafic.
IndicaţiiImaginile ambelor camere video sunt reprezen‐
tate concomitent pe afişajul de control.
AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Side View
Camere video
Pentru determinare sunt utilizate două camere
integrate în barele de protecţie.
Ambele obiective ale camerelor video se află
pe partea laterală a barei de protecţie.
Murdăria poate afecta calitatea imaginii.
Curăţaţi obiectivele camerelor video, vezi pa‐
gina 239.
Activare/dezactivare Activare/dezactivare manuală Apăsaţi butonul.
Decuplare automată la deplasarea în
faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Afişaj
Zona laterală de trafic este reprezentată pe afi‐
şajul de control.
Seite 149Confort la conducereComenzi149
Online Edition for Part no. 01 40 2 963 972 - VI/15

Liniile de asistenţă de pe partea de jos a imagi‐
nii vă indică poziţia părţii frontale a autovehicu‐
lului.
Luminozitate
Dacă Side View este pornit:
1. "Brightness"2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
Dacă Side View este pornit:
1. "Contrast"2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Limitele sistemului
Zona de măsurare a camerelor video este de
max. 100 m.
Top View
Principiu de funcţionare
Top View vă asistă la parcare şi manevrare. În
acest sens, zona uşilor şi a benzii de rulare a
autovehiculului este reprezentată în afişajul de
control.
Generalităţi
Două din camerele video integrate în oglinzile
exterioare şi camera video pentru marşarier
servesc la măsurare.
Raza de acţiune laterală şi spate este de cel
puţin 2 m.
Obstacolele până la înălţimea oglinzii exte‐
rioare sunt detectate din timp.
Indicaţii AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Top View
Camere video
Obiectivele camerei video Top View se găsesc
în partea inferioară a carcaselor oglinzilor.
Murdăria poate afecta calitatea imaginii.
Seite 150ComenziConfort la conducere150
Online Edition for Part no. 01 40 2 963 972 - VI/15

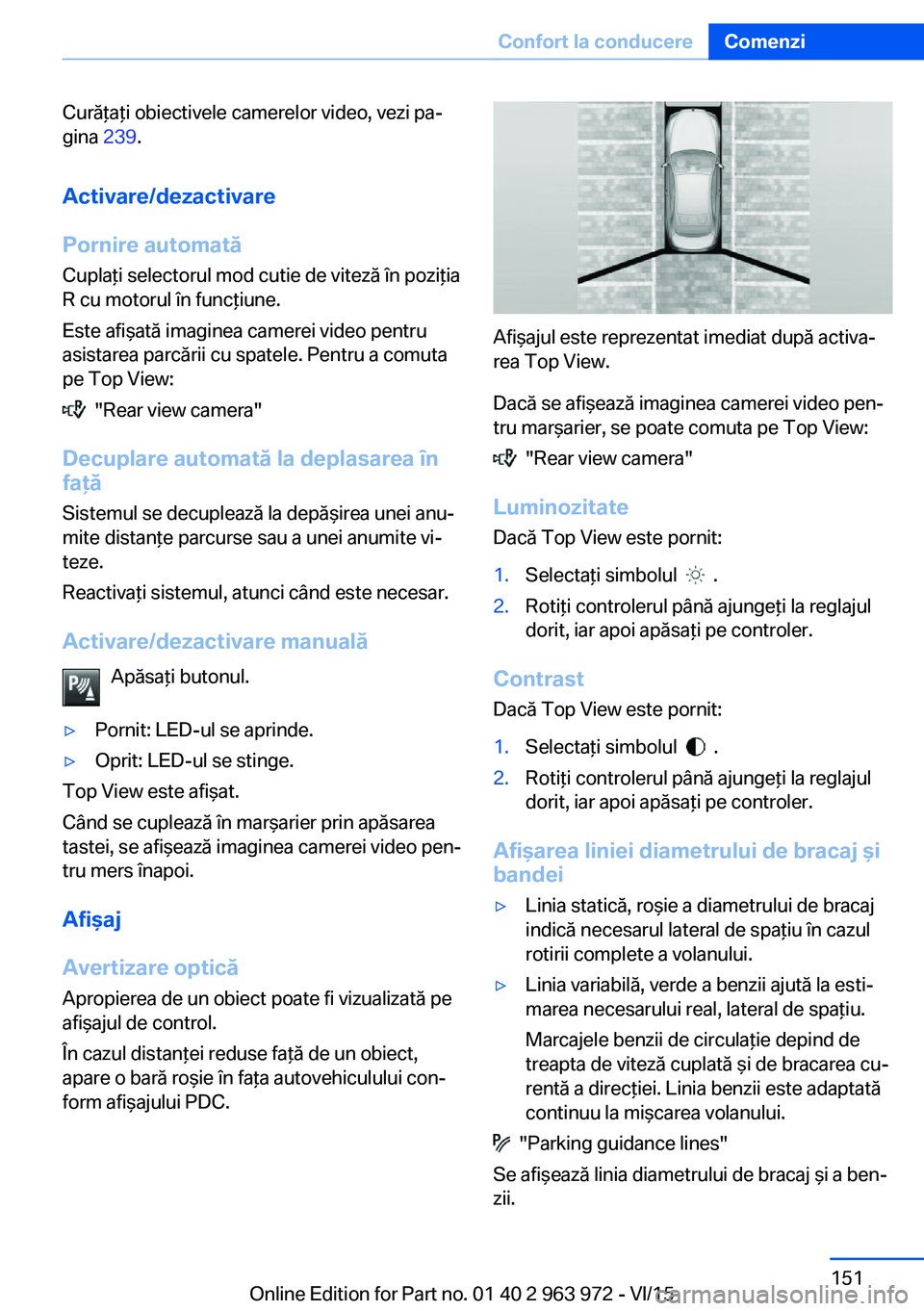

Curăţaţi obiectivele camerelor video, vezi pa‐
gina 239.
Activare/dezactivare Pornire automată Cuplaţi selectorul mod cutie de viteză în poziţia
R cu motorul în funcţiune.
Este afişată imaginea camerei video pentru
asistarea parcării cu spatele. Pentru a comuta
pe Top View:
"Rear view camera"
Decuplare automată la deplasarea în faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Activare/dezactivare manuală Apăsaţi butonul.
▷Pornit: LED-ul se aprinde.▷Oprit: LED-ul se stinge.
Top View este afişat.
Când se cuplează în marşarier prin apăsarea
tastei, se afişează imaginea camerei video pen‐
tru mers înapoi.
Afişaj
Avertizare optică
Apropierea de un obiect poate fi vizualizată pe
afişajul de control.
În cazul distanţei reduse faţă de un obiect,
apare o bară roşie în faţa autovehiculului con‐
form afişajului PDC.
Afişajul este reprezentat imediat după activa‐
rea Top View.
Dacă se afişează imaginea camerei video pen‐
tru marşarier, se poate comuta pe Top View:
"Rear view camera"
Luminozitate
Dacă Top View este pornit:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
Dacă Top View este pornit:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Afişarea liniei diametrului de bracaj şi
bandei
▷Linia statică, roşie a diametrului de bracaj
indică necesarul lateral de spaţiu în cazul
rotirii complete a volanului.▷Linia variabilă, verde a benzii ajută la esti‐
marea necesarului real, lateral de spaţiu.
Marcajele benzii de circulaţie depind de
treapta de viteză cuplată şi de bracarea cu‐
rentă a direcţiei. Linia benzii este adaptată
continuu la mişcarea volanului.
"Parking guidance lines"
Se afişează linia diametrului de bracaj şi a ben‐
zii.
Seite 151Confort la conducereComenzi151
Online Edition for Part no. 01 40 2 963 972 - VI/15

Limitele sistemului
În următoarele situaţii, Top View nu poate fi fo‐
losit:▷Cu uşa deschisă.▷Cu clapeta portbagaj deschisă.▷Cu oglinda exterioară rabatată.▷În condiţii de iluminare redusă.
În câteva din aceste situaţii, este afişat un me‐
saj Check-Control.
Asistent la parcare
Principiu de funcţionare
Sistemul oferă asistenţă la parcare în următoa‐
rele situaţii:
▷La parcarea laterală, paralel cu carosabilul.▷La parcarea cu spatele, perpendicular pe
carosabil.
Senzorii cu ultrasunete măsoară spaţiile dispo‐
nibile pentru parcare pe ambele părţi ale auto‐
vehiculului.
Asistentul de parcare calculează traseul optim
de parcare şi preia direcţia în timpul manevrei
de parcare.
La parcare, respectaţi suplimentar informaţiile
şi indicaţiile optice şi acustice ale PDC, ale
asistentului de parcare şi a camerei de marşa‐
rier şi reacţionaţi corespunzător.
Parte componentă a asistentului la parcare
este controlul distanţei de parcare PDC, vezi
pagina 142.
Indicaţii
AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Datorită limitelor sistemului, acesta
nu poate reacţiona automat într-un mod adec‐
vat în toate situaţiile de trafic. Există pericol de
accident. Adaptaţi regimul de rulare la condi‐
ţiile din trafic. Urmăriţi acţiunile din trafic şi in‐ terveniţi activ în situaţii adecvate.◀
AVERTIZARE
La utilizarea cârligului de remorcare, asis‐
tentul de parcare poate provoca daune din
cauza senzorilor acoperiţi. Există pericol de ac‐
cidentare sau risc de daune materiale. În regim
de funcţionare cu remorcă sau la utilizarea câr‐
ligului de remorcare, de exemplu suportul pen‐
tru biciclete, nu folosiţi asistentul de parcare.◀
ATENŢIE
Asistentul de parcare poate direcţiona
autovehiculul peste borduri. Există pericolul
daunelor materiale. Urmăriţi acţiunile din trafic
şi interveniţi activ în situaţii adecvate.◀
Un motor oprit de către funcţia automată de
pornire/oprire este pornit automat, odată cu
activarea asistentului la parcare.
Privire de ansamblu
Buton în autovehicul
Asistent la parcare
Seite 152ComenziConfort la conducere152
Online Edition for Part no. 01 40 2 963 972 - VI/15
