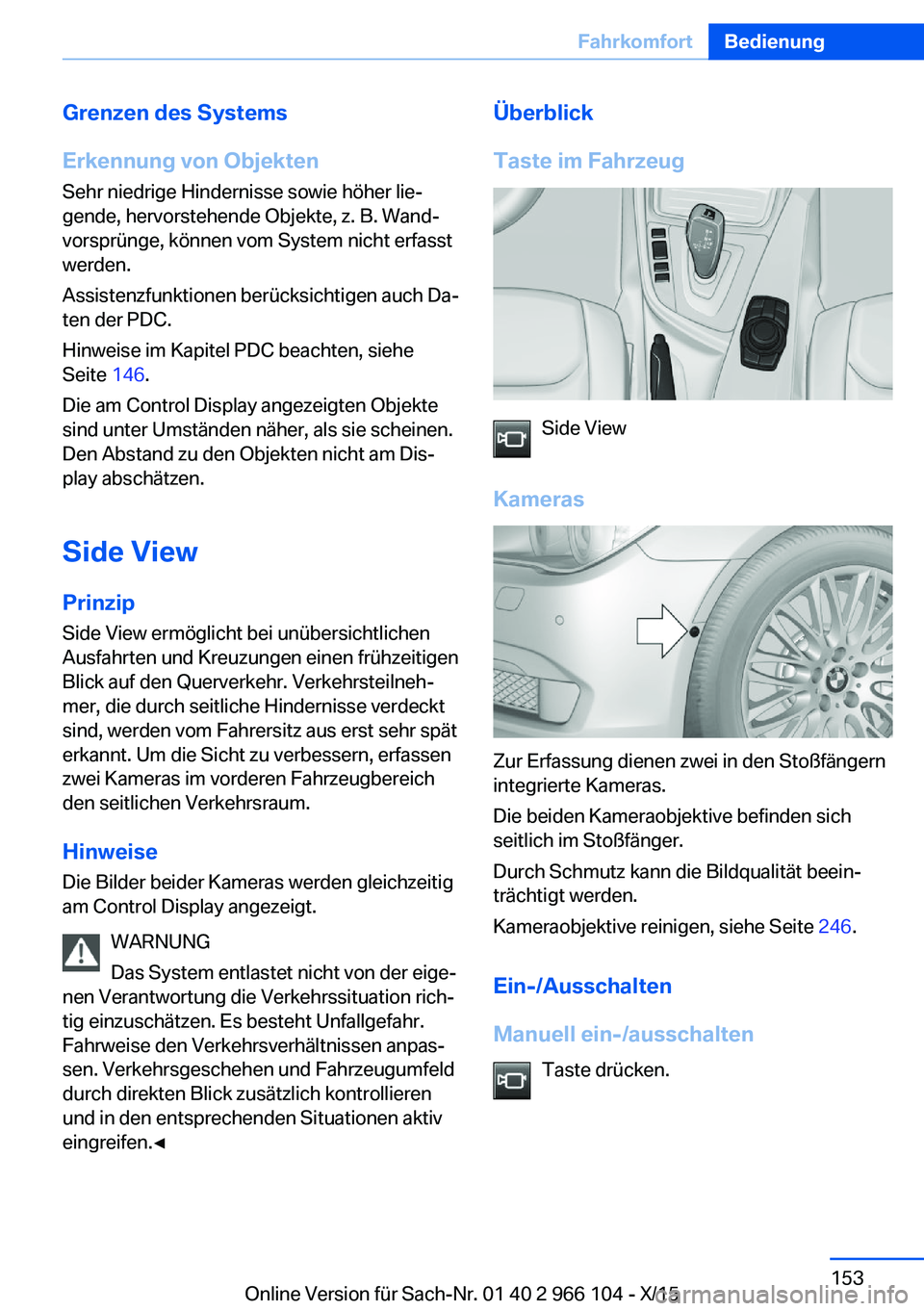

2016 BMW 3 SERIES Betriebsanleitungen (in German)

Grenzen des Systems
Erkennung von Objekten Sehr niedrige Hindernisse sowie höher lie‐
gende, hervorstehende Objekte, z. B. Wand‐
vorsprünge, können vom System nicht erfasst
werden.
Assistenzfunktionen berücksichtigen auch Da‐
ten der PDC.
Hinweise im Kapitel PDC beachten, siehe Seite 146.
Die am Control Display angezeigten Objekte
sind unter Umständen näher, als sie scheinen.
Den Abstand zu den Objekten nicht am Dis‐ play abschätzen.
Side ViewPrinzip
Side View ermöglicht bei unübersichtlichen
Ausfahrten und Kreuzungen einen frühzeitigen
Blick auf den Querverkehr. Verkehrsteilneh‐
mer, die durch seitliche Hindernisse verdeckt
sind, werden vom Fahrersitz aus erst sehr spät
erkannt. Um die Sicht zu verbessern, erfassen
zwei Kameras im vorderen Fahrzeugbereich
den seitlichen Verkehrsraum.
HinweiseDie Bilder beider Kameras werden gleichzeitig
am Control Display angezeigt.
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀Überblick
Taste im Fahrzeug
Side View
Kameras
Zur Erfassung dienen zwei in den Stoßfängern
integrierte Kameras.
Die beiden Kameraobjektive befinden sich
seitlich im Stoßfänger.
Durch Schmutz kann die Bildqualität beein‐
trächtigt werden.
Kameraobjektive reinigen, siehe Seite 246.
Ein-/Ausschalten
Manuell ein-/ausschalten Taste drücken.
Seite 153FahrkomfortBedienung153
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Anzeige
Der seitliche Verkehrsraum wird am Control Display angezeigt.
Hilfslinien am unteren Bildrand zeigen die Po‐
sition der Fahrzeugfront an.
Helligkeit
Bei eingeschaltetem Side View:
1. „Helligkeit“2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Side View:
1. „Kontrast“2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Grenzen des Systems
Der Erfassungsbereich der Kameras beträgt
max. 100 m.
Top View
Prinzip Top View unterstützt beim Einparken und Ran‐
gieren. Dazu wird der Tür- und Fahrbahnbe‐
reich des Fahrzeugs am Control Display abge‐
bildet.
Allgemein Zur Erfassung dienen zwei in den Außenspie‐
geln integrierte Kameras und die Rückfahrka‐
mera.
Die Reichweite beträgt seitlich und hinten min‐
destens 2 m.
Hindernisse bis zur Höhe der Außenspiegel
werden so frühzeitig erkannt.
Hinweis WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Taste im Fahrzeug
Top View
Seite 154BedienungFahrkomfort154
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

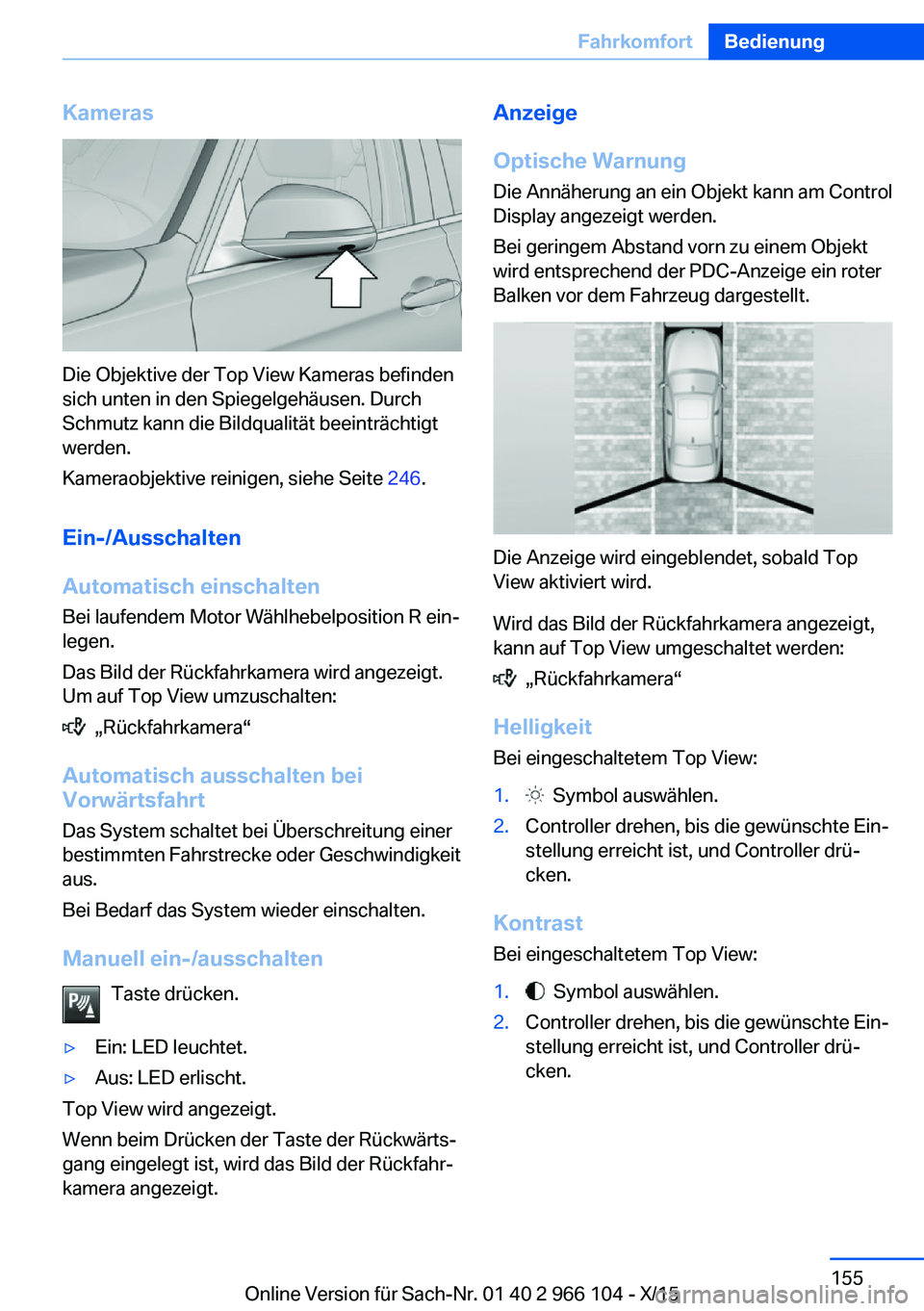

Kameras
Die Objektive der Top View Kameras befinden
sich unten in den Spiegelgehäusen. Durch
Schmutz kann die Bildqualität beeinträchtigt
werden.
Kameraobjektive reinigen, siehe Seite 246.
Ein-/Ausschalten
Automatisch einschalten
Bei laufendem Motor Wählhebelposition R ein‐
legen.
Das Bild der Rückfahrkamera wird angezeigt.
Um auf Top View umzuschalten:
„Rückfahrkamera“
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten Taste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Top View wird angezeigt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Anzeige
Optische Warnung Die Annäherung an ein Objekt kann am Control
Display angezeigt werden.
Bei geringem Abstand vorn zu einem Objekt
wird entsprechend der PDC-Anzeige ein roter
Balken vor dem Fahrzeug dargestellt.
Die Anzeige wird eingeblendet, sobald Top
View aktiviert wird.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf Top View umgeschaltet werden:
„Rückfahrkamera“
Helligkeit
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.Seite 155FahrkomfortBedienung155
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

Wendekreis- und Fahrspurlinie
einblenden▷Die statische, rote Wendekreislinie zeigt
den seitlichen Platzbedarf bei vollem Lenk‐
einschlag an.▷Die variable, grüne Fahrspurlinie hilft den
tatsächlichen seitlichen Platzbedarf abzu‐
schätzen.
Die Fahrspurlinie ist abhängig von dem
eingelegten Gang und vom aktuellen Lenk‐
einschlag. Die Fahrspurlinie wird bei Lenk‐
radbewegung kontinuierlich angepasst.
„Parkhilfslinien“
Wendekreis- und Fahrspurlinien werden ange‐
zeigt.
Grenzen des Systems
In folgenden Situationen kann Top View nicht
genutzt werden:
▷Bei geöffneter Tür.▷Bei geöffneter Kofferraumklappe.▷Bei angeklapptem Außenspiegel.▷Bei schlechten Lichtverhältnissen.
In einigen dieser Situationen wird eine Check-
Control-Meldung angezeigt.
Parkassistent
Prinzip
Das System unterstützt beim Einparken in fol‐
genden Situationen:
▷Beim seitlichen Einparken parallel zur
Fahrbahn.▷Beim rückwärts Einparken quer zur Fahr‐
bahn.
Die Handhabung des Parkassistenten unter‐
teilt sich in drei Schritte:
▷Einschalten und aktivieren.▷Die Parklückensuche.▷Das Einparken.
Der Status des Systems und notwendige
Handlungsanweisungen werden am Control
Display angezeigt.
Ultraschallsensoren vermessen Parklücken auf
beiden Seiten des Fahrzeugs.
Der Parkassistent berechnet die optimale Ein‐
parklinie und übernimmt während des Parkvor‐
gangs die Lenkung.
Hinweise Bestandteil des Parkassistenten ist die ParkDistance Control PDC, siehe Seite 146.
Beim Einparken zusätzlich die optischen und
akustischen Informationen und Hinweise der
PDC, des Parkassistenten und der Rückfahr‐
kamera beachten und entsprechend reagieren.
Laute Schallquellen außerhalb und innerhalb
des Fahrzeugs können den PDC-Signalton
übertönen.
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
WARNUNG
Bei Benutzung der Anhängerkupplung
kann der Parkassistent wegen verdeckten
Sensoren Schäden verursachen. Es besteht
Seite 156BedienungFahrkomfort156
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

Unfallgefahr oder die Gefahr von Sachschä‐
den. Im Anhängerbetrieb oder bei Benutzung
der Anhängerkupplung, z. B. Fahrradträger,
den Parkassistenten nicht benutzen.◀
ACHTUNG
Der Parkassistent kann über Bordsteine
hinweg oder auf diese hinauf lenken. Es be‐
steht die Gefahr von Sachschäden. Verkehrs‐
geschehen beobachten und in den entsprech‐
enden Situationen aktiv eingreifen.◀
Ein von der Auto Start Stopp Funktion abge‐
stellter Motor wird beim Aktivieren des Parkas‐
sistenten automatisch gestartet.
Überblick
Taste im Fahrzeug
Parkassistent
Ultraschallsensoren
Die vier Ultraschallsensoren zum Vermessen
der Parklücken befinden sich vorn und hinten
seitlich am Fahrzeug.
Um die volle Funktionsfähigkeit sicherzustel‐
len:▷Sensoren sauber und eisfrei halten.▷Mit Hochdruckreinigern nicht lang anhal‐
tend und mit einem Abstand von mind.
30 cm auf die Sensoren sprühen.▷Sensoren nicht überkleben.
Voraussetzungen
Zur Vermessung von Parklücken
▷Gerade Vorwärtsfahrt bis ca. 35 km/h.▷Maximaler Abstand zur Reihe der parken‐
den Fahrzeuge: 1,5 m.
Geeignete Parklücke
Allgemein:
▷Lücke hinter einem Objekt, das mindes‐
tens 0,5 m lang ist.▷Lücke zwischen zwei Objekten, die jeweils
mindestens 0,5 m lang sind.
Längsparken, parallel zur Fahrbahn:
▷Mindestlänge der Lücke zwischen zwei
Objekten: eigene Fahrzeuglänge plus ca.
0,8 m.▷Mindesttiefe: ca. 1,5 m.
Querparken:
▷Breite der Lücke zwischen zwei Objekten:
eigene Fahrzeugbreite plus ca. 0,7 m bis
maximal 5 m.▷Mindesttiefe: eigene Fahrzeuglänge.
Die Tiefe von Querparklücken muss vom
Fahrer selbst abgeschätzt werden. Auf‐
grund technischer Grenzen kann das Sys‐
tem die Tiefe von Querparklücken nur an‐
nähernd ermitteln.
Zum Parkvorgang
▷Türen und Kofferraumklappe geschlossen.▷Parkbremse gelöst.Seite 157FahrkomfortBedienung157
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

▷Beim Einparken in Parklücken auf der Fah‐
rerseite muss ggf. der entsprechende Blin‐
ker gesetzt werden.
Einschalten und aktivieren
Einschalten mit der Taste Taste drücken.
LED leuchtet.
Am Control Display wird der aktuelle Status
der Parklückensuche angezeigt.
Parkassistent ist automatisch aktiviert.
Einschalten mit dem Rückwärtsgang
Rückwärtsgang einlegen.
Am Control Display wird der aktuelle Status
der Parklückensuche angezeigt.
Aktivieren:
„Parkassistent“
Anzeige am Control Display
System aktiviert/deaktiviert
SymbolBedeutung Grau: System nicht verfügbar.
Weiß: System verfügbar, aber nicht
aktiviert. System aktiviert.
Parklückensuche und Status des
Systems
▷Symbol P, siehe Pfeil, auf der Fahrzeugdar‐
stellung. Parkassistent ist aktiviert und
Parklückensuche aktiv.▷Geeignete Parklücken werden am Control
Display am Fahrbahnrand neben dem
Fahrzeugsymbol angezeigt. Bei aktivem
Parkassistenten werden die geeigneten
Parklücken farbig hervorgehoben.▷Bei eindeutig erkannten Quer- oder Längs‐
parklücken stellt das System automatisch
die passende Parkmethode ein. Bei Parklü‐
cken in die sowohl längs als auch quer ein‐
geparkt werden kann, wird ein Auswahl‐
menü angezeigt. In diesem Fall die
gewünschte Parkmethode manuell aus‐
wählen.▷Parkvorgang aktiv. Lenkung
ist übernommen.▷Die Parklückensuche ist bei langsamer ge‐
rader Vorwärtsfahrt immer aktiv, auch bei
deaktiviertem System. Bei deaktiviertem
System werden die Anzeigen am Control
Display grau dargestellt.
Mit dem Parkassistenten einparken
1. Taste drücken oder Rückwärtsgang
einlegen, um den Parkassistenten einzu‐
schalten, siehe Seite 158. Parkassistent
ggf. aktivieren.
Parkassistent ist aktiviert.
2.Mit einer Geschwindigkeit bis ca. 35 km/h
und einem Abstand von maximal 1,5 m an
der Reihe der parkenden Fahrzeuge vor‐
beifahren.
Der Status der Parklückensuche und mög‐
liche Parklücken werden am Control Dis‐
play angezeigt, siehe Seite 158.3.Den Anweisungen am Control Display fol‐
gen.Seite 158BedienungFahrkomfort158
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

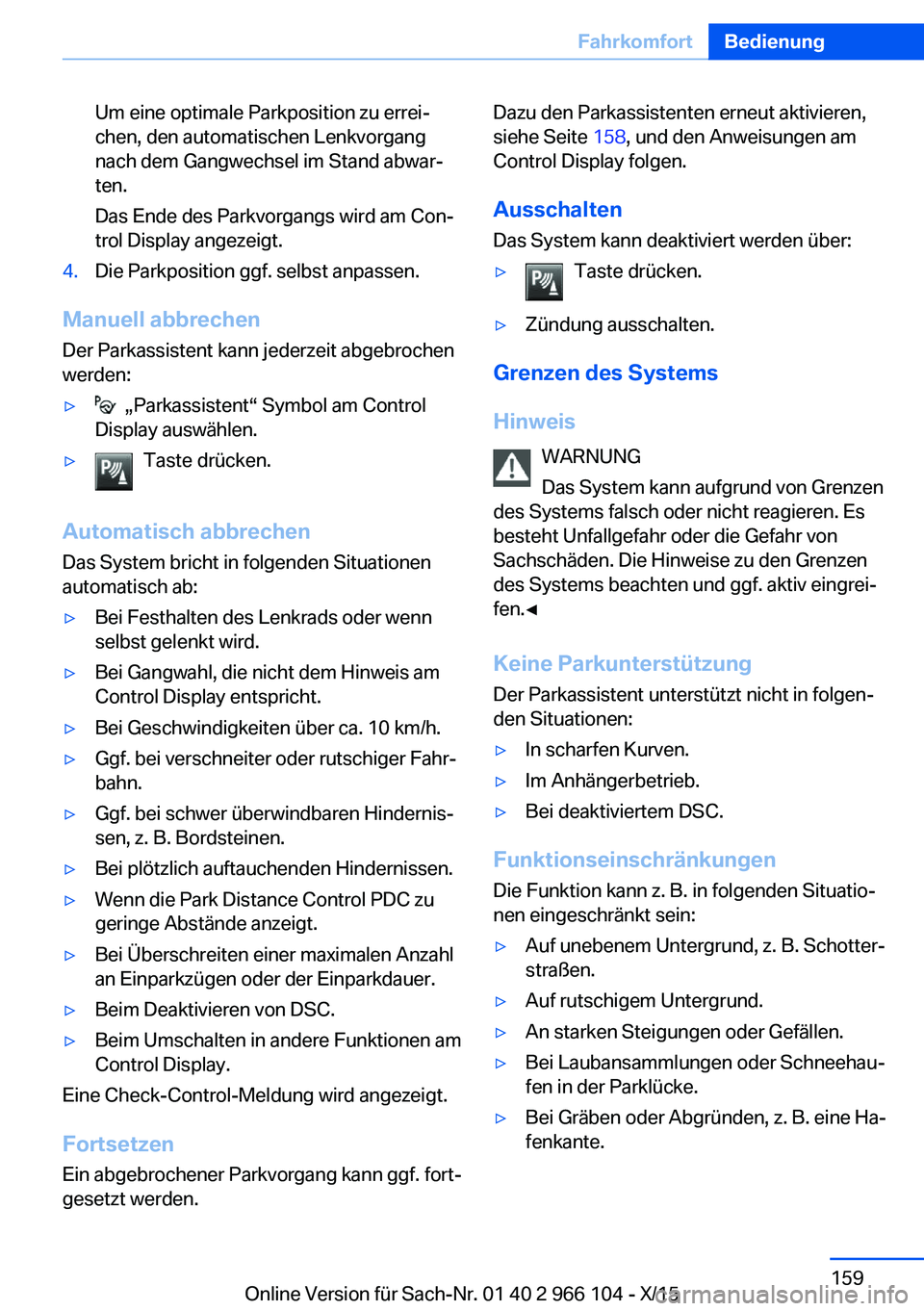

Um eine optimale Parkposition zu errei‐
chen, den automatischen Lenkvorgang
nach dem Gangwechsel im Stand abwar‐
ten.
Das Ende des Parkvorgangs wird am Con‐
trol Display angezeigt.4.Die Parkposition ggf. selbst anpassen.
Manuell abbrechen
Der Parkassistent kann jederzeit abgebrochen
werden:
▷ „Parkassistent“ Symbol am Control
Display auswählen.▷Taste drücken.
Automatisch abbrechen
Das System bricht in folgenden Situationen
automatisch ab:
▷Bei Festhalten des Lenkrads oder wenn
selbst gelenkt wird.▷Bei Gangwahl, die nicht dem Hinweis am
Control Display entspricht.▷Bei Geschwindigkeiten über ca. 10 km/h.▷Ggf. bei verschneiter oder rutschiger Fahr‐
bahn.▷Ggf. bei schwer überwindbaren Hindernis‐
sen, z. B. Bordsteinen.▷Bei plötzlich auftauchenden Hindernissen.▷Wenn die Park Distance Control PDC zu
geringe Abstände anzeigt.▷Bei Überschreiten einer maximalen Anzahl
an Einparkzügen oder der Einparkdauer.▷Beim Deaktivieren von DSC.▷Beim Umschalten in andere Funktionen am
Control Display.
Eine Check-Control-Meldung wird angezeigt.
Fortsetzen
Ein abgebrochener Parkvorgang kann ggf. fort‐
gesetzt werden.
Dazu den Parkassistenten erneut aktivieren,
siehe Seite 158, und den Anweisungen am
Control Display folgen.
AusschaltenDas System kann deaktiviert werden über:▷Taste drücken.▷Zündung ausschalten.
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Keine Parkunterstützung Der Parkassistent unterstützt nicht in folgen‐
den Situationen:
▷In scharfen Kurven.▷Im Anhängerbetrieb.▷Bei deaktiviertem DSC.
Funktionseinschränkungen
Die Funktion kann z. B. in folgenden Situatio‐
nen eingeschränkt sein:
▷Auf unebenem Untergrund, z. B. Schotter‐
straßen.▷Auf rutschigem Untergrund.▷An starken Steigungen oder Gefällen.▷Bei Laubansammlungen oder Schneehau‐
fen in der Parklücke.▷Bei Gräben oder Abgründen, z. B. eine Ha‐
fenkante.Seite 159FahrkomfortBedienung159
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

Grenzen der UltraschallmessungDas Erkennen von Objekten kann an Grenzen
der physikalischen Ultraschallmessung sto‐
ßen, z. B. bei folgenden Gegebenheiten:▷Bei Kleinkindern und Tieren.▷Bei Personen mit bestimmter Kleidung,
z. B. Mantel.▷Bei externer Störung des Ultraschall, z. B.
durch vorbeifahrende Fahrzeuge oder laute
Maschinen.▷Bei verschmutzten, vereisten, beschädig‐
ten oder verstellten Sensoren.▷Bei bestimmten Witterungsbedingungen,
z. B. hohe Luftfeuchtigkeit, Regen,
Schneefall, extreme Hitze oder starker
Wind.▷Bei Anhängerdeichseln und -kupplungen
anderer Fahrzeuge.▷Bei dünnen oder keilförmigen Gegenstän‐
den.▷Bei sich bewegenden Objekten.▷Bei höher liegenden, hervorstehenden Ob‐
jekten, z. B. Wandvorsprüngen oder Lade‐
gut.▷Bei Objekten mit Ecken und scharfen Kan‐
ten.▷Bei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.▷Bei Objekten mit porösen Oberflächen.▷Bei überstehendem Ladegut.
Bereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bereich
der Sensoren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Ggf. werden Parklücken erkannt, die als solche
nicht geeignet sind oder geeignete Parklücken
werden nicht erkannt.
Funktionsstörung Eine Check-Control-Meldung wird angezeigt.
Der Parkassistent ist ausgefallen. System
überprüfen lassen.Seite 160BedienungFahrkomfort160
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
