ALIMENTAZIONE
VersioniAlimentazione
Turbo TwinAir–1.4 BenzinaIniezione elettronica Multipoint sequenziale fasata con controllo di
detonazione
1.4 Turbo Multi AirIniezione elettronica sequenziale fasata con controllo di detonazione ed
attuazione variabile delle valvole di aspirazione
1.3 JTD
M-2– 1.6 JTDMIniezione diretta Multijet “Common Rail” a controllo elettronico con turbo
e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
TRASMISSIONE
Versioni Cambio di velocità Frizione Trazione
1.4 Benzina
A cinque marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 135CV
1.3 JTD
M-2
Turbo TwinAir
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 170CV
Quadrifoglio Verde
1.6 JTD
M
213
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

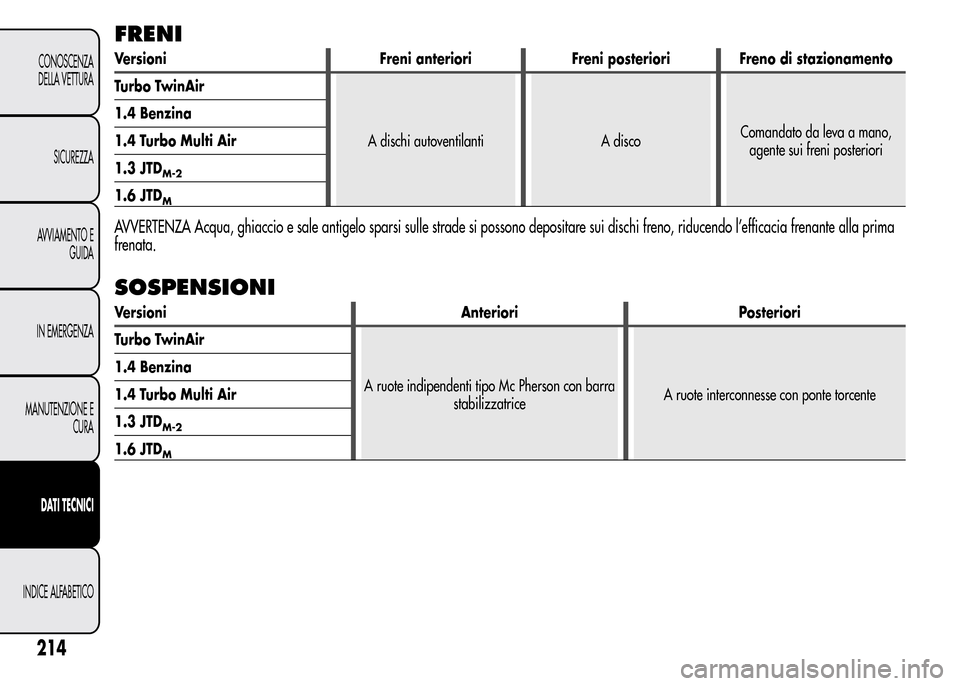

FRENI
Versioni Freni anteriori Freni posteriori Freno di stazionamento
Turbo TwinAir
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.
SOSPENSIONI
Versioni Anteriori Posteriori
Turbo TwinAir
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceA ruote interconnesse con ponte torcente 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
214
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

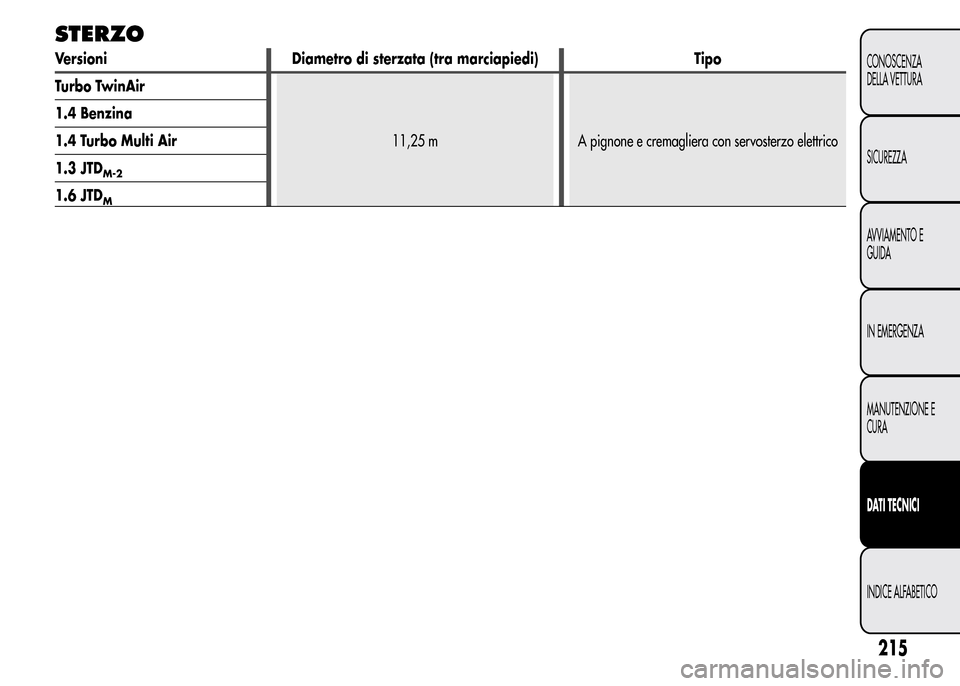

STERZO
Versioni Diametro di sterzata (tra marciapiedi) Tipo
Turbo TwinAir
11,25 m A pignone e cremagliera con servosterzo elettrico 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
215
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" occorre considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia
è indispensabile che la vettura sia dotata di pneumatici della stessa
marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
LETTURA CORRETTA DELLO
PNEUMATICO
Esempio fig. 175: 195/55 R 16 87H
195Larghezza nominale (S, distanza in mm tra i fianchi)
55Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale
16Diametro del cerchio in pollici (Ø)
91Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neve
QM+Sfino a 160 km/h
TM + Sfino a 190 km/h
HM+Sfino a 210 km/h
fig. 175A0J0139
216
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgLETTURA CORRETTA DEL CERCHIO
Esempio fig. 175:6Jx15H2ET40
6larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale dove appoggia il tallone dello
pneumatico) (2).
15diametro di calettamento in pollici (corrisponde a quello del
pneumatico che deve essere montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone dello pneumatico Tubeless sul cerchio).
ET 40campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
217
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

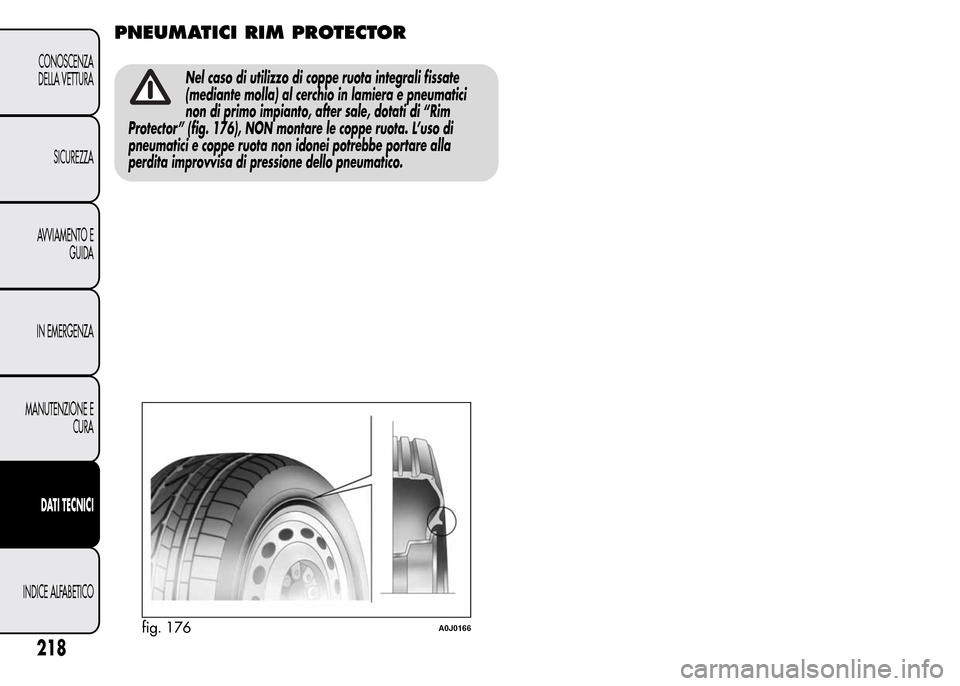

PNEUMATICI RIM PROTECTOR
Nel caso di utilizzo di coppe ruota integrali fissate
(mediante molla) al cerchio in lamiera e pneumatici
non di primo impianto, after sale, dotati di “Rim
Protector” (fig. 176), NON montare le coppe ruota. L’uso di
pneumatici e coppe ruota non idonei potrebbe portare alla
perdita improvvisa di pressione dello pneumatico.
fig. 176A0J0166
218
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

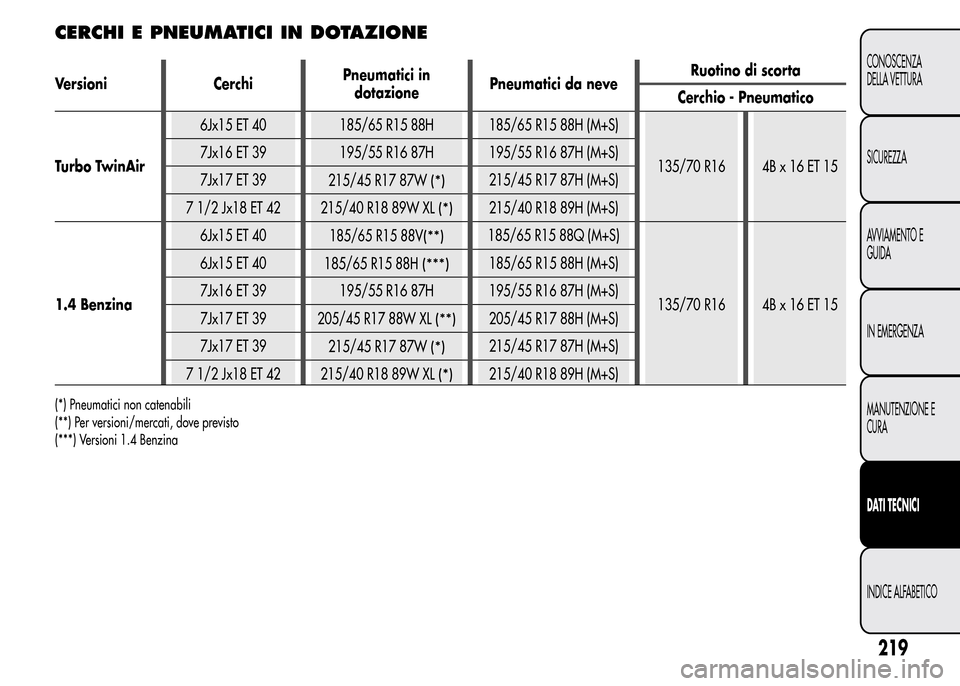

CERCHI E PNEUMATICI IN DOTAZIONE
Versioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Benzina6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Pneumatici non catenabili
(**) Per versioni/mercati, dove previsto
(***) Versioni 1.4 Benzina
219
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Versioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
1.4 Turbo Multi
Air 135CV
1.4 Turbo Multi
Air 170CV
Quadrifoglio
Ve r d e6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.3 JTD
M-21.6 JTDM
6Jx15 ET40
185/65 R15 88H(****)185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88T
(**)185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact
2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(**)Per versioni/mercati, dove previsto (*)Pneumatici non catenabili
(****) Versioni 1.6 JTD
M(*****) Oppure utilizzare pneumatici che siano in grado di offrire prestazioni equivalenti
Sulle versioni equipaggiate con pneumatici 185/65 R15 88H, 195/55 R16 e 205/45 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo del pneumatico paria9mm.
