2016 Alfa Romeo MiTo Manuale del proprietario (in Italian)

Sostituzione spazzole tergicristallo
Procedi come segue:
❒solleva il braccio del tergicristallo, premi la linguetta A fig. 167
della molla di aggancio ed estrai la spazzola dal braccio;
❒monta la nuova spazzola inserendo la linguetta nell'apposita sede
del braccio. Assicurati che sia bloccata;
❒abbassa il braccio del tergicristallo sul parabrezza.
Non azionare il tergicristallo con le spazzole sollevate dal
parabrezza.
Sollevamento spazzole
Qualora fosse necessario dover sollevare le spazzole dal parabrezza
(ad es. in caso di neve) procedi come segue:
❒ruota la chiave di avviamento in posizione MAR;❒aziona la leva destra al volante per attivare una spazzolata del
tergicristallo (vedi paragrafo “Pulizia cristalli” nel capitolo
“Conoscenza della vettura”);
❒quando la spazzola lato guida arriva in zona montante parabrezza
ruota la chiave di avviamento in posizione STOP e solleva i
tergicristallo fino alla posizione di riposo;
❒riposiziona le spazzole a contatto con il parabrezza prima di
attivare nuovamente il tergicristallo.
Sostituzione spazzola tergilunotto
Procedi come segue:
❒solleva la copertura A fig. 168, svita il dado B e rimuovi il braccio
C;
❒posiziona correttamente il nuovo braccio, stringi a fondo il dado B e
successivamente abbassa la copertura A.
fig. 167A0J0054fig. 168A0J0057
197
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

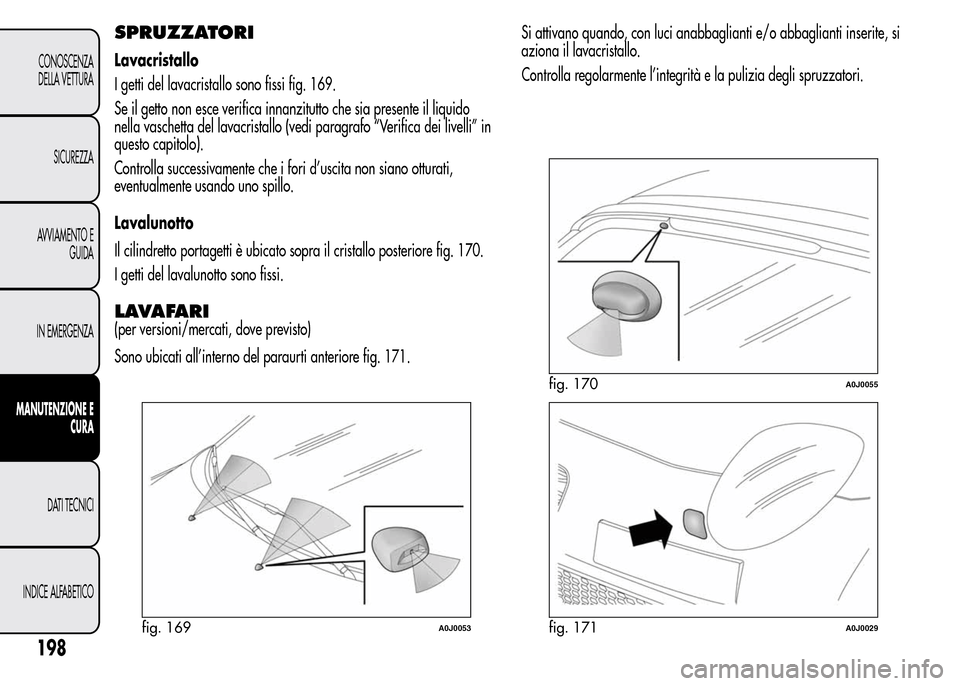

SPRUZZATORI
Lavacristallo
I getti del lavacristallo sono fissi fig. 169.
Se il getto non esce verifica innanzitutto che sia presente il liquido
nella vaschetta del lavacristallo (vedi paragrafo “Verifica dei livelli” in
questo capitolo).
Controlla successivamente che i fori d’uscita non siano otturati,
eventualmente usando uno spillo.
Lavalunotto
Il cilindretto portagetti è ubicato sopra il cristallo posteriore fig. 170.
I getti del lavalunotto sono fissi.
LAVAFARI
(per versioni/mercati, dove previsto)
Sono ubicati all’interno del paraurti anteriore fig. 171.Si attivano quando, con luci anabbaglianti e/o abbaglianti inserite, si
aziona il lavacristallo.
Controlla regolarmente l’integrità e la pulizia degli spruzzatori.
fig. 169A0J0053
fig. 170A0J0055
fig. 171A0J0029
198
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

CARROZZERIA
PROTEZIONE CONTRO GLI AGENTI
ATMOSFERICI
La vettura è dotata delle migliori soluzioni tecnologiche per proteggere
efficacemente la carrozzeria dalla corrosione.
Ecco le principali:
❒prodotti e sistemi di verniciatura che conferiscono alla vettura
resistenza alla corrosione e all’abrasione;
❒impiego di lamiere zincate (o pretrattate), dotate di alta resistenza
alla corrosione;
❒spruzzatura di materiali plastici, con funzione protettiva, nei punti
più esposti: sottoporta, interno parafanghi, bordi, ecc;
❒uso di scatolati “aperti”, per evitare condensazione e ristagno di
acqua, che possono favorire la formazione di ruggine all’interno;
❒utilizzo di speciali pellicole con funzione protettiva anti abrasione
nei punti più esposti (es. parafango posteriore, porte, ecc.).
GARANZIA ESTERNO VETTURA E
SOTTOSCOCCA
La vettura è provvista di una garanzia contro la perforazione, dovuta
a corrosione, di qualsiasi elemento originale della struttura o della
carrozzeria. Per le condizioni generali di questa garanzia fai
riferimento al Libretto di Garanzia.
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
In caso di abrasioni o rigature profonde provvedi subito a far eseguire
i necessari ritocchi, per evitare formazioni di ruggine.
La manutenzione della vernice consiste nel lavaggio, la cui periodicità
dipende dalle condizioni e dall’ambiente d’uso. Ad esempio, nelle
zone con alto inquinamento atmosferico, o se si percorrono strade
cosparse di sale antighiaccio è consigliabile lavare più frequentemente
la vettura.
199
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Presso le stazioni di lavaggio, evitare il lavaggio stesso con
rulli e/o spazzoloni. Lavare la vettura esclusivamente a
mano utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle scamosciata inumidita. Non
utilizzare prodotti abrasivi e/o lucidanti per la toelettatura della
vettura. Gli escrementi degli uccelli devono essere lavati
immediatamente e con cura, in quanto la loro acidità risulta
particolarmente aggressiva. Evitare (se non indispensabile) di
parcheggiare la vettura sotto gli alberi; rimuovere immediatamente le
sostanze resinose di natura vegetale poiché, una volta essiccate,
potrebbero richiedere per la rimozione, l'impiego di prodotti abrasivi
e/o lucidanti, fortemente sconsigliati in quanto potenziali cause di
alterazione della caratteristica opacità della vernice. Per la pulizia del
parabrezza anteriore e del lunotto posteriore non utilizzare liquido
lavavetro puro; è necessario diluirlo quantomeno al 50% con acqua.
Limitare l'utilizzo di liquido lavavetro puro soltanto quando
strettamente richiesto dalle condizioni di temperatura esterna.

I detersivi inquinano le acque. Effettua il lavaggio della
vettura solo in zone attrezzate per la raccolta e la
depurazione dei liquidi impiegati per il lavaggio stesso.
Allo scopo di mantenere intatte le caratteristiche estetiche
della verniciatura ti consigliamo di non utilizzare prodotti
abrasivi e/o lucidanti per la toelettatura della vettura.
AVVERTENZE
Evita il più possibile di parcheggiare la vettura sotto gli alberi; le
sostanze resinose conferiscono un aspetto opaco alla vernice ed
incrementano le possibilità di innesco di corrosione.Eventuali escrementi di uccelli devono essere lavati immediatamente e
con cura, in quanto la loro acidità è particolarmente aggressiva.
Vetri
Utilizza detergenti specifici e panni ben puliti per non rigarli o
alterarne la trasparenza.
AVVERTENZA Per non danneggiare le resistenze elettriche presenti
sulla superficie interna del lunotto posteriore, strofina delicatamente
seguendo il senso delle resistenze stesse.
Proiettori anteriori
Utilizza un panno morbido, non asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia dei trasparenti in plastica dei
proiettori anteriori, non utilizzare sostanze aromatiche (ad es.
benzina) oppure chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia mediante una lancia ad acqua,
mantieni il getto d'acqua ad una distanza di almeno 20 cm dai
proiettori.
Vano motore
Alla fine di ogni stagione invernale effettua un accurato lavaggio del
vano motore, avendo cura di non insistere direttamente con getto
d’acqua sulle centraline elettroniche ed in corrispondenza dei motorini
tergicristalli. Per questa operazione rivolgiti ad officine specializzate.
AVVERTENZA Il lavaggio deve essere eseguito a motore freddo e
chiave di avviamento in posizione STOP. Dopo il lavaggio accertati
che le varie protezioni (es. cappucci in gomma e ripari vari) non siano
rimosse o danneggiate.
200
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Per un corretto lavaggio della vettura segui queste indicazioni:
❒se lavi la vettura in un impianto automatico togli l’antenna dal tetto;
❒se per il lavaggio della vettura utilizzi vaporizzatori o pulitrici ad
alta pressione, mantieni una distanza di almeno 40 cm dalla
carrozzeria per evitarne danni o alterazioni. Ricordati che ristagni
d’acqua, a lungo termine, possono danneggiare la vettura;
❒bagna la carrozzeria con un getto di acqua a bassa pressione;
❒passa sulla carrozzeria una spugna con una leggera soluzione
detergente risciacquando di frequente la spugna;
❒risciacqua bene con acqua ed asciuga con getto d’aria o pelle
scamosciata.
Durante l’asciugatura cura soprattutto le parti meno in vista (es. vani
porte, cofano, contorno fari, ecc...) in cui l’acqua può ristagnare
più facilmente. Non lavare la vettura dopo una sosta al sole o con
cofano motore caldo: si può alterare la brillantezza della vernice.
Le parti in plastica esterne devono essere pulite con la stessa
procedura seguita per il normale lavaggio della vettura.

INTERNI
Periodicamente verifica che non siano presenti ristagni d’acqua sotto i
tappeti che potrebbero causare l’ossidazione della lamiera.
Non utilizzare mai prodotti infiammabili come etere di
petrolio o benzina rettificata per la pulizia delle parti
interne vettura. Le cariche elettrostatiche che vengono
a generarsi per strofinio durante l’operazione di pulitura,
potrebbero provocare incendi.
Non tenere bombolette aerosol in vettura: pericolo di
scoppio. Le bombolette aerosol non devono essere
esposte ad una temperatura superiore a 50°C.
All’interno della vettura esposta al sole la temperatura può
superare abbondantemente tale valore.
SEDILI E PARTI IN TESSUTO
Elimina la polvere con una spazzola morbida o mediante un
aspirapolvere. Per una migliore pulizia dei rivestimenti in velluto ti
consigliamo di inumidire la spazzola. Strofina i sedili con una spugna
inumidita in una soluzione di acqua e detergente neutro.
PULIZIA DEI SEDILI IN ALCANTARA
L’alcantara è un rivestimento che può essere trattato e pulito facilmente
nello stesso modo degli altri rivestimenti, per cui valgono le stesse
indicazioni riportate per la pulizia dei tessuti.
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Elimina lo sporco secco con una pelle di daino od un panno appena
umidi, senza esercitare troppa pressione. Togli le macchie di liquidi
o di grasso con un panno asciutto assorbente, senza strofinare. Passa
successivamente un panno morbido o pelle di daino inumidita con
acqua e sapone neutro. Se la macchia persiste, usa prodotti specifici,
prestando particolare attenzione alle istruzioni d'uso.
AVVERTENZA Non usare mai alcool. Assicurati che i prodotti utilizzati
per la pulizia non contengano alcool e derivati anche a basse
concentrazioni.
201
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

PARTI IN PLASTICA E RIVESTITE
Effettua la pulizia delle plastiche interne con un panno possibilmente in
microfibra inumidito in una soluzione di acqua e detergente neutro
non abrasivo. Per pulire macchie grasse o resistenti utilizza prodotti
specifici privi di solventi e studiati per non alterare l'aspetto ed il colore
dei componenti.
Per rimuovere l'eventuale polvere utilizza un panno in microfibra,
eventualmente inumidito con acqua. Si sconsiglia l'impiego di
fazzoletti di carta che potrebbero lasciare residui.
Non utilizzare alcool, benzine e loro derivati per la pulizia
del trasparente del quadro strumenti e della plancia.
PARTI RIVESTITE IN VERA PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usa solo acqua e sapone neutro. Non
usare mai alcool o prodotti a base alcolica. Prima di usare prodotti
specifici per la pulizia degli interni, assicurati che il prodotto non
contenga alcool e/o sostanze a base alcolica.
202
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DATI TECNICI
DATI PER L'IDENTIFICAZIONE
I dati di identificazione della vettura sono:
❒Targhetta riassuntiva dei dati di identificazione;
❒Marcatura autotelaio;
❒Targhetta identificazione vernice carrozzeria;
❒Marcatura motore.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sul lato sinistro del pavimento posteriore nel bagagliaio e
riporta i seguenti dati fig. 172:
BNumero di omologazione.
CCodice di identificazione del tipo di veicolo.
DNumero progressivo di fabbricazione dell'autotelaio.
EPeso massimo autorizzato del veicolo a pieno carico.
FPeso massimo autorizzato del veicolo a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo asse (anteriore).
HPeso massimo autorizzato sul secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di fumosità (per motori a gasolio).
fig. 172A0J0161
203
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

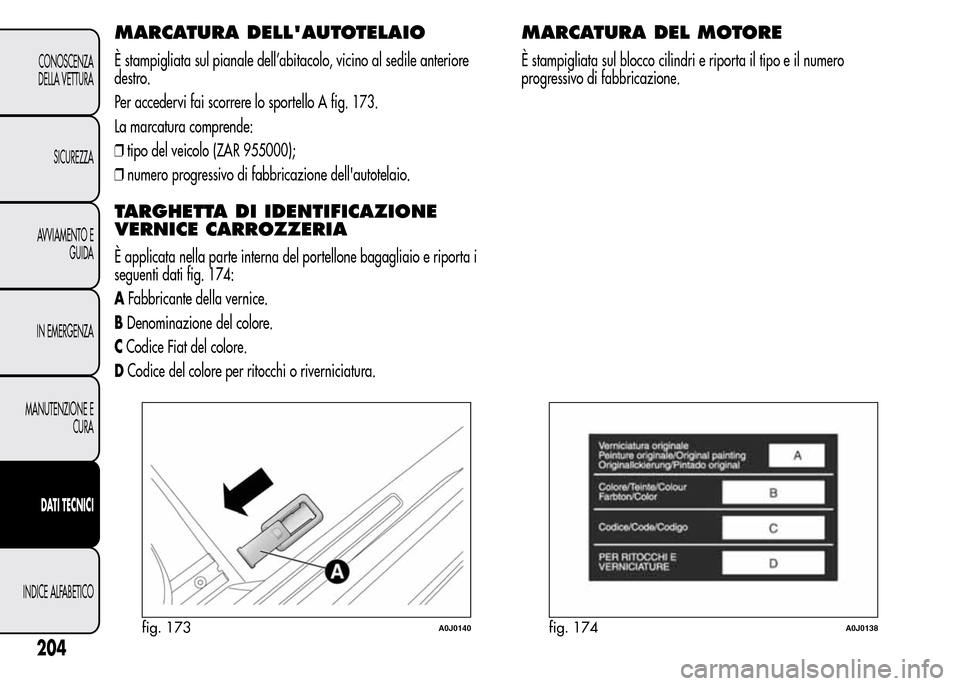

MARCATURA DELL'AUTOTELAIO
È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro.
Per accedervi fai scorrere lo sportello A fig. 173.
La marcatura comprende:
❒tipo del veicolo (ZAR 955000);
❒numero progressivo di fabbricazione dell'autotelaio.
TARGHETTA DI IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata nella parte interna del portellone bagagliaio e riporta i
seguenti dati fig. 174:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il numero
progressivo di fabbricazione.
fig. 173A0J0140fig. 174A0J0138
204
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
