2016 Alfa Romeo MiTo Betriebsanleitung (in German)

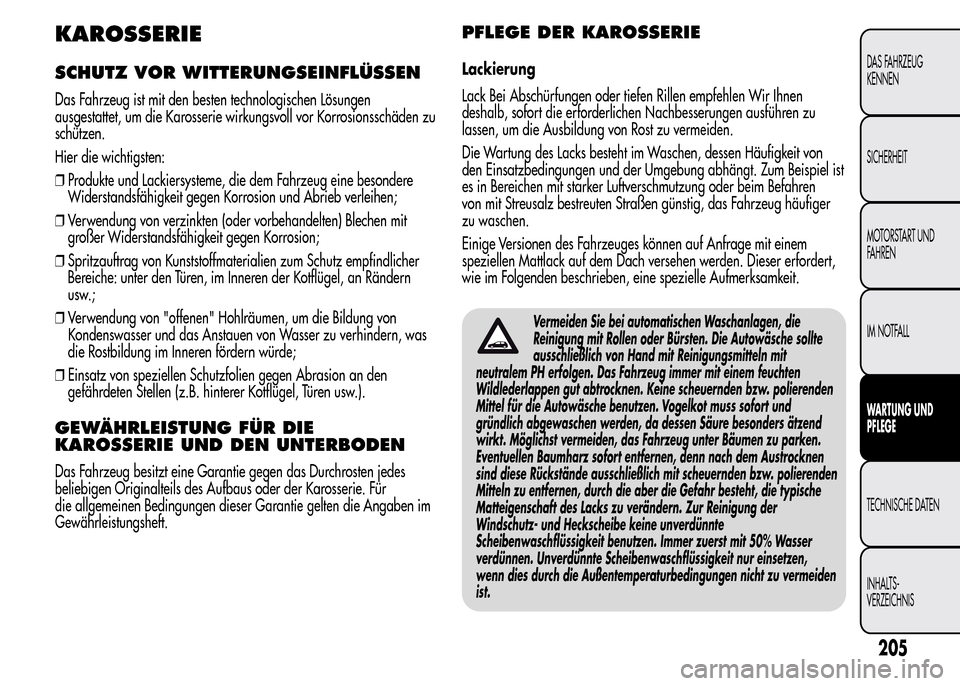

KAROSSERIE
SCHUTZ VOR WITTERUNGSEINFLÜSSEN
Das Fahrzeug ist mit den besten technologischen Lösungen
ausgestattet, um die Karosserie wirkungsvoll vor Korrosionsschäden zu
schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die dem Fahrzeug eine besondere
Widerstandsfähigkeit gegen Korrosion und Abrieb verleihen;
❒Verwendung von verzinkten (oder vorbehandelten) Blechen mit
großer Widerstandsfähigkeit gegen Korrosion;
❒Spritzauftrag von Kunststoffmaterialien zum Schutz empfindlicher
Bereiche: unter den Türen, im Inneren der Kotflügel, an Rändern
usw.;
❒Verwendung von "offenen" Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen von Wasser zu verhindern, was
die Rostbildung im Inneren fördern würde;
❒Einsatz von speziellen Schutzfolien gegen Abrasion an den
gefährdeten Stellen (z.B. hinterer Kotflügel, Türen usw.).
GEWÄHRLEISTUNG FÜR DIE
KAROSSERIE UND DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus oder der Karosserie. Für
die allgemeinen Bedingungen dieser Garantie gelten die Angaben im
Gewährleistungsheft.
PFLEGE DER KAROSSERIE
Lackierung
Lack Bei Abschürfungen oder tiefen Rillen empfehlen Wir Ihnen
deshalb, sofort die erforderlichen Nachbesserungen ausführen zu
lassen, um die Ausbildung von Rost zu vermeiden.
Die Wartung des Lacks besteht im Waschen, dessen Häufigkeit von
den Einsatzbedingungen und der Umgebung abhängt. Zum Beispiel ist
es in Bereichen mit starker Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen günstig, das Fahrzeug häufiger
zu waschen.
Einige Versionen des Fahrzeuges können auf Anfrage mit einem
speziellen Mattlack auf dem Dach versehen werden. Dieser erfordert,
wie im Folgenden beschrieben, eine spezielle Aufmerksamkeit.
Vermeiden Sie bei automatischen Waschanlagen, die
Reinigung mit Rollen oder Bürsten. Die Autowäsche sollte
ausschließlich von Hand mit Reinigungsmitteln mit
neutralem PH erfolgen. Das Fahrzeug immer mit einem feuchten
Wildlederlappen gut abtrocknen. Keine scheuernden bzw. polierenden
Mittel für die Autowäsche benutzen. Vogelkot muss sofort und
gründlich abgewaschen werden, da dessen Säure besonders ätzend
wirkt. Möglichst vermeiden, das Fahrzeug unter Bäumen zu parken.
Eventuellen Baumharz sofort entfernen, denn nach dem Austrocknen
sind diese Rückstände ausschließlich mit scheuernden bzw. polierenden
Mitteln zu entfernen, durch die aber die Gefahr besteht, die typische
Matteigenschaft des Lacks zu verändern. Zur Reinigung der
Windschutz- und Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer zuerst mit 50% Wasser
verdünnen. Unverdünnte Scheibenwaschflüssigkeit nur einsetzen,
wenn dies durch die Außentemperaturbedingungen nicht zu vermeiden
ist.
205
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Für die korrekte Wagenwäsche wie folgt vorgehen:
❒Wenn man das Fahrzeug in einer automatischen Waschanlage
wäscht, die Antenne vom Dach entfernen.
❒Benutzt man Dampfstrahler oder Hochdruckreiniger für das
Waschen des Fahrzeuges, muss man einen Abstand von mindestens
40 cm von der Karosserie einhalten, um Beschädigungen oder
Alterationen zu vermeiden. Wasseransammlungen können
das Fahrzeug langfristig beschädigen.
❒Die Karosserie mit einem Niederdruck-Wasserstrahl abspülen.
❒Die Karosserie mit einem weichen Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft den Schwamm ausspülen.
❒Reichlich mit Wasser spülen und mit Druckluft oder einem Autoleder
abtrocknen.
Während des Trocknens vor allem auf die weniger sichtbaren Teile
achten, wie Türöffnungen, Motorhaube, Scheinwerfereinfassungen, in
denen sich leicht Wasser anstaut. Das Fahrzeug nicht waschen, wenn
es in der Sonne geparkt war oder die Motorhaube noch heiß ist:
dies könnte den Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei einer normalen Wagenwäsche
zu reinigen.
Reinigungsmittel verschmutzen das Wasser. Das Waschen
des Fahrzeugs ist daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Klärung der für das Waschen
verwendeten Flüssigkeiten eingerichtet sind.
Zur Wahrung der Lackbeschaffenheit wird empfohlen, bei
und nach der Fahrzeugreinigung keine Scheuer- bzw.
Poliermittel zu benutzen.
HINWEISE
Möglichst vermeiden, das Fahrzeug unter Bäumen zu parken; die
harzhaltigen Substanzen geben dem Lack ein stumpfes Aussehen und
erhöhen die Korrosionsgefahr.
Eventueller Vogelkot muss sofort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Fensterscheiben
Spezielle Reiniger und gut saubere Tücher verwenden, um die
Scheiben nicht zu zerkratzen und somit die Durchsichtigkeit zu
beeinträchtigen.
ZUR BEACHTUNG Um die auf der Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht zu beschädigen, vorsichtig und
nur in Richtung der aufgetragenen Heizwiderstände reiben.
Scheinwerfer
Ein weiches Tuch benutzen, das mit Wasser und Seife für Fahrzeuge
genässt ist.
ZUR BEACHTUNG Bei der Reinigung der transparenten
Kunststoffabdeckungen der vorderen Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketonen (z. B. Azeton) verwenden.
ZUR BEACHTUNG Bei Reinigung mit einem Wasserstrahl, diesen auf
einem Abstand von etwa 20 cm von den Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine sorgfältige Motorraumwäsche
empfohlen; dabei den Wasserstrahl nicht direkt auf die
Steuerelektroniken und die Scheibenwischermotoren richten. Für diesen
Vorgang die Fachwerkstätten kontaktieren.
206
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

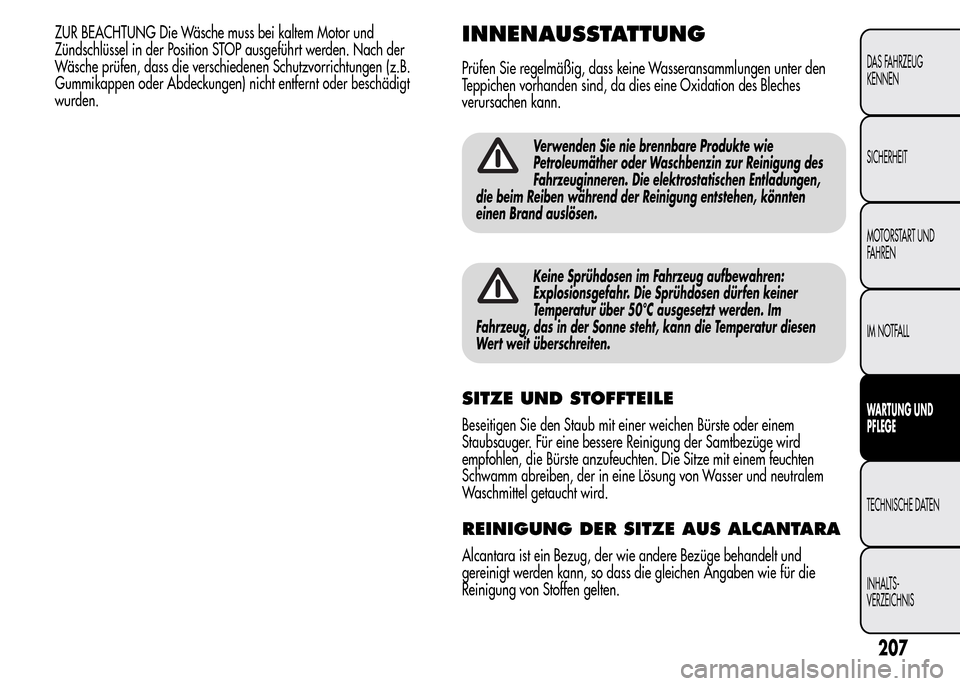

ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor und
Zündschlüssel in der Position STOP ausgeführt werden. Nach der
Wäsche prüfen, dass die verschiedenen Schutzvorrichtungen (z.B.
Gummikappen oder Abdeckungen) nicht entfernt oder beschädigt
wurden.INNENAUSSTATTUNG
Prüfen Sie regelmäßig, dass keine Wasseransammlungen unter den
Teppichen vorhanden sind, da dies eine Oxidation des Bleches
verursachen kann.
Verwenden Sie nie brennbare Produkte wie
Petroleumäther oder Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen Entladungen,
die beim Reiben während der Reinigung entstehen, könnten
einen Brand auslösen.
Keine Sprühdosen im Fahrzeug aufbewahren:
Explosionsgefahr. Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt werden. Im
Fahrzeug, das in der Sonne steht, kann die Temperatur diesen
Wert weit überschreiten.
SITZE UND STOFFTEILE
Beseitigen Sie den Staub mit einer weichen Bürste oder einem
Staubsauger. Für eine bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung von Wasser und neutralem
Waschmittel getaucht wird.
REINIGUNG DER SITZE AUS ALCANTARA
Alcantara ist ein Bezug, der wie andere Bezüge behandelt und
gereinigt werden kann, so dass die gleichen Angaben wie für die
Reinigung von Stoffen gelten.
207
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

LEDERSITZE
(für Märkte/Versionen wo vorgesehen)
Entfernen Sie den trockenen Schmutz mit einem feuchten Wildledertuch
oder einem feuchten Lappen, ohne zu großen Druck auszuüben.
Entfernen Sie die Flecken von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch, ohne zu reiben. Gehen Sie danach mit
einem weichen Tuch oder einem Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden, nochmals über die Stelle. Ist der
Fleck noch immer vorhanden, benutzen Sie bitte spezielle Produkte und
beachten Sie dabei die Bedienungsanleitung.
ZUR BEACHTUNG Benutzen Sie niemals Alkohol. Versichern Sie sich,
dass die Reinigungsprodukte keinen Alkohol und Derivate beinhalten,
auch wenn der Anteil äußerst gering sein sollte.
KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETE TEILE
Reinigen Sie die internen Kunststoffteile mit einem Mikrofasertuch, das
mit einer Lösung aus Wasser und neutralem, nicht abrasivem
Reinigungsmittel befeuchtet wurde. Um Fett- und hartnäckige Flecken
zu entfernen, benutzen Sie bitte spezielle Produkte ohne Lösungsmittel,
die so entwickelt wurden, dass sie Aussehen und Farbe der Bauteile
nicht verändern.Um eventuellen Staub zu entfernen, eignet sich ein ggf. mit Wasser
befeuchtetes Mikrofasertuch. Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu vermeiden.
Keinen Alkohol, kein Benzin oder daraus abgeleitete
Produkte zum Reinigen der Scheibe der Instrumententafel
und des Armaturenbretts verwenden.
ECHTLEDERVERKLEIDETE TEILE
(für Märkte/Versionen wo vorgesehen)
Um diese Bauteile zu reinigen, benutzen Sie nur Wasser und
Neutralseife. Niemals Alkohol und/oder alkoholhaltige Produkte
verwenden. Bevor Sie spezielle Produkte für die Reinigung der
Innenausstattungen benutzen, kontrollieren Sie bitte, dass die Produkte
keinen Alkohol und/oder alkoholhaltige Bestandteile aufweisen.
208
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

TECHNISCHE DATEN
KENNDATEN
Die Kenndaten des Fahrzeuges sind:
❒Typenschild mit Identifizierungsdaten,
❒Fahrgestellnummer,
❒Lackschild,
❒Motorkennzeichnung.
SCHILD MIT DER ZUSAMMENFASSUNG
DER KENNDATEN
Das Schild befindet sich auf der linken Seite hinten am
Kofferraumboden und enthält folgende Kenndaten Abb. 172:
BZulassungsnummer.
CIdentifizierungscode des Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZul. Gesamtgewicht mit Hänger.
GZul. Achslast (vorne).
HZulässiges Gesamtgewicht auf der zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für Dieselmotoren).
Abb. 172A0J0161
209
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

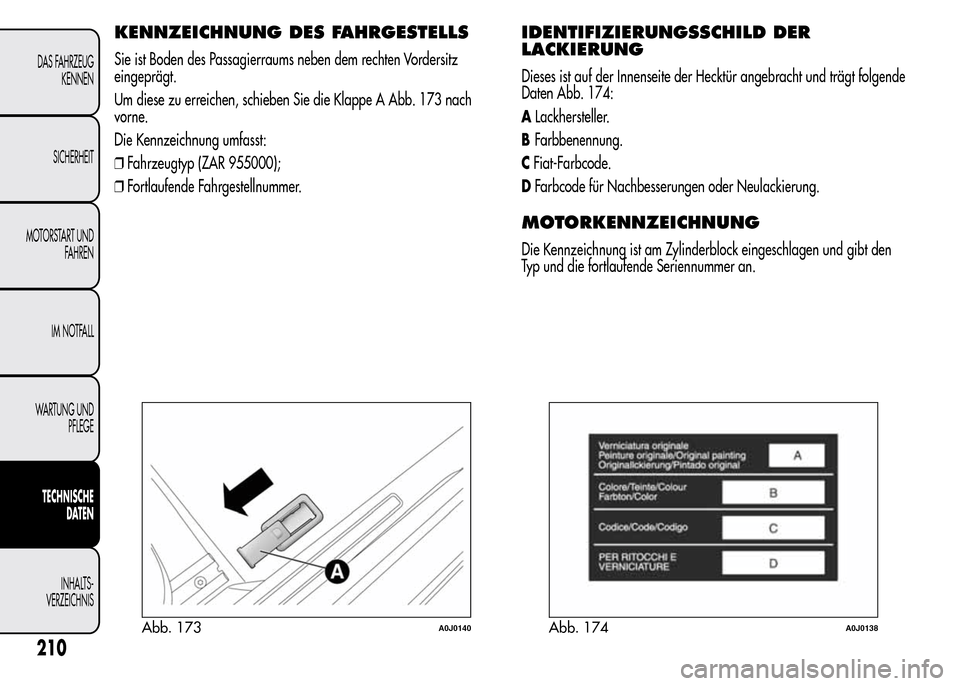

KENNZEICHNUNG DES FAHRGESTELLS
Sie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt.
Um diese zu erreichen, schieben Sie die Klappe A Abb. 173 nach
vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 955000);
❒Fortlaufende Fahrgestellnummer.
IDENTIFIZIERUNGSSCHILD DER
LACKIERUNG
Dieses ist auf der Innenseite der Hecktür angebracht und trägt folgende
Daten Abb. 174:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock eingeschlagen und gibt den
Typ und die fortlaufende Seriennummer an.
Abb. 173A0J0140Abb. 174A0J0138
210
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

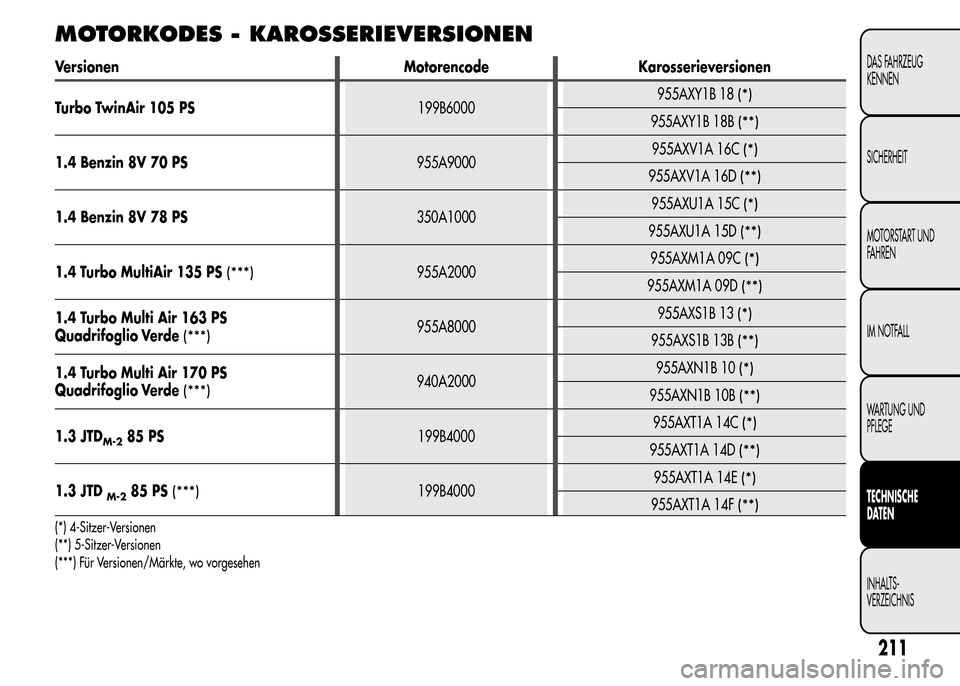

MOTORKODES - KAROSSERIEVERSIONEN
Versionen Motorencode Karosserieversionen
Turbo TwinAir 105 PS199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 Benzin 8V 70 PS955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 Benzin 8V 78 PS350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 Turbo MultiAir 135 PS(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo Multi Air 163 PS
Quadrifoglio Verde
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo Multi Air 170 PS
Quadrifoglio Verde
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
1.3 JTDM-285 PS199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285 PS(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
(***) Für Versionen/Märkte, wo vorgesehen
211
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Versionen Motorencode Karosserieversionen
1.6 JTD
M115CV(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120 PS955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(***) Für Versionen/Märkte, wo vorgesehen
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
212
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
