Glühlampen Typ Leistung Siehe Abbildung
Standlichter/Tagleuchten vorne W21/5 W 5/21 W A
Standleuchten hinten LED – –
Abblendlicht H7 55 W D
Fernlichter H7 55W D
Blinker vorne Modul 24W 24W B
Blinker hinten P21W 21W B
Blinker seitlich WY5W 5W A
Bremsleuchte LED – –
3. Bremsleuchte LED – –
Kennzeichen W5W 5 W A
Nebelscheinwerfer H1 55W E
Nebelschlussleuchte P21W 21W B
RG-Leuchte P21W 21W B
Vordere Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5 W A
Leuchte im Ablagefach C5W 5 W C
Ausstiegsleuchten W5W 5 W A
165
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

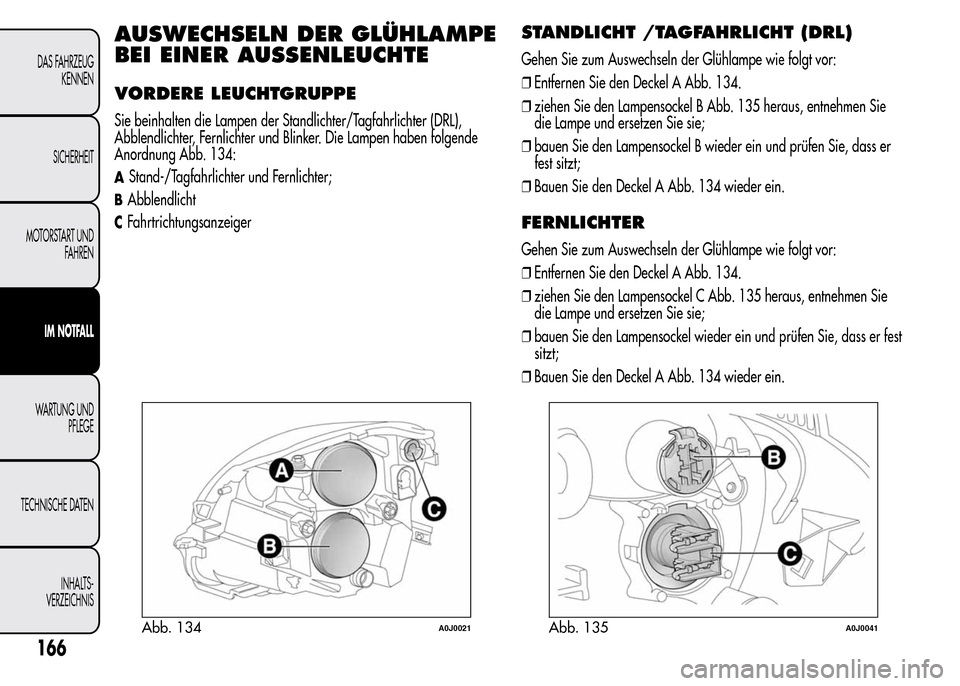

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
VORDERE LEUCHTGRUPPE
Sie beinhalten die Lampen der Standlichter/Tagfahrlichter (DRL),
Abblendlichter, Fernlichter und Blinker. Die Lampen haben folgende
Anordnung Abb. 134:
AStand-/Tagfahrlichter und Fernlichter;
BAbblendlicht
CFahrtrichtungsanzeiger
STANDLICHT /TAGFAHRLICHT (DRL)
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Entfernen Sie den Deckel A Abb. 134.
❒ziehen Sie den Lampensockel B Abb. 135 heraus, entnehmen Sie
die Lampe und ersetzen Sie sie;
❒bauen Sie den Lampensockel B wieder ein und prüfen Sie, dass er
fest sitzt;
❒Bauen Sie den Deckel A Abb. 134 wieder ein.
FERNLICHTER
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Entfernen Sie den Deckel A Abb. 134.
❒ziehen Sie den Lampensockel C Abb. 135 heraus, entnehmen Sie
die Lampe und ersetzen Sie sie;
❒bauen Sie den Lampensockel wieder ein und prüfen Sie, dass er fest
sitzt;
❒Bauen Sie den Deckel A Abb. 134 wieder ein.
Abb. 134A0J0021Abb. 135A0J0041
166
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

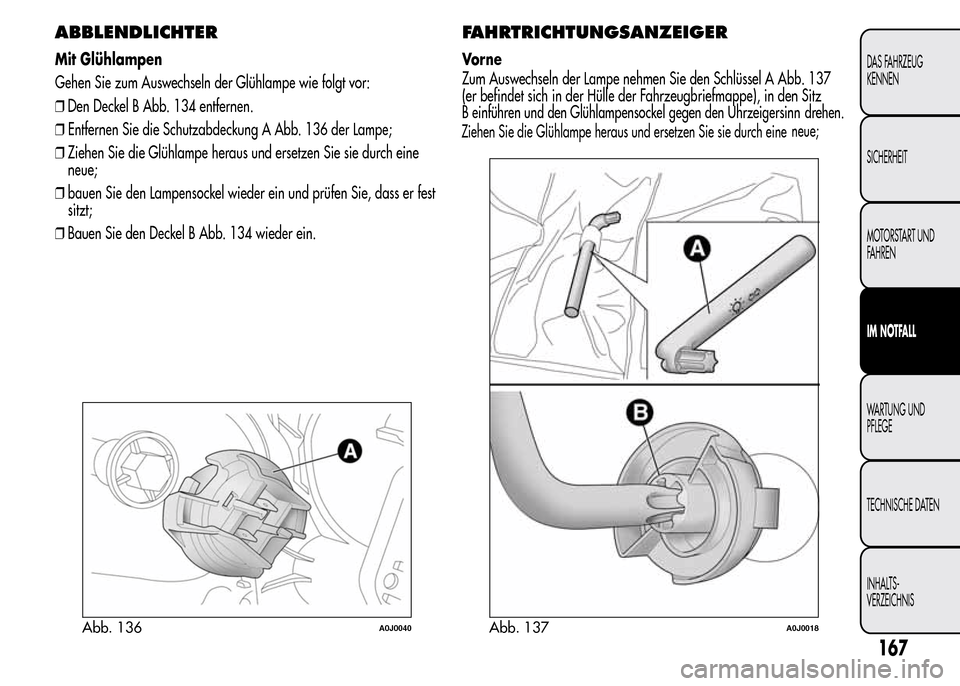

ABBLENDLICHTER
Mit Glühlampen
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Den Deckel B Abb. 134 entfernen.
❒Entfernen Sie die Schutzabdeckung A Abb. 136 der Lampe;
❒Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eine
neue;
❒bauen Sie den Lampensockel wieder ein und prüfen Sie, dass er fest
sitzt;
❒Bauen Sie den Deckel B Abb. 134 wieder ein.
FAHRTRICHTUNGSANZEIGER
Vo r n e
Zum Auswechseln der Lampe nehmen Sie den Schlüssel A Abb. 137
(er befindet sich in der Hülle der Fahrzeugbriefmappe), in den Sitz
B einführen und den Glühlampensockel gegen den Uhrzeigersinndrehen.
Abb. 136A0J0040Abb. 137A0J0018
167
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eineneue;

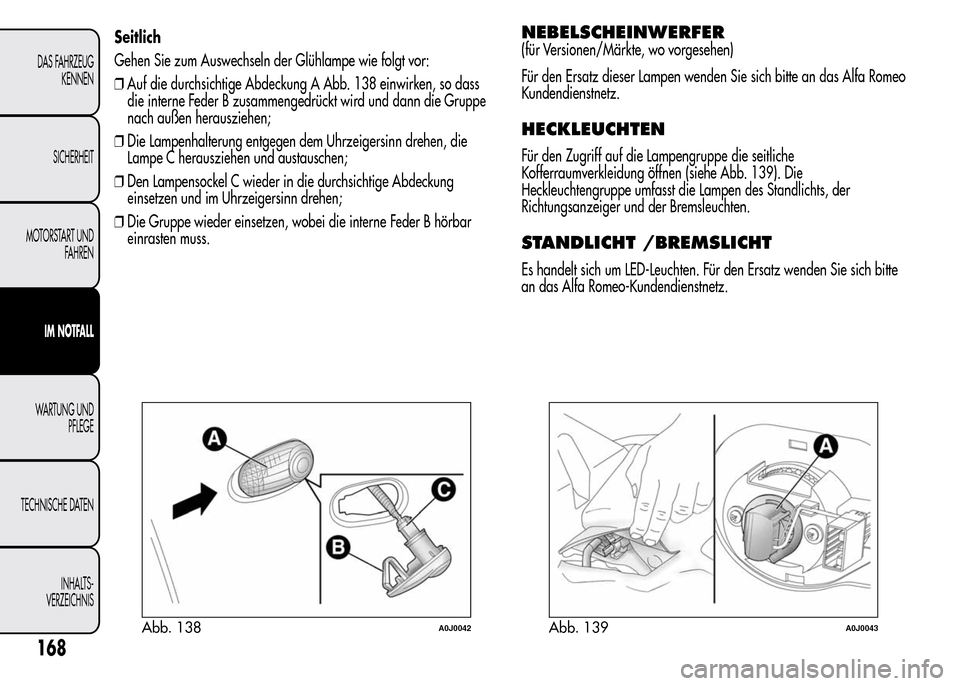

Seitlich
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Auf die durchsichtige Abdeckung A Abb. 138 einwirken, so dass
die interne Feder B zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒Die Lampenhalterung entgegen dem Uhrzeigersinn drehen, die
Lampe C herausziehen und austauschen;
❒Den Lampensockel C wieder in die durchsichtige Abdeckung
einsetzen und im Uhrzeigersinn drehen;
❒Die Gruppe wieder einsetzen, wobei die interne Feder B hörbar
einrasten muss.NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz dieser Lampen wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
HECKLEUCHTEN
Für den Zugriff auf die Lampengruppe die seitliche
Kofferraumverkleidung öffnen (siehe Abb. 139). Die
Heckleuchtengruppe umfasst die Lampen des Standlichts, der
Richtungsanzeiger und der Bremsleuchten.
STANDLICHT /BREMSLICHT
Es handelt sich um LED-Leuchten. Für den Ersatz wenden Sie sich bitte
an das Alfa Romeo-Kundendienstnetz.
Abb. 138A0J0042Abb. 139A0J0043
168
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

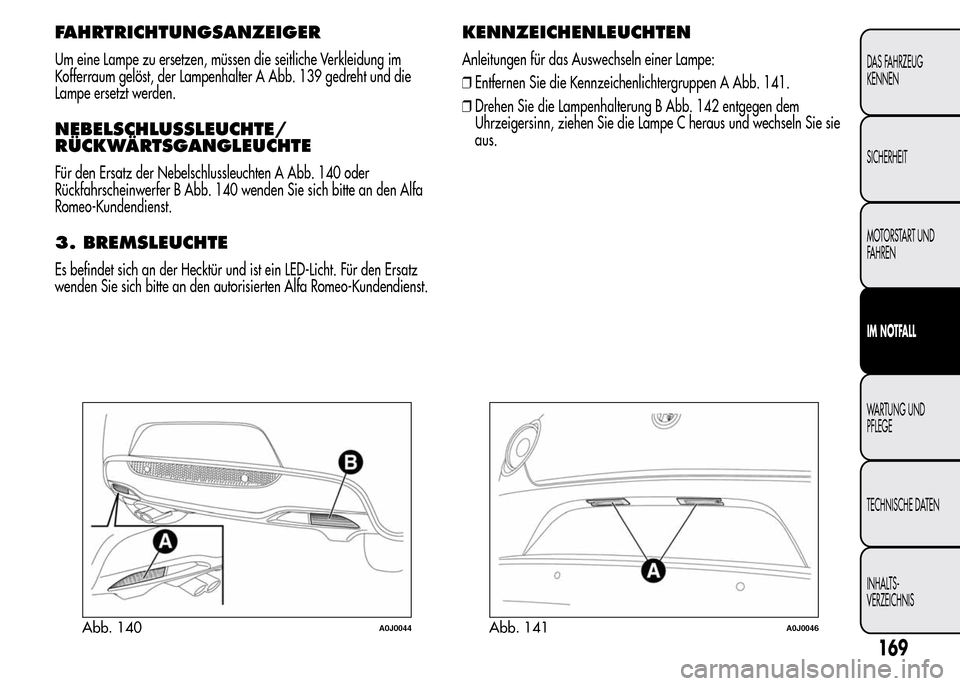

FAHRTRICHTUNGSANZEIGER
Um eine Lampe zu ersetzen, müssen die seitliche Verkleidung im
Kofferraum gelöst, der Lampenhalter A Abb. 139 gedreht und die
Lampe ersetzt werden.
NEBELSCHLUSSLEUCHTE/
RÜCKWÄRTSGANGLEUCHTE
Für den Ersatz der Nebelschlussleuchten A Abb. 140 oder
Rückfahrscheinwerfer B Abb. 140 wenden Sie sich bitte an den Alfa
Romeo-Kundendienst.
3. BREMSLEUCHTE
Es befindet sich an der Hecktür und ist ein LED-Licht. Für den Ersatz
wenden Sie sich bitte an den autorisierten Alfa Romeo-Kundendienst.
KENNZEICHENLEUCHTEN
Anleitungen für das Auswechseln einer Lampe:
❒Entfernen Sie die Kennzeichenlichtergruppen A Abb. 141.
❒Drehen Sie die Lampenhalterung B Abb. 142 entgegen dem
Uhrzeigersinn, ziehen Sie die Lampe C heraus und wechseln Sie sie
aus.
Abb. 140A0J0044Abb. 141A0J0046
169
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

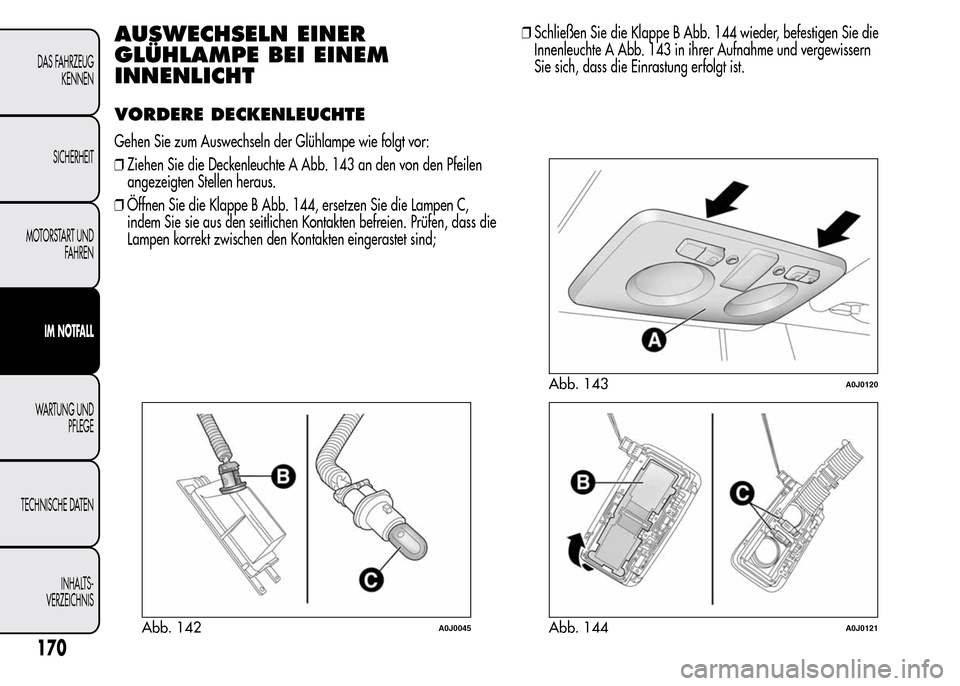

AUSWECHSELN EINER
GLÜHLAMPE BEI EINEM
INNENLICHT
VORDERE DECKENLEUCHTE
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Ziehen Sie die Deckenleuchte A Abb. 143 an den von den Pfeilen
angezeigten Stellen heraus.
❒Öffnen Sie die Klappe B Abb. 144, ersetzen Sie die Lampen C,
indem Sie sie aus den seitlichen Kontakten befreien. Prüfen, dass die
Lampen korrekt zwischen den Kontakten eingerastet sind;❒Schließen Sie die Klappe B Abb. 144 wieder, befestigen Sie die
Innenleuchte A Abb. 143 in ihrer Aufnahme und vergewissern
Sie sich, dass die Einrastung erfolgt ist.
Abb. 142A0J0045
Abb. 143A0J0120
Abb. 144A0J0121
170
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

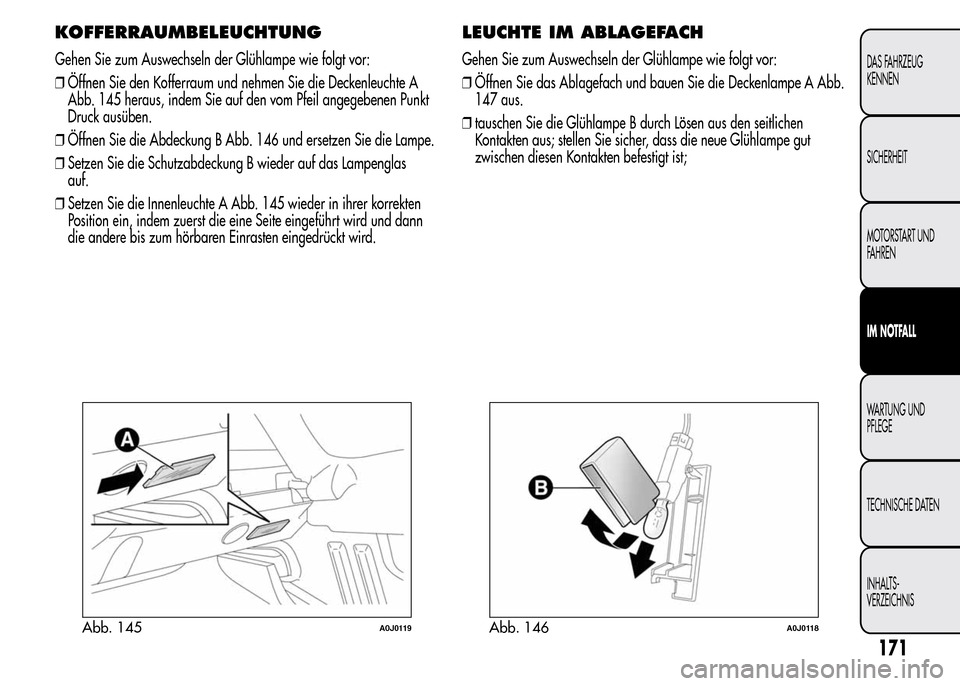

KOFFERRAUMBELEUCHTUNG
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie den Kofferraum und nehmen Sie die Deckenleuchte A
Abb. 145 heraus, indem Sie auf den vom Pfeil angegebenen Punkt
Druck ausüben.
❒Öffnen Sie die Abdeckung B Abb. 146 und ersetzen Sie die Lampe.
❒Setzen Sie die Schutzabdeckung B wieder auf das Lampenglas
auf.
❒Setzen Sie die Innenleuchte A Abb. 145 wieder in ihrer korrekten
Position ein, indem zuerst die eine Seite eingeführt wird und dann
die andere bis zum hörbaren Einrasten eingedrückt wird.
LEUCHTE IM ABLAGEFACH
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie das Ablagefach und bauen Sie die Deckenlampe A Abb.
147 aus.
❒tauschen Sie die Glühlampe B durch Lösen aus den seitlichen
Kontakten aus; stellen Sie sicher, dass die neue Glühlampe gut
zwischen diesen Kontakten befestigt ist;
Abb. 145A0J0119Abb. 146A0J0118
171
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

EINSTIEGSLEUCHTEN
(für Versionen/Märkte, wo vorgesehen)
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Sonnenblende und entnehmen Sie die Leuchte A Abb.
148, indem Sie diese an der vom Pfeil angezeigten Stelle anheben;
❒lösen Sie die Abdeckung B aus den Flügeln C und ersetzen Sie dann
die Lampe D Abb. 149, indem Sie diese nach außen aus den
seitlichen Kontakten herausziehen;
❒setzen Sie die neue Lampe korrekt ein und überprüfen Sie, dass
diese zwischen den Kontakten blockiert ist;
❒bauen Sie die Schutzabdeckung B Abb. 148 durch korrektes
Einsetzen zwischen den Flügeln C wieder ein;
❒setzen Sie die Beleuchtung wieder ein, zuerst von der Seite E Abb.
149 und drücken Sie dann die andere Seite bis Sie hörbar ein
Einrasten der Feder F wahrnehmen.
Abb. 147A0J0122
Abb. 148A0J0123
Abb. 149A0J0124
