AUSSTIEGSLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Tür und ziehen Sie Beleuchtung ab, indem Sie mit
einem Schraubenzieher auf die Klammer A Abb. 150drücken;
❒drücken Sie seitlich auf die Schutzabdeckung B Abb. 150 auf der
Höhe der beiden Befestigungsstifte und ersetzen Sie die Lampe C;
❒bauen Sie die Schutzabdeckung wieder ein, indem Sie die beiden
Befestigungsstifte einrasten lassen;
❒bauen Sie die Deckenleuchte wieder ein, zuerst von der Seite D und
dann durch Drücken auf der andere Seite, bis Sie ein Einrasten der
Feder wahrnehmen.
ERSATZ DER SICHERUNGEN
ALLGEMEINES
Die Sicherungen sind Schutzelemente für elektrische Schaltkreise, die
bei Defekten oder unsachgemäßen Eingriffen an einem Schaltkreis
durchbrennen.
Wenn eine Vorrichtung nicht funktioniert, muss zuerst die
entsprechende Sicherung überprüft werden: Das Leiterelement A Abb.
151 darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine andere mit
dem gleichen Amperewert (gleiche Farbe) ausgewechselt werden.
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem Leitungselement.
Eine defekte Sicherung darf niemals durch Metalldrähte
oder andere Materialien ersetzt werden.
Abb. 150A0J0125Abb. 151A0J0048
173
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

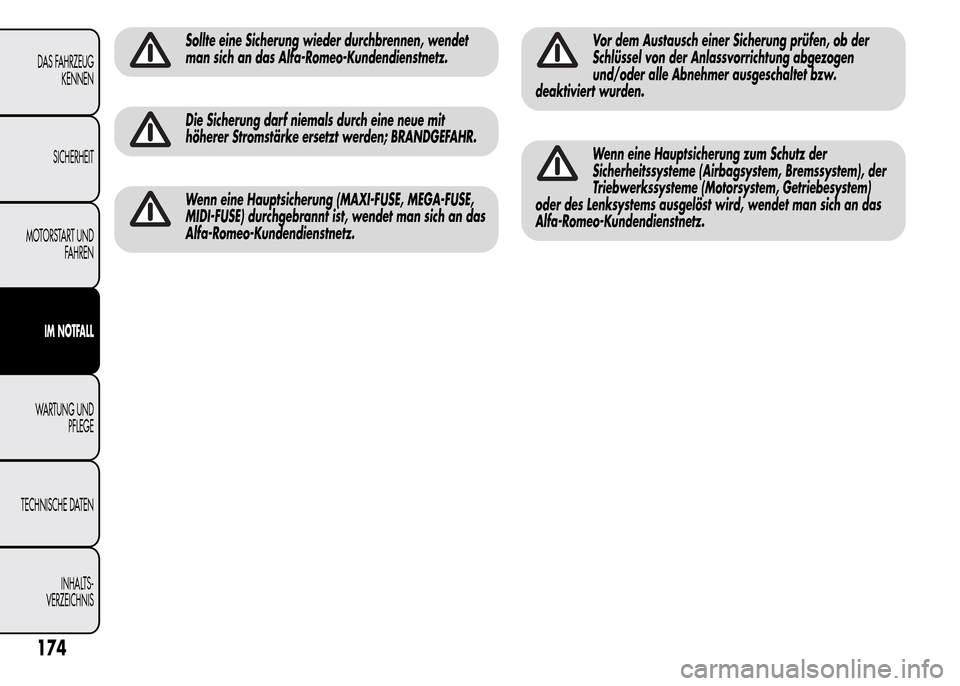

Sollte eine Sicherung wieder durchbrennen, wendet
man sich an das Alfa-Romeo-Kundendienstnetz.
Die Sicherung darf niemals durch eine neue mit
höherer Stromstärke ersetzt werden; BRANDGEFAHR.
Wenn eine Hauptsicherung (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) durchgebrannt ist, wendet man sich an das
Alfa-Romeo-Kundendienstnetz.
Vor dem Austausch einer Sicherung prüfen, ob der
Schlüssel von der Anlassvorrichtung abgezogen
und/oder alle Abnehmer ausgeschaltet bzw.
deaktiviert wurden.
Wenn eine Hauptsicherung zum Schutz der
Sicherheitssysteme (Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem, Getriebesystem)
oder des Lenksystems ausgelöst wird, wendet man sich an das
Alfa-Romeo-Kundendienstnetz.
174
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

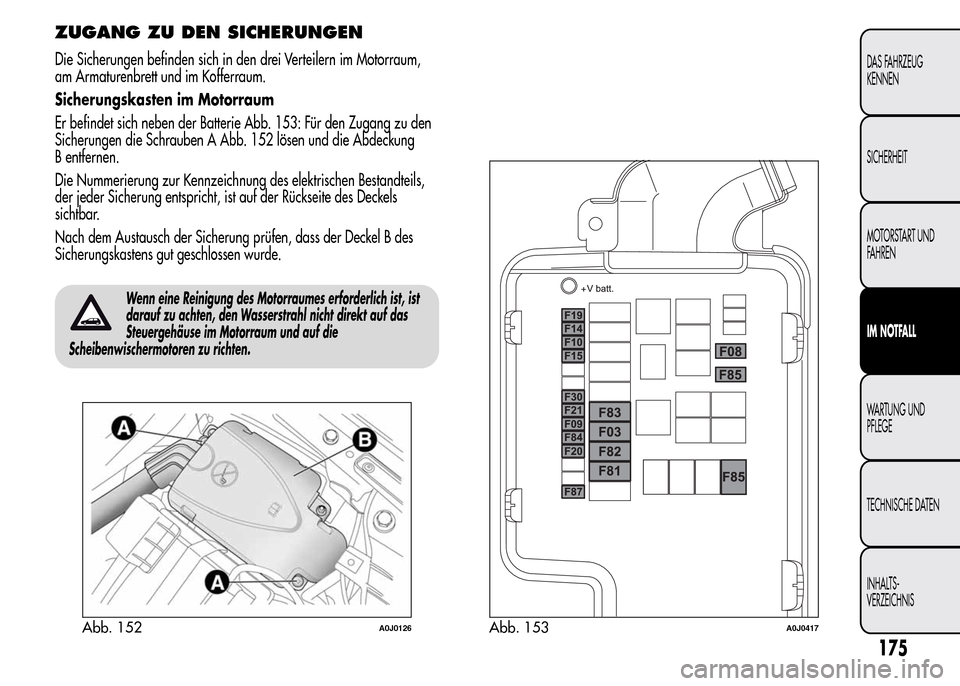

ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in den drei Verteilern im Motorraum,
am Armaturenbrett und im Kofferraum.
Sicherungskasten im Motorraum
Er befindet sich neben der Batterie Abb. 153: Für den Zugang zu den
Sicherungen die Schrauben A Abb. 152 lösen und die Abdeckung
B entfernen.
Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils,
der jeder Sicherung entspricht, ist auf der Rückseite des Deckels
sichtbar.
Nach dem Austausch der Sicherung prüfen, dass der Deckel B des
Sicherungskastens gut geschlossen wurde.
Wenn eine Reinigung des Motorraumes erforderlich ist, ist
darauf zu achten, den Wasserstrahl nicht direkt auf das
Steuergehäuse im Motorraum und auf die
Scheibenwischermotoren zu richten.
Abb. 152A0J0126Abb. 153A0J0417
175
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

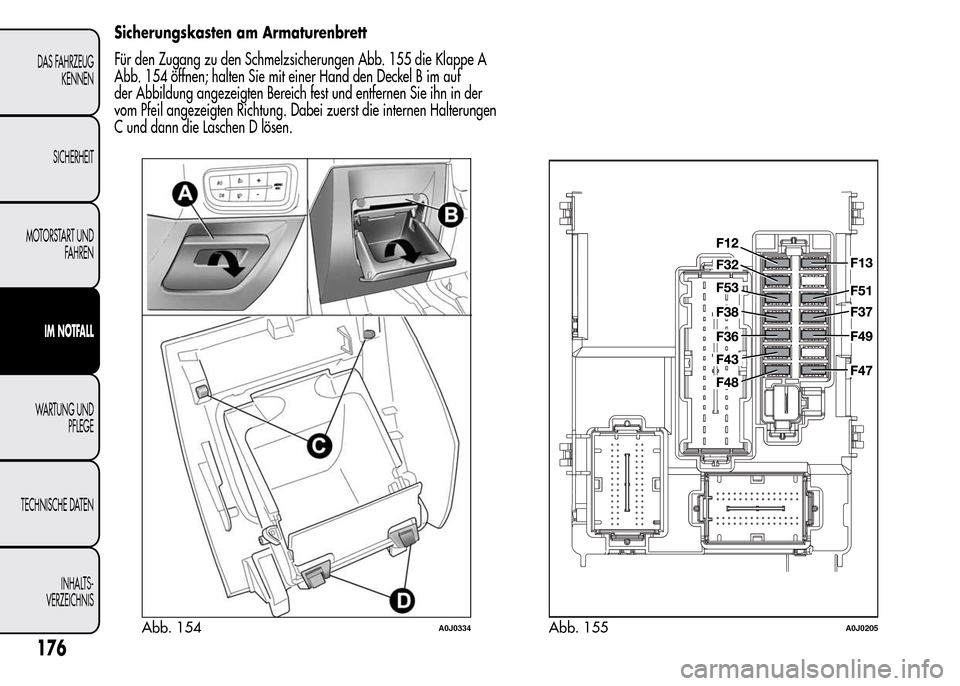

Sicherungskasten am Armaturenbrett
Für den Zugang zu den Schmelzsicherungen Abb. 155 die Klappe A
Abb. 154 öffnen; halten Sie mit einer Hand den Deckel B im auf
der Abbildung angezeigten Bereich fest und entfernen Sie ihn in der
vom Pfeil angezeigten Richtung. Dabei zuerst die internen Halterungen
C und dann die Laschen D lösen.
Abb. 154A0J0334Abb. 155A0J0205
176
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

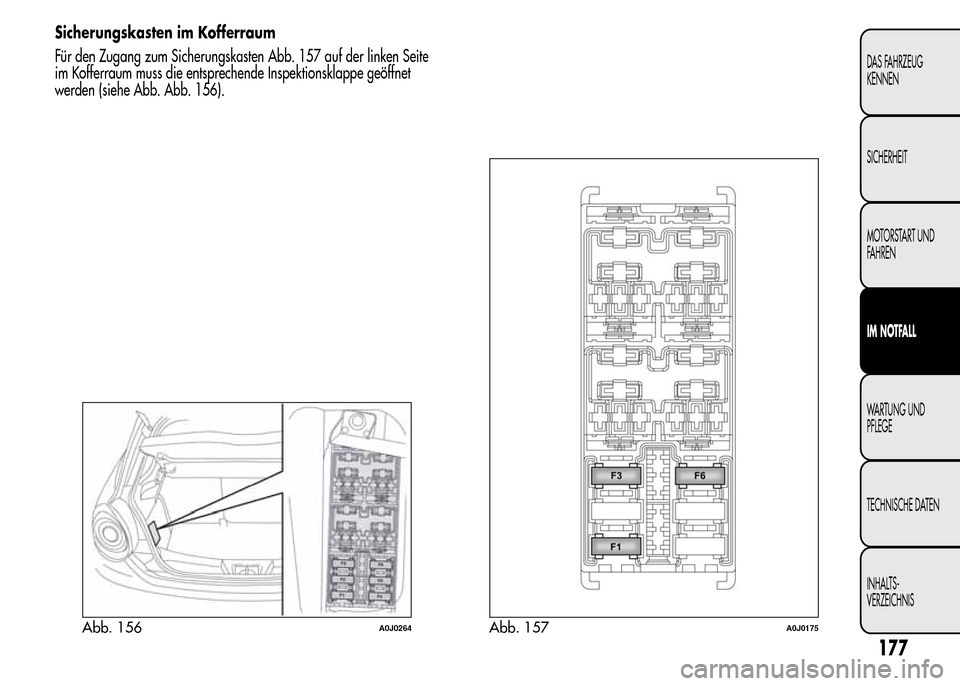

Sicherungskasten im Kofferraum
Für den Zugang zum Sicherungskasten Abb. 157 auf der linken Seite
im Kofferraum muss die entsprechende Inspektionsklappe geöffnet
werden (siehe Abb. Abb. 156).
Abb. 156A0J0264Abb. 157A0J0175
177
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

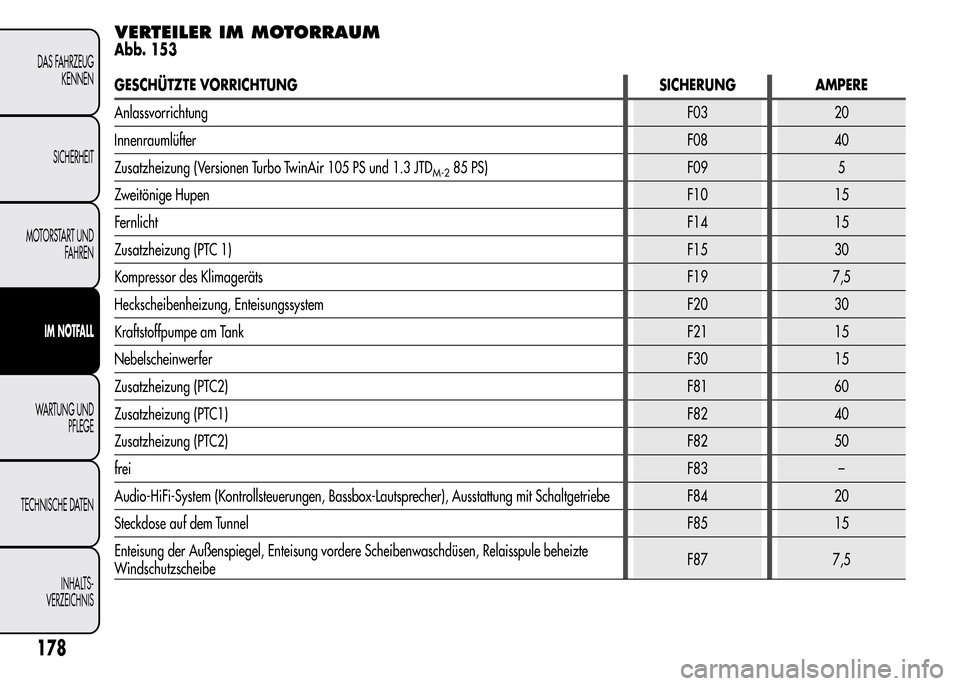

VERTEILER IM MOTORRAUM
Abb. 153
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
AnlassvorrichtungF03 20
InnenraumlüfterF08 40
Zusatzheizung (Versionen Turbo TwinAir 105 PS und 1.3 JTD
M-285 PS) F09 5
Zweitönige HupenF10 15
FernlichtF14 15
Zusatzheizung (PTC 1)F15 30
Kompressor des KlimagerätsF19 7,5
Heckscheibenheizung, Enteisungssystem F20 30
Kraftstoffpumpe am TankF21 15
NebelscheinwerferF30 15
Zusatzheizung (PTC2)F81 60
Zusatzheizung (PTC1)F82 40
Zusatzheizung (PTC2)F82 50
freiF83 –
Audio-HiFi-System (Kontrollsteuerungen, Bassbox-Lautsprecher), Ausstattung mit Schaltgetriebe F84 20
Steckdose auf dem TunnelF85 15
Enteisung der Außenspiegel, Enteisung vordere Scheibenwaschdüsen, Relaisspule beheizte
WindschutzscheibeF87 7,5
178
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SICHERUNGSKASTEN AM
ARMATURENBRETT
Abb. 155
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
freiF12 –
LeuchtweitenregelungF13 5
INT/A Relais im Verteiler im Motorraum F31 5
Versorgung des EOBD-Diagnosesteckers, Autoradio,
Bluetooth®, Radionavigationsgerät
(wo vorgesehen), Alarmsiren, Bewegungsmelder, Elektroventilator, TPMS-System, Bedienungen
der elektrischen Außenspiegel, KlimaanlagensteuerungF36 15
Bremslichtschalter (NA), Knoten Instrumententafel, Leuchtweitenregler F37 5
Zentralverriegelung Türen und Kofferraum F38 15
Scheiben-/Heckscheibenwaschpumpe F43 20
Fensterheber vorne (Fahrerseite)F47 20
Fensterheber vorne (Beifahrerseite) F48 20
Parksensoren, Beleuchtung der Bedienungselemente, Elektrochrom-Spiegel, Regen-/
Dämmerungssensor, Schiebedach, TPMS-System, Beleuchtung Zigarettenanzünder, S.B.R.-
SystemblendeF49 5
Klimaanlagensteuerung, Autoradiovorrüstung,
Bluetooth®, Bremslichtschalter (NC), Kup-
plungsschalter, Rückwärtsgangschalter, Luftdurchsatzmesser (Diesel-Versionen), Sensor für Was-
ser im Dieselfilter (Diesel-Versionen)F51 5
Knoten InstrumententafelF53 5
179
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

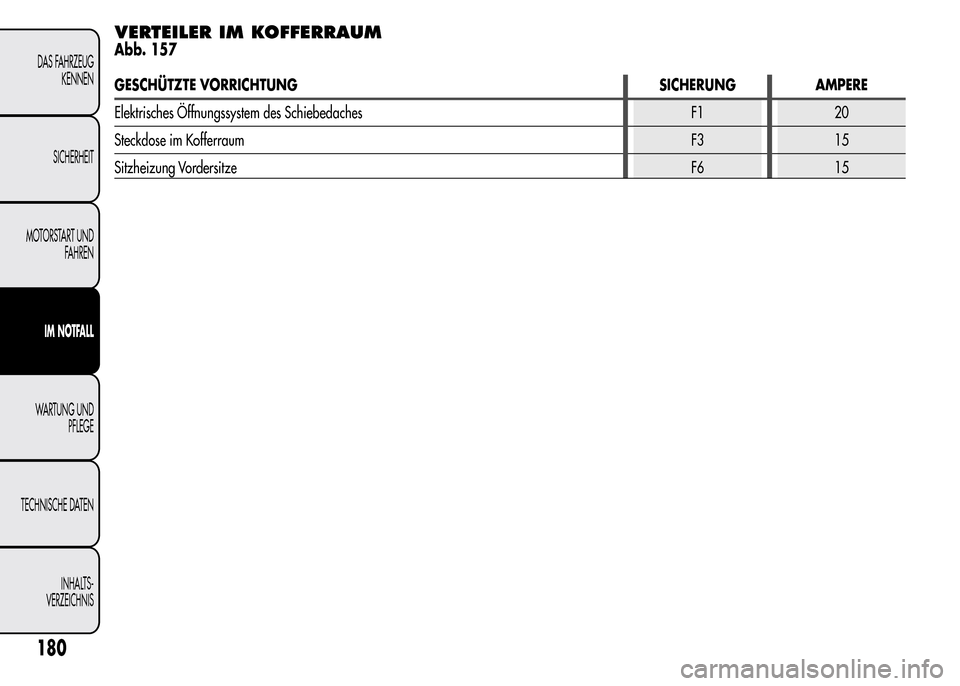

VERTEILER IM KOFFERRAUM
Abb. 157
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Elektrisches Öffnungssystem des Schiebedaches F1 20
