2016 Alfa Romeo 4C ESP

Kontrolky na
přístrojové desceVýznam Co dělat
červená
žlutá
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu nebo
nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní
kola a vozidlo by mohlo vybočit ze směru jízdy.
Na displeji se zobrazí příslušné hlášení.S nejvyšší opatrností zajeďte bez prodlení do nejbližšího
servisu specializované servisní sítě Alfa Romeo a
nechejte soustavu zkontrolovat.
červenáPORUCHA SYSTÉMU AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
Na displeji se zobrazí příslušné hlášení.
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní pás na
straně řidiče, kontrolka se rozsvítí trvale.
Za jízdy je nesprávné zapnutí bezpečnostního pásu
řidiče signalizováno blikáním kontrolky a zvukovou
výstrahou.Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder)
je možné si nechat trvale vypnout u specializované
servisní sítě Alfa Romeo. Systém lze znovu aktivovat v
nastavovacím menu.
67
59) 60)

POZOR
72)Na volant a na kryt airbagu na straně
spolucestujícího nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty ani na
palubní desku před spolucestujícím,
protože by mohly překážet při nafukování
airbagu a způsobit vážné poranění osobám
ve vozidle.
73)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
74)V části "položky menu" v kapitole
"Seznámení s přístrojovou deskou" jsou
uvedeny pokyny, jak deaktivovat čelní
airbag spolucestujícího. Upozorňujeme
nicméně, že se deaktivovaný airbag
NEBUDE v případě potřeby (nehody)
aktivovat.
75)Neopírejte se hlavou, pažemi či lokty o
dveře, aby při případném nafukování
airbagu nedošlo k úrazu.
76)Nikdy nevyklánějte hlavu, paže a lokty z
oken.77)Pokud po otočení klíčku do polohy
MAR kontrolka
nerozsvítí nebo se
rozsvítí za jízdy (u některých verzí spolu s
upozorněním na displeji), může se jednat o
závadu v zádržných systémech. V takovém
případě se při nárazu nemusejí airbagy
nebo dotahovače aktivovat nebo v
omezeném počtu případů se mohou
aktivovat nesprávně. Než budete
pokračovat v jízdě, obraťte se na
autorizovaný servis Alfa Romeo a nechejte
soustavu bez prodlení zkontrolovat.
78)Necestujte s předměty na klíně, před
hrudníkem, v žádném případě nedržte v
ústech žádné předměty, jako je dýmka,
tužka, apod., které by při aktivaci airbagu
mohly přivodit vážné zranění.
79)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Alfa Romeo.
80)Jakmile je klíček na poloze MAR,
mohou se airbagy aktivovat účinkem
nárazu jiným jedoucím vozem i přesto, že
vaše vozidlo stojí s vypnutým motorem
Nezapomínejte ani, že když je klíček v
poloze STOP neaktivuje se při nárazu
žádné bezpečnostní zařízení (airbag či
předpínače): neaktivaci těchto zařízení v
takových případech nelze proto považovat
za známku selhání systému.
81)Otočením klíčku na polohu MAR se
kontrolka
rozsvítí a zůstane čtyři
sekundy svítit. Jestliže zůstane svítit i po
tomto intervalu, znamená, že je ochrana
spolucestujícího vypnuta. Jestliže naopak
zhasne, znamená, že je ochrana
spolucestujícího zapnuta82)Čelní airbagy zasahují při nárazech větší
síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače pásů.
83)Airbagy nenahrazují bezpečnostní pásy,
pouze zvyšují jejich účinnost. Čelní airbagy
nezasáhnou při čelních nárazech při nízké
rychlosti, při nárazech ze strany či nárazech
zezadu nebo při převrácení vozidla.
Cestující chrání pouze bezpečnostní pásy,
proto jezděte zásadně se zapnutými
bezpečnostními pásy.
92
BEZPEČNOST

STARTOVÁNÍ
MOTORU
Postup84) 85) 86)
Sešlápněte brzdový pedál;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
UPOZORNĚNÍ
Pokud motor nenaskočí na první
pokus, přetočte klíček zpět na STOP, a
až pak opět motor nastartujte.
Pokud se s klíčkem na MAR rozsvítí
na přístrojové desce kontrolka
spolu s kontrolkou, přetočte
klíček zpět na polohu STOP a pak
znovu na MAR. Jestliže kontrolka
zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla. Pokud se
nezdaří motor nastartovat ani tentokrát,
obraťte se na specializovanou servisní
síť Alfa Romeo.
S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR.
ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
PostupPomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých
akcelerací;
Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony. Doporučujeme
počkat, až digitální ukazatel teploty
chladicí kapaliny motoru začne stoupat.
VYPNUTÍ MOTORU
Postup
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
UPOZORNĚNÍ Po náročné jízdě
nechejte motor před vypnutím běžet
alespoň pár minut na volnoběh, aby
mohla klesnout teplota v motorovém
prostoru.
POZOR
84)Je nebezpečné nechávat motor běžet v
uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
85)Dokud motor nenaskočí, brzdový
posilovač nepracuje, a proto je nutné na
brzdový pedál vyvíjet větší sílu než obvykle.
86)Nestartujte motor tlačením, tažením
nebo rozjezdem z kopce. Mohl by se
poškodit katalyzátor.
UPOZORNĚNÍ
8)Doporučujeme vám nevyžadovat od
vozidla maximální jízdní výkony hned od
uvedení do provozu (například extrémní
akcelerace, příliš dlouho trvající vytáčení
motoru do maximálních otáček, příliš
intenzívní brzdění atd.).
9)Při vypnutém motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
10)"Protočení motoru" jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo;
navíc je to velmi škodlivé pro motory s
turbokompresorem.
94
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
8) 9)
10)

stupeň či o několik rychlostních stupňů,
aby dodal výkon a točivý moment
potřebné pro zrychlení požadované
řidičem.
Při provádění funkce "Kick Down"
systém garantuje obsluhu převodovky v
závislosti na navoleném režimu D.N.A. .
PÁČKY U VOLANTU
Umožňují sekvenční řazení rychlostních
stupňů obr. 79.
– páčkou u volantu "+" (zatažením
páčky k řidiči - viz obr. 80 ): zařazení
vyššího rychlostního stupně;
– páčkou u volantu "–" (zatažením
páčky k řidiči - viz obr. 80 ): zařazení
nižšího rychlostního stupně.Zařazení nižšího (nebo vyššího)
rychlostního poměru je umožněno
pouze tehdy, jestliže to otáčky motoru
umožňují.
ROZJEZD
Pro nastartování motoru sešlápněte
brzdový pedál: systém automaticky
zařadí neutrál (N).
Po naskočení motoru je možné zařadit
1. rychlostní stupeň nebo (1) nebo
zpátečku (R).
Nezávisle na typu zařazeného režimu (
AUTO/MANUAL) je pro zařazení 1.
rychlostního stupně nebo zpátečky (R)
třeba sešlápnout brzdový pedál a
stisknout tlačítko1na rámečku
ovládačů převodovky (nebo páčku u
volantu "+") pro zařazení 1. rychlostního
stupně nebo stisknout tlačítkoRpro
zařazení zpátečky.
Při zařazení 1. rychlostního stupně se
systém přepne na režimAUTO.Se sešlápnutým brzdovým pedálem je
možné stiskem tlačítkaNznovu zařadit
neutrál (N).
Tlačítky1(nebo páčkou u volantu "+"),
N,Rbez sešlápnutí brzdového pedálu
systém neprovede žádnou žádost o
přeřazení.
UPOZORNĚNÍ Zpátečku nelze zařadit
stiskem páčky u volantu "-".
Upozornění
V případě, že požádáte o nastartování
motoru s porouchanou převodovkou
(viz “Kontrolky a upozornění”), proveďte
postup “zpožděného startu”, tzn.
přetočte klíček na AVV a podržte jej v
této poloze alespoň sedm sekund se
sešlápnutým brzdovým pedálem: motor
naskočí. Systém setrvá ve stavu
“recovery”.
Jestliže motor nenaskočí, obraťte se na
specializovanou servisní síť Alfa Romeo.
Otevření dveří na straně řidiče systém
aktivuje hydraulickou soustavu tak, aby
se připravila na nastartování motoru.
ROZJEZD S VOZIDLEM
S vozidlem je možné se rozjet jak na 1.
rychlostní stupeň, tak na zpátečku (R).
Poznámky (ohledně startování
motoru)
Lze řadit pouze se sešlápnutým
brzdovým pedálem. Pokud brzdový
pedál nesešlápnete, na displeji se
zobrazí příslušné upozornění.
79A0L0071
80A0L0072
97

1 = první rychlostní stupeň;
2 = druhý rychlostní stupeň;
3 = třetí rychlostní stupeň;
4 = čtvrtý rychlostní stupeň;
5 = pátý rychlostní stupeň;
6 = šestý rychlostní stupeň;
R = zpáteční rychlost.
Při zapnutí zapalování je vždy zařazen
neutrál. Při žádosti o zařazení 1.
rychlostního stupně si systém vynutí
navolení režimuAUTO.
UPOZORNĚNÍ Jestliže se po uplynutí
10 sekund s klíčkem zapalování na
MARna displeji nezobrazí zařazený
rychlostní stupeň, přepněte klíček v
zapalování naSTOP, počkejte, až se
displej vypne, a sepněte klíček znovu.
Pokud závada trvá, obraťte se na
specializovanou servisní síť Alfa Romeo.
AKUSTICKÁ
SIGNALIZACE
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem (
N) (signalizace je aktivní po otočení
klíčku v zapalování naSTOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1.) nebo (R) , systém aktivuje
zvukovou výstrahu a automaticky zařadí
neutrál (N):
řidič nesešlápne pedál akcelerace
a/nebo brzdy po dobu asi tři minuty;
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10 minut;
po otevření dveří na straně řidiče
nedojde ke sešlápnutí pedálu
akcelerace a/nebo brzdy po dobu
alespoň jedné a půl sekundy;
byla zjištěna porucha převodovky.
PARKOVÁNÍ VOZIDLA
Pro zaparkování a opuštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
vypněte motor a zatáhněte parkovací
brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Před uvolněním brzdového pedálu
vyčkejte, až zmizí z displeje zobrazení
zařazeného rychlostního stupně.
UPOZORNĚNÍNIKDYneopouštějte
vůz se zařazeným neutrálem.
OBECNÁ UPOZORNĚNÍSe stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud se
nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat;
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N).
Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce). Přehřátím by se mohla spojka
poškodit: používejte místo toho brzdový
pedál nebo parkovací brzdu a pedál
akcelerace sešlápněte, až když se
rozhodnete rozjet.
Jestliže je po zařazení zpátečky (R)
nutno zařadit 1. rychlostní stupeň nebo
naopak, při přeřazení musí vozidlo stát
a musí být sešlápnutý brzdový pedál.
Pokud by to bylo z nějakých důvodu
nutné jet z kopce se zařazeným
neutrálem (N) i u vědomí, že se to
nedoporučuje, systém při žádosti o
přeřazení zařadí samočinně optimální
stupeň podle rychlosti vozu, aby zajistil
správný přenos hnacího momentu na
kola.
Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N): klíček
musí být v poloze MAR, brzdový pedál
musí být sešlápnutý. V takovém případě
vyčkejte mezi přeřazováním alespoň 5
sekund, aby byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
99
N = neutrál;

elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
103
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení

STARTOVÁNÍ
MOTORU
Jestliže kontrolkana přístrojové
desce zůstane svítit, obraťte se bez
prodlení na specializovanou servisní síť
Alfa Romeo.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Při startování motoru postupujte takto:
Vhodným kabelem obr. 81 propojte
plusové svorky obou baterií (značka + u
svorky);
druhým kabelem propojte
minusovou svorku(–)pomocné
baterie s ukostřovacím bodem
na
motoru nebo na převodovce
startovaného vozidla;
nastartujte motor; jakmile motor
naskočí, odpojte kabely v opačném
pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na specializovanou servisní
síť Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo
minusové svorky obou baterií! Je-li
pomocná baterie instalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií nedošlo k náhodnému
kontaktu kovových částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem z
kopce.
UPOZORNĚNÍ
12)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a řídicí
jednotka motoru.
POZOR
91)Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii s
volným plamenem a zapálenými cigaretami
a nevyvolávat v blízkosti baterie jiskry.
81A0L0116
105
12)91)

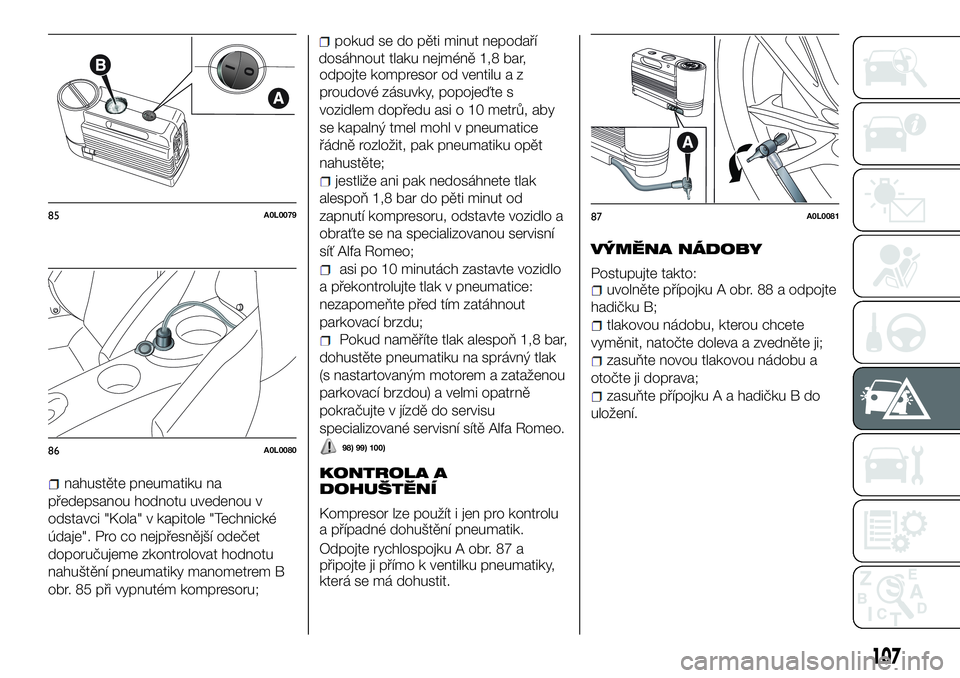

nahustěte pneumatiku na
předepsanou hodnotu uvedenou v
odstavci "Kola" v kapitole "Technické
údaje". Pro co nejpřesnější odečet
doporučujeme zkontrolovat hodnotu
nahuštění pneumatiky manometrem B
obr. 85 při vypnutém kompresoru;
pokud se do pěti minut nepodaří
dosáhnout tlaku nejméně 1,8 bar,
odpojte kompresor od ventilu a z
proudové zásuvky, popojeďte s
vozidlem dopředu asi o 10 metrů, aby
se kapalný tmel mohl v pneumatice
řádně rozložit, pak pneumatiku opět
nahustěte;
jestliže ani pak nedosáhnete tlak
alespoň 1,8 bar do pěti minut od
zapnutí kompresoru, odstavte vozidlo a
obraťte se na specializovanou servisní
síť Alfa Romeo;
asi po 10 minutách zastavte vozidlo
a překontrolujte tlak v pneumatice:
nezapomeňte před tím zatáhnout
parkovací brzdu;
Pokud naměříte tlak alespoň 1,8 bar,
dohustěte pneumatiku na správný tlak
(s nastartovaným motorem a zataženou
parkovací brzdou) a velmi opatrně
pokračujte v jízdě do servisu
specializované servisní sítě Alfa Romeo.
98) 99) 100)
KONTROLA A
DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu
a případné dohuštění pneumatik.
Odpojte rychlospojku A obr. 87 a
připojte ji přímo k ventilku pneumatiky,
která se má dohustit.
VÝMĚNA NÁDOBY
Postupujte takto:uvolněte přípojku A obr. 88 a odpojte
hadičku B;
tlakovou nádobu, kterou chcete
vyměnit, natočte doleva a zvedněte ji;
zasuňte novou tlakovou nádobu a
otočte ji doprava;
zasuňte přípojku A a hadičku B do
uložení.
85A0L0079
86A0L0080
87A0L0081
107
