2016 Abarth 124 Spider Notice d'entretien (in French)

ATTENTION N'utilisez pas de batterie
de secours ou toute autre source
d’alimentation externe ayant une
tension supérieur à 12V:labatterie, le
démarreur, l’alternateur et le circuit
éclectique du véhicule pourraient être
endommagés. Avec une alimentation
électrique de 24 V (deux batteries de
12 V en série ou un groupe électrogène
à moteur de 24 V), vous pouvez
endommager de manière irréversible ledémarreur de 12 V, le système
d’allumage et d’autres pièces
électriques.
ATTENTION N’effectuez pas de
démarrage d'urgence si la batterie est
humide. Elle pourrait se rompre et
exploser !
PROCÉDURE DE
DÉMARRAGE FORCÉ
ATTENTION L’exécution incorrecte de
la procédure ci-dessous peut causer
des blessures graves ou endommager
le système de recharge d’un ou des
deux véhicules. Suivez attentivement
les consignes fournies ci-dessous.
Pour effectuer un démarrage forcé,
procédez comme suit :
retirez le couvercle de la batterie
fig. 143 ;
contrôlez que la batterie de secours
est bien de 12 V et que sa borne
négative est reliée à la masse ;
si la batterie de secours est d’un
autre véhicule, veillez à ce que les deux
véhicules n’entrent pas en contact.
Éteignez le moteur du véhicule avec la
batterie de secours et toutes les
charges électriques inutiles sur les deux
véhicules ;
reliez les câbles de raccordement
dans l’ordre précis indiqué au
paragraphe « Se préparer à un
démarrage forcé » :
– reliez une extrémité d’un câble à la
borne positive de la batterie
déchargée ;
– fixez-la à l’autre extrémité de la
borne positive de la batterie de
secours ;
– reliez une extrémité de l’autre câble
à la borne négative de la batterie de
secours ;
– reliez l’autre extrémité au point de
masse indiqué sur l’illustration à
l’écart de la batterie déchargée.
démarrez le moteur du véhicule de
secours et laissez-le tourner quelques
minutes. Démarrez ensuite le moteur de
l’autre véhicule ;
déconnectez ensuite les câbles dans
le sens inverse ;
14208030100-121-001-1AB
14308030100-122-001AB
167

si le couvercle de la batterie a été
retiré, remontez-le dans le sens inverse
de la dépose.
ATTENTION Vérifiez que les couvercles
ont bien été remis en place
correctement.
ATTENTION Pour les versions à boîte
de vitesses automatique, effectuer la
procédure d'apprentissage de la
couronne d'impulsions décrite dans la
section « Entretien de la batterie » (voir
le chapitre « Maintenance et
entretien »).
ATTENTION
177)Avant d'ouvrir le capot, assurez-vous
que le moteur est à l'arrêt et que la clé de
contact est en position OFF (ARRÊT). Au
cours du ravitaillement en carburant,
assurez-vous que le moteur est à l'arrêt et
que la clé de contact est en position OFF
(ARRÊT).
178)Ne vous approchez pas trop près du
ventilateur de refroidissement du radiateur :
le ventilateur électrique peut démarrer ;
risque de blessure. Faites attention aux
écharpes, aux cravates et autres
vêtements amples qui peuvent être happés
par des pièces en mouvement.
179)Enlevez tous les objets métalliques
(par exemple, bagues, montres, bracelets)
susceptibles de provoquer un contact
électrique accidentel et de causer de
graves blessures.180)Les batteries contiennent de l’acide
qui peut brûler la peau et les yeux. La
batterie produit de l'hydrogène qui est
facilement inflammable et explosif. Par
conséquent, éloignez les flammes ou les
objets pouvant provoquer des étincelles.
181)Ne laissez pas la borne positive (+)
entrer en contact avec d’autres objets en
métal pouvant provoquer des étincelles.
Des flammes et des étincelles près des
cellules ouvertes de la batterie constituent
un danger. De l'hydrogène, qui est produit
lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser
la batterie. Une batterie qui explose peut
causer des brûlures et des blessures
graves. Lors d’interventions à proximité
d’une batterie, ne laissez pas d’outils en
métal entrer en contact avec la borne
positive (+) ou négative (-) de la batterie.
182)Éloignez toutes les flammes, y
compris les cigarettes, et les étincelles des
cellules ouvertes de la batterie. Des
flammes et des étincelles près des cellules
ouvertes de la batterie constituent un
danger. De l'hydrogène, qui est produit lors
du fonctionnement normal de la batterie,
peut s'enflammer et faire exploser la
batterie. Une batterie qui explose peut
causer des brûlures et des blessures
graves.
183)Ne tentez d’effectuer un démarrage
d'urgence avec une batterie congelée ou
un niveau de liquide bas. Il est dangereux
d’effectuer un démarrage d'urgence avec
une batterie congelée ou un niveau de
liquide bas. Elle peut se rompre ou
exploser et être à l’origine de blessures
graves.184)Éloignez les câbles de raccordement
des pièces qui vont se mettre en
mouvement. Il est dangereux de relier un
câble à des pièces en mouvement ou à
proximité (ventilateurs de refroidissement,
courroies). Le câble pourrait être happé
lorsque le moteur démarre, ce qui peut
causer des blessures graves.
185)Ne remorquez jamais un véhicule
pour le faire démarrer. Il est dangereux de
remorquer un véhicule pour le faire
démarrer. Le véhicule en train d'être
remorqué peut faire un bond en avant
lorsque son moteur démarre et les deux
véhicules pourraient se heurter. Les
occupants pourraient être blessés.
186)Reliez le câble négatif à un bon point
de masse éloigné de la batterie (voir la
figure ci-contre). Il est dangereux de relier
l'extrémité du deuxième câble de
raccordement à la borne négative (-) de la
batterie déchargée. Une étincelle peut
enflammer le gaz autour de la batterie, qui
peut exploser et causer des blessures.
ATTENTION
34)Ne reliez pas le câble à la borne
négative (-) de la batterie à plat. Des
étincelles pourraient faire exploser la
batterie et causer des blessures graves.
Utilisez uniquement le point de masse
prévu ; n'utilisez pas d’autres pièces en
métal exposées.
168
EN CAS D’URGENCE

REMORQUAGE DU
VÉHICULE
FIXATION DES
CROCHETS DE
REMORQUAGE
35) 36) 37)
Procédez ainsi qu'il suit :
retirez l’anneau de remorquage et la
clé à écrou de roue du compartiment à
bagages ;
enveloppez un tournevis à tête plate
ou un outil similaire dans un chiffon
doux pour ne pas abîmer la peinture du
pare-chocs, ouvrez ensuite le capuchon
situé sur le pare-chocs avant 1
fig. 144 ou le pare-chocs arrière 2
fig. 145.
ATTENTION N’exercez pas une
pression excessive, car cela risque
d'endommager le capuchon ou de
rayer la surface peinte du pare-chocs.
ATTENTION Retirez complètement le
capuchon et le rangez-le pour ne pas le
perdre.
installez l'anneau de remorquage
fermement en le tournant à l'aide de clé
à écrou de roue ou d’un outil équivalent
à l’avant fig. 146 et à l’arrière fig. 147 ;
attachez la corde de remorquage à
l'anneau de remorquage.Remarque
Veillez à ne pas endommager l'œillet et
l’anneau de remorquage, la carrosserie
du véhicule ou le système de
transmission lors du remorquage dans
les conditions suivantes :
ne tractez pas un véhicule plus lourd
que le vôtre ;
n’accélérez pas soudainement, car
cela expose l’œillet de remorquage et la
14408060203-121-001AB
14508060203-122-001AB14608060201-121-001AB
14708060201-122-001AB
169

corde à une forte secousse ;
n'attachez pas de corde dans des
points autres que l'œillet et le crochet
de remorquage.
ATTENTION L'œillet de remorquage
devrait être utilisé en cas d’urgence
(pour sortir le véhicule d’un fossé ou
d’un amas de neige, par exemple).
ATTENTION Lors de l’utilisation
d'œillets de remorquage, tirez sur le
câble ou la chaîne toujours en ligne
droite par rapport à l'œillet. N’appliquez
jamais de forces latérales.
ATTENTION Lors du remorquage à
l’aide d’un câble ou d'une chaîne,
enveloppez le câble ou la chaîne dans
un chiffon doux près du pare-chocs
pour éviter de l’endommager.
ATTENTION
35)Avant de commencer les opérations de
remorquage, mettez le bouton de
démarrage sur la position OFF.
36)Avant de serrer le crochet de
remorquage, nettoyez soigneusement le
logement fileté. Veillez à ce que le crochet
de remorquage soit entièrement fixé dans
le logement avant de remorquer le véhicule.37)Les crochets de remorquage avant et
arrière doivent être utilisés uniquement en
cas d’urgence en cours de route. Il est
possible de remorquer le véhicule sur de
courts trajets en utilisant un dispositif
adapté conformément au code de la route
(une barre rigide) pour déplacer le véhicule
sur la route prêt à être remorqué ou
transporté avec une dépanneuse. Les
crochets NE DOIVENT PAS être utilisés
pour remorquer des véhicules ayant fait
une sortie de route ou s’il y a des obstacles
et/ou pour des opérations de remorquage
avec des cordes ou tout autre dispositif
non rigide. En respectant les conditions
ci-dessus, le remorquage doit être effectué
avec les deux véhicules (un de
remorquage, l’autre remorqué) le plus
possible alignés sur la même ligne centrale.
REMORQUAGE
D’URGENCE
DESCRIPTION DU REMORQUAGE
Il est nécessaire de soulever et de
remorquer le véhicule correctement
pour éviter de l’endommager. Les
réglementations nationales et locales
doivent être respectées.
Les roues motrices (roues arrière) d’un
véhicule remorqué doivent
généralement être soulevées du sol. Si
un dommage excessif ou d’autres
conditions ne le permettent pas, utilisez
un lève-roues.
Lors du remorquage avec les roues
arrière au sol, relâchez le frein de
stationnement.
ATTENTION Ne remorquez pas le
véhicule orienté vers l’arrière avec les
roues motrices au sol. Ceci peut
endommager la transmission de
l’intérieur.
ATTENTION Ne remorquez pas avec un
équipement de type à élingue. Ceci
peut endommager votre véhicule.
Utilisez un lève-roues ou une
plate-forme de dépanneuse.
Si le service de remorquage n'est pas
disponible en cas d’urgence, le véhicule
peut être remorqué avec les quatre
roues au sol en utilisant le crochet de
170
EN CAS D’URGENCE

remorquage à l’avant du véhicule. Sur
des chaussées pavées, remorquez le
véhicule sur de courts trajets et à basse
vitesse.
Suivez ces consignes lors du
remorquage du véhicule avec les roues
au sol :
mettez-vous au point mort
(transmission manuelle) ou en position
N (transmission automatique) ;
mettez le contacteur d'allumage sur
la position ACC ;
desserrez le frein de stationnement.
REMARQUE Rappelez-vous que
l’assistance électrique pour les freins et
la direction n’est pas disponible lorsque
le moteur ne tourne pas.
171

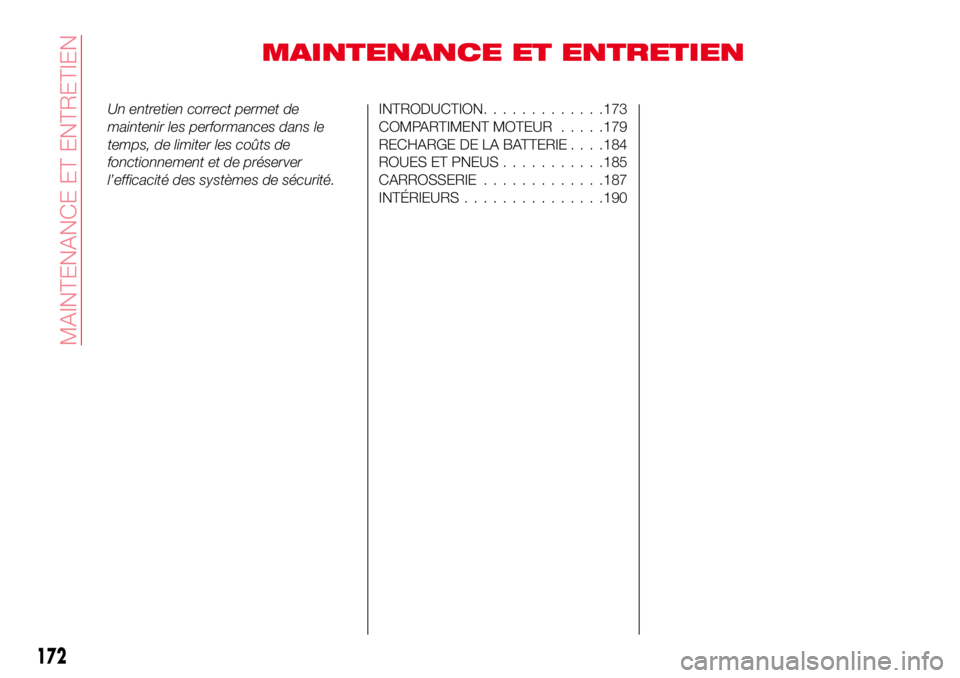

MAINTENANCE ET ENTRETIEN
Un entretien correct permet de
maintenir les performances dans le
temps, de limiter les coûts de
fonctionnement et de préserver
l’efficacité des systèmes de sécurité.INTRODUCTION.............173
COMPARTIMENT MOTEUR.....179
RECHARGE DE LA BATTERIE. . . .184
ROUES ET PNEUS...........185
CARROSSERIE.............187
INTÉRIEURS...............190
172
MAINTENANCE ET ENTRETIEN

INTRODUCTION
Faites extrêmement attention et évitez
de vous blesser et de blesser les autres
ou d'endommager votre véhicule
lorsque vous utilisez ce manuel pour
l'inspection et l'entretien
Si vous avez des doutes concernant
des procédures qui sont décrites, nous
vous recommandons de faire effectuer
les travaux par un technicien qualifié, de
préférence un concessionnaire Abarth.
Les techniciens FCA formés en usine et
les pièces FCA originales sont ce qu'il y
a de mieux pour votre véhicule. Sans
cette expertise et les pièces qui ont été
conçues et fabriquées spécialement
pour votre véhicule, un service
inapproprié, incomplet et insuffisant
peut provoquer des problèmes. Cela
pourrait entraîner des dommages au
véhicule ou un accident et des
blessures.
Pour un conseil d'expert et un service
de qualité, contactez un
concessionnaire Abarth.
Le propriétaire devrait garder des
preuves qu'un entretien correct et
conforme aux prescriptions a été
effectué.
Une réclamation de garantie ne sera
pas recevable si elle résulte d'un
manque d'entretien et non pas d'unedéfaillance d'une pièce ou du travail
d'un technicien agréé.
Les réclamations concernant la garantie
résultant d'un manque d'entretien, et
non pas d'une défaillance des
matériaux ou du travail de technicien
FCA agréé, ne seront pas recevables.
Entretien planifié
REMARQUE : après la période
prescrite, continuez à suivre l'entretien
décrit aux intervalles recommandés.
Contrôle d'émission et systèmes
liés
Les systèmes d'allumage et de
carburant sont très importants pour le
système de contrôle d'émission et pour
le fonctionnement efficace du moteur.
N'y touchez jamais.
Les inspections et les réglages doivent
être effectués par un concessionnaire
Abarth.
PRÉCAUTIONS
D'ENTRETIEN DU
PROPRIÉTAIRE
187) 188) 189)
38)
Entretien de routine
Nous recommandons fortement que
ces éléments soient inspectés tous les
jours, ou au moins chaque semaine.
Niveau d'huile du moteur
Niveau de liquide de refroidissement
du moteur,
Niveau de liquide de frein /
d’embrayage
Niveau de liquide de lave-glace
Entretien de la batterie
Pression de gonflage des pneus
Un entretien inapproprié ou incomplet
peut provoquer des problèmes. Cette
section donne des instructions
uniquement pour les éléments qui sont
faciles à effectuer.
Comme il est expliqué dans le
paragraphe « Introduction », certaines
procédures peuvent être effectuées
uniquement par un technicien de
service qualifié avec des outils
spéciaux.
Un entretien fait par vous-même
pendant la période de garantie pourrait
affecter la couverture de la garantie.
Pour plus de détails, lisez la garantie
séparée fournie avec le véhicule. Si
vous n'êtes pas sûr de la procédure
d'entretien, faites-la effectuer par un
concessionnaire Abarth.
Il existe des réglementations strictes
concernant la mise au rebut d'huiles et
de fluides usagés. Veuillez mettre au
rebut vos fluides usagés correctement
et dans le respect de l'environnement.
Nous vous recommandons de faire
effectuer les vidanges d'huile et de
173

fluide de votre véhicule par un
concessionnaire Abarth.
CONTRÔLES
PÉRIODIQUES
Tous les1 000 kmou avant de longs
trajets, contrôlez :
le niveau de liquide de
refroidissement du moteur,
le niveau de liquide de frein,
le niveau de liquide lave-glace,
la pression de gonflage et l’état des
pneus,
le fonctionnement du système
d’éclairage (phares, clignotants, feux de
détresse, etc.),
le fonctionnement des
lave-glace/essuie-glace et le
positionnement/l’usure des balais
d’essuie-glace de pare-brise.
Tous les 3 000 km,contrôlez le niveau
d’huile moteur et faites l’appoint si
nécessaire.
USAGE INTENSIF DU
VÉHICULE
Si le véhicule est utilisé dans les
conditions suivantes :
routes poussiéreuses,
courts trajets répétitifs (moins de
7-8 km) à une température extérieure
au-dessous de zéro,
moteur souvent au ralenti ou
parcourant de longues distances àbasse vitesse ou longues périodes
d’inactivité,
Les contrôles suivants doivent être
effectués plus souvent par rapport aux
indications du Plan d'Entretien
Périodique :
contrôle de l’état et de l’usure des
plaquettes de freins à disque avant,
contrôle de la propreté des
mécanismes de fermeture du capot et
du coffre à bagages, propreté et
lubrification de la timonerie,
inspection visuelle de l’état : du
moteur, de la boîte de vitesses, de la
transmission, des conduites et flexibles
(échappement/circuit de
carburant/freins) et éléments en
caoutchouc (soufflets/manchons/
douilles, etc.),
contrôle du niveau de charge de la
batterie et du liquide de batterie
(électrolyte),
inspection visuelle de l’état des
courroies de transmission auxiliaires,
contrôle et, si nécessaire, vidange
d’huile moteur et remplacement du filtre
à huile,
contrôle et, si nécessaire,
remplacement du filtre à pollen,
contrôle et, si nécessaire,
remplacement du filtre à air.
174
MAINTENANCE ET ENTRETIEN
