2016 Abarth 124 Spider Instrukcja obsługi (in Polish)

SZYBY STEROWANE
ELEKTRYCZNIE
ELEMENTY STEROWANIA
45) 46)
Aby podnośniki działały, wyłącznik
zapłonu musi znajdować się
w położeniu ON.
Jeżeli szyba sterowana elektrycznie nie
otwiera się/zamyka się, poczekaj
chwilę, a następnie użyj włącznika
ponownie.
Elementy sterowania po stronie
pasażera
Szybę pasażera można otworzyć lub
zamknąć za pomocą głównych
elementów sterowania podnośnikami
szyb, znajdujących się na drzwiach
kierowcy rys. 26:1(szyba kierowcy) /2
(szyba pasażera).Otwieranie/zamykanie szyb
sterowanych elektrycznie
1- Zamykanie rys. 27: delikatnie
pociągnij za przełącznik.2- Otwieranie:
delikatnie naciśnij na przełącznik.
Automatycznie otwierane szyby
sterowane elektrycznie
Aby automatycznie otworzyć całkowicie
szybę, naciśnij na przełącznik do oporu.
Aby zatrzymać szybę w żądanej
pozycji, pociągnij lub naciśnij
przełącznik w kierunku przeciwnym do
ruchu szyb, a następnie puść go. Szyb
sterowanych elektrycznie nie można
całkowicie zamknąć, gdy otwarte są
drzwi.
Procedura przywracania ustawień
szyb sterowanych elektrycznie
Jeżeli podczas obsługi samochodu
odłączony zostanie akumulator lub
nastąpi inna okoliczność (jak naprzykład przytrzymanie naciśniętego
przełącznika po otworzeniu/zamknięciu
szyby), szyba nie otworzy się całkowicie
automatycznie.
Funkcja działania automatycznego
może zostać przywrócona przy pomocy
zespołu przełączników na drzwiach
kierowcy lub przełączników w drzwiach
każdego z pasażerów.
Przywrócenie automatycznego działania
może być przeprowadzone dla obu
przełączników w drzwiach.
Automatyczne działanie zostanie
przywrócone tylko dla podnośnika,
którego funkcję przywrócono.
zamknij drzwi i dach składany;
ustaw wyłącznik zapłonu w położeniu
ON;
upewnij się, czy włącznik blokowania
podnośników szyb, znajdujący się na
drzwiach kierowcy, nie jest naciśnięty;
naciśnij przełącznik podnośnika
i całkowicie otwórz szybę;
pociągnij przełącznik, aby zamknąć
szybę i przytrzymaj go przez około
2 sekundy po całkowitym podniesieniu
szyby;
siedząc na siedzeniu pasażera,
powtórz4i5punkt dla podnośnika
szyby pasażera;
upewnij się, czy podnośniki szyb
działają prawidłowo, używając
przełączników w drzwiach.
2604070103-LN6-006AB
2704070103-L12-001AB
39

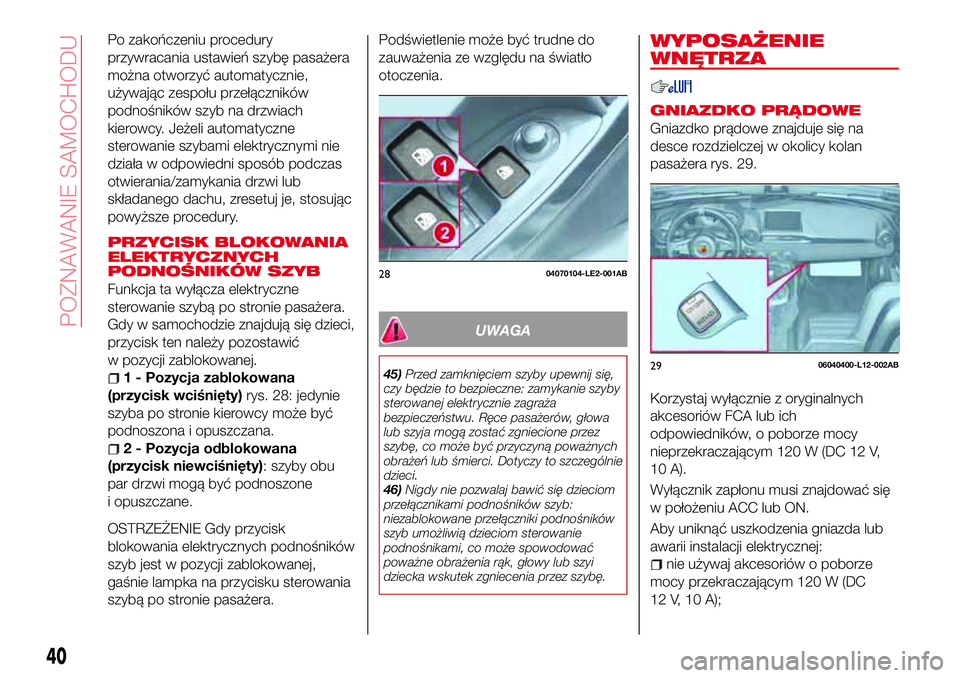

Po zakończeniu procedury
przywracania ustawień szybę pasażera
można otworzyć automatycznie,
używając zespołu przełączników
podnośników szyb na drzwiach
kierowcy. Jeżeli automatyczne
sterowanie szybami elektrycznymi nie
działa w odpowiedni sposób podczas
otwierania/zamykania drzwi lub
składanego dachu, zresetuj je, stosując
powyższe procedury.
PRZYCISK BLOKOWANIA
ELEKTRYCZNYCH
PODNOŚNIKÓW SZYB
Funkcja ta wyłącza elektryczne
sterowanie szybą po stronie pasażera.
Gdy w samochodzie znajdują się dzieci,
przycisk ten należy pozostawić
w pozycji zablokowanej.
1 - Pozycja zablokowana
(przycisk wciśnięty)rys. 28: jedynie
szyba po stronie kierowcy może być
podnoszona i opuszczana.
2 - Pozycja odblokowana
(przycisk niewciśnięty): szyby obu
par drzwi mogą być podnoszone
i opuszczane.
OSTRZEŻENIE Gdy przycisk
blokowania elektrycznych podnośników
szyb jest w pozycji zablokowanej,
gaśnie lampka na przycisku sterowania
szybą po stronie pasażera.Podświetlenie może być trudne do
zauważenia ze względu na światło
otoczenia.
UWAGA
45)Przed zamknięciem szyby upewnij się,
czy będzie to bezpieczne: zamykanie szyby
sterowanej elektrycznie zagraża
bezpieczeństwu. Ręce pasażerów, głowa
lub szyja mogą zostać zgniecione przez
szybę, co może być przyczyną poważnych
obrażeń lub śmierci. Dotyczy to szczególnie
dzieci.
46)Nigdy nie pozwalaj bawić się dzieciom
przełącznikami podnośników szyb:
niezablokowane przełączniki podnośników
szyb umożliwią dzieciom sterowanie
podnośnikami, co może spowodować
poważne obrażenia rąk, głowy lub szyi
dziecka wskutek zgniecenia przez szybę.
WYPOSAŻENIE
WNĘTRZA
GNIAZDKO PRĄDOWE
Gniazdko prądowe znajduje się na
desce rozdzielczej w okolicy kolan
pasażera rys. 29.
Korzystaj wyłącznie z oryginalnych
akcesoriów FCA lub ich
odpowiedników, o poborze mocy
nieprzekraczającym 120 W (DC 12 V,
10 A).
Wyłącznik zapłonu musi znajdować się
w położeniu ACC lub ON.
Aby uniknąć uszkodzenia gniazda lub
awarii instalacji elektrycznej:
nie używaj akcesoriów o poborze
mocy przekraczającym 120 W (DC
12 V, 10 A);
2804070104-LE2-001AB
2906040400-L12-002AB
40
POZNAWANIE SAMOCHODU

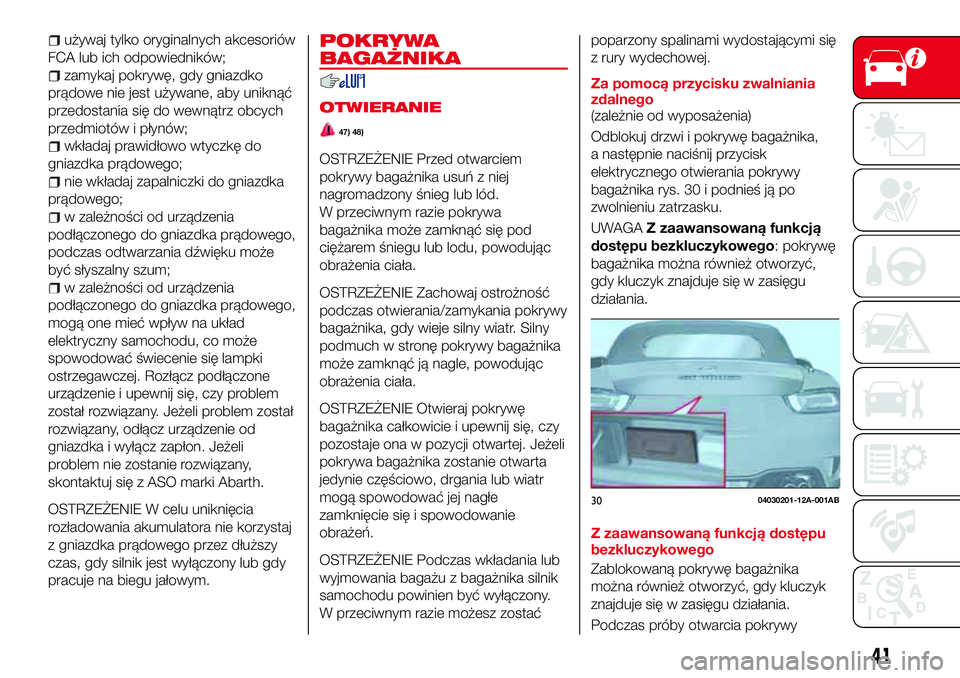

używaj tylko oryginalnych akcesoriów
FCA lub ich odpowiedników;
zamykaj pokrywę, gdy gniazdko
prądowe nie jest używane, aby uniknąć
przedostania się do wewnątrz obcych
przedmiotów i płynów;
wkładaj prawidłowo wtyczkę do
gniazdka prądowego;
nie wkładaj zapalniczki do gniazdka
prądowego;
w zależności od urządzenia
podłączonego do gniazdka prądowego,
podczas odtwarzania dźwięku może
być słyszalny szum;
w zależności od urządzenia
podłączonego do gniazdka prądowego,
mogą one mieć wpływ na układ
elektryczny samochodu, co może
spowodować świecenie się lampki
ostrzegawczej. Rozłącz podłączone
urządzenie i upewnij się, czy problem
został rozwiązany. Jeżeli problem został
rozwiązany, odłącz urządzenie od
gniazdka i wyłącz zapłon. Jeżeli
problem nie zostanie rozwiązany,
skontaktuj się z ASO marki Abarth.
OSTRZEŻENIE W celu uniknięcia
rozładowania akumulatora nie korzystaj
z gniazdka prądowego przez dłuższy
czas, gdy silnik jest wyłączony lub gdy
pracuje na biegu jałowym.
POKRYWA
BAGAŻNIKA
OTWIERANIE
47) 48)
OSTRZEŻENIE Przed otwarciem
pokrywy bagażnika usuń z niej
nagromadzony śnieg lub lód.
W przeciwnym razie pokrywa
bagażnika może zamknąć się pod
ciężarem śniegu lub lodu, powodując
obrażenia ciała.
OSTRZEŻENIE Zachowaj ostrożność
podczas otwierania/zamykania pokrywy
bagażnika, gdy wieje silny wiatr. Silny
podmuch w stronę pokrywy bagażnika
może zamknąć ją nagle, powodując
obrażenia ciała.
OSTRZEŻENIE Otwieraj pokrywę
bagażnika całkowicie i upewnij się, czy
pozostaje ona w pozycji otwartej. Jeżeli
pokrywa bagażnika zostanie otwarta
jedynie częściowo, drgania lub wiatr
mogą spowodować jej nagłe
zamknięcie się i spowodowanie
obrażeń.
OSTRZEŻENIE Podczas wkładania lub
wyjmowania bagażu z bagażnika silnik
samochodu powinien być wyłączony.
W przeciwnym razie możesz zostaćpoparzony spalinami wydostającymi się
z rury wydechowej.
Za pomocą przycisku zwalniania
zdalnego
(zależnie od wyposażenia)
Odblokuj drzwi i pokrywę bagażnika,
a następnie naciśnij przycisk
elektrycznego otwierania pokrywy
bagażnika rys. 30 i podnieś ją po
zwolnieniu zatrzasku.
UWAGAZ zaawansowaną funkcją
dostępu bezkluczykowego: pokrywę
bagażnika można również otworzyć,
gdy kluczyk znajduje się w zasięgu
działania.
Z zaawansowaną funkcją dostępu
bezkluczykowego
Zablokowaną pokrywę bagażnika
można również otworzyć, gdy kluczyk
znajduje się w zasięgu działania.
Podczas próby otwarcia pokrywy
3004030201-12A-001AB
41

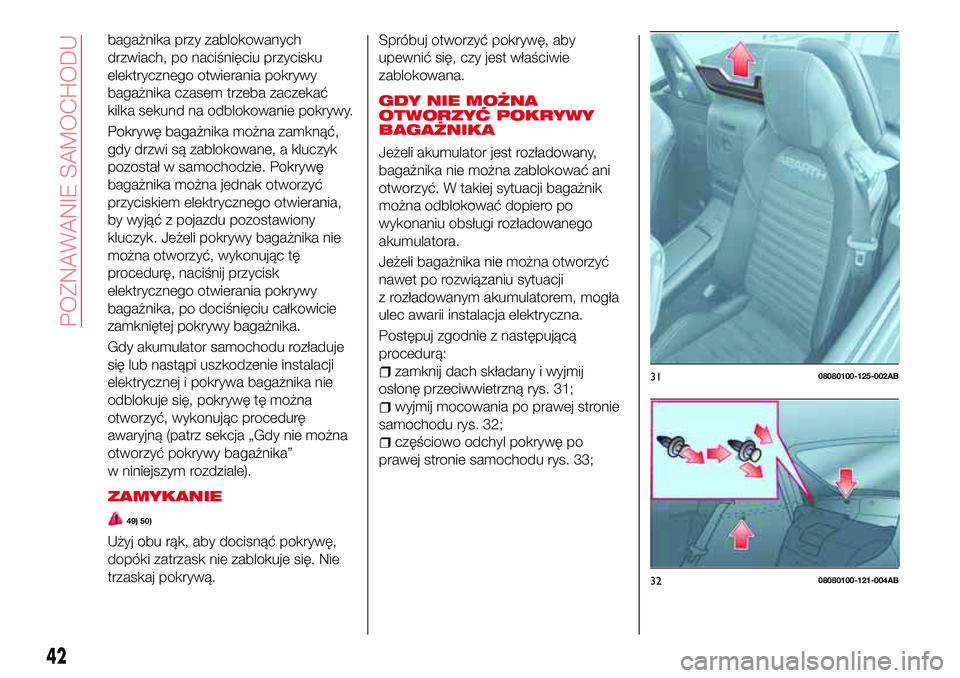

bagażnika przy zablokowanych
drzwiach, po naciśnięciu przycisku
elektrycznego otwierania pokrywy
bagażnika czasem trzeba zaczekać
kilka sekund na odblokowanie pokrywy.
Pokrywę bagażnika można zamknąć,
gdy drzwi są zablokowane, a kluczyk
pozostał w samochodzie. Pokrywę
bagażnika można jednak otworzyć
przyciskiem elektrycznego otwierania,
by wyjąć z pojazdu pozostawiony
kluczyk. Jeżeli pokrywy bagażnika nie
można otworzyć, wykonując tę
procedurę, naciśnij przycisk
elektrycznego otwierania pokrywy
bagażnika, po dociśnięciu całkowicie
zamkniętej pokrywy bagażnika.
Gdy akumulator samochodu rozładuje
się lub nastąpi uszkodzenie instalacji
elektrycznej i pokrywa bagażnika nie
odblokuje się, pokrywę tę można
otworzyć, wykonując procedurę
awaryjną (patrz sekcja „Gdy nie można
otworzyć pokrywy bagażnika”
w niniejszym rozdziale).
ZAMYKANIE
49) 50)
Użyj obu rąk, aby docisnąć pokrywę,
dopóki zatrzask nie zablokuje się. Nie
trzaskaj pokrywą.Spróbuj otworzyć pokrywę, aby
upewnić się, czy jest właściwie
zablokowana.
GDY NIE MOŻNA
OTWORZYĆ POKRYWY
BAGAŻNIKA
Jeżeli akumulator jest rozładowany,
bagażnika nie można zablokować ani
otworzyć. W takiej sytuacji bagażnik
można odblokować dopiero po
wykonaniu obsługi rozładowanego
akumulatora.
Jeżeli bagażnika nie można otworzyć
nawet po rozwiązaniu sytuacji
z rozładowanym akumulatorem, mogła
ulec awarii instalacja elektryczna.
Postępuj zgodnie z następującą
procedurą:
zamknij dach składany i wyjmij
osłonę przeciwwietrzną rys. 31;
wyjmij mocowania po prawej stronie
samochodu rys. 32;
częściowo odchyl pokrywę po
prawej stronie samochodu rys. 33;
3108080100-125-002AB
3208080100-121-004AB
42
POZNAWANIE SAMOCHODU

poluzuj śruby mocujące, dopóki
nakrętki nie zaczną swobodnie się
obracać rys. 34;
wyciągnij nakrętkę i otwórz pokrywę
bagażnika rys. 35. Po wykonaniu tych
czynności awaryjnych skontaktuj się
możliwie jak najszybciej z ASO marki
Abarth.
OSTRZEŻENIE Nie ciągnij za śrubę
podczas ciągnięcia zakrętki.
W przeciwnym razie śruba może
wypaść i trudno będzie ją odnaleźć.
UWAGA
47)Nigdy nie przewoź pasażerów
w bagażniku: przewożenie pasażerów
w bagażniku jest niebezpieczne. Osoba
taka może doznać poważnych obrażeń lub
zginąć podczas gwałtownego hamowania
lub wypadku.48)Nie prowadź samochodu z otwartą
pokrywą bagażnika: spaliny przedostające
się do wnętrza samochodu są
niebezpieczne. Otwarta podczas jazdy
pokrywa bagażnika umożliwia
przedostawanie się spalin do wnętrza.
Spaliny zawierają CO (tlenek węgla), który
jest bezbarwny, bezwonny i silnie trujący.
Może spowodować utratę przytomności
lub śmierć. Ponadto otwarta pokrywa
bagażnika w razie wypadku może
umożliwić wypadnięcie pasażerów.
49)Zamykaj pokrywę bagażnika, nie
pozwalaj dzieciom na zabawę w bagażniku.
Pozostawienie otwartej pokrywy bagażnika
lub pozostawianie dzieci w samochodzie,
w którym znajdują się kluczyki, jest
niebezpieczne. Dzieci mogłyby otworzyć
bagażnik i wejść do niego, co mogłoby
doprowadzić do możliwych obrażeń lub
śmierci z powodu panującego tam ciepła.
50)Zawsze dbaj o to, aby samochód nie
stanowił dla dzieci miejsca do zabawy,
blokując drzwi i pokrywę bagażnika oraz
przechowując kluczyki w takim miejscu,
które uniemożliwi im zabawę nimi.
Pozostawienie dzieci lub zwierząt bez
nadzoru w zaparkowanym samochodzie
jest niebezpieczne. Pozostawione
w samochodzie śpiące dzieci i dzieci, które
same zablokowały się w samochodzie lub
bagażniku, mogą szybko umrzeć z powodu
udaru cieplnego. Nie pozostawiaj nigdy
swoich dzieci ani zwierząt samych
w samochodzie. Nie zostawiaj
niezablokowanego samochodu lub
pokrywy bagażnika.
3308080100-122-001AB
3408080100-999-400AB
3508080100-124-003AB
43

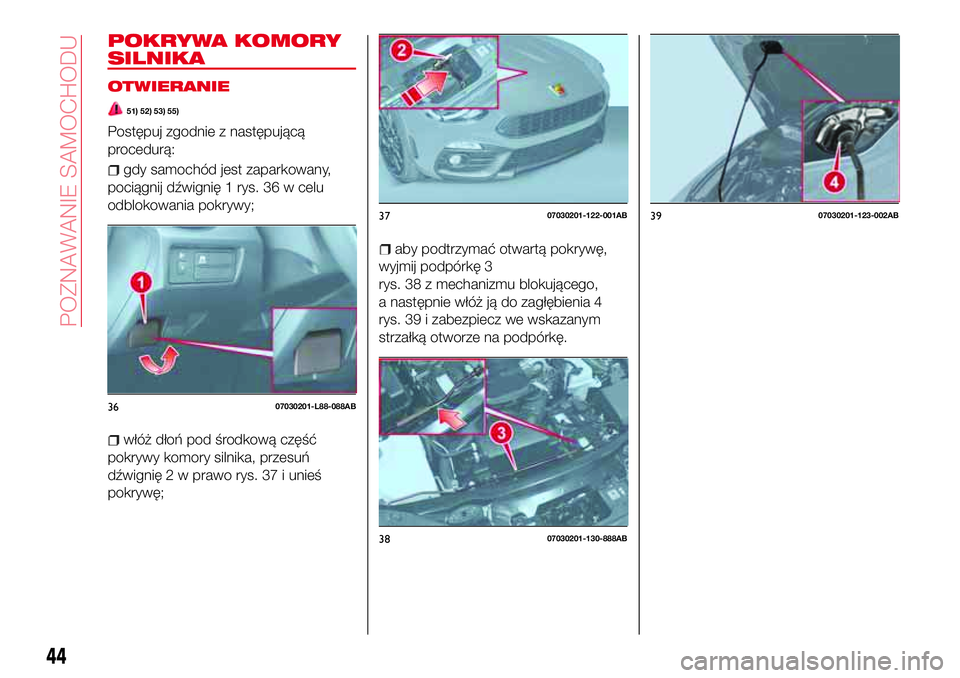

POKRYWA KOMORY
SILNIKA
OTWIERANIE
51) 52) 53) 55)
Postępuj zgodnie z następującą
procedurą:
gdy samochód jest zaparkowany,
pociągnij dźwignię 1 rys. 36 w celu
odblokowania pokrywy;
włóż dłoń pod środkową część
pokrywy komory silnika, przesuń
dźwignię 2 w prawo rys. 37 i unieś
pokrywę;
aby podtrzymać otwartą pokrywę,
wyjmij podpórkę 3
rys. 38 z mechanizmu blokującego,
a następnie włóż ją do zagłębienia 4
rys. 39 i zabezpiecz we wskazanym
strzałką otworze na podpórkę.
3607030201-L88-088AB
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
44
POZNAWANIE SAMOCHODU

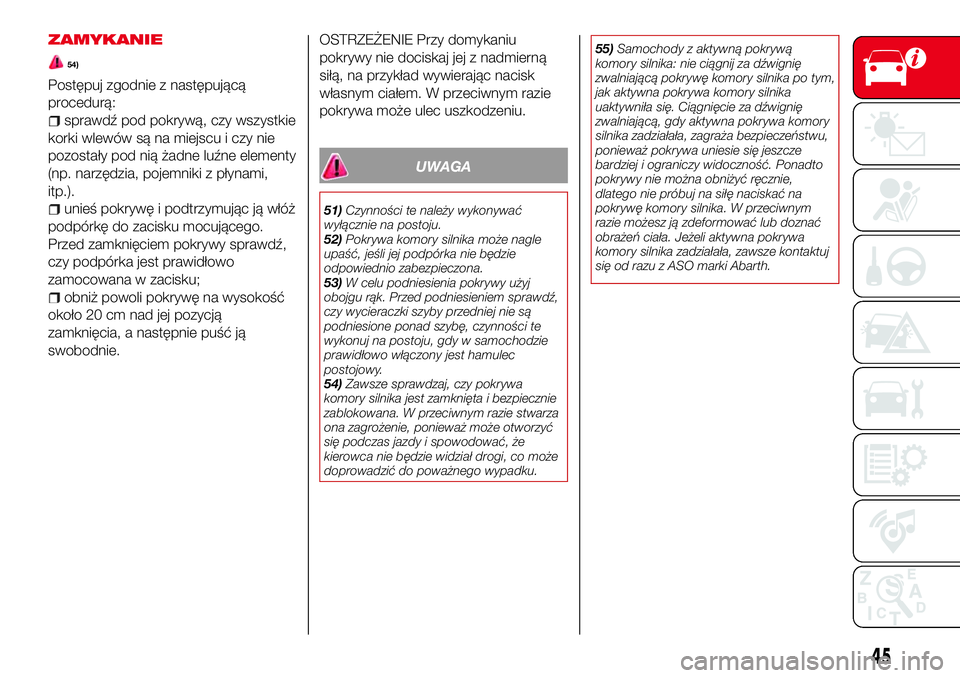

ZAMYKANIE
54)
Postępuj zgodnie z następującą
procedurą:
sprawdź pod pokrywą, czy wszystkie
korki wlewów są na miejscu i czy nie
pozostały pod nią żadne luźne elementy
(np. narzędzia, pojemniki z płynami,
itp.).
unieś pokrywę i podtrzymując ją włóż
podpórkę do zacisku mocującego.
Przed zamknięciem pokrywy sprawdź,
czy podpórka jest prawidłowo
zamocowana w zacisku;
obniż powoli pokrywę na wysokość
około 20 cm nad jej pozycją
zamknięcia, a następnie puść ją
swobodnie.
OSTRZEŻENIE Przy domykaniu
pokrywy nie dociskaj jej z nadmierną
siłą, na przykład wywierając nacisk
własnym ciałem. W przeciwnym razie
pokrywa może ulec uszkodzeniu.
UWAGA
51)Czynności te należy wykonywać
wyłącznie na postoju.
52)Pokrywa komory silnika może nagle
upaść, jeśli jej podpórka nie będzie
odpowiednio zabezpieczona.
53)W celu podniesienia pokrywy użyj
obojgu rąk. Przed podniesieniem sprawdź,
czy wycieraczki szyby przedniej nie są
podniesione ponad szybę, czynności te
wykonuj na postoju, gdy w samochodzie
prawidłowo włączony jest hamulec
postojowy.
54)Zawsze sprawdzaj, czy pokrywa
komory silnika jest zamknięta i bezpiecznie
zablokowana. W przeciwnym razie stwarza
ona zagrożenie, ponieważ może otworzyć
się podczas jazdy i spowodować, że
kierowca nie będzie widział drogi, co może
doprowadzić do poważnego wypadku.55)Samochody z aktywną pokrywą
komory silnika: nie ciągnij za dźwignię
zwalniającą pokrywę komory silnika po tym,
jak aktywna pokrywa komory silnika
uaktywniła się. Ciągnięcie za dźwignię
zwalniającą, gdy aktywna pokrywa komory
silnika zadziałała, zagraża bezpieczeństwu,
ponieważ pokrywa uniesie się jeszcze
bardziej i ograniczy widoczność. Ponadto
pokrywy nie można obniżyć ręcznie,
dlatego nie próbuj na siłę naciskać na
pokrywę komory silnika. W przeciwnym
razie możesz ją zdeformować lub doznać
obrażeń ciała. Jeżeli aktywna pokrywa
komory silnika zadziałała, zawsze kontaktuj
się od razu z ASO marki Abarth.
45

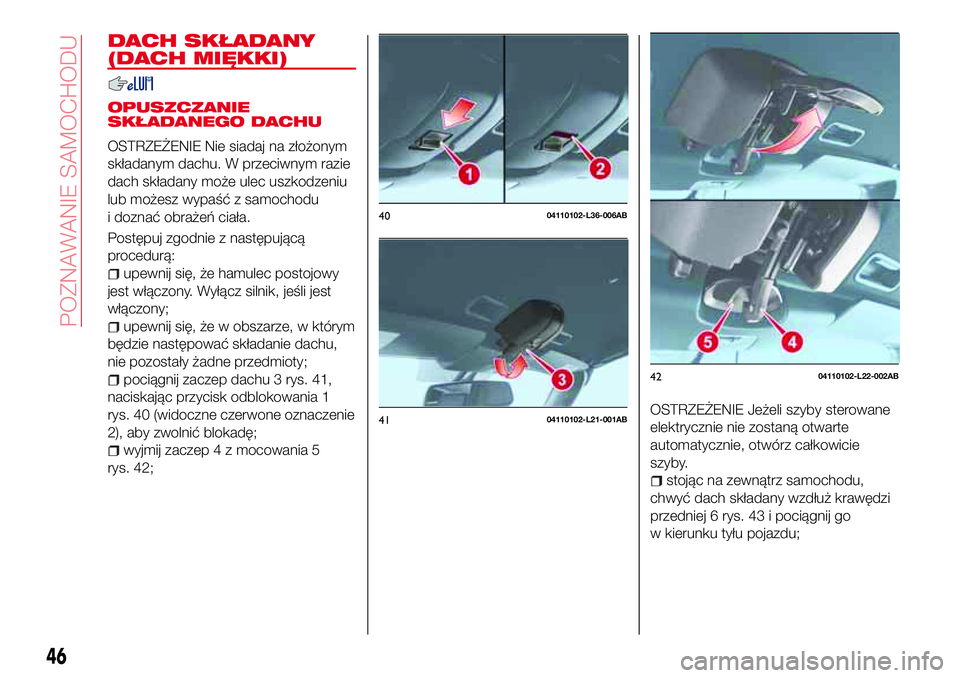

DACH SKŁADANY
(DACH MIĘKKI)
OPUSZCZANIE
SKŁADANEGO DACHU
OSTRZEŻENIE Nie siadaj na złożonym
składanym dachu. W przeciwnym razie
dach składany może ulec uszkodzeniu
lub możesz wypaść z samochodu
i doznać obrażeń ciała.
Postępuj zgodnie z następującą
procedurą:
upewnij się, że hamulec postojowy
jest włączony. Wyłącz silnik, jeśli jest
włączony;
upewnij się, że w obszarze, w którym
będzie następować składanie dachu,
nie pozostały żadne przedmioty;
pociągnij zaczep dachu 3 rys. 41,
naciskając przycisk odblokowania 1
rys. 40 (widoczne czerwone oznaczenie
2), aby zwolnić blokadę;
wyjmij zaczep 4 z mocowania 5
rys. 42;
OSTRZEŻENIE Jeżeli szyby sterowane
elektrycznie nie zostaną otwarte
automatycznie, otwórz całkowicie
szyby.
stojąc na zewnątrz samochodu,
chwyć dach składany wzdłuż krawędzi
przedniej 6 rys. 43 i pociągnij go
w kierunku tyłu pojazdu;
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
46
POZNAWANIE SAMOCHODU
