2016 Abarth 124 Spider Instrukcja obsługi (in Polish)

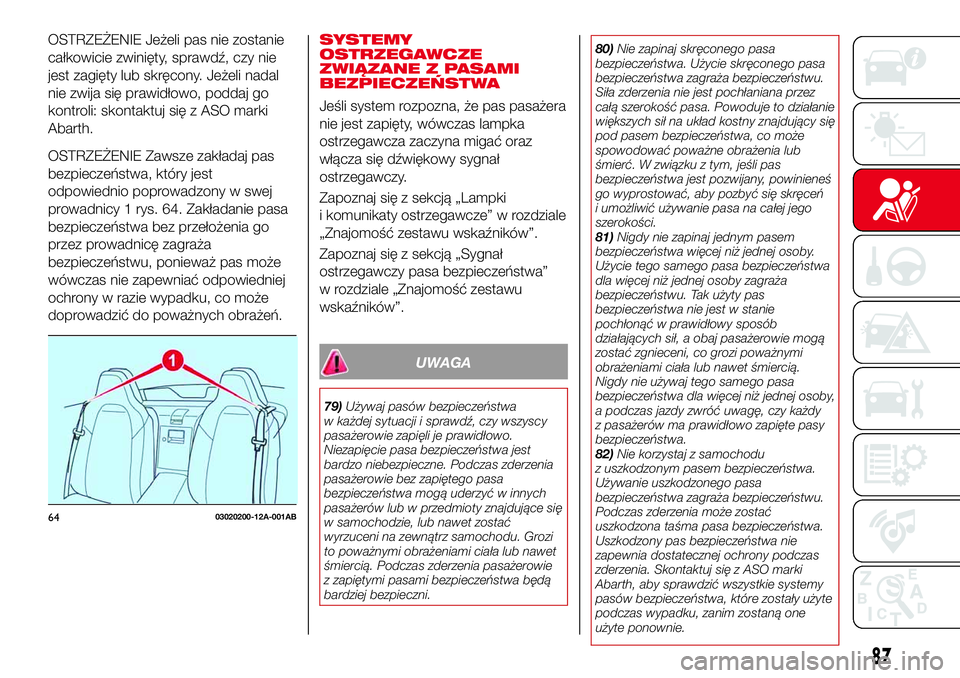

OSTRZEŻENIE Jeżeli pas nie zostanie
całkowicie zwinięty, sprawdź, czy nie
jest zagięty lub skręcony. Jeżeli nadal
nie zwija się prawidłowo, poddaj go
kontroli: skontaktuj się z ASO marki
Abarth.
OSTRZEŻENIE Zawsze zakładaj pas
bezpieczeństwa, który jest
odpowiednio poprowadzony w swej
prowadnicy 1 rys. 64. Zakładanie pasa
bezpieczeństwa bez przełożenia go
przez prowadnicę zagraża
bezpieczeństwu, ponieważ pas może
wówczas nie zapewniać odpowiedniej
ochrony w razie wypadku, co może
doprowadzić do poważnych obrażeń.SYSTEMY
OSTRZEGAWCZE
ZWIĄZANE Z PASAMI
BEZPIECZEŃSTWA
Jeśli system rozpozna, że pas pasażera
nie jest zapięty, wówczas lampka
ostrzegawcza zaczyna migać oraz
włącza się dźwiękowy sygnał
ostrzegawczy.
Zapoznaj się z sekcją „Lampki
i komunikaty ostrzegawcze” w rozdziale
„Znajomość zestawu wskaźników”.
Zapoznaj się z sekcją „Sygnał
ostrzegawczy pasa bezpieczeństwa”
w rozdziale „Znajomość zestawu
wskaźników”.
UWAGA
79)Używaj pasów bezpieczeństwa
w każdej sytuacji i sprawdź, czy wszyscy
pasażerowie zapięli je prawidłowo.
Niezapięcie pasa bezpieczeństwa jest
bardzo niebezpieczne. Podczas zderzenia
pasażerowie bez zapiętego pasa
bezpieczeństwa mogą uderzyć w innych
pasażerów lub w przedmioty znajdujące się
w samochodzie, lub nawet zostać
wyrzuceni na zewnątrz samochodu. Grozi
to poważnymi obrażeniami ciała lub nawet
śmiercią. Podczas zderzenia pasażerowie
z zapiętymi pasami bezpieczeństwa będą
bardziej bezpieczni.80)Nie zapinaj skręconego pasa
bezpieczeństwa. Użycie skręconego pasa
bezpieczeństwa zagraża bezpieczeństwu.
Siła zderzenia nie jest pochłaniana przez
całą szerokość pasa. Powoduje to działanie
większych sił na układ kostny znajdujący się
pod pasem bezpieczeństwa, co może
spowodować poważne obrażenia lub
śmierć. W związku z tym, jeśli pas
bezpieczeństwa jest pozwijany, powinieneś
go wyprostować, aby pozbyć się skręceń
i umożliwić używanie pasa na całej jego
szerokości.
81)Nigdy nie zapinaj jednym pasem
bezpieczeństwa więcej niż jednej osoby.
Użycie tego samego pasa bezpieczeństwa
dla więcej niż jednej osoby zagraża
bezpieczeństwu. Tak użyty pas
bezpieczeństwa nie jest w stanie
pochłonąć w prawidłowy sposób
działających sił, a obaj pasażerowie mogą
zostać zgnieceni, co grozi poważnymi
obrażeniami ciała lub nawet śmiercią.
Nigdy nie używaj tego samego pasa
bezpieczeństwa dla więcej niż jednej osoby,
a podczas jazdy zwróć uwagę, czy każdy
z pasażerów ma prawidłowo zapięte pasy
bezpieczeństwa.
82)Nie korzystaj z samochodu
z uszkodzonym pasem bezpieczeństwa.
Używanie uszkodzonego pasa
bezpieczeństwa zagraża bezpieczeństwu.
Podczas zderzenia może zostać
uszkodzona taśma pasa bezpieczeństwa.
Uszkodzony pas bezpieczeństwa nie
zapewnia dostatecznej ochrony podczas
zderzenia. Skontaktuj się z ASO marki
Abarth, aby sprawdzić wszystkie systemy
pasów bezpieczeństwa, które zostały użyte
podczas wypadku, zanim zostaną one
użyte ponownie.
6403020200-12A-001AB
87

83)Napinacze i ograniczniki napięcia
pasów bezpieczeństwa powinny być
natychmiast wymienione, jeżeli pojazd
uczestniczył w wypadku, a mechanizmy
zadziałały. Po każdym zderzeniu napinacze
pasów bezpieczeństwa i poduszki
powietrzne powinny być sprawdzone przez
specjalistyczny serwis. Zalecamy
korzystanie z ASO marki Abarth. Podobnie
jak poduszki powietrzne napinacze pasów
bezpieczeństwa i ograniczniki napięcia
mogą zadziałać tylko raz. Po wypadku nie
nadają się do ponownego użycia i muszą
być natychmiast wymienione.
Niewymienione napinacze oraz ograniczniki
napięcia powodują zwiększenie ryzyka
obrażeń ciała podczas następnego
zderzenia.
84)Regulacja części barkowej pasa
bezpieczeństwa. Nieprawidłowe ułożenie
części barkowej pasa zagraża
bezpieczeństwu. Zawsze sprawdzaj, czy
część barkowa pasa znajduje się
w poprzek barku i w pobliżu szyi, nigdy pod
pachą, na szyi albo na ramieniu.
85)Regulacja części biodrowej pasa
bezpieczeństwa. Umieszczenie zbyt
wysoko biodrowej części pasa zagraża
bezpieczeństwu. W razie zderzenia takie
ułożenie pasa spowoduje skupienie siły
uderzenia bezpośrednio na brzuchu, co
może wywołać poważne obrażenia
wewnętrzne. Ułóż część biodrową pasa
ciasno i możliwie nisko.86)Instrukcja użycia pasów
bezpieczeństwa: Pasy bezpieczeństwa
zostały zaprojektowane zgodnie ze
strukturą szkieletu ludzkiego i powinny być
zapinane odpowiednio wokół miednicy,
klatki piersiowej i ramion. Należy unikać
zapinania biodrowej części pasa wokół
brzucha. Pasy bezpieczeństwa powinny
być wyregulowane możliwie ciasno, jednak
w sposób gwarantujący wygodę, aby
zapewnić ochronę, dla której zostały
zaprojektowane. Luźny pas
bezpieczeństwa znacząco obniża
bezpieczeństwo podróżnych. Należy unikać
zabrudzeń taśmy farbami, smarami
i substancjami chemicznymi,
a w szczególności kwasem z akumulatora.
Do czyszczenia pasów bezpieczeństwa
należy używać łagodnego mydła i wody.
W przypadku pofałdowania,
zanieczyszczenia lub uszkodzenia pasa,
należy go wymienić. W przypadku
zadziałania pasa bezpieczeństwa podczas
poważnego zderzenia, cały mechanizm
powinien zostać wymieniony, nawet jeśli
uszkodzenie nie jest widoczne. Nie należy
używać skręconych pasów
bezpieczeństwa. Każdy pas
bezpieczeństwa może być używany przez
tylko jednego pasażera. Przypięcie pasem
dziecka siedzącego na kolanach pasażera
zagraża bezpieczeństwu.
87)Użytkownik nie powinien dokonywać
żadnych modyfikacji ani przeróbek
uniemożliwiających samoczynne napinanie
i zwijanie taśmy pasa bezpieczeństwa.SYSTEM SBA (Seat
Belt Alert)
LAMPKA
OSTRZEGAWCZA
NIEZAPIĘTEGO PASA
BEZPIECZEŃSTWA
Po ustawieniu wyłącznika zapłonu
w położeniu ON lampka na desce
rozdzielczej włącza się, jeśli siedzenie
kierowcy i pasażera jest zajęte, a pas
bezpieczeństwa kierowcy lub pasażera
nie został zapięty.
Jeżeli pas bezpieczeństwa kierowcy lub
pasażera nie jest zapięty (jedynie
wówczas, kiedy siedzenie to jest
zajęte), a prędkość samochodu
przekracza 20 km/h, lampka
miga.
Po krótkim czasie lampka przestaje
migać, ale pozostaje włączona.
Jeżeli pas bezpieczeństwa pozostaje
odpięty, lampka ta miga ponownie
przez określony czas. W takiej sytuacji
należy zapiąć pas bezpieczeństwa.
Jeżeli po włączeniu się lampki pas
kierowcy lub pasażera jest odpięty,
a prędkość samochodu przekracza
20 km/h, lampka ta miga ponownie.
88
BEZPIECZEŃSTWO

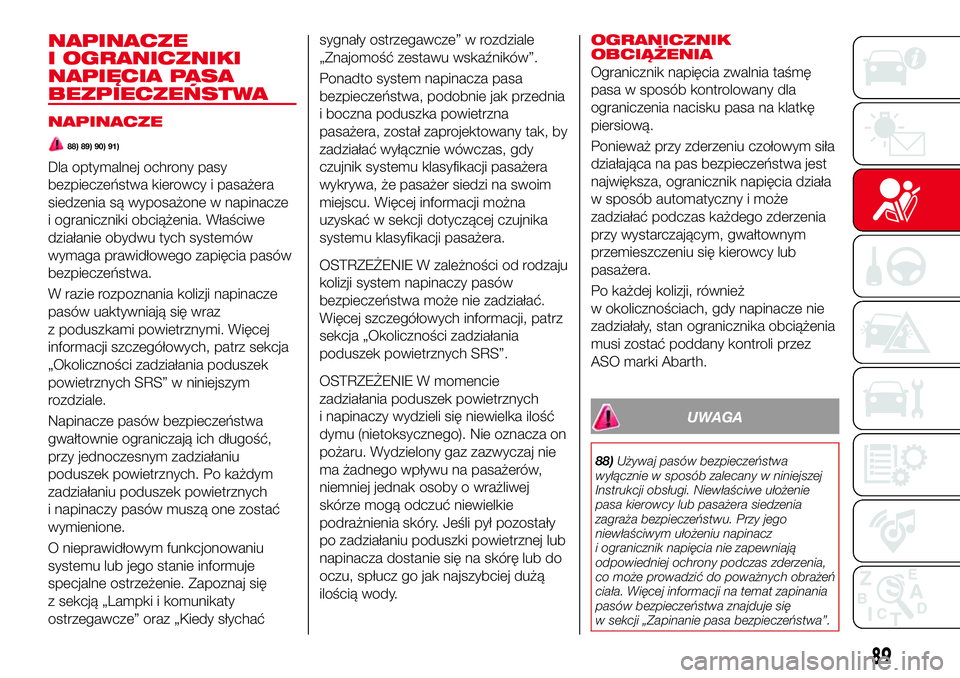

NAPINACZE
I OGRANICZNIKI
NAPIĘCIA PASA
BEZPIECZEŃSTWA
NAPINACZE
88) 89) 90) 91)
Dla optymalnej ochrony pasy
bezpieczeństwa kierowcy i pasażera
siedzenia są wyposażone w napinacze
i ograniczniki obciążenia. Właściwe
działanie obydwu tych systemów
wymaga prawidłowego zapięcia pasów
bezpieczeństwa.
W razie rozpoznania kolizji napinacze
pasów uaktywniają się wraz
z poduszkami powietrznymi. Więcej
informacji szczegółowych, patrz sekcja
„Okoliczności zadziałania poduszek
powietrznych SRS” w niniejszym
rozdziale.
Napinacze pasów bezpieczeństwa
gwałtownie ograniczają ich długość,
przy jednoczesnym zadziałaniu
poduszek powietrznych. Po każdym
zadziałaniu poduszek powietrznych
i napinaczy pasów muszą one zostać
wymienione.
O nieprawidłowym funkcjonowaniu
systemu lub jego stanie informuje
specjalne ostrzeżenie. Zapoznaj się
z sekcją „Lampki i komunikaty
ostrzegawcze” oraz „Kiedy słychaćsygnały ostrzegawcze” w rozdziale
„Znajomość zestawu wskaźników”.
Ponadto system napinacza pasa
bezpieczeństwa, podobnie jak przednia
i boczna poduszka powietrzna
pasażera, został zaprojektowany tak, by
zadziałać wyłącznie wówczas, gdy
czujnik systemu klasyfikacji pasażera
wykrywa, że pasażer siedzi na swoim
miejscu. Więcej informacji można
uzyskać w sekcji dotyczącej czujnika
systemu klasyfikacji pasażera.
OSTRZEŻENIE W zależności od rodzaju
kolizji system napinaczy pasów
bezpieczeństwa może nie zadziałać.
Więcej szczegółowych informacji, patrz
sekcja „Okoliczności zadziałania
poduszek powietrznych SRS”.
OSTRZEŻENIE W momencie
zadziałania poduszek powietrznych
i napinaczy wydzieli się niewielka ilość
dymu (nietoksycznego). Nie oznacza on
pożaru. Wydzielony gaz zazwyczaj nie
ma żadnego wpływu na pasażerów,
niemniej jednak osoby o wrażliwej
skórze mogą odczuć niewielkie
podrażnienia skóry. Jeśli pył pozostały
po zadziałaniu poduszki powietrznej lub
napinacza dostanie się na skórę lub do
oczu, spłucz go jak najszybciej dużą
ilością wody.OGRANICZNIK
OBCIĄŻENIA
Ogranicznik napięcia zwalnia taśmę
pasa w sposób kontrolowany dla
ograniczenia nacisku pasa na klatkę
piersiową.
Ponieważ przy zderzeniu czołowym siła
działająca na pas bezpieczeństwa jest
największa, ogranicznik napięcia działa
w sposób automatyczny i może
zadziałać podczas każdego zderzenia
przy wystarczającym, gwałtownym
przemieszczeniu się kierowcy lub
pasażera.
Po każdej kolizji, również
w okolicznościach, gdy napinacze nie
zadziałały, stan ogranicznika obciążenia
musi zostać poddany kontroli przez
ASO marki Abarth.
UWAGA
88)Używaj pasów bezpieczeństwa
wyłącznie w sposób zalecany w niniejszej
Instrukcji obsługi. Niewłaściwe ułożenie
pasa kierowcy lub pasażera siedzenia
zagraża bezpieczeństwu. Przy jego
niewłaściwym ułożeniu napinacz
i ogranicznik napięcia nie zapewniają
odpowiedniej ochrony podczas zderzenia,
co może prowadzić do poważnych obrażeń
ciała. Więcej informacji na temat zapinania
pasów bezpieczeństwa znajduje się
w sekcji „Zapinanie pasa bezpieczeństwa”.
89

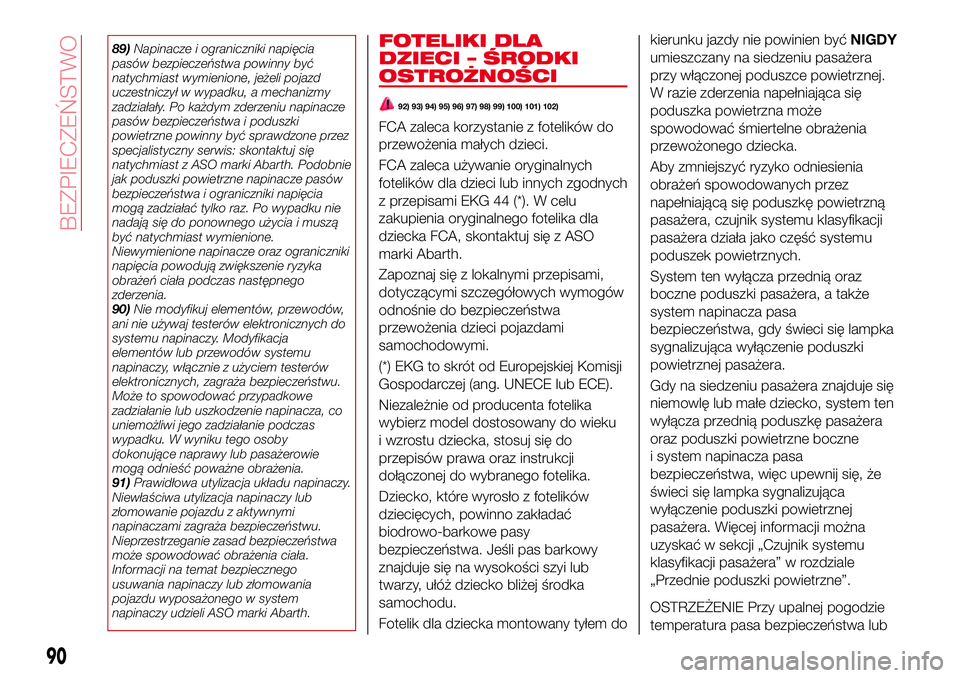

89)Napinacze i ograniczniki napięcia
pasów bezpieczeństwa powinny być
natychmiast wymienione, jeżeli pojazd
uczestniczył w wypadku, a mechanizmy
zadziałały. Po każdym zderzeniu napinacze
pasów bezpieczeństwa i poduszki
powietrzne powinny być sprawdzone przez
specjalistyczny serwis: skontaktuj się
natychmiast z ASO marki Abarth. Podobnie
jak poduszki powietrzne napinacze pasów
bezpieczeństwa i ograniczniki napięcia
mogą zadziałać tylko raz. Po wypadku nie
nadają się do ponownego użycia i muszą
być natychmiast wymienione.
Niewymienione napinacze oraz ograniczniki
napięcia powodują zwiększenie ryzyka
obrażeń ciała podczas następnego
zderzenia.
90)Nie modyfikuj elementów, przewodów,
ani nie używaj testerów elektronicznych do
systemu napinaczy. Modyfikacja
elementów lub przewodów systemu
napinaczy, włącznie z użyciem testerów
elektronicznych, zagraża bezpieczeństwu.
Może to spowodować przypadkowe
zadziałanie lub uszkodzenie napinacza, co
uniemożliwi jego zadziałanie podczas
wypadku. W wyniku tego osoby
dokonujące naprawy lub pasażerowie
mogą odnieść poważne obrażenia.
91)Prawidłowa utylizacja układu napinaczy.
Niewłaściwa utylizacja napinaczy lub
złomowanie pojazdu z aktywnymi
napinaczami zagraża bezpieczeństwu.
Nieprzestrzeganie zasad bezpieczeństwa
może spowodować obrażenia ciała.
Informacji na temat bezpiecznego
usuwania napinaczy lub złomowania
pojazdu wyposażonego w system
napinaczy udzieli ASO marki Abarth.FOTELIKI DLA
DZIECI – ŚRODKI
OSTROŻNOŚCI
92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102)
FCA zaleca korzystanie z fotelików do
przewożenia małych dzieci.
FCA zaleca używanie oryginalnych
fotelików dla dzieci lub innych zgodnych
z przepisami EKG 44 (*). W celu
zakupienia oryginalnego fotelika dla
dziecka FCA, skontaktuj się z ASO
marki Abarth.
Zapoznaj się z lokalnymi przepisami,
dotyczącymi szczegółowych wymogów
odnośnie do bezpieczeństwa
przewożenia dzieci pojazdami
samochodowymi.
(*) EKG to skrót od Europejskiej Komisji
Gospodarczej (ang. UNECE lub ECE).
Niezależnie od producenta fotelika
wybierz model dostosowany do wieku
i wzrostu dziecka, stosuj się do
przepisów prawa oraz instrukcji
dołączonej do wybranego fotelika.
Dziecko, które wyrosło z fotelików
dziecięcych, powinno zakładać
biodrowo-barkowe pasy
bezpieczeństwa. Jeśli pas barkowy
znajduje się na wysokości szyi lub
twarzy, ułóż dziecko bliżej środka
samochodu.
Fotelik dla dziecka montowany tyłem dokierunku jazdy nie powinien byćNIGDY
umieszczany na siedzeniu pasażera
przy włączonej poduszce powietrznej.
W razie zderzenia napełniająca się
poduszka powietrzna może
spowodować śmiertelne obrażenia
przewożonego dziecka.
Aby zmniejszyć ryzyko odniesienia
obrażeń spowodowanych przez
napełniającą się poduszkę powietrzną
pasażera, czujnik systemu klasyfikacji
pasażera działa jako część systemu
poduszek powietrznych.
System ten wyłącza przednią oraz
boczne poduszki pasażera, a także
system napinacza pasa
bezpieczeństwa, gdy świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera.
Gdy na siedzeniu pasażera znajduje się
niemowlę lub małe dziecko, system ten
wyłącza przednią poduszkę pasażera
oraz poduszki powietrzne boczne
i system napinacza pasa
bezpieczeństwa, więc upewnij się, że
świeci się lampka sygnalizująca
wyłączenie poduszki powietrznej
pasażera. Więcej informacji można
uzyskać w sekcji „Czujnik systemu
klasyfikacji pasażera” w rozdziale
„Przednie poduszki powietrzne”.
OSTRZEŻENIE Przy upalnej pogodzie
temperatura pasa bezpieczeństwa lub
90
BEZPIECZEŃSTWO

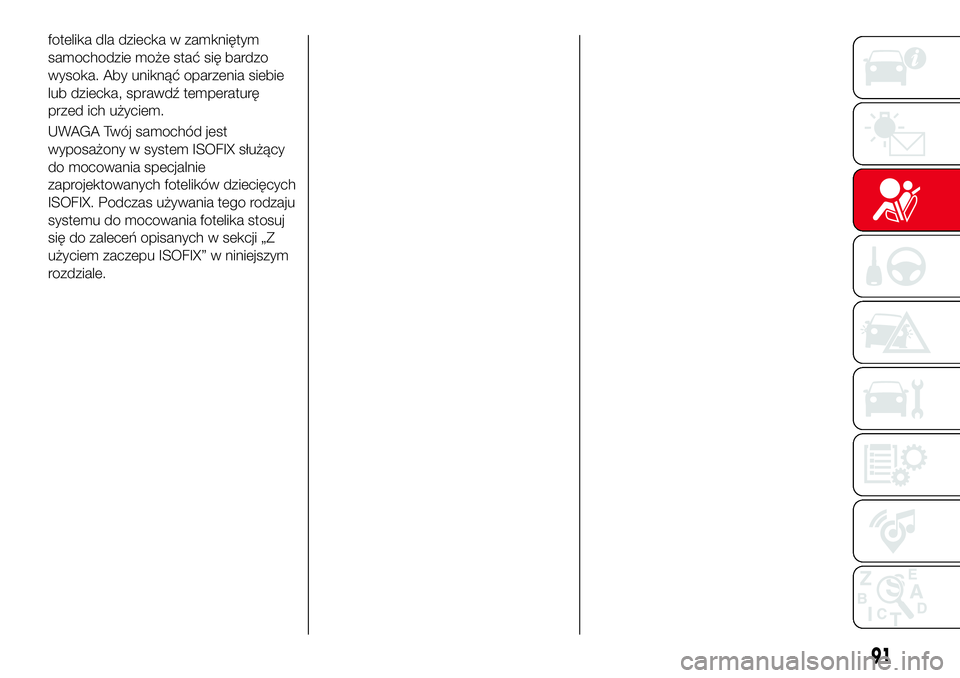

fotelika dla dziecka w zamkniętym
samochodzie może stać się bardzo
wysoka. Aby uniknąć oparzenia siebie
lub dziecka, sprawdź temperaturę
przed ich użyciem.
UWAGA Twój samochód jest
wyposażony w system ISOFIX służący
do mocowania specjalnie
zaprojektowanych fotelików dziecięcych
ISOFIX. Podczas używania tego rodzaju
systemu do mocowania fotelika stosuj
się do zaleceń opisanych w sekcji „Z
użyciem zaczepu ISOFIX” w niniejszym
rozdziale.
91

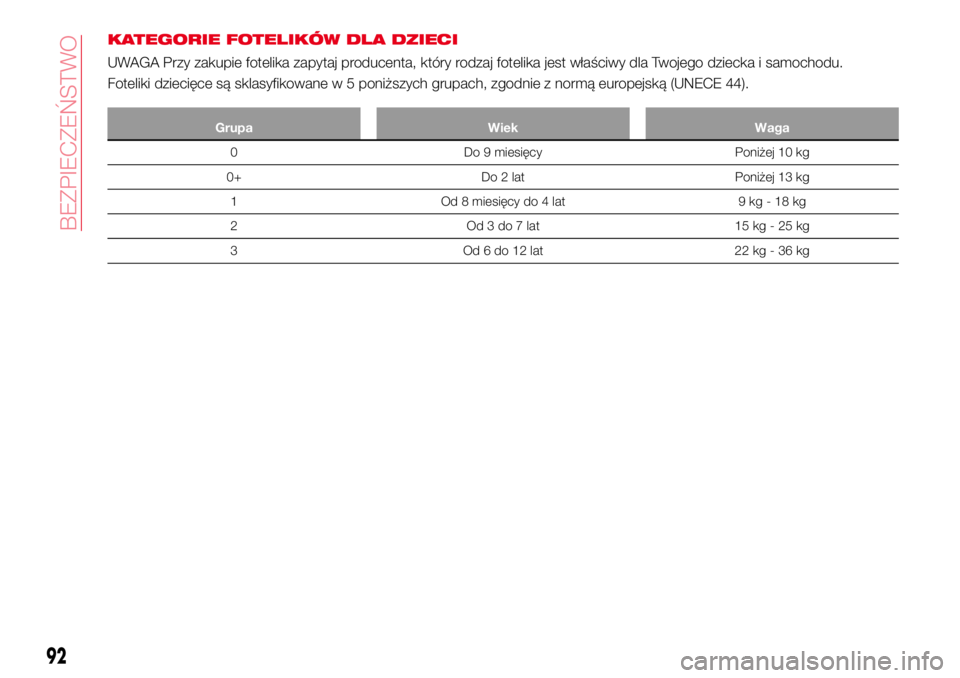

KATEGORIE FOTELIKÓW DLA DZIECI
UWAGA Przy zakupie fotelika zapytaj producenta, który rodzaj fotelika jest właściwy dla Twojego dziecka i samochodu.
Foteliki dziecięce są sklasyfikowane w 5 poniższych grupach, zgodnie z normą europejską (UNECE 44).
Grupa Wiek Waga
0 Do 9 miesięcy Poniżej 10 kg
0+ Do 2 lat Poniżej 13 kg
1 Od 8 miesięcy do 4 lat 9 kg - 18 kg
2 Od3do7lat 15kg-25kg
3 Od6do12lat 22kg-36kg
92
BEZPIECZEŃSTWO

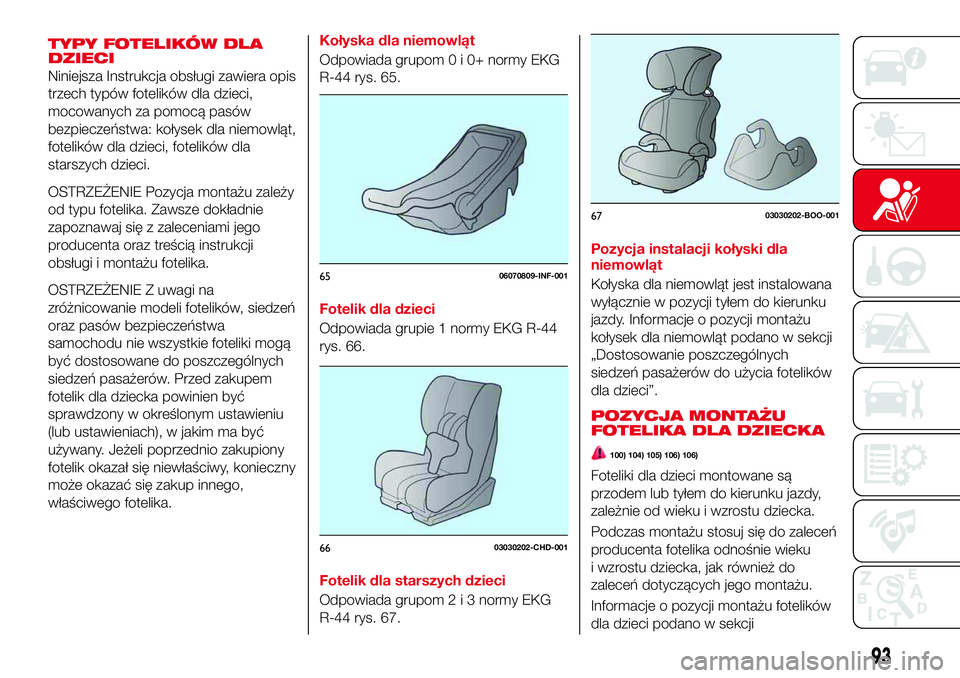

TYPY FOTELIKÓW DLA
DZIECI
Niniejsza Instrukcja obsługi zawiera opis
trzech typów fotelików dla dzieci,
mocowanych za pomocą pasów
bezpieczeństwa: kołysek dla niemowląt,
fotelików dla dzieci, fotelików dla
starszych dzieci.
OSTRZEŻENIE Pozycja montażu zależy
od typu fotelika. Zawsze dokładnie
zapoznawaj się z zaleceniami jego
producenta oraz treścią instrukcji
obsługi i montażu fotelika.
OSTRZEŻENIE Z uwagi na
zróżnicowanie modeli fotelików, siedzeń
oraz pasów bezpieczeństwa
samochodu nie wszystkie foteliki mogą
być dostosowane do poszczególnych
siedzeń pasażerów. Przed zakupem
fotelik dla dziecka powinien być
sprawdzony w określonym ustawieniu
(lub ustawieniach), w jakim ma być
używany. Jeżeli poprzednio zakupiony
fotelik okazał się niewłaściwy, konieczny
może okazać się zakup innego,
właściwego fotelika.
Kołyska dla niemowląt
Odpowiada grupom0i0+normy EKG
R-44 rys. 65.
Fotelik dla dzieci
Odpowiada grupie 1 normy EKG R-44
rys. 66.
Fotelik dla starszych dzieci
Odpowiada grupom2i3normy EKG
R-44 rys. 67.Pozycja instalacji kołyski dla
niemowląt
Kołyska dla niemowląt jest instalowana
wyłącznie w pozycji tyłem do kierunku
jazdy. Informacje o pozycji montażu
kołysek dla niemowląt podano w sekcji
„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
POZYCJA MONTAŻU
FOTELIKA DLA DZIECKA
100) 104) 105) 106) 106)
Foteliki dla dzieci montowane są
przodem lub tyłem do kierunku jazdy,
zależnie od wieku i wzrostu dziecka.
Podczas montażu stosuj się do zaleceń
producenta fotelika odnośnie wieku
i wzrostu dziecka, jak również do
zaleceń dotyczących jego montażu.
Informacje o pozycji montażu fotelików
dla dzieci podano w sekcji
6506070809-INF-001
6603030202-CHD-001
6703030202-BOO-001
93

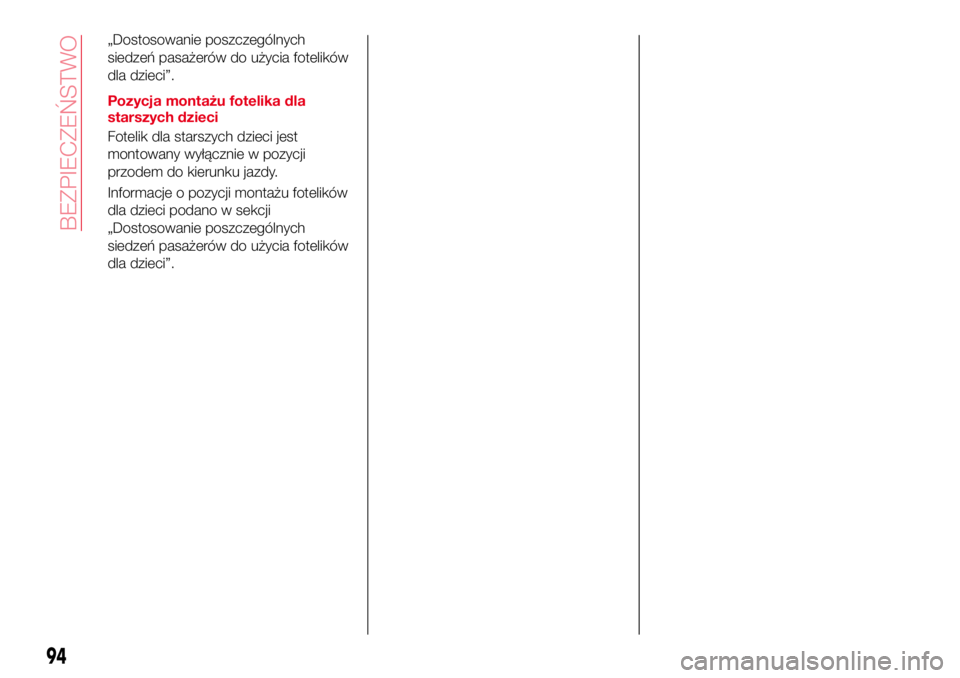

„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
Pozycja montażu fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wyłącznie w pozycji
przodem do kierunku jazdy.
Informacje o pozycji montażu fotelików
dla dzieci podano w sekcji
„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
94
BEZPIECZEŃSTWO
