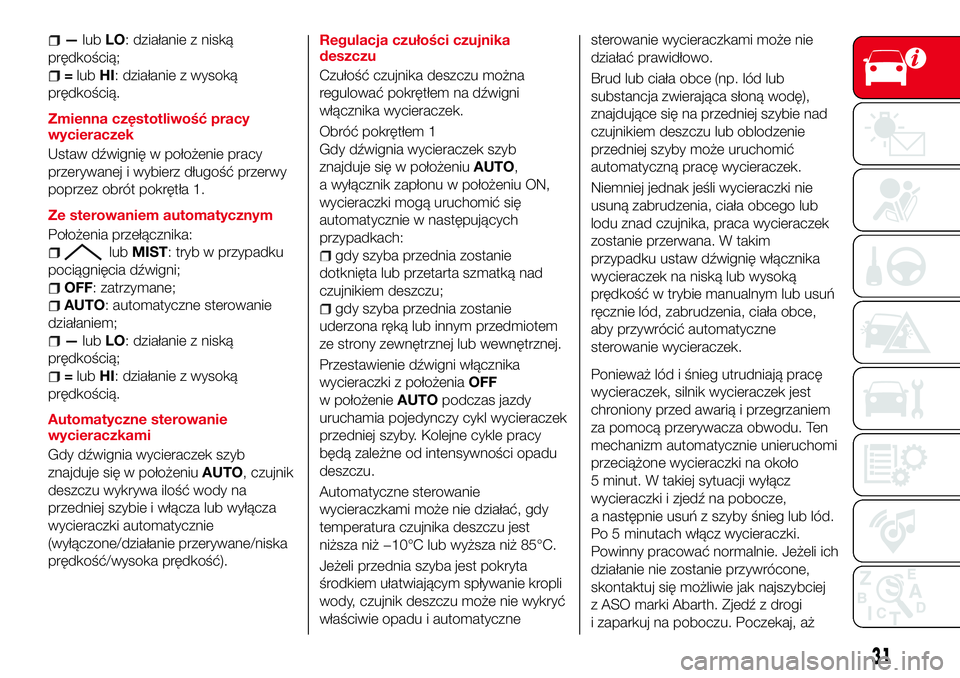

2016 Abarth 124 Spider Instrukcja obsługi (in Polish)

—lubLO: działanie z niską
prędkością;
=lubHI: działanie z wysoką
prędkością.
Zmienna częstotliwość pracy
wycieraczek
Ustaw dźwignię w położenie pracy
przerywanej i wybierz długość przerwy
poprzez obrót pokrętła 1.
Ze sterowaniem automatycznym
Położenia przełącznika:
lubMIST: tryb w przypadku
pociągnięcia dźwigni;
OFF: zatrzymane;
AUTO: automatyczne sterowanie
działaniem;
—lubLO: działanie z niską
prędkością;
=lubHI: działanie z wysoką
prędkością.
Automatyczne sterowanie
wycieraczkami
Gdy dźwignia wycieraczek szyb
znajduje się w położeniuAUTO, czujnik
deszczu wykrywa ilość wody na
przedniej szybie i włącza lub wyłącza
wycieraczki automatycznie
(wyłączone/działanie przerywane/niska
prędkość/wysoka prędkość).Regulacja czułości czujnika
deszczu
Czułość czujnika deszczu można
regulować pokrętłem na dźwigni
włącznika wycieraczek.
Obróć pokrętłem 1
Gdy dźwignia wycieraczek szyb
znajduje się w położeniuAUTO,
a wyłącznik zapłonu w położeniu ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
gdy szyba przednia zostanie
dotknięta lub przetarta szmatką nad
czujnikiem deszczu;
gdy szyba przednia zostanie
uderzona ręką lub innym przedmiotem
ze strony zewnętrznej lub wewnętrznej.
Przestawienie dźwigni włącznika
wycieraczki z położeniaOFF
w położenieAUTOpodczas jazdy
uruchamia pojedynczy cykl wycieraczek
przedniej szyby. Kolejne cykle pracy
będą zależne od intensywności opadu
deszczu.
Automatyczne sterowanie
wycieraczkami może nie działać, gdy
temperatura czujnika deszczu jest
niższa niż −10°C lub wyższa niż 85°C.
Jeżeli przednia szyba jest pokryta
środkiem ułatwiającym spływanie kropli
wody, czujnik deszczu może nie wykryć
właściwie opadu i automatycznesterowanie wycieraczkami może nie
działać prawidłowo.
Brud lub ciała obce (np. lód lub
substancja zwierająca słoną wodę),
znajdujące się na przedniej szybie nad
czujnikiem deszczu lub oblodzenie
przedniej szyby może uruchomić
automatyczną pracę wycieraczek.
Niemniej jednak jeśli wycieraczki nie
usuną zabrudzenia, ciała obcego lub
lodu znad czujnika, praca wycieraczek
zostanie przerwana. W takim
przypadku ustaw dźwignię włącznika
wycieraczek na niską lub wysoką
prędkość w trybie manualnym lub usuń
ręcznie lód, zabrudzenia, ciała obce,
aby przywrócić automatyczne
sterowanie wycieraczek.
Ponieważ lód i śnieg utrudniają pracę
wycieraczek, silnik wycieraczek jest
chroniony przed awarią i przegrzaniem
za pomocą przerywacza obwodu. Ten
mechanizm automatycznie unieruchomi
przeciążone wycieraczki na około
5 minut. W takiej sytuacji wyłącz
wycieraczki i zjedź na pobocze,
a następnie usuń z szyby śnieg lub lód.
Po 5 minutach włącz wycieraczki.
Powinny pracować normalnie. Jeżeli ich
działanie nie zostanie przywrócone,
skontaktuj się możliwie jak najszybciej
z ASO marki Abarth. Zjedź z drogi
i zaparkuj na poboczu. Poczekaj, aż
31

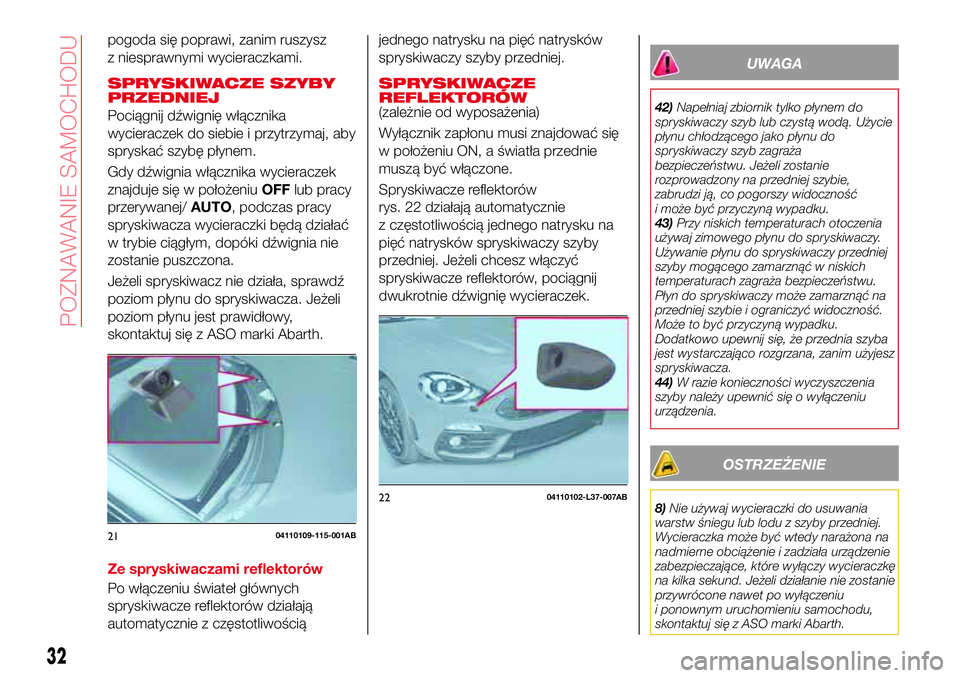

pogoda się poprawi, zanim ruszysz
z niesprawnymi wycieraczkami.
SPRYSKIWACZE SZYBY
PRZEDNIEJ
Pociągnij dźwignię włącznika
wycieraczek do siebie i przytrzymaj, aby
spryskać szybę płynem.
Gdy dźwignia włącznika wycieraczek
znajduje się w położeniuOFFlub pracy
przerywanej/AUTO, podczas pracy
spryskiwacza wycieraczki będą działać
w trybie ciągłym, dopóki dźwignia nie
zostanie puszczona.
Jeżeli spryskiwacz nie działa, sprawdź
poziom płynu do spryskiwacza. Jeżeli
poziom płynu jest prawidłowy,
skontaktuj się z ASO marki Abarth.
Ze spryskiwaczami reflektorów
Po włączeniu świateł głównych
spryskiwacze reflektorów działają
automatycznie z częstotliwościąjednego natrysku na pięć natrysków
spryskiwaczy szyby przedniej.
SPRYSKIWACZE
REFLEKTORÓW
(zależnie od wyposażenia)
Wyłącznik zapłonu musi znajdować się
w położeniu ON, a światła przednie
muszą być włączone.
Spryskiwacze reflektorów
rys. 22 działają automatycznie
z częstotliwością jednego natrysku na
pięć natrysków spryskiwaczy szyby
przedniej. Jeżeli chcesz włączyć
spryskiwacze reflektorów, pociągnij
dwukrotnie dźwignię wycieraczek.
UWAGA
42)Napełniaj zbiornik tylko płynem do
spryskiwaczy szyb lub czystą wodą. Użycie
płynu chłodzącego jako płynu do
spryskiwaczy szyb zagraża
bezpieczeństwu. Jeżeli zostanie
rozprowadzony na przedniej szybie,
zabrudzi ją, co pogorszy widoczność
i może być przyczyną wypadku.
43)Przy niskich temperaturach otoczenia
używaj zimowego płynu do spryskiwaczy.
Używanie płynu do spryskiwaczy przedniej
szyby mogącego zamarznąć w niskich
temperaturach zagraża bezpieczeństwu.
Płyn do spryskiwaczy może zamarznąć na
przedniej szybie i ograniczyć widoczność.
Może to być przyczyną wypadku.
Dodatkowo upewnij się, że przednia szyba
jest wystarczająco rozgrzana, zanim użyjesz
spryskiwacza.
44)W razie konieczności wyczyszczenia
szyby należy upewnić się o wyłączeniu
urządzenia.
OSTRZEŻENIE
8)Nie używaj wycieraczki do usuwania
warstw śniegu lub lodu z szyby przedniej.
Wycieraczka może być wtedy narażona na
nadmierne obciążenie i zadziała urządzenie
zabezpieczające, które wyłączy wycieraczkę
na kilka sekund. Jeżeli działanie nie zostanie
przywrócone nawet po wyłączeniu
i ponownym uruchomieniu samochodu,
skontaktuj się z ASO marki Abarth.
2104110109-115-001AB
2204110102-L37-007AB
32
POZNAWANIE SAMOCHODU

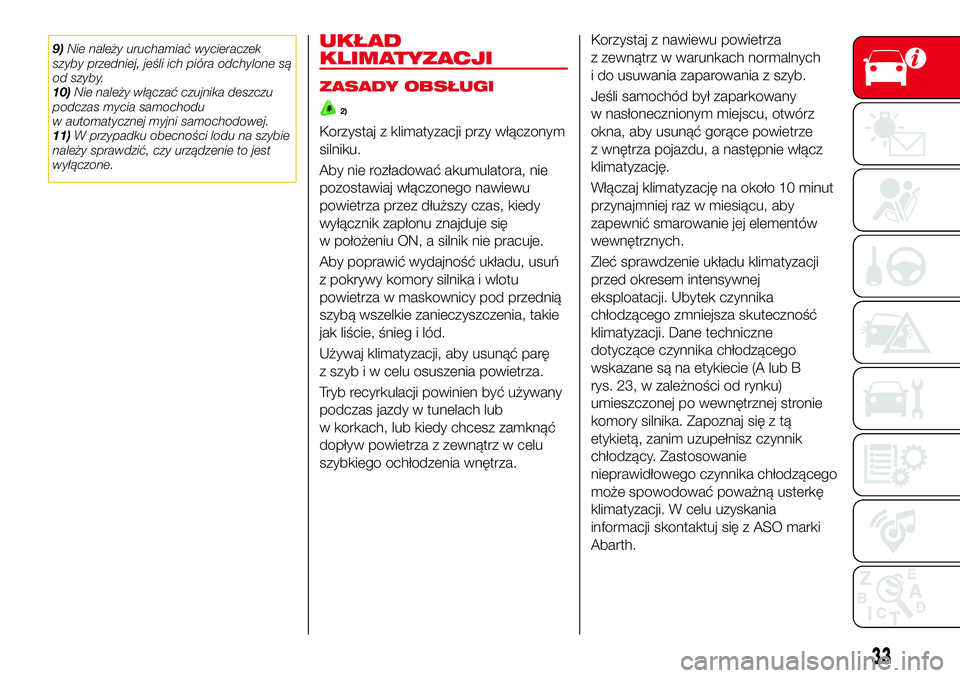

9)Nie należy uruchamiać wycieraczek
szyby przedniej, jeśli ich pióra odchylone są
od szyby.
10)Nie należy włączać czujnika deszczu
podczas mycia samochodu
w automatycznej myjni samochodowej.
11)W przypadku obecności lodu na szybie
należy sprawdzić, czy urządzenie to jest
wyłączone.UKŁAD
KLIMATYZACJI
ZASADY OBSŁUGI
2)
Korzystaj z klimatyzacji przy włączonym
silniku.
Aby nie rozładować akumulatora, nie
pozostawiaj włączonego nawiewu
powietrza przez dłuższy czas, kiedy
wyłącznik zapłonu znajduje się
w położeniu ON, a silnik nie pracuje.
Aby poprawić wydajność układu, usuń
z pokrywy komory silnika i wlotu
powietrza w maskownicy pod przednią
szybą wszelkie zanieczyszczenia, takie
jak liście, śnieg i lód.
Używaj klimatyzacji, aby usunąć parę
z szyb i w celu osuszenia powietrza.
Tryb recyrkulacji powinien być używany
podczas jazdy w tunelach lub
w korkach, lub kiedy chcesz zamknąć
dopływ powietrza z zewnątrz w celu
szybkiego ochłodzenia wnętrza.Korzystaj z nawiewu powietrza
z zewnątrz w warunkach normalnych
i do usuwania zaparowania z szyb.
Jeśli samochód był zaparkowany
w nasłonecznionym miejscu, otwórz
okna, aby usunąć gorące powietrze
z wnętrza pojazdu, a następnie włącz
klimatyzację.
Włączaj klimatyzację na około 10 minut
przynajmniej raz w miesiącu, aby
zapewnić smarowanie jej elementów
wewnętrznych.
Zleć sprawdzenie układu klimatyzacji
przed okresem intensywnej
eksploatacji. Ubytek czynnika
chłodzącego zmniejsza skuteczność

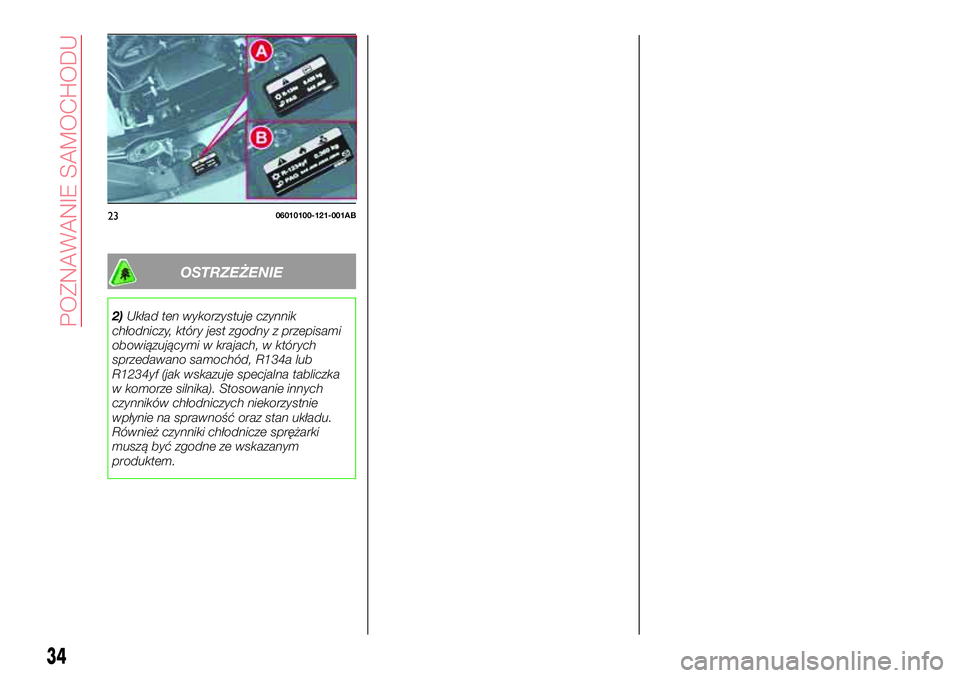

klimatyzacji. Dane techniczne
dotyczące czynnika chłodzącego
wskazane są na etykiecie (A lub B
rys. 23, w zależności od rynku)
umieszczonej po wewnętrznej stronie
komory silnika. Zapoznaj się z tą
etykietą, zanim uzupełnisz czynnik
chłodzący. Zastosowanie
nieprawidłowego czynnika chłodzącego
może spowodować poważną usterkę
klimatyzacji. W celu uzyskania
informacji skontaktuj się z ASO marki
Abarth.
33

OSTRZEŻENIE
2)Układ ten wykorzystuje czynnik
chłodniczy, który jest zgodny z przepisami
obowiązującymi w krajach, w których
sprzedawano samochód, R134a lub
R1234yf (jak wskazuje specjalna tabliczka
w komorze silnika). Stosowanie innych
czynników chłodniczych niekorzystnie
wpłynie na sprawność oraz stan układu.
Również czynniki chłodnicze sprężarki
muszą być zgodne ze wskazanym
produktem.
2306010100-121-001AB
34
POZNAWANIE SAMOCHODU

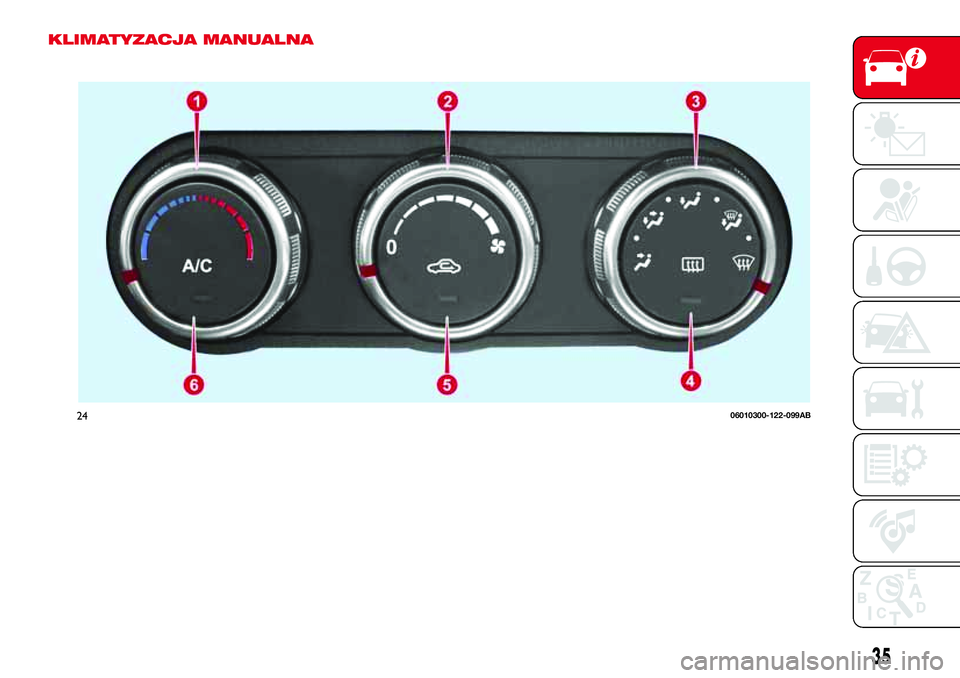

KLIMATYZACJA MANUALNA
2406010300-122-099AB
35

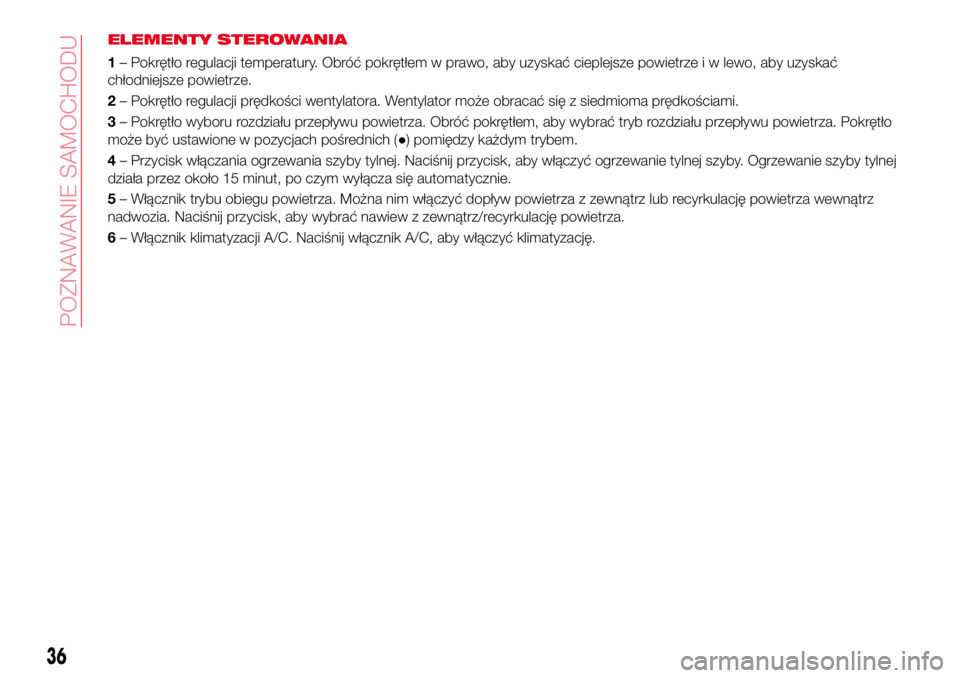

ELEMENTY STEROWANIA
1– Pokrętło regulacji temperatury. Obróć pokrętłem w prawo, aby uzyskać cieplejsze powietrze i w lewo, aby uzyskać
chłodniejsze powietrze.
2– Pokrętło regulacji prędkości wentylatora. Wentylator może obracać się z siedmioma prędkościami.
3– Pokrętło wyboru rozdziału przepływu powietrza. Obróć pokrętłem, aby wybrać tryb rozdziału przepływu powietrza. Pokrętło
może być ustawione w pozycjach pośrednich (●) pomiędzy każdym trybem.
4– Przycisk włączania ogrzewania szyby tylnej. Naciśnij przycisk, aby włączyć ogrzewanie tylnej szyby. Ogrzewanie szyby tylnej
działa przez około 15 minut, po czym wyłącza się automatycznie.
5– Włącznik trybu obiegu powietrza. Można nim włączyć dopływ powietrza z zewnątrz lub recyrkulację powietrza wewnątrz
nadwozia. Naciśnij przycisk, aby wybrać nawiew z zewnątrz/recyrkulację powietrza.
6– Włącznik klimatyzacji A/C. Naciśnij włącznik A/C, aby włączyć klimatyzację.
36
POZNAWANIE SAMOCHODU

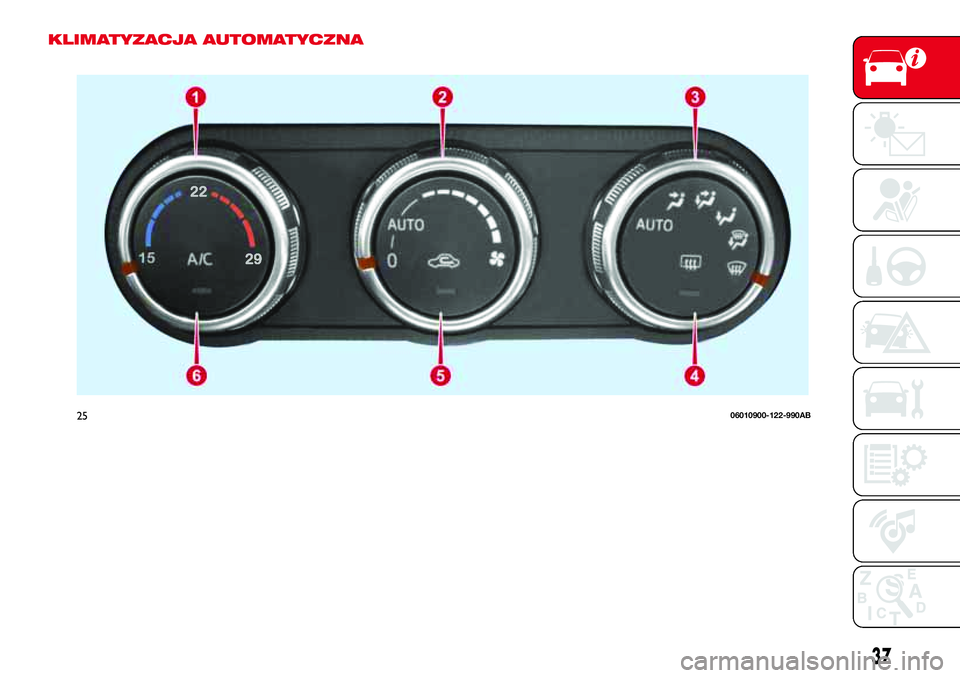

KLIMATYZACJA AUTOMATYCZNA
2506010900-122-990AB
37

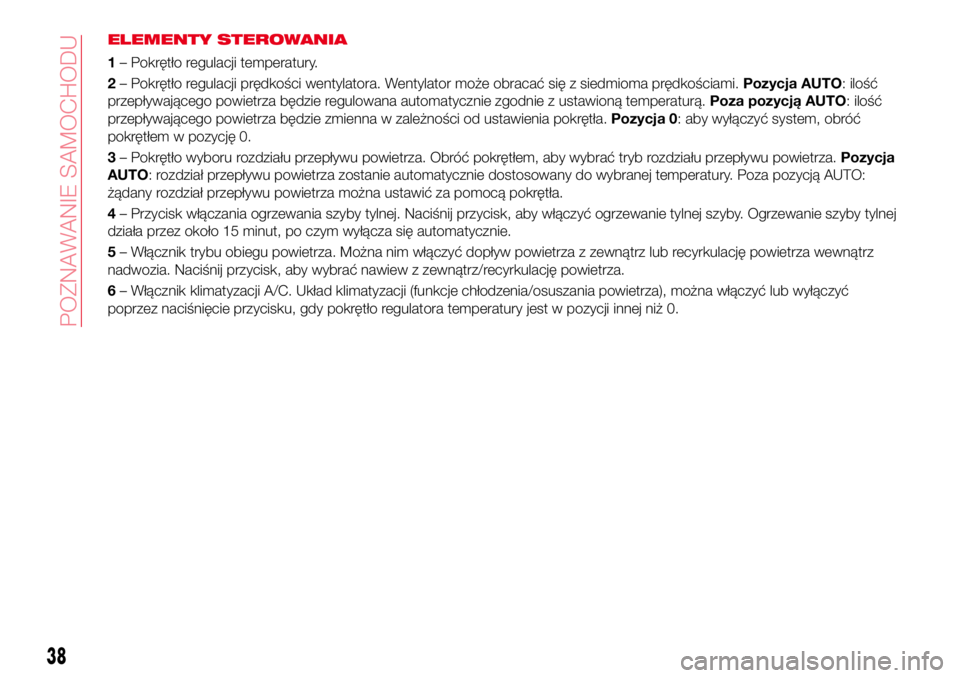

ELEMENTY STEROWANIA
1– Pokrętło regulacji temperatury.
2– Pokrętło regulacji prędkości wentylatora. Wentylator może obracać się z siedmioma prędkościami.Pozycja AUTO: ilość
przepływającego powietrza będzie regulowana automatycznie zgodnie z ustawioną temperaturą.Poza pozycją AUTO: ilość
przepływającego powietrza będzie zmienna w zależności od ustawienia pokrętła.Pozycja 0: aby wyłączyć system, obróć
pokrętłem w pozycję 0.
3– Pokrętło wyboru rozdziału przepływu powietrza. Obróć pokrętłem, aby wybrać tryb rozdziału przepływu powietrza.Pozycja
AUTO: rozdział przepływu powietrza zostanie automatycznie dostosowany do wybranej temperatury. Poza pozycją AUTO:
żądany rozdział przepływu powietrza można ustawić za pomocą pokrętła.
4– Przycisk włączania ogrzewania szyby tylnej. Naciśnij przycisk, aby włączyć ogrzewanie tylnej szyby. Ogrzewanie szyby tylnej
działa przez około 15 minut, po czym wyłącza się automatycznie.
5– Włącznik trybu obiegu powietrza. Można nim włączyć dopływ powietrza z zewnątrz lub recyrkulację powietrza wewnątrz
nadwozia. Naciśnij przycisk, aby wybrać nawiew z zewnątrz/recyrkulację powietrza.
6– Włącznik klimatyzacji A/C. Układ klimatyzacji (funkcje chłodzenia/osuszania powietrza), można włączyć lub wyłączyć
poprzez naciśnięcie przycisku, gdy pokrętło regulatora temperatury jest w pozycji innej niż 0.
38
POZNAWANIE SAMOCHODU
