2016 Abarth 124 Spider Instrukcja obsługi (in Polish)

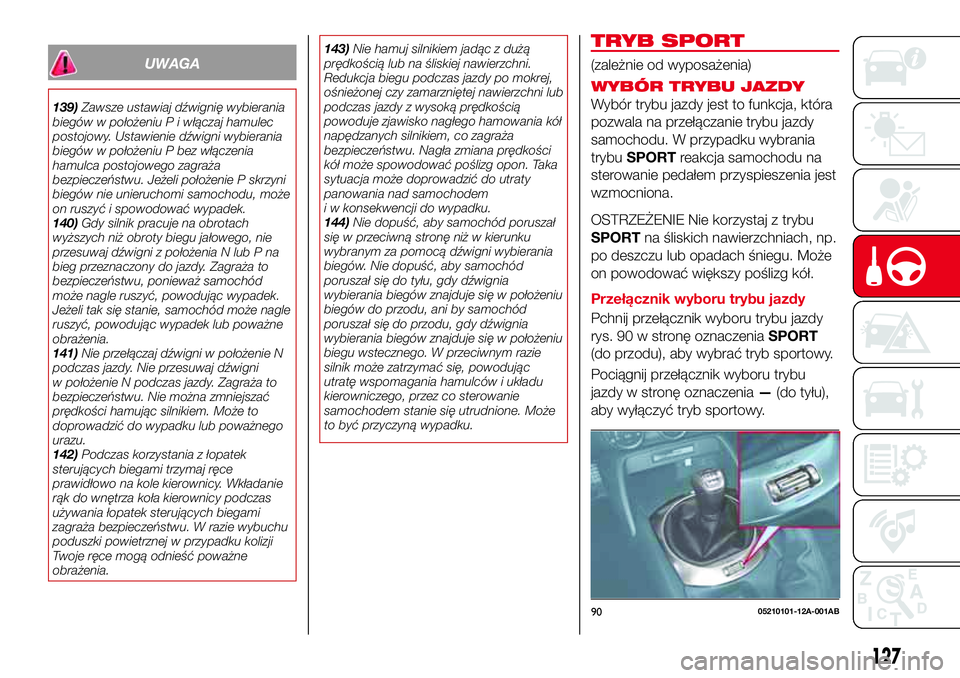

UWAGA
139)Zawsze ustawiaj dźwignię wybierania
biegów w położeniu P i włączaj hamulec
postojowy. Ustawienie dźwigni wybierania
biegów w położeniu P bez włączenia
hamulca postojowego zagraża
bezpieczeństwu. Jeżeli położenie P skrzyni
biegów nie unieruchomi samochodu, może
on ruszyć i spowodować wypadek.
140)Gdy silnik pracuje na obrotach
wyższych niż obroty biegu jałowego, nie
przesuwaj dźwigni z położenia N lub P na
bieg przeznaczony do jazdy. Zagraża to
bezpieczeństwu, ponieważ samochód
może nagle ruszyć, powodując wypadek.
Jeżeli tak się stanie, samochód może nagle
ruszyć, powodując wypadek lub poważne
obrażenia.
141)Nie przełączaj dźwigni w położenie N
podczas jazdy. Nie przesuwaj dźwigni
w położenie N podczas jazdy. Zagraża to
bezpieczeństwu. Nie można zmniejszać
prędkości hamując silnikiem. Może to
doprowadzić do wypadku lub poważnego
urazu.
142)Podczas korzystania z łopatek
sterujących biegami trzymaj ręce
prawidłowo na kole kierownicy. Wkładanie
rąk do wnętrza koła kierownicy podczas
używania łopatek sterujących biegami
zagraża bezpieczeństwu. W razie wybuchu
poduszki powietrznej w przypadku kolizji
Twoje ręce mogą odnieść poważne
obrażenia.143)Nie hamuj silnikiem jadąc z dużą
prędkością lub na śliskiej nawierzchni.
Redukcja biegu podczas jazdy po mokrej,
ośnieżonej czy zamarzniętej nawierzchni lub
podczas jazdy z wysoką prędkością
powoduje zjawisko nagłego hamowania kół
napędzanych silnikiem, co zagraża
bezpieczeństwu. Nagła zmiana prędkości
kół może spowodować poślizg opon. Taka
sytuacja może doprowadzić do utraty
panowania nad samochodem
i w konsekwencji do wypadku.
144)Nie dopuść, aby samochód poruszał
się w przeciwną stronę niż w kierunku
wybranym za pomocą dźwigni wybierania
biegów. Nie dopuść, aby samochód
poruszał się do tyłu, gdy dźwignia
wybierania biegów znajduje się w położeniu
biegów do przodu, ani by samochód
poruszał się do przodu, gdy dźwignia
wybierania biegów znajduje się w położeniu
biegu wstecznego. W przeciwnym razie
silnik może zatrzymać się, powodując
utratę wspomagania hamulców i układu
kierowniczego, przez co sterowanie
samochodem stanie się utrudnione. Może
to być przyczyną wypadku.
TRYB SPORT
(zależnie od wyposażenia)
WYBÓR TRYBU JAZDY
Wybór trybu jazdy jest to funkcja, która
pozwala na przełączanie trybu jazdy
samochodu. W przypadku wybrania
trybuSPORTreakcja samochodu na
sterowanie pedałem przyspieszenia jest
wzmocniona.
OSTRZEŻENIE Nie korzystaj z trybu
SPORTna śliskich nawierzchniach, np.
po deszczu lub opadach śniegu. Może
on powodować większy poślizg kół.
Przełącznik wyboru trybu jazdy
Pchnij przełącznik wyboru trybu jazdy
rys. 90 w stronę oznaczeniaSPORT
(do przodu), aby wybrać tryb sportowy.
Pociągnij przełącznik wyboru trybu
jazdy w stronę oznaczenia—(do tyłu),
aby wyłączyć tryb sportowy.
9005210101-12A-001AB
127

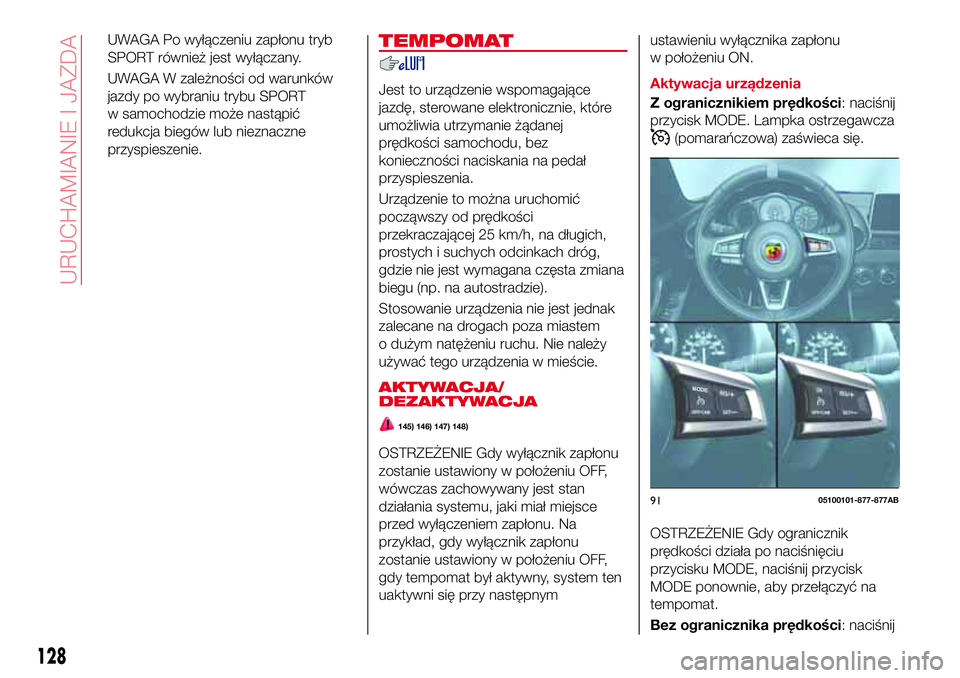

UWAGA Po wyłączeniu zapłonu tryb
SPORT również jest wyłączany.
UWAGA W zależności od warunków
jazdy po wybraniu trybu SPORT
w samochodzie może nastąpić
redukcja biegów lub nieznaczne
przyspieszenie.TEMPOMAT
Jest to urządzenie wspomagające
jazdę, sterowane elektronicznie, które
umożliwia utrzymanie żądanej
prędkości samochodu, bez
konieczności naciskania na pedał
przyspieszenia.
Urządzenie to można uruchomić
począwszy od prędkości
przekraczającej 25 km/h, na długich,
prostych i suchych odcinkach dróg,
gdzie nie jest wymagana częsta zmiana
biegu (np. na autostradzie).
Stosowanie urządzenia nie jest jednak
zalecane na drogach poza miastem
o dużym natężeniu ruchu. Nie należy
używać tego urządzenia w mieście.
AKTYWACJA/
DEZAKTYWACJA
145) 146) 147) 148)
OSTRZEŻENIE Gdy wyłącznik zapłonu
zostanie ustawiony w położeniu OFF,
wówczas zachowywany jest stan
działania systemu, jaki miał miejsce
przed wyłączeniem zapłonu. Na
przykład, gdy wyłącznik zapłonu
zostanie ustawiony w położeniu OFF,
gdy tempomat był aktywny, system ten
uaktywni się przy następnymustawieniu wyłącznika zapłonu
w położeniu ON.
Aktywacja urządzenia
Z ogranicznikiem prędkości: naciśnij
przycisk MODE. Lampka ostrzegawcza
(pomarańczowa) zaświeca się.
OSTRZEŻENIE Gdy ogranicznik
prędkości działa po naciśnięciu
przycisku MODE, naciśnij przycisk
MODE ponownie, aby przełączyć na
tempomat.
Bez ogranicznika prędkości: naciśnij
9105100101-877-877AB
128
URUCHAMIANIE I JAZDA

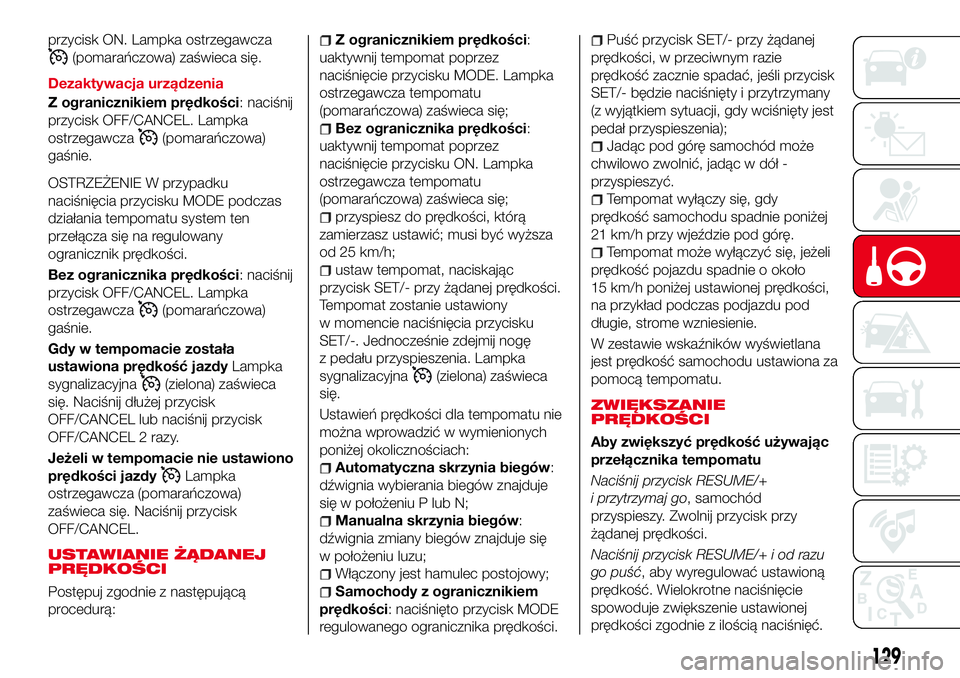

przycisk ON. Lampka ostrzegawcza
(pomarańczowa) zaświeca się.
Dezaktywacja urządzenia
Z ogranicznikiem prędkości: naciśnij
przycisk OFF/CANCEL. Lampka
ostrzegawcza
(pomarańczowa)
gaśnie.
OSTRZEŻENIE W przypadku
naciśnięcia przycisku MODE podczas
działania tempomatu system ten
przełącza się na regulowany
ogranicznik prędkości.
Bez ogranicznika prędkości: naciśnij
przycisk OFF/CANCEL. Lampka
ostrzegawcza
(pomarańczowa)
gaśnie.
Gdy w tempomacie została
ustawiona prędkość jazdyLampka
sygnalizacyjna
(zielona) zaświeca
się. Naciśnij dłużej przycisk
OFF/CANCEL lub naciśnij przycisk
OFF/CANCEL 2 razy.
Jeżeli w tempomacie nie ustawiono
prędkości jazdy
Lampka
ostrzegawcza (pomarańczowa)
zaświeca się. Naciśnij przycisk
OFF/CANCEL.
USTAWIANIE ŻĄDANEJ
PRĘDKOŚCI
Postępuj zgodnie z następującą
procedurą:
Z ogranicznikiem prędkości:
uaktywnij tempomat poprzez
naciśnięcie przycisku MODE. Lampka
ostrzegawcza tempomatu
(pomarańczowa) zaświeca się;
Bez ogranicznika prędkości:
uaktywnij tempomat poprzez
naciśnięcie przycisku ON. Lampka
ostrzegawcza tempomatu
(pomarańczowa) zaświeca się;
przyspiesz do prędkości, którą
zamierzasz ustawić; musi być wyższa
od 25 km/h;
ustaw tempomat, naciskając
przycisk SET/- przy żądanej prędkości.
Tempomat zostanie ustawiony
w momencie naciśnięcia przycisku
SET/-. Jednocześnie zdejmij nogę
z pedału przyspieszenia. Lampka
sygnalizacyjna
(zielona) zaświeca
się.
Ustawień prędkości dla tempomatu nie
można wprowadzić w wymienionych
poniżej okolicznościach:
Automatyczna skrzynia biegów:
dźwignia wybierania biegów znajduje
się w położeniu P lub N;
Manualna skrzynia biegów:
dźwignia zmiany biegów znajduje się
w położeniu luzu;
Włączony jest hamulec postojowy;
Samochody z ogranicznikiem
prędkości: naciśnięto przycisk MODE
regulowanego ogranicznika prędkości.
Puść przycisk SET/- przy żądanej
prędkości, w przeciwnym razie
prędkość zacznie spadać, jeśli przycisk
SET/- będzie naciśnięty i przytrzymany
(z wyjątkiem sytuacji, gdy wciśnięty jest
pedał przyspieszenia);
Jadąc pod górę samochód może
chwilowo zwolnić, jadąc w dół -
przyspieszyć.
Tempomat wyłączy się, gdy
prędkość samochodu spadnie poniżej
21 km/h przy wjeździe pod górę.
Tempomat może wyłączyć się, jeżeli
prędkość pojazdu spadnie o około
15 km/h poniżej ustawionej prędkości,
na przykład podczas podjazdu pod
długie, strome wzniesienie.
W zestawie wskaźników wyświetlana
jest prędkość samochodu ustawiona za
pomocą tempomatu.
ZWIĘKSZANIE
PRĘDKOŚCI
Aby zwiększyć prędkość używając
przełącznika tempomatu
Naciśnij przycisk RESUME/+
i przytrzymaj go, samochód
przyspieszy. Zwolnij przycisk przy
żądanej prędkości.
Naciśnij przycisk RESUME/+ i od razu
go puść, aby wyregulować ustawioną
prędkość. Wielokrotne naciśnięcie
spowoduje zwiększenie ustawionej
prędkości zgodnie z ilością naciśnięć.
129

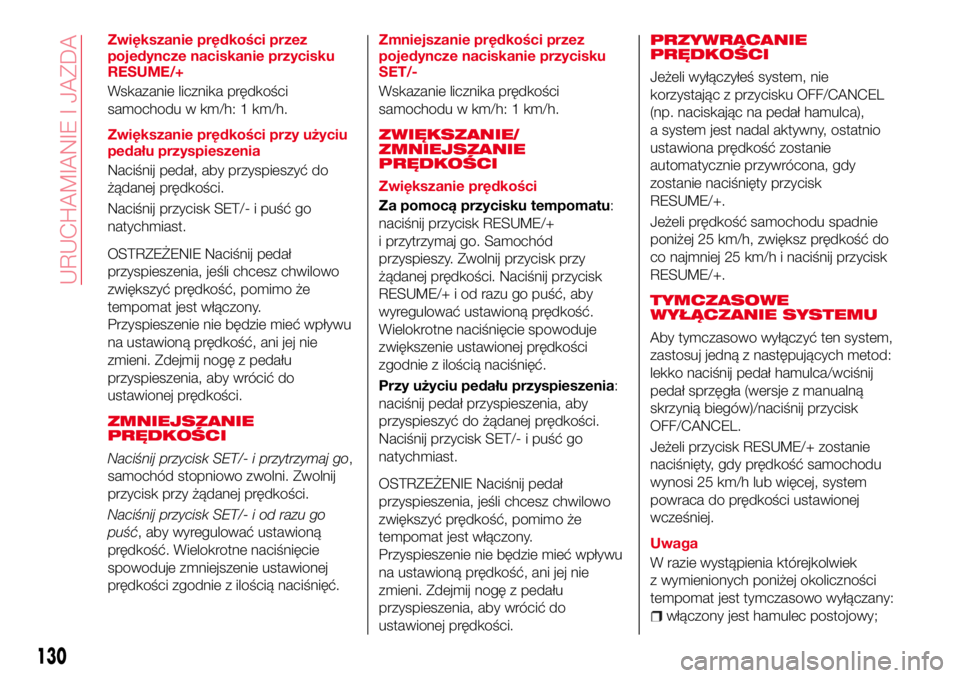

Zwiększanie prędkości przez
pojedyncze naciskanie przycisku
RESUME/+
Wskazanie licznika prędkości
samochodu w km/h: 1 km/h.
Zwiększanie prędkości przy użyciu
pedału przyspieszenia
Naciśnij pedał, aby przyspieszyć do
żądanej prędkości.
Naciśnij przycisk SET/- i puść go
natychmiast.
OSTRZEŻENIE Naciśnij pedał
przyspieszenia, jeśli chcesz chwilowo
zwiększyć prędkość, pomimo że
tempomat jest włączony.
Przyspieszenie nie będzie mieć wpływu
na ustawioną prędkość, ani jej nie
zmieni. Zdejmij nogę z pedału
przyspieszenia, aby wrócić do
ustawionej prędkości.
ZMNIEJSZANIE
PRĘDKOŚCI
Naciśnij przycisk SET/- i przytrzymaj go,
samochód stopniowo zwolni. Zwolnij
przycisk przy żądanej prędkości.
Naciśnij przycisk SET/- i od razu go
puść, aby wyregulować ustawioną
prędkość. Wielokrotne naciśnięcie
spowoduje zmniejszenie ustawionej
prędkości zgodnie z ilością naciśnięć.Zmniejszanie prędkości przez
pojedyncze naciskanie przycisku
SET/-
Wskazanie licznika prędkości
samochodu w km/h: 1 km/h.
ZWIĘKSZANIE/
ZMNIEJSZANIE
PRĘDKOŚCI
Zwiększanie prędkości
Za pomocą przycisku tempomatu:
naciśnij przycisk RESUME/+
i przytrzymaj go. Samochód
przyspieszy. Zwolnij przycisk przy
żądanej prędkości. Naciśnij przycisk
RESUME/+ i od razu go puść, aby
wyregulować ustawioną prędkość.
Wielokrotne naciśnięcie spowoduje
zwiększenie ustawionej prędkości
zgodnie z ilością naciśnięć.
Przy użyciu pedału przyspieszenia:
naciśnij pedał przyspieszenia, aby
przyspieszyć do żądanej prędkości.
Naciśnij przycisk SET/- i puść go
natychmiast.
OSTRZEŻENIE Naciśnij pedał
przyspieszenia, jeśli chcesz chwilowo
zwiększyć prędkość, pomimo że
tempomat jest włączony.
Przyspieszenie nie będzie mieć wpływu
na ustawioną prędkość, ani jej nie
zmieni. Zdejmij nogę z pedału
przyspieszenia, aby wrócić do
ustawionej prędkości.PRZYWRACANIE
PRĘDKOŚCI
Jeżeli wyłączyłeś system, nie
korzystając z przycisku OFF/CANCEL
(np. naciskając na pedał hamulca),
a system jest nadal aktywny, ostatnio
ustawiona prędkość zostanie
automatycznie przywrócona, gdy
zostanie naciśnięty przycisk
RESUME/+.
Jeżeli prędkość samochodu spadnie
poniżej 25 km/h, zwiększ prędkość do
co najmniej 25 km/h i naciśnij przycisk
RESUME/+.
TYMCZASOWE
WYŁĄCZANIE SYSTEMU
Aby tymczasowo wyłączyć ten system,
zastosuj jedną z następujących metod:
lekko naciśnij pedał hamulca/wciśnij
pedał sprzęgła (wersje z manualną
skrzynią biegów)/naciśnij przycisk
OFF/CANCEL.
Jeżeli przycisk RESUME/+ zostanie
naciśnięty, gdy prędkość samochodu
wynosi 25 km/h lub więcej, system
powraca do prędkości ustawionej
wcześniej.
Uwaga
W razie wystąpienia którejkolwiek
z wymienionych poniżej okoliczności
tempomat jest tymczasowo wyłączany:
włączony jest hamulec postojowy;
130
URUCHAMIANIE I JAZDA

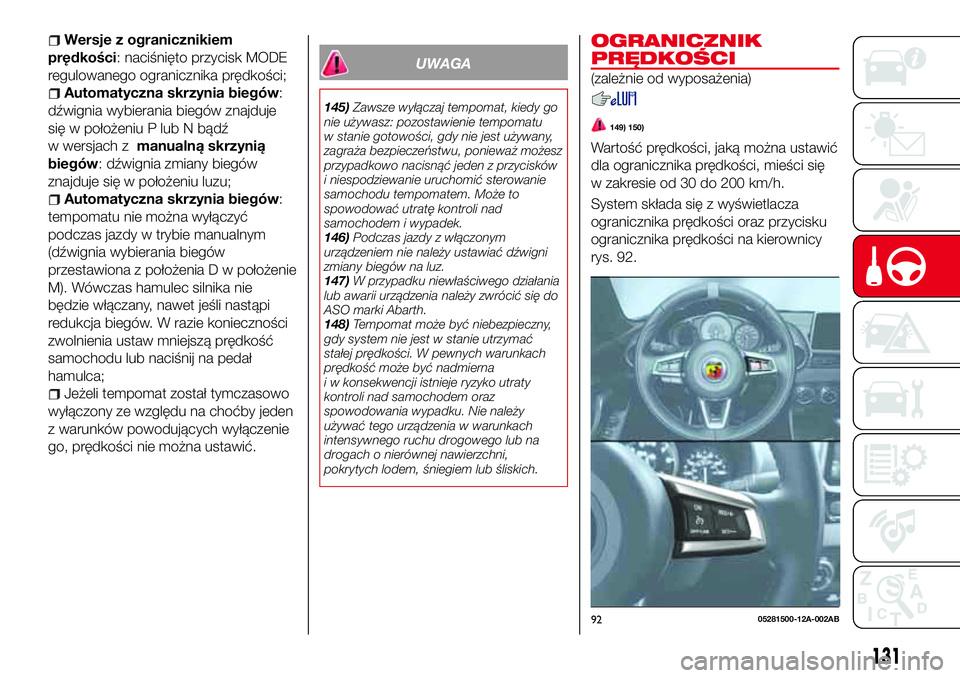

Wersje z ogranicznikiem
prędkości: naciśnięto przycisk MODE
regulowanego ogranicznika prędkości;
Automatyczna skrzynia biegów:
dźwignia wybierania biegów znajduje
się w położeniu P lub N bądź
w wersjach zmanualną skrzynią
biegów: dźwignia zmiany biegów
znajduje się w położeniu luzu;
Automatyczna skrzynia biegów:
tempomatu nie można wyłączyć
podczas jazdy w trybie manualnym
(dźwignia wybierania biegów
przestawiona z położenia D w położenie
M). Wówczas hamulec silnika nie
będzie włączany, nawet jeśli nastąpi
redukcja biegów. W razie konieczności
zwolnienia ustaw mniejszą prędkość
samochodu lub naciśnij na pedał
hamulca;
Jeżeli tempomat został tymczasowo
wyłączony ze względu na choćby jeden
z warunków powodujących wyłączenie
go, prędkości nie można ustawić.
UWAGA
145)Zawsze wyłączaj tempomat, kiedy go
nie używasz: pozostawienie tempomatu
w stanie gotowości, gdy nie jest używany,
zagraża bezpieczeństwu, ponieważ możesz
przypadkowo nacisnąć jeden z przycisków
i niespodziewanie uruchomić sterowanie
samochodu tempomatem. Może to
spowodować utratę kontroli nad
samochodem i wypadek.
146)Podczas jazdy z włączonym
urządzeniem nie należy ustawiać dźwigni
zmiany biegów na luz.
147)W przypadku niewłaściwego działania
lub awarii urządzenia należy zwrócić się do
ASO marki Abarth.
148)Tempomat może być niebezpieczny,
gdy system nie jest w stanie utrzymać
stałej prędkości. W pewnych warunkach
prędkość może być nadmierna
i w konsekwencji istnieje ryzyko utraty
kontroli nad samochodem oraz
spowodowania wypadku. Nie należy
używać tego urządzenia w warunkach
intensywnego ruchu drogowego lub na
drogach o nierównej nawierzchni,
pokrytych lodem, śniegiem lub śliskich.
OGRANICZNIK
PRĘDKOŚCI
(zależnie od wyposażenia)
149) 150)
Wartość prędkości, jaką można ustawić
dla ogranicznika prędkości, mieści się
w zakresie od 30 do 200 km/h.
System składa się z wyświetlacza
ogranicznika prędkości oraz przycisku
ogranicznika prędkości na kierownicy
rys. 92.
9205281500-12A-002AB
131

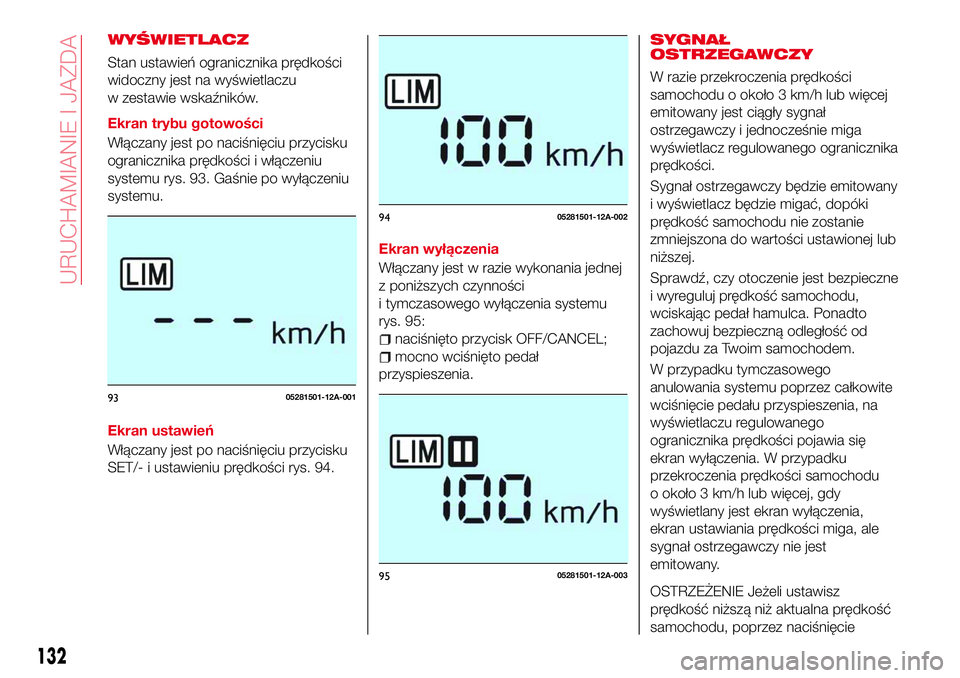

WYŚWIETLACZ
Stan ustawień ogranicznika prędkości
widoczny jest na wyświetlaczu
w zestawie wskaźników.
Ekran trybu gotowości
Włączany jest po naciśnięciu przycisku
ogranicznika prędkości i włączeniu
systemu rys. 93. Gaśnie po wyłączeniu
systemu.
Ekran ustawień
Włączany jest po naciśnięciu przycisku
SET/- i ustawieniu prędkości rys. 94.Ekran wyłączenia
Włączany jest w razie wykonania jednej
z poniższych czynności
i tymczasowego wyłączenia systemu
rys. 95:
naciśnięto przycisk OFF/CANCEL;
mocno wciśnięto pedał
przyspieszenia.
SYGNAŁ
OSTRZEGAWCZY
W razie przekroczenia prędkości
samochodu o około 3 km/h lub więcej
emitowany jest ciągły sygnał
ostrzegawczy i jednocześnie miga
wyświetlacz regulowanego ogranicznika
prędkości.
Sygnał ostrzegawczy będzie emitowany
i wyświetlacz będzie migać, dopóki
prędkość samochodu nie zostanie
zmniejszona do wartości ustawionej lub
niższej.
Sprawdź, czy otoczenie jest bezpieczne
i wyreguluj prędkość samochodu,
wciskając pedał hamulca. Ponadto
zachowuj bezpieczną odległość od
pojazdu za Twoim samochodem.
W przypadku tymczasowego
anulowania systemu poprzez całkowite
wciśnięcie pedału przyspieszenia, na
wyświetlaczu regulowanego
ogranicznika prędkości pojawia się
ekran wyłączenia. W przypadku
przekroczenia prędkości samochodu
o około 3 km/h lub więcej, gdy
wyświetlany jest ekran wyłączenia,
ekran ustawiania prędkości miga, ale
sygnał ostrzegawczy nie jest
emitowany.
OSTRZEŻENIE Jeżeli ustawisz
prędkość niższą niż aktualna prędkość
samochodu, poprzez naciśnięcie
9305281501-12A-001
9405281501-12A-002
9505281501-12A-003
132
URUCHAMIANIE I JAZDA

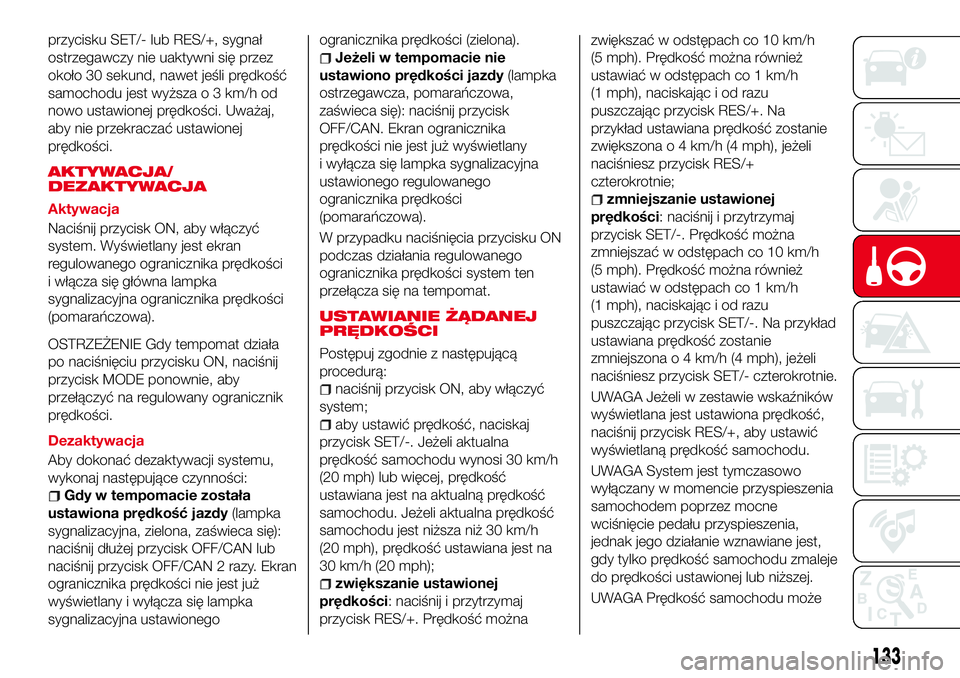

przycisku SET/- lub RES/+, sygnał
ostrzegawczy nie uaktywni się przez
około 30 sekund, nawet jeśli prędkość
samochodu jest wyższa o 3 km/h od
nowo ustawionej prędkości. Uważaj,
aby nie przekraczać ustawionej
prędkości.
AKTYWACJA/
DEZAKTYWACJA
Aktywacja
Naciśnij przycisk ON, aby włączyć
system. Wyświetlany jest ekran
regulowanego ogranicznika prędkości
i włącza się główna lampka
sygnalizacyjna ogranicznika prędkości
(pomarańczowa).
OSTRZEŻENIE Gdy tempomat działa
po naciśnięciu przycisku ON, naciśnij
przycisk MODE ponownie, aby
przełączyć na regulowany ogranicznik
prędkości.
Dezaktywacja
Aby dokonać dezaktywacji systemu,
wykonaj następujące czynności:
Gdy w tempomacie została
ustawiona prędkość jazdy(lampka
sygnalizacyjna, zielona, zaświeca się):
naciśnij dłużej przycisk OFF/CAN lub
naciśnij przycisk OFF/CAN 2 razy. Ekran
ogranicznika prędkości nie jest już
wyświetlany i wyłącza się lampka
sygnalizacyjna ustawionegoogranicznika prędkości (zielona).
Jeżeli w tempomacie nie
ustawiono prędkości jazdy(lampka
ostrzegawcza, pomarańczowa,
zaświeca się): naciśnij przycisk
OFF/CAN. Ekran ogranicznika
prędkości nie jest już wyświetlany
i wyłącza się lampka sygnalizacyjna
ustawionego regulowanego
ogranicznika prędkości
(pomarańczowa).
W przypadku naciśnięcia przycisku ON
podczas działania regulowanego
ogranicznika prędkości system ten
przełącza się na tempomat.
USTAWIANIE ŻĄDANEJ
PRĘDKOŚCI
Postępuj zgodnie z następującą
procedurą:
naciśnij przycisk ON, aby włączyć
system;
aby ustawić prędkość, naciskaj
przycisk SET/-. Jeżeli aktualna
prędkość samochodu wynosi 30 km/h
(20 mph) lub więcej, prędkość
ustawiana jest na aktualną prędkość
samochodu. Jeżeli aktualna prędkość
samochodu jest niższa niż 30 km/h
(20 mph), prędkość ustawiana jest na
30 km/h (20 mph);
zwiększanie ustawionej
prędkości: naciśnij i przytrzymaj
przycisk RES/+. Prędkość możnazwiększać w odstępach co 10 km/h
(5 mph). Prędkość można również
ustawiać w odstępach co 1 km/h
(1 mph), naciskając i od razu
puszczając przycisk RES/+. Na
przykład ustawiana prędkość zostanie
zwiększona o 4 km/h (4 mph), jeżeli
naciśniesz przycisk RES/+
czterokrotnie;
zmniejszanie ustawionej
prędkości: naciśnij i przytrzymaj
przycisk SET/-. Prędkość można
zmniejszać w odstępach co 10 km/h
(5 mph). Prędkość można również
ustawiać w odstępach co 1 km/h
(1 mph), naciskając i od razu
puszczając przycisk SET/-. Na przykład
ustawiana prędkość zostanie
zmniejszona o 4 km/h (4 mph), jeżeli
naciśniesz przycisk SET/- czterokrotnie.
UWAGA Jeżeli w zestawie wskaźników
wyświetlana jest ustawiona prędkość,
naciśnij przycisk RES/+, aby ustawić
wyświetlaną prędkość samochodu.
UWAGA System jest tymczasowo
wyłączany w momencie przyspieszenia
samochodem poprzez mocne
wciśnięcie pedału przyspieszenia,
jednak jego działanie wznawiane jest,
gdy tylko prędkość samochodu zmaleje
do prędkości ustawionej lub niższej.
UWAGA Prędkość samochodu może
133

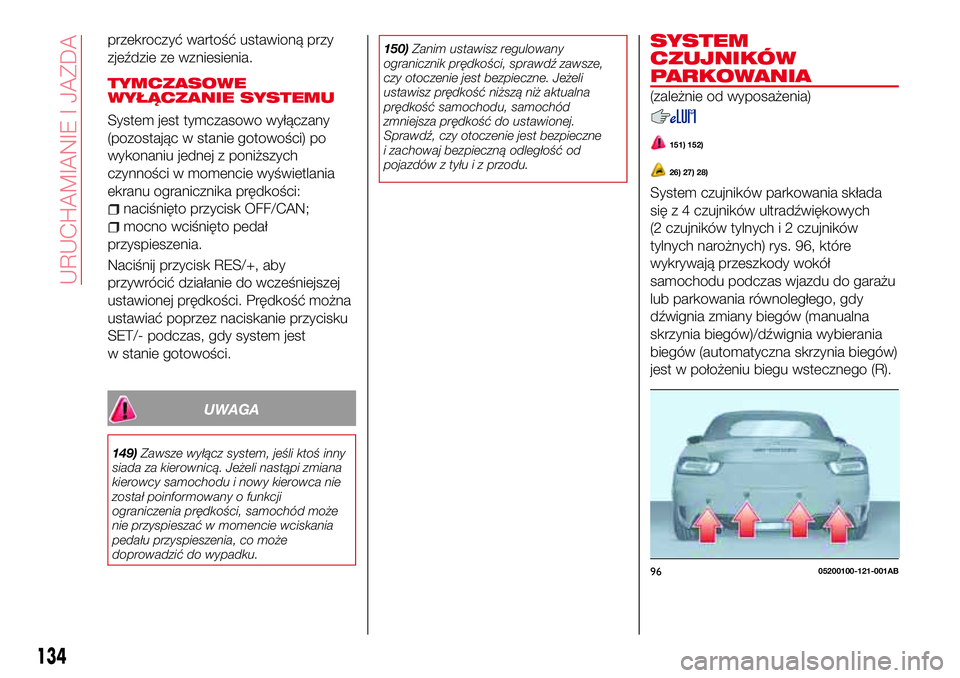

przekroczyć wartość ustawioną przy
zjeździe ze wzniesienia.
TYMCZASOWE
WYŁĄCZANIE SYSTEMU
System jest tymczasowo wyłączany
(pozostając w stanie gotowości) po
wykonaniu jednej z poniższych
czynności w momencie wyświetlania
ekranu ogranicznika prędkości:
naciśnięto przycisk OFF/CAN;
mocno wciśnięto pedał
przyspieszenia.
Naciśnij przycisk RES/+, aby
przywrócić działanie do wcześniejszej
ustawionej prędkości. Prędkość można
ustawiać poprzez naciskanie przycisku
SET/- podczas, gdy system jest
w stanie gotowości.
UWAGA
149)Zawsze wyłącz system, jeśli ktoś inny
siada za kierownicą. Jeżeli nastąpi zmiana
kierowcy samochodu i nowy kierowca nie
został poinformowany o funkcji
ograniczenia prędkości, samochód może
nie przyspieszać w momencie wciskania
pedału przyspieszenia, co może
doprowadzić do wypadku.150)Zanim ustawisz regulowany
ogranicznik prędkości, sprawdź zawsze,
czy otoczenie jest bezpieczne. Jeżeli
ustawisz prędkość niższą niż aktualna
prędkość samochodu, samochód
zmniejsza prędkość do ustawionej.
Sprawdź, czy otoczenie jest bezpieczne
i zachowaj bezpieczną odległość od
pojazdów z tyłu i z przodu.
SYSTEM
CZUJNIKÓW
PARKOWANIA
(zależnie od wyposażenia)
151) 152)
26) 27) 28)
System czujników parkowania składa
się z 4 czujników ultradźwiękowych
(2 czujników tylnych i 2 czujników
tylnych narożnych) rys. 96, które
wykrywają przeszkody wokół
samochodu podczas wjazdu do garażu
lub parkowania równoległego, gdy
dźwignia zmiany biegów (manualna
skrzynia biegów)/dźwignia wybierania
biegów (automatyczna skrzynia biegów)
jest w położeniu biegu wstecznego (R).
9605200100-121-001AB
134
URUCHAMIANIE I JAZDA
