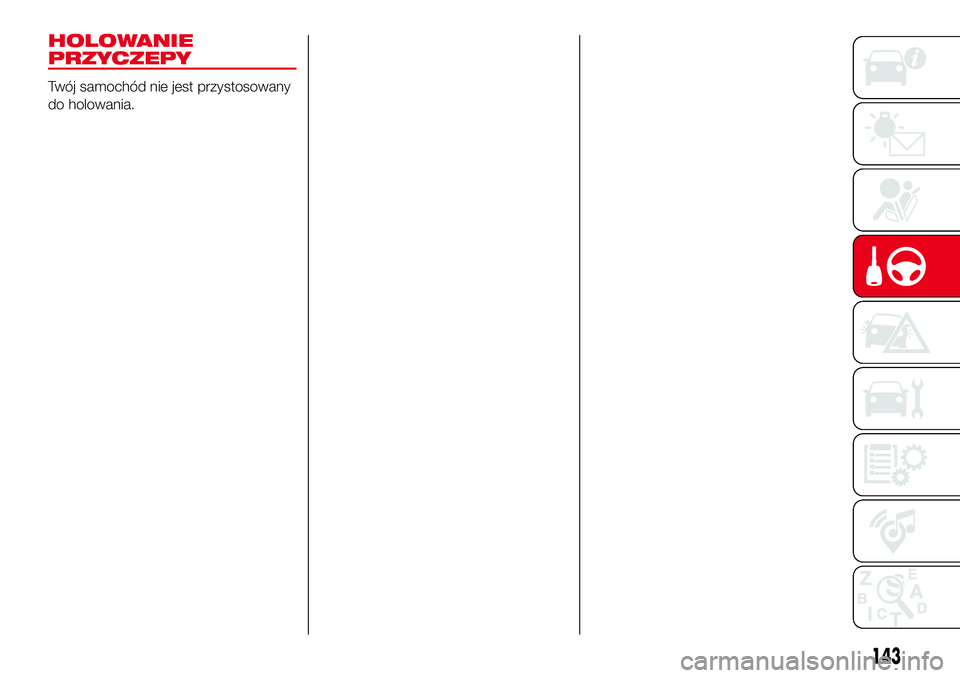

HOLOWANIE
PRZYCZEPY
Twój samochód nie jest przystosowany
do holowania.
143

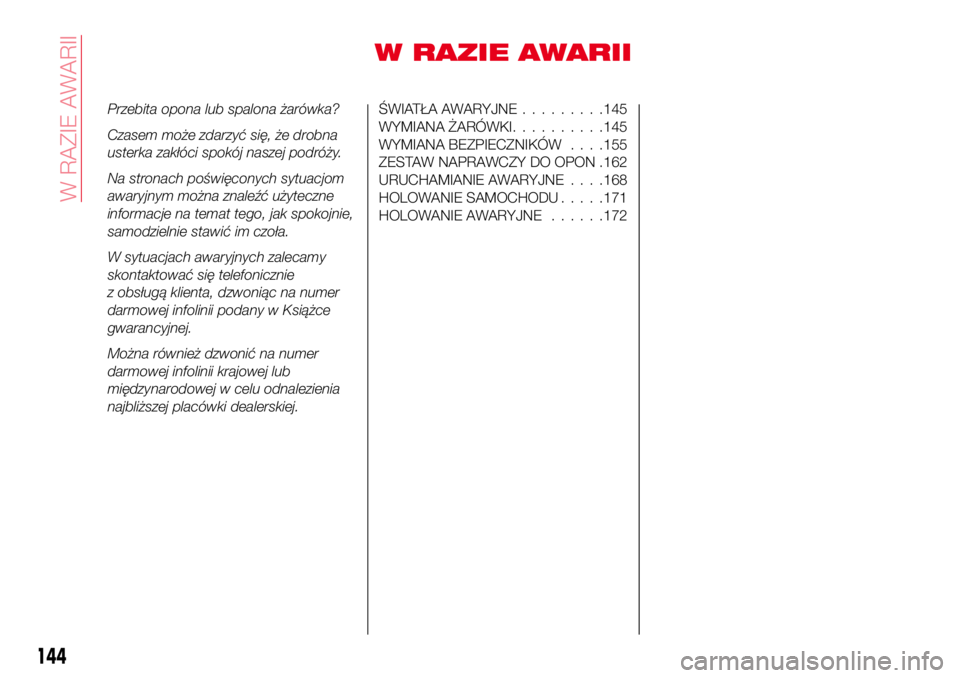

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie,
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą klienta, dzwoniąc na numer
darmowej infolinii podany w Książce
gwarancyjnej.
Można również dzwonić na numer
darmowej infolinii krajowej lub
międzynarodowej w celu odnalezienia
najbliższej placówki dealerskiej.ŚWIATŁA AWARYJNE.........145
WYMIANA ŻARÓWKI..........145
WYMIANA BEZPIECZNIKÓW. . . .155
ZESTAW NAPRAWCZY DO OPON .162
URUCHAMIANIE AWARYJNE. . . .168
HOLOWANIE SAMOCHODU.....171
HOLOWANIE AWARYJNE......172
144
W RAZIE AWARII

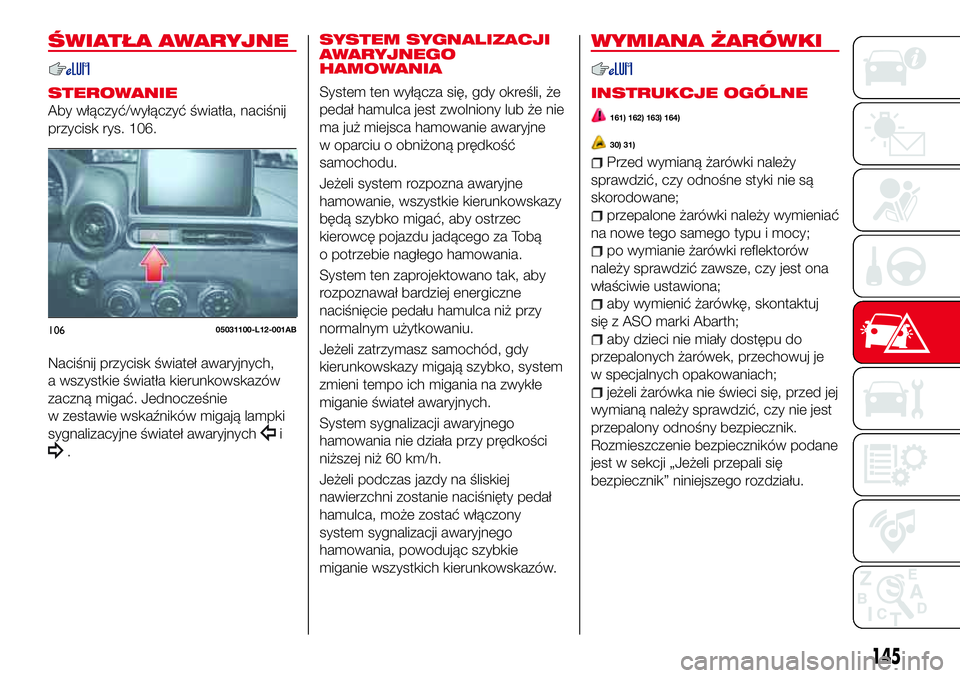

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, naciśnij
przycisk rys. 106.
Naciśnij przycisk świateł awaryjnych,
a wszystkie światła kierunkowskazów
zaczną migać. Jednocześnie
w zestawie wskaźników migają lampki
sygnalizacyjne świateł awaryjnych
i
.
SYSTEM SYGNALIZACJI
AWARYJNEGO
HAMOWANIA
System ten wyłącza się, gdy określi, że
pedał hamulca jest zwolniony lub że nie
ma już miejsca hamowanie awaryjne
w oparciu o obniżoną prędkość
samochodu.
Jeżeli system rozpozna awaryjne
hamowanie, wszystkie kierunkowskazy
będą szybko migać, aby ostrzec
kierowcę pojazdu jadącego za Tobą
o potrzebie nagłego hamowania.
System ten zaprojektowano tak, aby
rozpoznawał bardziej energiczne
naciśnięcie pedału hamulca niż przy
normalnym użytkowaniu.
Jeżeli zatrzymasz samochód, gdy
kierunkowskazy migają szybko, system
zmieni tempo ich migania na zwykłe
miganie świateł awaryjnych.
System sygnalizacji awaryjnego
hamowania nie działa przy prędkości
niższej niż 60 km/h.
Jeżeli podczas jazdy na śliskiej
nawierzchni zostanie naciśnięty pedał
hamulca, może zostać włączony
system sygnalizacji awaryjnego
hamowania, powodując szybkie
miganie wszystkich kierunkowskazów.
WYMIANA ŻARÓWKI
INSTRUKCJE OGÓLNE
161) 162) 163) 164)
30) 31)
Przed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
przepalone żarówki należy wymieniać
na nowe tego samego typu i mocy;
po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
aby wymienić żarówkę, skontaktuj
się z ASO marki Abarth;
aby dzieci nie miały dostępu do
przepalonych żarówek, przechowuj je
w specjalnych opakowaniach;
jeżeli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik.
Rozmieszczenie bezpieczników podane
jest w sekcji „Jeżeli przepali się
bezpiecznik” niniejszego rozdziału.
10605031100-L12-001AB
145

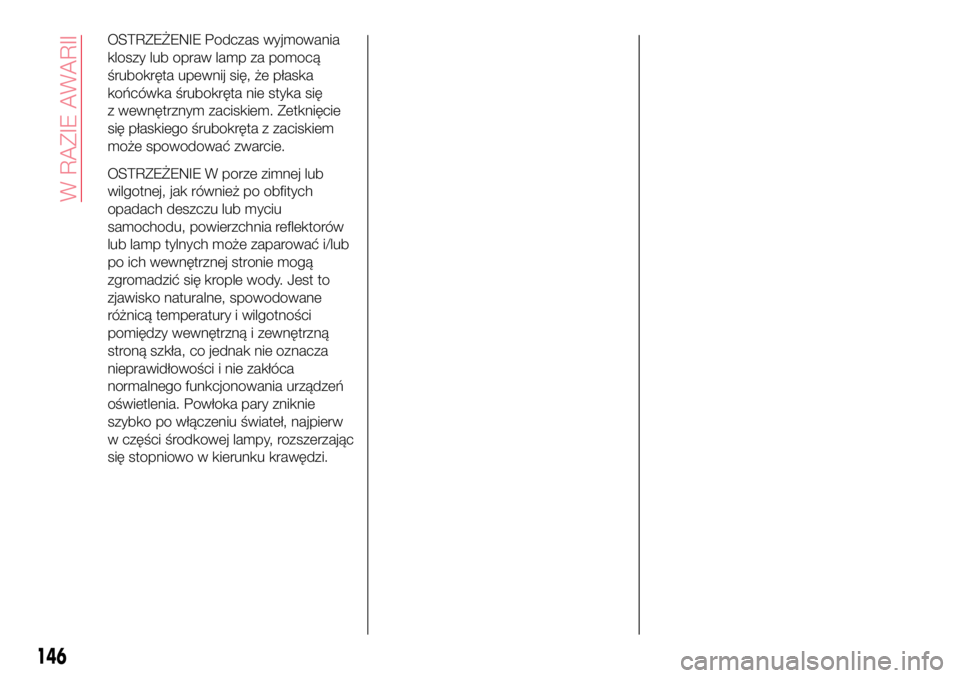

OSTRZEŻENIE Podczas wyjmowania
kloszy lub opraw lamp za pomocą
śrubokręta upewnij się, że płaska
końcówka śrubokręta nie styka się
z wewnętrznym zaciskiem. Zetknięcie
się płaskiego śrubokręta z zaciskiem
może spowodować zwarcie.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
nieprawidłowości i nie zakłóca
normalnego funkcjonowania urządzeń
oświetlenia. Powłoka pary zniknie
szybko po włączeniu świateł, najpierw
w części środkowej lampy, rozszerzając
się stopniowo w kierunku krawędzi.
146
W RAZIE AWARII

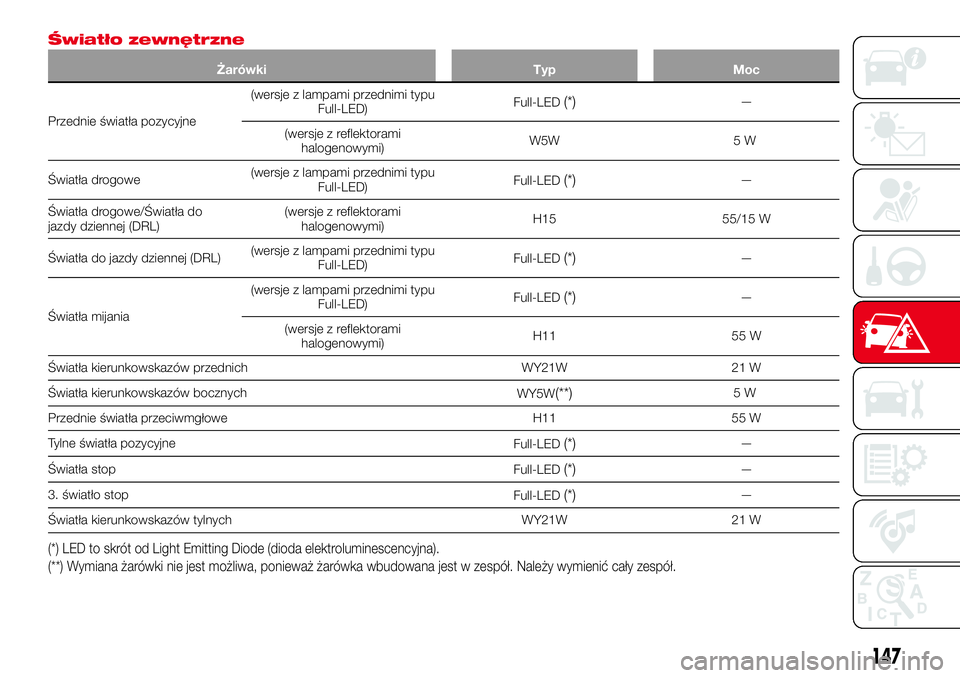

Światło zewnętrzne
Żarówki Typ Moc
Przednie światła pozycyjne(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
(wersje z reflektorami
halogenowymi)W5W 5 W
Światła drogowe(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
Światła drogowe/Światła do
jazdy dziennej (DRL)(wersje z reflektorami
halogenowymi)H15 55/15 W
Światła do jazdy dziennej (DRL)(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
Światła mijania(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
(wersje z reflektorami
halogenowymi)H11 55 W
Światła kierunkowskazów przednich WY21W 21 W
Światła kierunkowskazów bocznych
WY5W
(**)5W
Przednie światła przeciwmgłowe H11 55 W
Tylne światła pozycyjne
Full-LED
(*)—
Światła stop
Full-LED
(*)—
3. światło stop
Full-LED
(*)—
Światła kierunkowskazów tylnych WY21W 21 W
(*) LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).
(**) Wymiana żarówki nie jest możliwa, ponieważ żarówka wbudowana jest w zespół. Należy wymienić cały zespół.
147

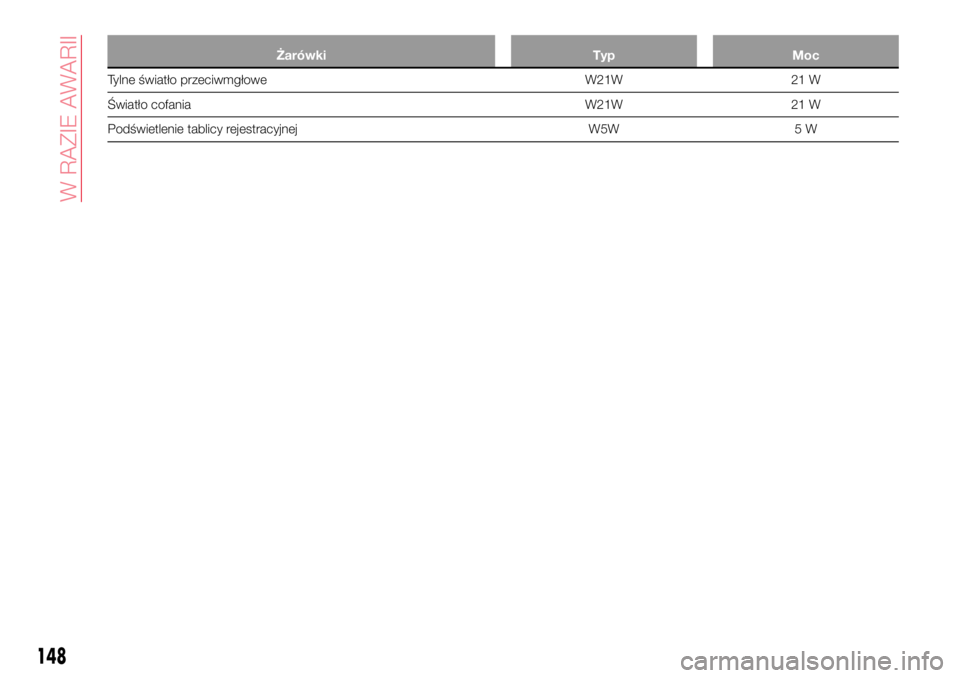

Żarówki Typ Moc
Tylne światło przeciwmgłowe W21W 21 W
Światło cofania W21W 21 W
Podświetlenie tablicy rejestracyjnej W5W 5 W
148
W RAZIE AWARII

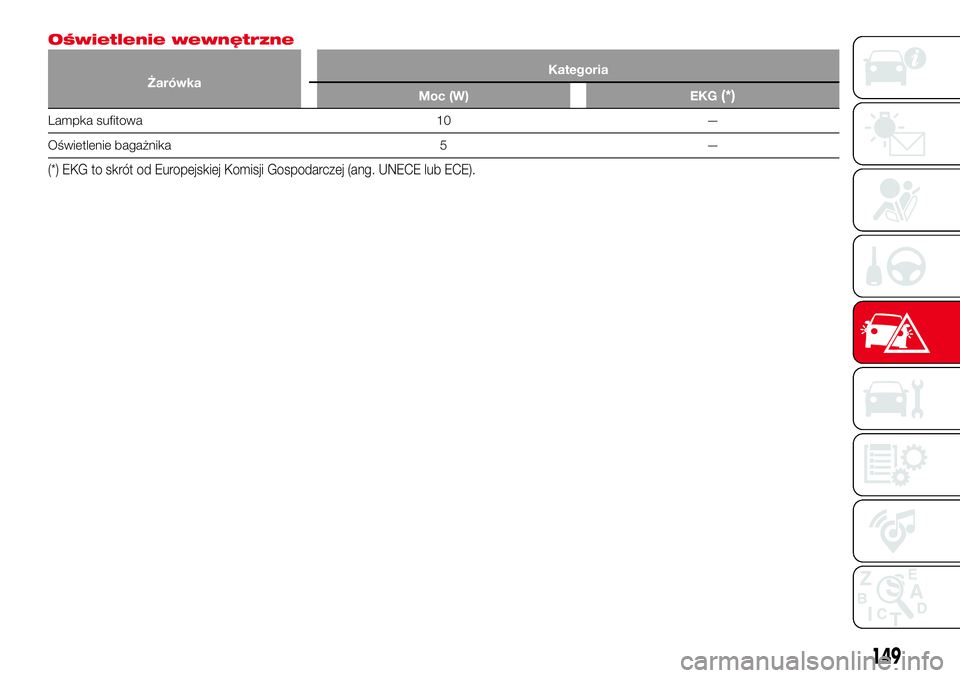

Oświetlenie wewnętrzne
ŻarówkaKategoria
Moc (W) EKG(*)
Lampka sufitowa 10 —
Oświetlenie bagażnika 5 —
(*) EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).
149

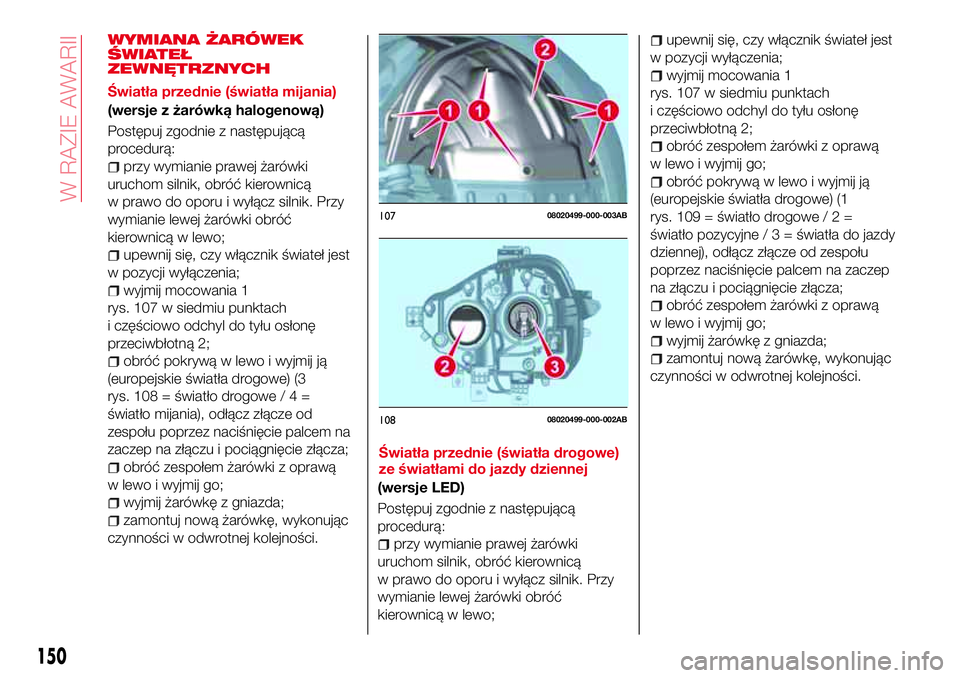

WYMIANA ŻARÓWEK
ŚWIATEŁ
ZEWNĘTRZNYCH
Światła przednie (światła mijania)
(wersje z żarówką halogenową)
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
upewnij się, czy włącznik świateł jest
w pozycji wyłączenia;
wyjmij mocowania 1
rys. 107 w siedmiu punktach
i częściowo odchyl do tyłu osłonę
przeciwbłotną 2;
obróć pokrywą w lewo i wyjmij ją
(europejskie światła drogowe) (3
rys. 108 = światło drogowe/4=
światło mijania), odłącz złącze od
zespołu poprzez naciśnięcie palcem na
zaczep na złączu i pociągnięcie złącza;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.Światła przednie (światła drogowe)
ze światłami do jazdy dziennej
(wersje LED)
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
upewnij się, czy włącznik świateł jest
w pozycji wyłączenia;
wyjmij mocowania 1
rys. 107 w siedmiu punktach
i częściowo odchyl do tyłu osłonę
przeciwbłotną 2;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
obróć pokrywą w lewo i wyjmij ją
(europejskie światła drogowe) (1
rys. 109 = światło drogowe/2=
światło pozycyjne/3=światła do jazdy
dziennej), odłącz złącze od zespołu
poprzez naciśnięcie palcem na zaczep
na złączu i pociągnięcie złącza;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
10708020499-000-003AB
10808020499-000-002AB
150
