2016.5 OPEL ZAFIRA C Instruksjonsbok

Pleie av bilen239
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Nr.Strømkrets1Hastighetskontroll / hastighets‐
begrenser / Adaptiv hastighets‐
kontroll / Rattkontroller2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13–Nr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26–
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.

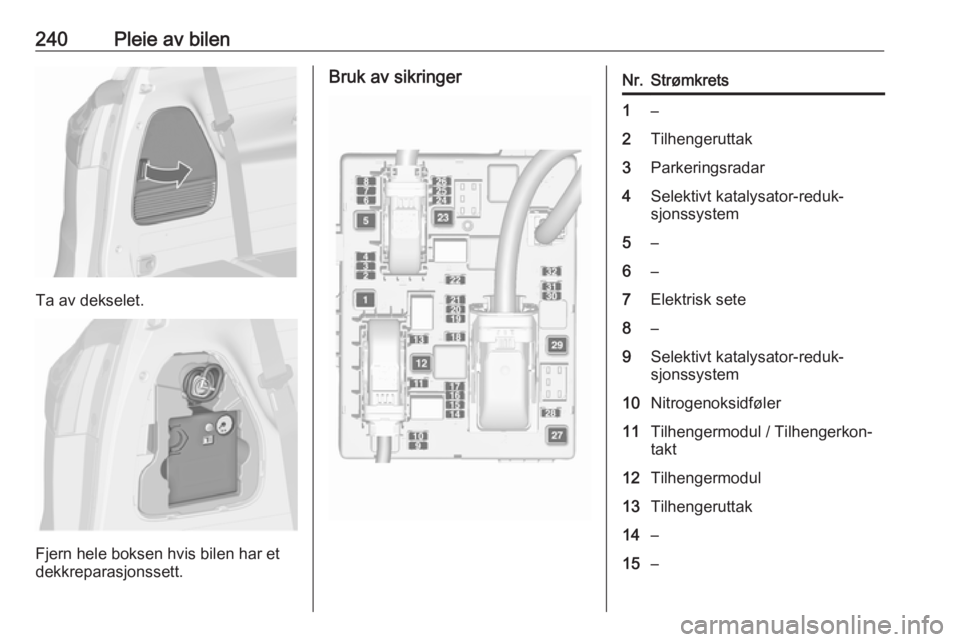

240Pleie av bilen
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.
Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–

Pleie av bilen241Nr.Strømkrets16Kupéspeil / Kamera bak17Strømuttak18–19Oppvarming av rattet20Solgardin21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–Nr.Strømkrets31–32Aktivt dempingssystem / Filskift‐
varslingVerktøy i bilen
Verktøy
Noen verktøy, slepeøyet og (kun på
biler med reservehjul) biljekkutstyret
er plassert i bakre oppbevaringsrom i
lasteromgulvet.
Åpne dekselet foran bakluken.

242Pleie av bilenHjul og dekkDekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk
Vinterdekk gir sikrere kjøring ved tem‐
peraturer under 7 °C, og bør derfor monteres på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.
Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i for‐
hold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den mak‐ simale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan re‐
dusere bilens maksimale hastighet.
Kjøredata 3 275.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dekktrykk
Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 282.
Etiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
foran angir de originale dekktypene
og det tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.

Pleie av bilen243Fyll alltid reservehjulet med dekktrykk
for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren ne‐ denfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 271.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 282.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det mak‐
simale dekktrykket som vises på
dekket. Overskrid aldri det maksi‐
male dekktrykket som vises på
dekket.
Hvis dekktrykket må reduseres eller økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på ten‐ ningen etter justering av dekktrykket,
og velg den aktuelle innstilingen på
siden Dekktrykk i førerinformasjonen
3 115.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐ formasjonsdisplayet, viser det fakti‐ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking Dekktrykkovervåkingen (TPMS) kon‐
trollerer trykket i alle de fire dekkene
en gang i minuttet når bilens hastighet
kommer over en viss grense.

244Pleie av bilenMerk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan vises i Bil
informasjon meny på førerinforma‐
sjonsdisplayet.
Menyen kan velges med knappene
på blinklyshendelen.
Trykk MENU for å velge Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemets status og advarsler om
trykk vises med en melding der det
aktuelle dekket blinker i førerinforma‐ sjonen.
Systemet vurderer dekktemperaturen
for varselsystemet.
Kontrollampen w 3 113 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til an‐
befalingene 3 282.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.

Pleie av bilen245Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at trykket be‐
gynner å bli lavt. Kontroller dekktryk‐ ket.
Meldinger om bilen 3 121.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere, el‐
lers vil ikke dekktrykket vises, og w vil
lyse kontinuerlig.
Reservehjul er ikke utstyrt med trykk‐ følere. Dekktrykkovervåkingen fun‐
gerer ikke for slike hjul. Kontrollam‐
pen w tennes. På de andre tre hjulene
virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan bru‐
kes.Betjening av elektroniske enheter el‐
ler å være i nærheten av enheter som
bruker lignende bølgefrekvenser, kan forstyrre dekktrykkovervåkingssyste‐
met.
Hver gang dekkene skiftes, må fø‐
lerne til dekktrykkovervåkingen de‐
monteres og vedlikeholdes. For inn‐
skrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 282, og velg riktig innstilling i me‐
nyen Dekklast i førerinformasjonen
3 115 . Denne innstillingen er referan‐
sen for dekktrykkvarslingene.
Menyen Dekklast vises bare hvis bi‐
len står stille og håndbremsen er ak‐ tivert. I biler med automatgir må vel‐
gerspaken være i posisjonen P.
Velg:
● Lett for komforttrykk opptil
3 personer.
● Eco for Eco-trykk opptil
3 personer.
● Maks for maksimal last.
Dekktrykkføler
avstemmingsprosess
Hver dekktrykkføler har en unik iden‐
tifikasjonskode. Etter dekkrotasjon el‐ ler utskifting av alle fire hjul og hvis éneller flere dekktrykkfølere er skiftet ut,
må identifikasjonskoden avstemmes
med en ny hjulposisjon. Avstem‐
mingsprosessen for dekktrykkfølere

246Pleie av bilenmå også utføres etter at et reservehjuler byttet ut med et hjul som inneholder
dekktrykkføler.
Feillampen w skal slukke og varsel‐
meldingen eller koden skal forsvinne etter neste tenningssyklus. Følerne
avstemmes med hjulposisjonene i føl‐
gende rekkefølge ved hjelp av et pro‐ grammeringsverktøy: Venstre forhjul,
høyre forhjul, høyre bakhjul, venstre
bakhjul. Blinklyset for gjeldende ak‐ tive posisjon lyser helt til føleren eravstemt.
Kontakt verkstedet for å avtale ser‐
vice eller kjøpe et programmerings‐
verktøy. Det er to minutter for å av‐
stemme første hjulposisjon og fem
minutter til sammen for å avstemme
alle fire hjulposisjonene. Hvis det tar
lengre tid, stopper avstemmingspro‐
sessen og må startes på nytt.
Avstemmingsprosessen for dekk‐
trykkfølere er:
1. Trekk til håndbremsen.
2. Slå på tenningen.
3. I biler med automatgir: Sett gir‐ spaken på P.Biler med manuelt gir: velg nøy‐
tralstilling.
4. Trykk MENU på blinklyshendelen
til å velge Bil informasjon meny i
førerinformasjonssenteret.
5. Bla til dekktrykkmenyen ved hjelp av funksjonsvelgeren.
6. Trykk på SET/CLR for å starte
matcheprosessen for føleren. En
melding som ber deg akseptere
prosedyren vises.
7. Trykk på SET/CLR igjen for å be‐
krefte valget. To støt fra hornet
angir at mottakeren er i program‐ meringsmodus.
8. Begynn med venstre forhjul. 9. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,
nær ventilstammen. Trykk deret‐
ter på knappen for å aktivere
dekktrykkføleren. Et støt fra hor‐
net bekrefter at føleridentifika‐
sjonskoden har blitt avstemt med
denne hjulposisjonen.
10. Fortsett til høyre forhjul og gjenta prosedyren i trinn 9.
11. Fortsett til høyre bakhjul og gjenta
prosedyren i trinn 9.12. Fortsett til venstre bakhjul og gjenta prosedyren i trinn 9. Et lyd‐
signal høres to ganger for å indi‐
kere at føleridentifikasjonskoden
er blitt avstemt med venstre bak‐
hjul og at avstemmingsprosessen for dekktrykkføleren ikke lenger eraktiv.
13. Slå av tenningen.
14. Still inn alle fire dekk til anbefalt lufttrykknivå som angitt på etiket‐
ten.
15. Kontroller at dekkbelastningssta‐ tusen samsvarer med det valgte
trykket 3 115.
Mønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én ak‐
sel ikke varierer mer enn 2 mm.
