2016.5 OPEL ZAFIRA C display

Innledning3Opplysninger om denne
bilen
Skriv inn opplysninger om bilen din på forrige side, så vet du hvor du har
dem. Denne informasjonen finner du
i avsnittene "Service og vedlikehold"
og "Tekniske data", og på fabrika‐
sjonsmerket.
Innledning
Bilen din er en avansert kombinasjon
av fremtidsrettet teknologi, sikkerhet,
miljøvennlighet og økonomi.
Instruksjonsboken gir deg all den in‐
formasjon du måtte trenge for å
kunne kjøre bilen på en sikker og ef‐
fektiv måte.
Informer alle i bilen om mulige farer
for ulykker og personskader som
følge av feil bruk av bilen.
Du må alltid overholde gjeldende lo‐
ver og forskrifter i landet du befinner
deg i. Disse bestemmelsene kan
være forskjellige fra informasjonen i
instruksjonsboken.
Manglende overholdelse av beskri‐
velsen som er gitt i denne håndboken, kan påvirke garantien.Når du i instruksjonsboken blir bedt
om å oppsøke verksted, anbefaler vi
at du tar kontakt med et Opel Autori‐
sert verksted. Vi anbefaler å overlate
vedlikeholdsarbeid på gassdrevne bi‐ ler til et Opel-verksted.
Opel Autoriserte verksteder tilbyr før‐
steklasses service til fornuftige priser.
Erfarne mekanikere lært opp av Opel arbeider etter særskilte instrukser fra
Opel.
Bilens dokumentasjon skal alltid opp‐ bevares lett tilgjengelig i bilen.
Slik bruker duinstruksjonsboka
● Denne instruksjonsboken beskri‐
ver alt ekstrautstyr og alle funk‐
sjoner som er tilgjengelige for denne modellen. På grunn av
modellvarianter, ulike
spesifikasjoner for forskjellige
land, spesialutstyr eller tilbehør, kan det hende at enkelte
beskrivelser ikke gjelder for din
bil. Dette gjelder blant annet
beskrivelser av display- og
menyfunksjoner.● Kapitlet "Kort og viktig" gir deg en
innledende oversikt.
● Innholdsfortegnelsen foran i in‐ struksjonsboken og i hvert kapit‐
tel viser hvor du finner informa‐
sjonen.
● Ved hjelp av stikkordregisteret kan du se etter bestemt informa‐
sjon.
● I denne instruksjonsboken vises biler med rattet på venstre side.
Betjening av biler med rattet på
høyre side er tilsvarende.
● Instruksjonsboken benytter mo‐ torens identifikasjonskode. De til‐hørende salgsbetegnelses- og
konstruksjonskodene finnes i ka‐
pitlet "Tekniske data".
● Retningsopplysninger, f.eks. venstre eller høyre, foran eller
bak, angis alltid i forhold til kjøre‐ retningen.
● Skjermbilder støtter kanskje ikke ditt språk.
● Displaytekster og innvendig mer‐
king er i uthevet skrift.

Kort og viktig111Elektriske vinduer .................. 30
2 Sidespeil ............................... 28
3 Automatisk hastighets‐
kontroll ............................... 176
Hastighetsbegrenser ...........177
Adaptiv hastighetskontroll ...179
Varsling om kollisjonsfare
foran .................................... 185
4 Side- ventilasjonsdyser .......154
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....143
Utstigningslys .....................146
Parkeringslys ...................... 144
Knapper for førerinforma‐
sjonssenteret ....................... 115
6 Instrumenter ....................... 103
7 Betjeningselementer på
rattet ..................................... 96
8 Førerinformasjonssenter .....115
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9710Sentrallås .............................. 21
Nødblinklys ........................ 143
Sport-modus ...................... 174
Tour-modus ........................ 174
Drivstoffknapp .....................104
Kontrollampe for
deaktivering av
kollisjonspute .....................110
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 109
11 Info-Display (informa‐
sjonsdisplay) ...................... 119
12 Midtre ventilasjonsdyser ....154
13 Tyverialarmstatus lysdiode ..26
14 Hanskerom ........................... 66
15 Klimakontrollsystem ............148
16 AUX-inngang, USB-
inngang, SD-kortspor ............10
Strømuttak .......................... 101
17 Girspak, manuelt gir ...........170
Automatgir .......................... 16718 Antispinn ............................ 173
Elektronisk stabilitets‐
program .............................. 174
Filskiftvarsling ....................204
19 Elektrisk håndbrems ...........171
20 Parkeringsradarsystemer ....191
Eco-knapp for stopp/start- system ................................. 159
21 Tenningslås med rattlås .....158
22 Horn ..................................... 97
Kollisjonspute for fører .........56
23 Panserutløser ..................... 221
24 Sikringsboks ....................... 238
Oppbevaringsrom .................67
25 Rattjustering ......................... 96
26 Lysbryter ............................ 136
Lyshøydejustering ..............139
Tåkelys foran .....................143
Tåkebaklys ......................... 144
Instrumentbelysning ...........145

Nøkler, dører og vinduer23Feil på fjernkontrollenLåse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. Slå på ten‐
ningen og trykk på c for å låse opp alle
dører, bagasjerommet og tankdekse‐
let. Tyverisikringen deaktiveres ved at tenningen slås på.
Låse
Lås førerdøren manuelt ved å dreie
nøkkelen i låsen.
Feil ved sentrallåsen
Låse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. De andre dø‐
rene kan åpnes ved å dra i det inn‐
vendige dørhåndtaket to ganger. Ba‐
gasjerommet og tanklokkdekselet
kan ikke åpnes. For å deaktivere tyve‐
risikringen slår du på tenningen
3 26.
Låse
Trykk på den innvendige låseknap‐
pen i alle dørene unntatt førerdøren.
Lukk deretter førerdøren, og lås den
fra utsiden med nøkkelen. Tanklokk‐
dekselet og bakluken kan ikke låses.
Innstillinger som lagres iminnet
Når nøkkelen tas ut av tenningsbry‐
teren, husker nøkkelen automatisk
disse innstillingene:
● lys
● Infotainmentsystem
● sentrallås● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene brukes
automatisk neste gang den aktuelle
nøkkelen settes i tenningsbryteren og dreies til posisjonen 1 3 158.
Det forutsettes at Personinnstilling for
fører er aktivert i de personlige inn‐
stillingene for Grafisk info-display.
Denne må være innstilt for hver av
nøklene som benyttes. I biler som er
utstyrt med Farge-info-display , er per‐
sonlige innstillinger aktivert perma‐
nent.
Personlig tilpasning av bilen 3 127.
Automatisk låsing
Denne sikkerhetsfunksjonen kan stil‐
les inn slik at alle dørene, bagasje‐
rommet og tankdekselet låses auto‐
matisk ved en bestemt hastighet.
I tillegg kan det konfigureres at fører‐
døren eller alle dører låses opp når
tenningen slås av og tenningsnøk‐ kelen fjernes (manuell girkasse) eller
når girspaken beveges til P-posisjo‐
nen (automatgir).

Nøkler, dører og vinduer27Statusmelding vises i førerinforma‐
sjonsdisplayet.
Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer for‐
sinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeilStatus etter at systemet er slått på:Lysdioden blinker
langsomt:systemet er på
Søk hjelp hos et verksted ved feil.
Utkobling Tyverialarmen deaktiveres når bilen
låses opp.
AlarmVed utløsning høres alarmhornet, og
samtidig blinker varselblinklyset. An‐ tall og varighet av alarmsignalene er
lovregulert.
Du kan avbryte alarmen ved å trykke
på hvilken som helst knapp på fjern‐
kontrollen eller ved å slå på ten‐
ningen.
Tyverialarmen kan bare slås av ved å
trykke på c eller ved å slå på ten‐
ningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐
lys. De blinker raskt tre ganger når bi‐ len neste gang låses opp med radio‐
ens fjernkontroll. Det vises også en
varselmelding eller varselkode på
førerinformasjonsdisplayet etter at tenningen blir slått på.
Meldinger om bilen 3 121.
Startsperre Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er blitt tatt ut av ten‐
ningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen fortsetter å blinke,
må du prøve å starte motoren ved
hjelp av ekstranøkkelen og kontakte
et verksted.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 21, 3 26 når du forlater
bilen.
Kontrollampe d 3 114.

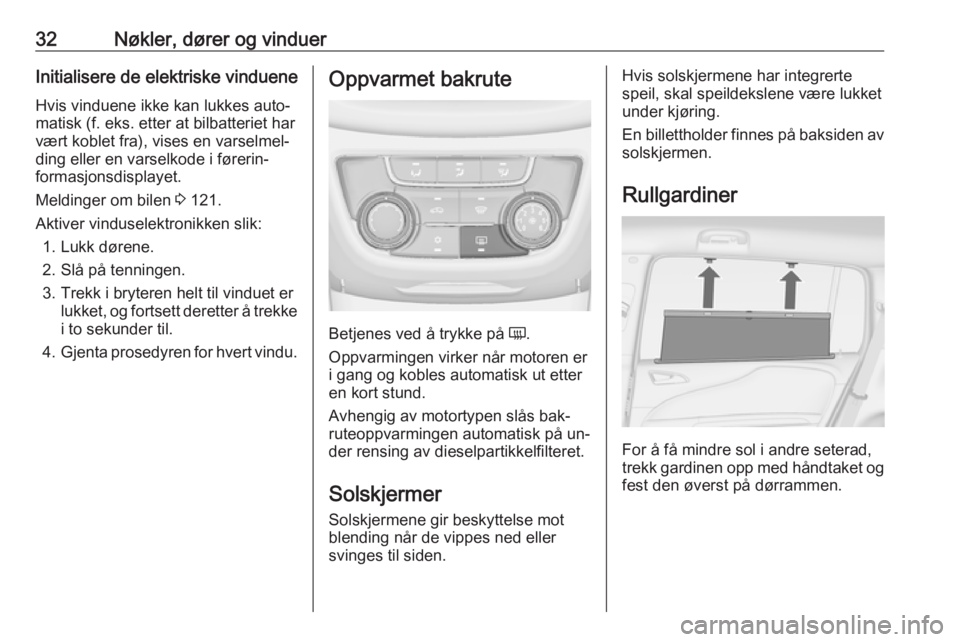

32Nøkler, dører og vinduerInitialisere de elektriske vindueneHvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet har vært koblet fra), vises en varselmel‐ding eller en varselkode i førerin‐
formasjonsdisplayet.
Meldinger om bilen 3 121.
Aktiver vinduselektronikken slik: 1. Lukk dørene.
2. Slå på tenningen.
3. Trekk i bryteren helt til vinduet er lukket, og fortsett deretter å trekkei to sekunder til.
4. Gjenta prosedyren for hvert vindu.Oppvarmet bakrute
Betjenes ved å trykke på Ü.
Oppvarmingen virker når motoren er i gang og kobles automatisk ut etteren kort stund.
Avhengig av motortypen slås bak‐
ruteoppvarmingen automatisk på un‐
der rensing av dieselpartikkelfilteret.
Solskjermer Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Hvis solskjermene har integrerte
speil, skal speildekslene være lukket
under kjøring.
En billettholder finnes på baksiden av solskjermen.
Rullgardiner
For å få mindre sol i andre seterad,
trekk gardinen opp med håndtaket og
fest den øverst på dørrammen.

Instrumenter og betjeningselementer95Instrumenter og
betjeningselemente
rBetjeningselementer ....................96
Rattjustering .............................. 96
Ratthendler ................................ 96
Oppvarmet ratt .......................... 96
Horn ........................................... 97
Vindusvisker og -spyler .............97
Bakvisker og -spyler ..................99
Utetemperatur ........................... 99
Klokke ...................................... 100
Strømuttak ............................... 101
Sigarettenner ........................... 102
Askebegre ............................... 102
Varsellys, målere og kontrollam‐ per .............................................. 103
Instrumentgruppe ....................103
Speedometer ........................... 103
Kilometerteller ......................... 103
Tripteller .................................. 103
Turteller ................................... 103
Drivstoffmåler .......................... 104
Drivstoffknapp ......................... 104
Kjølevæsketemperaturmåler ...105Servicedisplay ......................... 105
Kontrollamper .......................... 106
Blinklys .................................... 109
Sikkerhetsbelte-påminnelse ....109
Kollisjonsputer og beltestrammere ......................109
Deaktivering av kollisjonsputer 110
Ladesystem ............................. 110
Feilfunksjonslampe ..................110
Bilen trenger service snart .......110
Bremser og clutch ...................110
Bruk pedalen ........................... 111
Elektrisk håndbrems ................111
Feil på elektrisk håndbrems ....111
Blokkeringsfrie bremser (ABS) 111
Oppgiring ................................. 112
Servostyring ............................ 112
Filskiftvarsling .......................... 112
Parkeringsradar med ultralyd ..112
Elektronisk stabilitetsprogram av ............................................ 112
Elektronisk stabilitetsprogram og antispinn ............................ 112
Antispinn av ............................. 113
Forvarming .............................. 113
Dieselpartikkelfilter ..................113
AdBlue ..................................... 113
Dekktrykkovervåking ...............113
Motoroljetrykk .......................... 113
Lite drivstoff ............................. 114Startsperre............................... 114
Redusert motoreffekt ...............114
Utvendige lys ........................... 114
Fjernlys .................................... 114
Fjernlyshjelp ............................ 114
Adaptivt frontlys .......................114
Tåkelys .................................... 114
Tåkebaklys .............................. 114
Lite spylervæske .....................115
Automatisk hastighetskontroll ..115
Adaptiv hastighetskontroll .......115
Kjøretøy registrert foran ..........115
Åpen dør .................................. 115
Informasjonsdisplayer ................115
Førerinformasjon .....................115
Grafikk-informasjonsdisplay, farge-informasjonsdisplay ......119
Meldinger om bilen ....................121
Varsellyder .............................. 124
Batterispenning .......................124
Kjørecomputer ........................... 125
Personlig tilpasning av bilen ......127
OnStar ....................................... 132

Instrumenter og betjeningselementer99Trekk hendelen mot rattet. Det spru‐
tes spylervæske på frontruten, og vis‐
keren gjør noen slag.
Hvis hovedlysene er på, vil det også
sprayes spylervæske på hovedlyk‐ tene, forutsatt at spaken er trukket inn lenge nok. Etterpå vil lyktespyleren
være deaktivert i 5 vaskesykluser el‐ ler inntil motoren eller hovedlysene
slås av og på igjen.
Bakvisker og -spylerTrykk på vippebryteren for å starte
bakviskeren:øvre stilling:gå hele tidennedre stilling:pusse med mel‐
lomrommidtre stilling:av
Skyv hendelen forover. Det sprutes
spylervæske på bakruten, og vis‐
keren gjør noen slag.
Må ikke brukes når det er is på bak‐
ruten.
Slås av i vaskeautomater.
Bakruteviskeren slås automatisk på
når frontrutevindusviskerne er på og
bilen settes i revers.
Aktivering eller deaktivering av denne funksjonen kan endres i menyen Inn‐
stillinger på informasjonsdisplayet.
Personlig tilpasning av bilen 3 127.
Bakruteviskeren kobles ut når spyler‐
væskenivået er for lavt.
Utetemperatur
Et temperaturfall vises umiddelbart,
mens en temperaturstigning vises et‐ ter en tidsforsinkelse.

100Instrumenter og betjeningselementer
Hvis utetemperaturen synker til 3 °C,
vises en varselmelding på førerinfor‐
masjonen i biler med Uplevel-Combi-
display.
9 Advarsel
Ved visning av bare noen få gra‐
der over 0 °C kan veibanen alle‐
rede være islagt.
Klokke
Dato og klokkeslett vises på informa‐
sjonsdisplayet.
Tids- og datoinnstillinger
CD 400plus/CD 400/CD 300
Trykk CONFIG . Menyen Innstillinger
vises.
Velg Dato.
Innstillingsalternativer som kan vel‐
ges:
● Angi tid: Endrer tiden som vises
på displayet.
● Angi dato: Endrer datoen som vi‐
ses på displayet.
● Angi klokkeformat : Endrer klok‐
keslettvisningen fra 12 t til 24 t og
omvendt.
● Angi datoformat : Endrer datovis‐
ningen fra MM/DD/ÅÅÅÅ til
DD.MM.ÅÅÅÅ og omvendt.
● Synkronisering RDS-klokke :
RDS-signalet fra de fleste VHF-
sendere stiller tiden automatisk. RDS-tidssynkroniseringen kan ta noen minutter. Noen sendere
sender ikke ut korrekt tidssignal.
I slike tilfeller er det anbefalt å slå
av automatisk tidssynkronise‐
ring.
Personlig tilpasning av bilen 3 127.
Tids- og datoinnstillinger Navi 950/Navi 650/CD 600
Trykk på CONFIG og velg menyele‐
mentet Innstill tid og dato for å se den
aktuelle undermenyen.
