2016.5 OPEL MOVANO_B Uživatelská příručka (in Czech)

Sedadla, zádržné prvky63Kombi - zadní sedadlaHmotnostní a věkové kategorieSedadla v 2. řaděSedadla v 3. řaděStrana řidiče
krajní sedadlo
Prostřední sedadlo
Strana spolujezdce
krajní sedadloSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
U 3)
, Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyU 4)
, , nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
U 4)UF 4)UF4)X
3)
Posuňte přední sedadlo co možná nejvíce dopředu a nainstalujte dětskou autosedačku proti směru jízdy, potom v souladu s návodem
pro dětskou autosedačku posuňte zpět přední sedadlo.
4) Dětská aotosedačka po směru jízdy: opěradlo dětské autosedačky umístěte tak, aby bylo v kontaktu s opěradlem sedadla vozidla.
Upravte výšku opěrky hlavy, nebo ji podle potřeby vyjměte. Sedadlo pře dětskou autosedačkou neposouvejte zpět o více než polovinu dráhy posunu a opěradlo nenaklápějte o více jak 25°.

64Sedadla, zádržné prvkyAutobus - zadní sedadlaHmotnostní a věkové kategorieZadní sedadlaSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
X
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyXSkupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
X

Sedadla, zádržné prvky65Prodloužená kabina - zadní sedadlaHmotnostní a věkové kategorieSedadla v 2. řaděVnějšíStředníSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
UX
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyUXSkupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
UX
U:vhodné pro zádržné systémy univerzální kategorie pro použití v této hmotnostní a věkové kategorii ve spojení s tříbodovým bezpečnostním pásem.UF:vhodné pro dopředu obrácené zádržné systémy univerzální kategorie pro použití v této hmotnostní a věkovékategorii ve spojení s tříbodovým bezpečnostním pásem.<:vhodné pro dětský zádržný systém ISOFIX s upevňovacími držáky a kotvicími body, pokud jsou nainstalovány. Pokud použijete dětský zádržný systém ISOFIX, smíte použít pouze zádržný systém, který byl schválen pro totovozidlo. Viz „Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX“.X:poloha sedadla není vhodná pro děti v této hmotnostní a věkové kategorii.

66Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIX
KombiHmotnostní kategorieVelikostní
kategorieÚchytPřední
sedadlaSedadla v 2. řaděSedadla
v 3. řaděStrana
řidiče
krajní
sedadlo
Prostřední
sedadlo
Strana
spolujezdce
krajní sedadloSkupina 0: do 10 kg
nebo přibližně 10 měsícůEISO/R1XILXXXSkupina 0+: do 13 kg
nebo přibližně 2 letEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 až 18 kg
nebo přibližně 8 měsíců až
4 rokyDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/
F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

Sedadla, zádržné prvky67IL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.IUF:vhodné pro dětské zádržné systémy ISOFIX, v nichž se dítě nachází čelem vpřed a jež jsou zařazeny v kategorii„univerzální“ a jež jsou schváleny k používání v této váhové třídě.X:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro děti maximální velikosti veváhové třídě 9 až 18 kg.B - ISO/F2:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro menší děti ve váhové třídě
9 až 18 kg.B1 - ISO/F2X:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro menší děti ve váhové třídě
9 až 18 kg.C - ISO/R3:dětský zádržný systém, v němž se dítě nachází čelem vzad, pro děti maximální velikosti ve váhové třídě do 18 kg.D - ISO/R2:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro menší děti ve váhové třídě do 18 kg.E - ISO/R1:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro děti nízkého věku ve váhové
třídě do 13 kg.

68Sedadla, zádržné prvkyDětské zádržné systémy
ISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Při upevňování pomocí
upevňovacích držáků ISOFIX smějí být použity univerzálně schválenédětské zádržné systémy pro ISOFIX.
Přípustné polohy umístění dětského
zádržného systému ISOFIX jsou
v tabulkách označeny pomocí <, IL
a IUF.

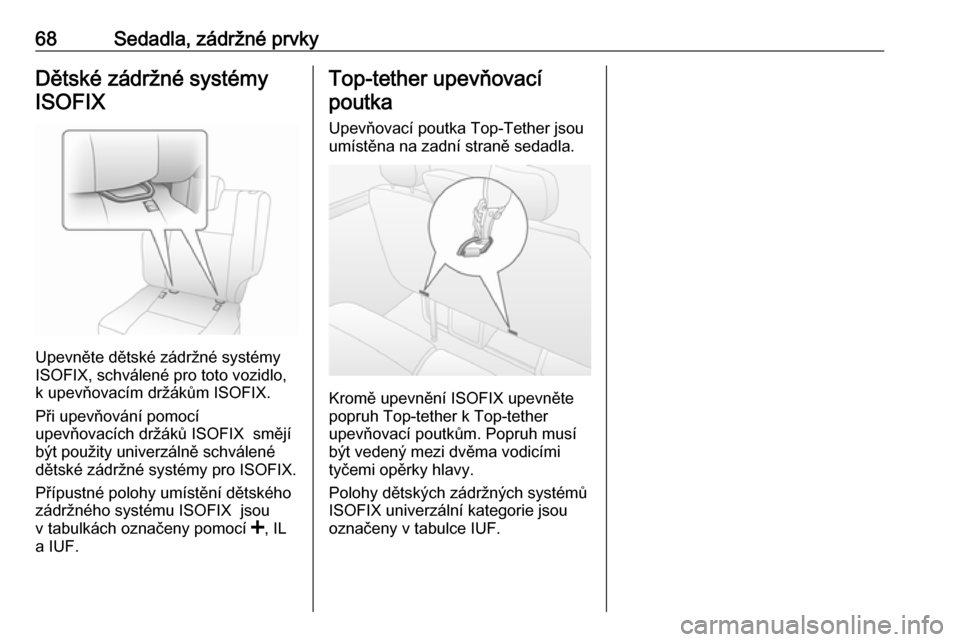

Top-tether upevňovací
poutka
Upevňovací poutka Top-Tether jsou
umístěna na zadní straně sedadla.
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi dvěma vodicími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

Úložné prostory69Úložné prostoryÚložné schránky..........................69
Úložný prostor v přístrojové desce ........................................ 69
Odkládací schránka v palubní desce ........................................ 70
Držáky nápojů ........................... 70
Přední odkládací schránka ........70
Stropní konzola ......................... 70
Úložný prostor pod sedadlem ....71
Úložný prostor nad kabinou .......71
Zavazadlový prostor ....................72
Poutací oka ............................... 72
Systém regulování nákladu .......72
Bezpečnostní síť .......................74
Výstražný trojúhelník .................74
Lékárnička ................................. 74
Hasicí přístroj ............................ 74
Systém střešních nosičů ..............75
Střešní nosič .............................. 75
Informace o nakládání .................75Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohly
předměty vržené do prostoru
vozidla zranit cestující.
Úložný prostor v přístrojové
desce
V přístrojové desce se nachází
úložné prostory, přihrádky
a schránky.
Držák telefonu a/nebo držák mincí se
sponou pro přidržení lístků se
nacházejí na horní straně přístrojové
desky.
Schránka umístěna uprostřed horní
strany přístrojové desky má kryt.
Držák dokumentů
Vytáhněte držák dokumentů
z přístrojové desky zatažením za jeho
spodní část směrem k sobě a poté ho sklopte dolu.

70Úložné prostoryPro složení zvedněte spodní částdržáku dokumentů, aby byl držákvodorovně, a poté ho zcela zatlačte
dovnitř.

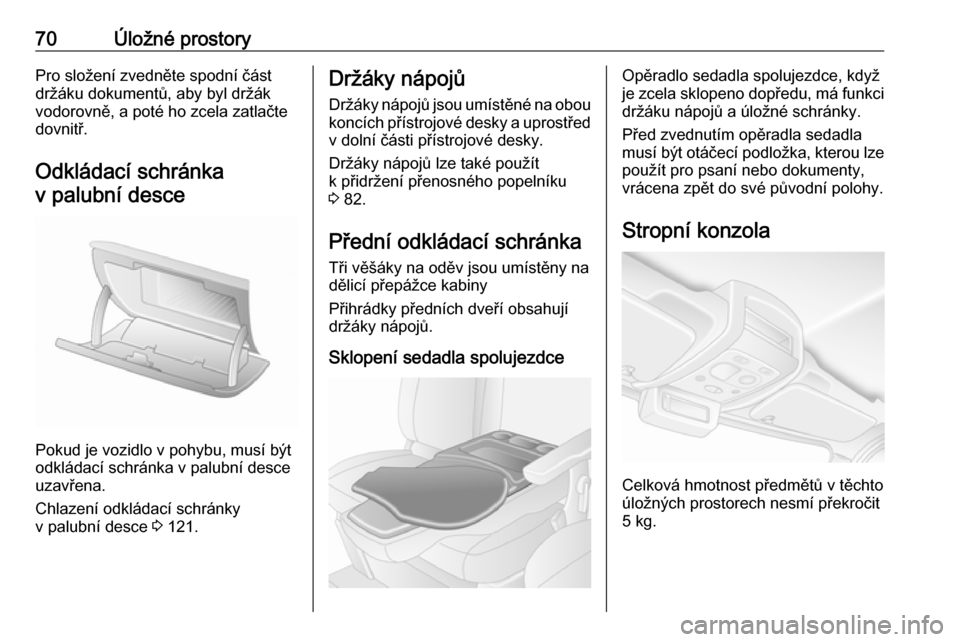

Odkládací schránkav palubní desce
Pokud je vozidlo v pohybu, musí být
odkládací schránka v palubní desce
uzavřena.
Chlazení odkládací schránky
v palubní desce 3 121.
Držáky nápojů
Držáky nápojů jsou umístěné na obou
koncích přístrojové desky a uprostřed
v dolní části přístrojové desky.
Držáky nápojů lze také použít
k přidržení přenosného popelníku
3 82.
Přední odkládací schránka Tři věšáky na oděv jsou umístěny na
dělicí přepážce kabiny
Přihrádky předních dveří obsahují držáky nápojů.
Sklopení sedadla spolujezdceOpěradlo sedadla spolujezdce, když
je zcela sklopeno dopředu, má funkci
držáku nápojů a úložné schránky.
Před zvednutím opěradla sedadla
musí být otáčecí podložka, kterou lze použít pro psaní nebo dokumenty,
vrácena zpět do své původní polohy.
Stropní konzola
Celková hmotnost předmětů v těchto
úložných prostorech nesmí překročit
5 kg.
