2016.5 OPEL MOKKA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu191silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 129.
Wymiana akumulatora pojazdu
Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
W pojazdach z akumulatorem AGM (z
elektrolitem uwięzionym w macie szklanej) należy zadbać o to, aby w przypadku wymiany zamontować
nowy akumulator typu AGM.
Akumulator typu AGM można
rozpoznać po umieszczonej na nim
etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy
Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 142.

192Pielęgnacja samochoduŁadowanie akumulatora pojazdu9Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 222.
Etykieta ostrzegawcza
Znaczenie symboli:
● Nie powodować iskrzenia, nie zbliżać się z otwartym ogniem,nie palić.
● Chronić oczy. Wybuchowe gazy mogą spowodować utratę
wzroku lub obrażenia ciała.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dalsze informacje podano w instrukcji obsługi.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

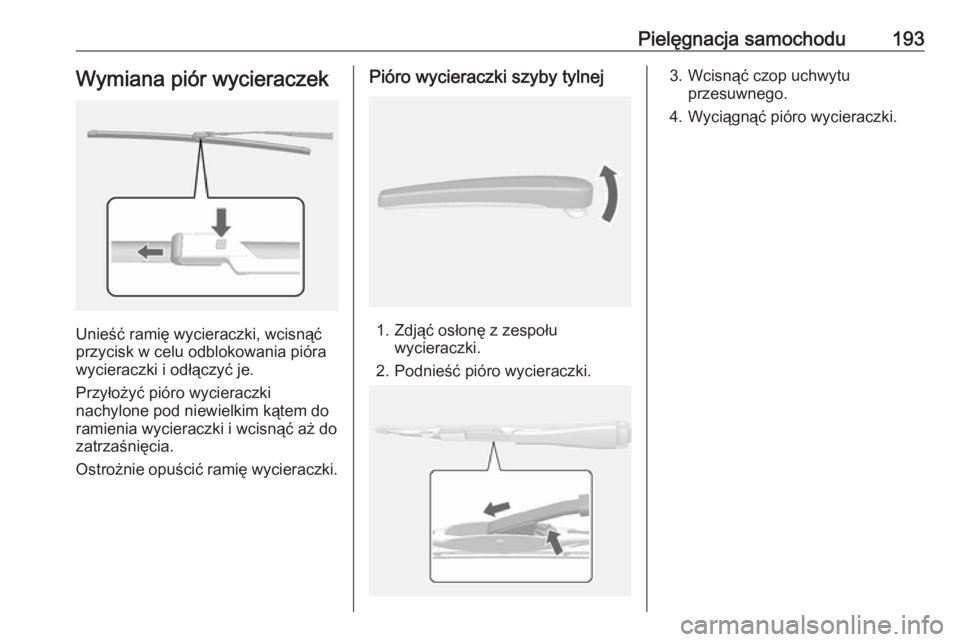

Pielęgnacja samochodu193Wymiana piór wycieraczek
Unieść ramię wycieraczki, wcisnąć
przycisk w celu odblokowania pióra
wycieraczki i odłączyć je.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
1. Zdjąć osłonę z zespołu wycieraczki.
2. Podnieść pióro wycieraczki.
3. Wcisnąć czop uchwytu przesuwnego.
4. Wyciągnąć pióro wycieraczki.

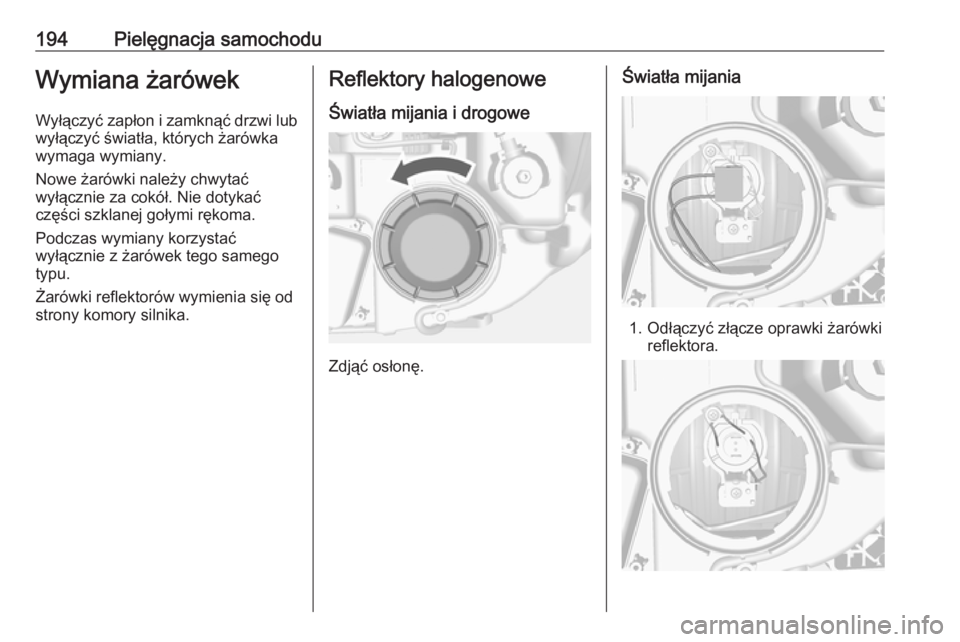

194Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.Reflektory halogenowe
Światła mijania i drogowe
Zdjąć osłonę.
Światła mijania
1. Odłączyć złącze oprawki żarówki reflektora.

Pielęgnacja samochodu1952. Nacisnąć i odczepić zacisksprężysty.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Przy zakładaniu nowej żarówki zaczepić występy wewgłębieniach oprawy reflektora.
5. Zamontować reflektor na swoim miejscu.
6. Zablokować zacisk sprężysty. 7. Podłączyć złącze oprawki żarówki.
8. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła drogowe
1. Pociągnąć i wymontować oprawkę żarówki.
2. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
3. Przy zakładaniu nowej żarówki zaczepić występy wewgłębieniach oprawy reflektora.
4. Zamontować reflektor na swoim miejscu.
5. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła pozycyjne
1. Wyjąć oprawkę z zespołu,obracając ją w lewo.
2. Wymontować oprawkę żarówki z reflektora.
3. Odłączyć od żarówki złącze elektryczne.

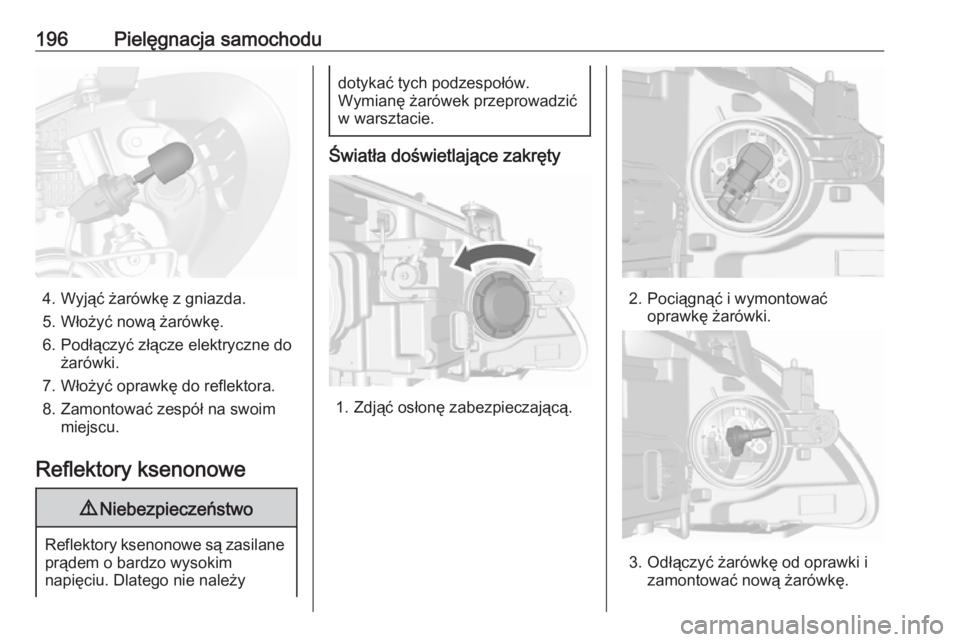

196Pielęgnacja samochodu
4. Wyjąć żarówkę z gniazda.
5. Włożyć nową żarówkę.
6. Podłączyć złącze elektryczne do żarówki.
7. Włożyć oprawkę do reflektora.
8. Zamontować zespół na swoim miejscu.
Reflektory ksenonowe
9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła doświetlające zakręty
1. Zdjąć osłonę zabezpieczającą.
2. Pociągnąć i wymontować oprawkę żarówki.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.

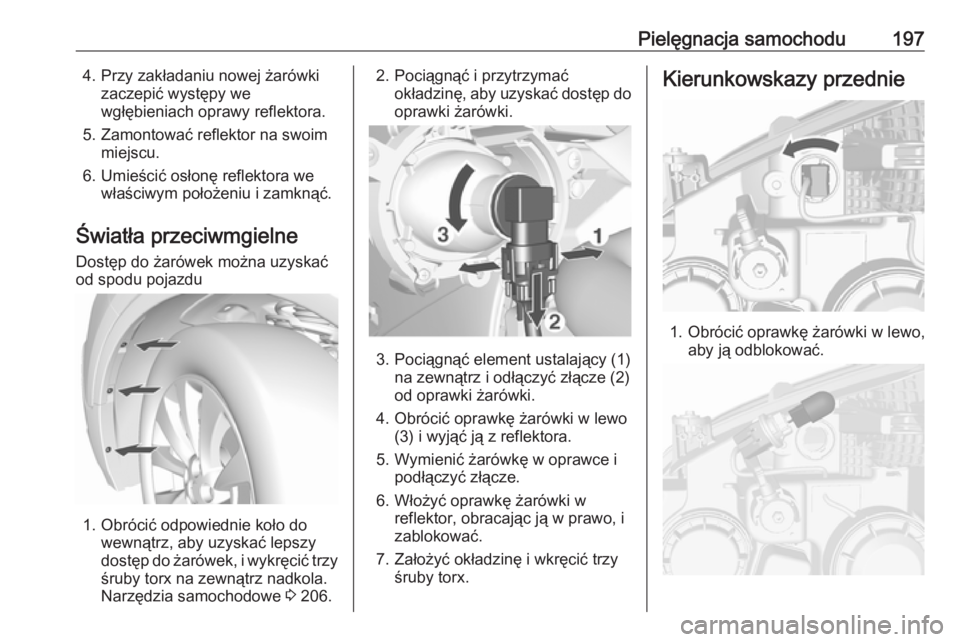

Pielęgnacja samochodu1974. Przy zakładaniu nowej żarówkizaczepić występy we
wgłębieniach oprawy reflektora.
5. Zamontować reflektor na swoim miejscu.
6. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła przeciwmgielne Dostęp do żarówek można uzyskać
od spodu pojazdu
1. Obrócić odpowiednie koło do wewnątrz, aby uzyskać lepszy
dostęp do żarówek, i wykręcić trzy śruby torx na zewnątrz nadkola.
Narzędzia samochodowe 3 206.
2. Pociągnąć i przytrzymać
okładzinę, aby uzyskać dostęp do
oprawki żarówki.
3. Pociągnąć element ustalający (1) na zewnątrz i odłączyć złącze (2)
od oprawki żarówki.
4. Obrócić oprawkę żarówki w lewo (3) i wyjąć ją z reflektora.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, izablokować.
7. Założyć okładzinę i wkręcić trzy śruby torx.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo, aby ją odblokować.

198Pielęgnacja samochodu2. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
3. Włożyć oprawkę żarówki w obudowę i obrócić w prawo w celu
zablokowania.
Światła tylne
Lewa strona
1. Odczepić obie osłony po odpowiedniej stronie zewnętrznej
przez włożenie śrubokręta. Zdjąć
obie osłony i odkręcić śruby.
Zdjąć panel.
2. Najpierw odczepić osłonę, wkładając śrubokręt w wycięcie.
Następnie odczepić osłonę z
przodu i u góry. Zdjąć osłonę.
Prawa strona
1. Wymontować drzwiczki schowka i
wyjąć zestaw do naprawy opon.
2. Zdjąć osłonę.
