2016.5 OPEL MOKKA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy95Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Jeżeli lampka nie zgaśnie po kilku
sekundach lub zapali się podczas
jazdy, oznacza to usterkę
wspomagania układu kierowniczego.
Należy skorzystać z pomocy
warsztatu.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
albo żółtym lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka świeci w kolorze żółtym Wystąpiła usterka w układzie. Należyskorzystać z pomocy warsztatu.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
lub
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu
źródła zakłóceń układ będzie działał
w normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 162.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 155, System kontroli trakcji
3 154.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.

96Wskaźniki i przyrządyUkład wyłączony.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 146, system
stop-start 3 142.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 209.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.

Wskaźniki i przyrządy971. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 187.
Niski poziom paliwa
Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 174.
Katalizator 3 147.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 192.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie będzie można uruchomić silnika.
Przyczynę usterki należy usunąć w
stacji obsługi.Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 119.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 121 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi, patrz system
adaptacyjnego oświetlenia drogi
3 122.
System adaptacyjnego oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
System adaptacyjnego oświetlenia drogi wymaga serwisowania.

98Wskaźniki i przyrządyNależy skorzystać z pomocy
warsztatu.
System adaptacyjnego oświetlenia
drogi 3 122.
Lampka miga Układ jest ustawiony na symetryczne
światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy,
że światła zostały przystosowane do
jazdy za granicą 3 121.
Automatyczne sterowanie światłami 3 120.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 126.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.Włączone jest tylne światło
przeciwmgielne 3 126.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 157.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 160.Otwarta pokrywa silnika
Lampka / świeci się, gdy w
pojazdach z systemem stop-start
otwarta jest pokrywa silnika.
System stop-start 3 142.
Sygnalizator otwartych drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.

Wskaźniki i przyrządy99Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest jako
wyświetlacz typu Midlevel, Uplevel lub Uplevel-Combi.
Wyświetlacz typu Midlevel wyświetla:
● licznik przebiegu całkowitego
● licznik przebiegu dziennego
● niektóre lampki kontrolne
● informacje o pojeździe
● informacje o podróży/paliwie
● komunikaty, wyświetlane w postaci kodów liczbowych
3 105
Na wyświetlaczu typu Uplevel, przez
naciśnięcie MENU na dźwigni
kierunkowskazów, można wybrać następujące menu główne:
● Menu informacji o pojeździe
● Menu informacji o przebiegu i
paliwie
Na wyświetlaczu typu Uplevel-Combi
strony menu wybiera się przez
naciskanie przycisku MENU na
dźwigni kierunkowskazów. Symbole menu są widoczne w górnym wierszu
wyświetlacza:
● X Menu informacji o pojeździe
● W Menu informacji o przebiegu
i paliwie
● s Menu informacyjne ECO
Niektóre z wyświetlanych funkcji mogą się różnić w zależności od tego,
czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.

100Wskaźniki i przyrządyPersonalizacja ustawień 3 110.
Ustawienia zapisywane 3 23.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
Menu informacji o pojeździe
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe , lub wybrać
X na wyświetlaczu typu Uplevel-
Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą wystąpić następujące podmenu:
● Jednostki : umożliwia zmianę
wyświetlanych jednostek
● Układ monit. ciśnienia w
oponach : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas
jazdy 3 209
● Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z rzeczywistą wartością ciśnienia
w oponach 3 209

Wskaźniki i przyrządy101●Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 87
● System rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 167
● Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
● licznik przebiegu dziennego 1● licznik przebiegu dziennego 2● cyfrowe wskazanie prędkościLicznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w pojazdach z
wyświetlaczem typu Uplevel lub
Uplevel-Combi.
W samochodach z komputerem
pokładowym dostępna jest większa
liczba podmenu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 107.
Menu informacyjne ECO
Nacisnąć MENU, aby wybrać s w
górnym wierszu wyświetlacza typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.Dostępne podmenu:
● Wskaźnik zmiany biegu :
Aktualnie wybrany bieg jest
wyświetlany wewnątrz strzałki.
Wskazania widoczne na
powyższej ilustracji sygnalizują, że zalecana jest zmiana biegu na wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać styl
jazdy, aby zapełnione segmenty
mieściły się w obrębie strefy Eco.

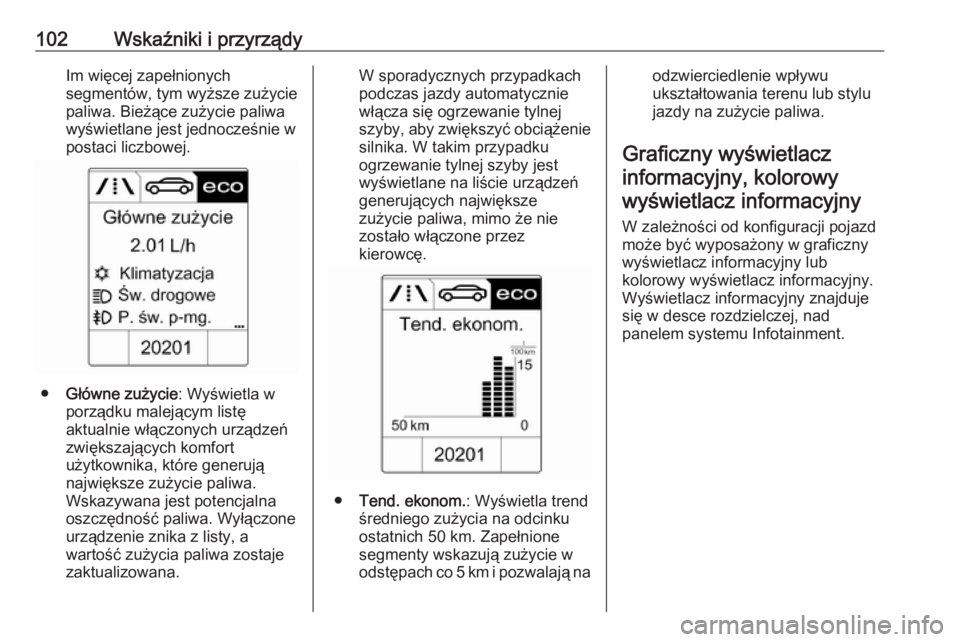

102Wskaźniki i przyrządyIm więcej zapełnionych
segmentów, tym wyższe zużycie
paliwa. Bieżące zużycie paliwa
wyświetlane jest jednocześnie w postaci liczbowej.
● Główne zużycie : Wyświetla w
porządku malejącym listę
aktualnie włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone urządzenie znika z listy, a
wartość zużycia paliwa zostaje
zaktualizowana.
W sporadycznych przypadkach
podczas jazdy automatycznie włącza się ogrzewanie tylnej
szyby, aby zwiększyć obciążenie
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe
zużycie paliwa, mimo że nie
zostało włączone przez
kierowcę.
● Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu
jazdy na zużycie paliwa.
Graficzny wyświetlacz informacyjny, kolorowy wyświetlacz informacyjny
W zależności od konfiguracji pojazd
może być wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny znajduje
się w desce rozdzielczej, nad
panelem systemu Infotainment.
