Pielęgnacja samochodu199

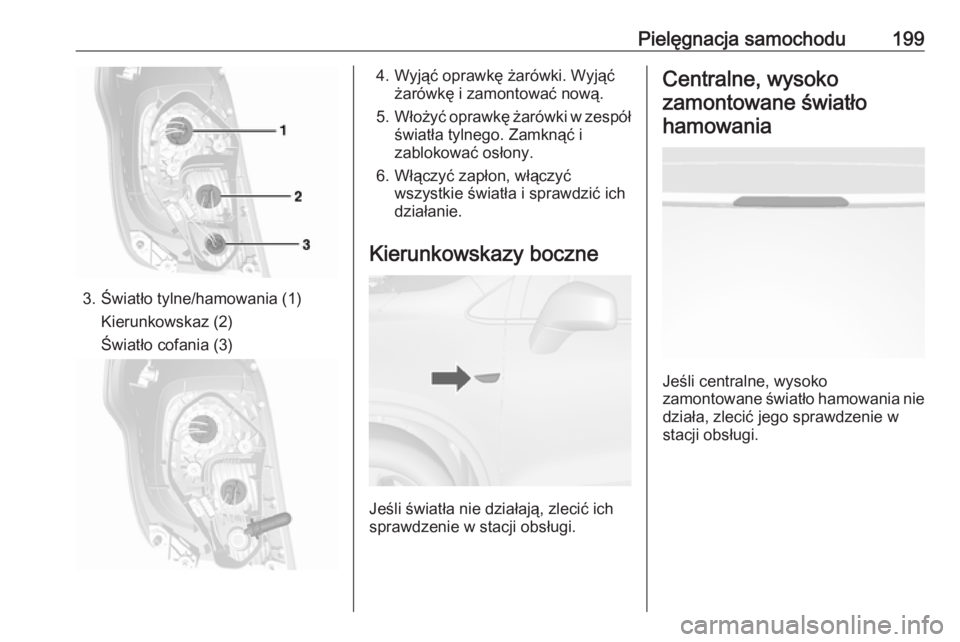

3. Światło tylne/hamowania (1)Kierunkowskaz (2)
Światło cofania (3)
4. Wyjąć oprawkę żarówki. Wyjąć żarówkę i zamontować nową.
5. Włożyć oprawkę żarówki w zespół
światła tylnego. Zamknąć i
zablokować osłony.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Kierunkowskazy boczne
Jeśli światła nie działają, zlecić ich
sprawdzenie w stacji obsługi.
Centralne, wysoko
zamontowane światłohamowania
Jeśli centralne, wysoko
zamontowane światło hamowania nie
działa, zlecić jego sprawdzenie w
stacji obsługi.

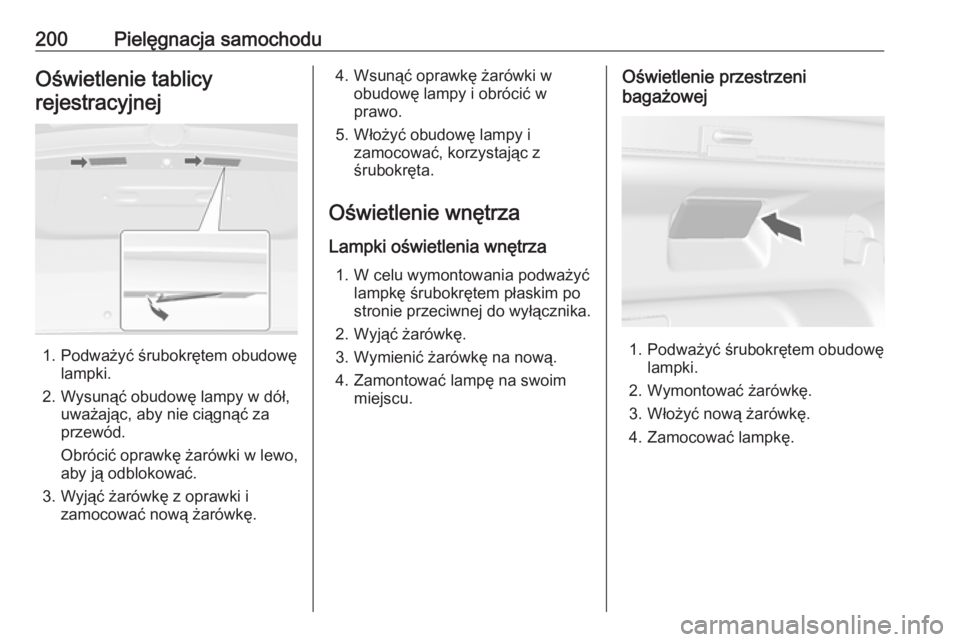

200Pielęgnacja samochoduOświetlenie tablicyrejestracyjnej
1. Podważyć śrubokrętem obudowę lampki.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
Obrócić oprawkę żarówki w lewo,
aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki wobudowę lampy i obrócić w
prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z
śrubokręta.
Oświetlenie wnętrza Lampki oświetlenia wnętrza 1. W celu wymontowania podważyć lampkę śrubokrętem płaskim po
stronie przeciwnej do wyłącznika.
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować lampę na swoim miejscu.Oświetlenie przestrzeni
bagażowej
1. Podważyć śrubokrętem obudowę lampki.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.

Pielęgnacja samochodu201Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W skrzynce ponad dodatnim
biegunem akumulatora znajdują się
niektóre bezpieczniki główne. Jeśli
jest to konieczne, sprawdzenie ich
należy zlecić w warsztacie.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.

202Pielęgnacja samochodu

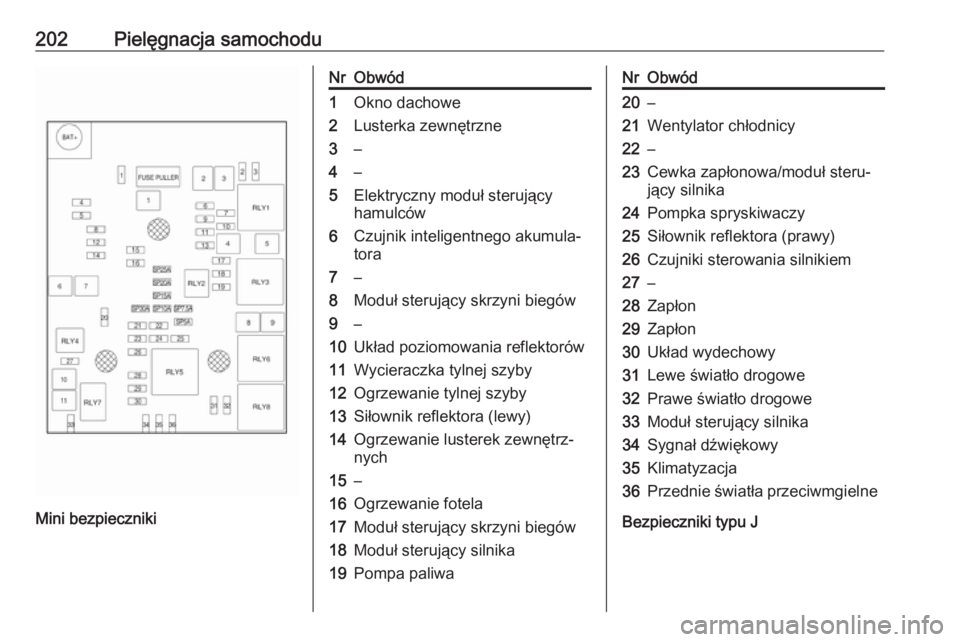

Mini bezpieczniki
NrObwód1Okno dachowe2Lusterka zewnętrzne3–4–5Elektryczny moduł sterujący
hamulców6Czujnik inteligentnego akumula‐
tora7–8Moduł sterujący skrzyni biegów9–10Układ poziomowania reflektorów11Wycieraczka tylnej szyby12Ogrzewanie tylnej szyby13Siłownik reflektora (lewy)14Ogrzewanie lusterek zewnętrz‐
nych15–16Ogrzewanie fotela17Moduł sterujący skrzyni biegów18Moduł sterujący silnika19Pompa paliwaNrObwód20–21Wentylator chłodnicy22–23Cewka zapłonowa/moduł steru‐
jący silnika24Pompka spryskiwaczy25Siłownik reflektora (prawy)26Czujniki sterowania silnikiem27–28Zapłon29Zapłon30Układ wydechowy31Lewe światło drogowe32Prawe światło drogowe33Moduł sterujący silnika34Sygnał dźwiękowy35Klimatyzacja36Przednie światła przeciwmgielne
Bezpieczniki typu J

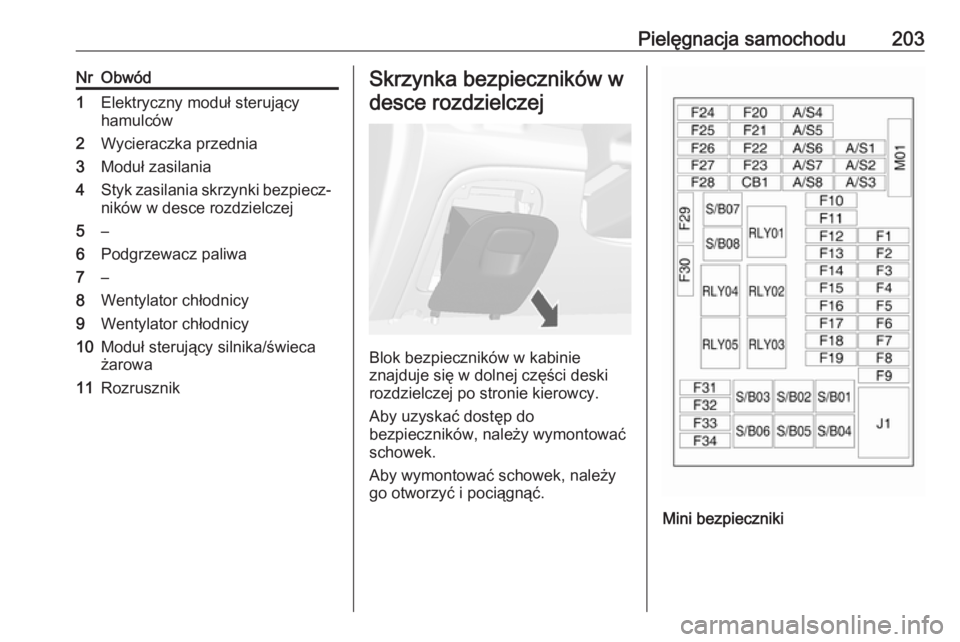

Pielęgnacja samochodu203NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Moduł zasilania4Styk zasilania skrzynki bezpiecz‐
ników w desce rozdzielczej5–6Podgrzewacz paliwa7–8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika/świeca
żarowa11RozrusznikSkrzynka bezpieczników w
desce rozdzielczej
Blok bezpieczników w kabinie
znajduje się w dolnej części deski rozdzielczej po stronie kierowcy.
Aby uzyskać dostęp do
bezpieczników, należy wymontować
schowek.
Aby wymontować schowek, należy
go otworzyć i pociągnąć.
Mini bezpieczniki

204Pielęgnacja samochoduNrObwód1Moduł sterujący nadwozia2Moduł sterujący nadwozia3Moduł sterujący nadwozia4Moduł sterujący nadwozia5Moduł sterujący nadwozia6Moduł sterujący nadwozia7Moduł sterujący nadwozia8Moduł sterujący nadwozia9Wyłącznik zapłonu10Moduł diagnostyczny systemów
bezpieczeństwa11Przyłącze łącza danych12Ogrzewanie, wentylacja i klima‐
tyzacja13Klapa tylna14Układ ułatwiający parkowanie15System ostrzegania o opusz‐
czeniu pasa ruchu / lusterko
wewnętrzne16System adaptacyjnego oświet‐ lenia drogi17Szyba otwierana elektrycznie po
stronie kierowcyNrObwód18Czujnik deszczu19Moduł sterujący nadwozia / regu‐
lowane sterowanie napięciem20Kierownica21Gniazdko zasilania AC/automa‐
tyczna skrzynia biegów22Zapalniczka/gniazdko zasilania
DC23Rezerwa24Rezerwa25Rezerwa26Rezerwa27Tablica rozdzielcza/nagrzewnica dodatkowa/przełącznik sprzęgła28System adaptacyjnego oświet‐
lenia drogi/konwerter napięcia/
przełącznik reflektorów29Rezerwa30Rezerwa31Zestaw wskaźników w desce
rozdzielczej32System audio-nawigacyjny/brzę‐
czykNrObwód33Wyświetlacz / system audio-
nawigacyjny34Onstar UHP/DAB
Bezpieczniki S/B
NrObwód01Rezerwa02Rezerwa03Szyby otwierane elektrycznie,
przednie04Szyby otwierane elektrycznie,
tylne05Tryb logistyczny06Rezerwa07Rezerwa08Rezerwa

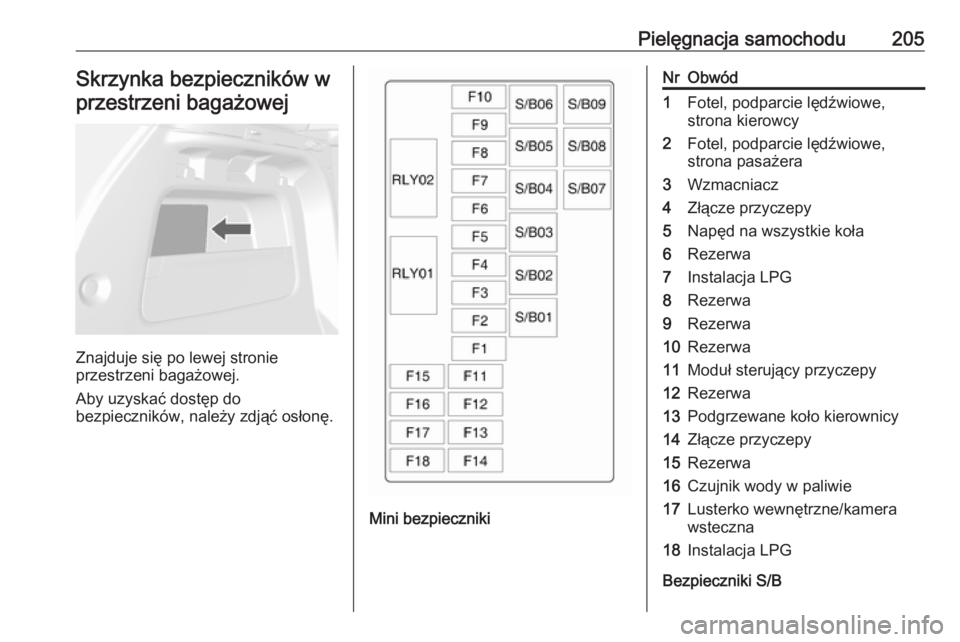

Pielęgnacja samochodu205Skrzynka bezpieczników wprzestrzeni bagażowej
Znajduje się po lewej stronie
przestrzeni bagażowej.
Aby uzyskać dostęp do
bezpieczników, należy zdjąć osłonę.
Mini bezpieczniki
NrObwód1Fotel, podparcie lędźwiowe,
strona kierowcy2Fotel, podparcie lędźwiowe,
strona pasażera3Wzmacniacz4Złącze przyczepy5Napęd na wszystkie koła6Rezerwa7Instalacja LPG8Rezerwa9Rezerwa10Rezerwa11Moduł sterujący przyczepy12Rezerwa13Podgrzewane koło kierownicy14Złącze przyczepy15Rezerwa16Czujnik wody w paliwie17Lusterko wewnętrzne/kamera
wsteczna18Instalacja LPG
Bezpieczniki S/B

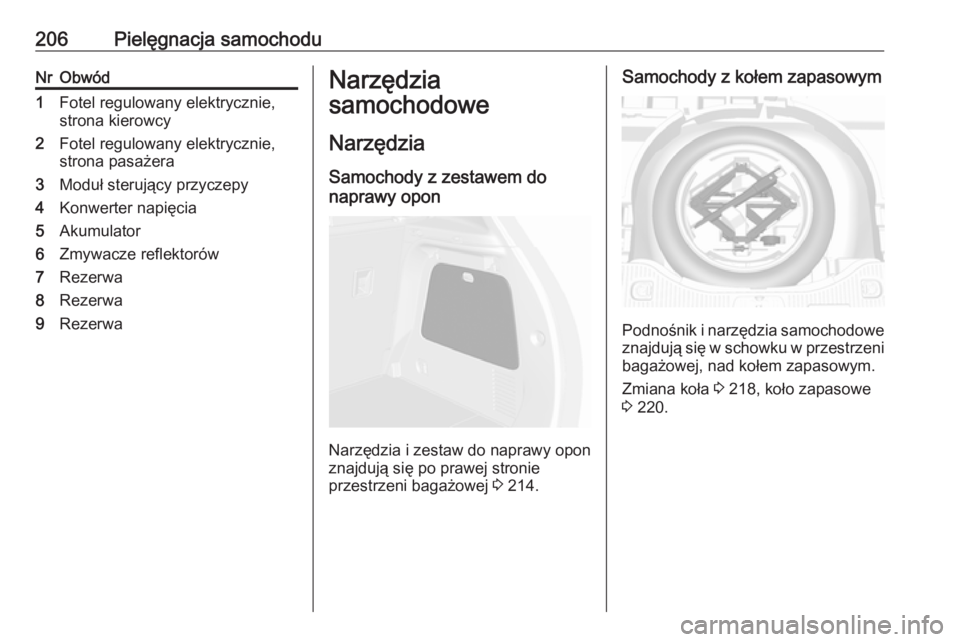

206Pielęgnacja samochoduNrObwód1Fotel regulowany elektrycznie,
strona kierowcy2Fotel regulowany elektrycznie,
strona pasażera3Moduł sterujący przyczepy4Konwerter napięcia5Akumulator6Zmywacze reflektorów7Rezerwa8Rezerwa9RezerwaNarzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia i zestaw do naprawy opon
znajdują się po prawej stronie
przestrzeni bagażowej 3 214.
Samochody z kołem zapasowym
Podnośnik i narzędzia samochodowe
znajdują się w schowku w przestrzeni
bagażowej, nad kołem zapasowym.
Zmiana koła 3 218, koło zapasowe
3 220.
