2016.5 OPEL MOKKA Betriebsanleitung (in German)

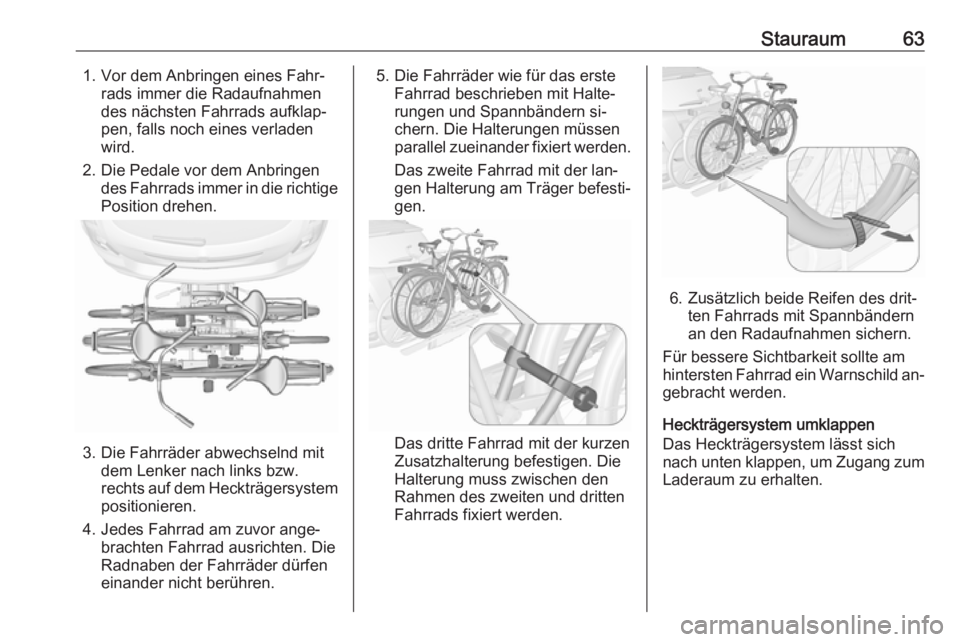

Stauraum631. Vor dem Anbringen eines Fahr‐rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern si‐
chern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der lan‐
gen Halterung am Träger befesti‐
gen.
Das dritte Fahrrad mit der kurzen
Zusatzhalterung befestigen. Die
Halterung muss zwischen den
Rahmen des zweiten und dritten
Fahrrads fixiert werden.
6. Zusätzlich beide Reifen des drit‐ ten Fahrrads mit Spannbändern
an den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.

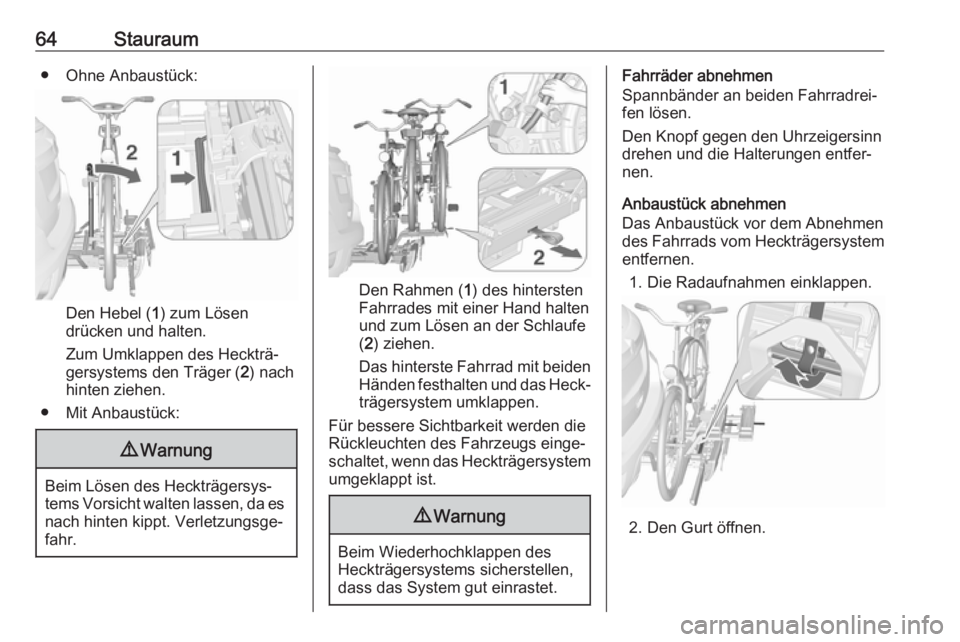

64Stauraum● Ohne Anbaustück:
Den Hebel (1) zum Lösen
drücken und halten.
Zum Umklappen des Heckträ‐
gersystems den Träger ( 2) nach
hinten ziehen.
● Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen ( 1) des hintersten
Fahrrades mit einer Hand halten
und zum Lösen an der Schlaufe
( 2 ) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐ trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des Fahrrads vom Heckträgersystem
entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.

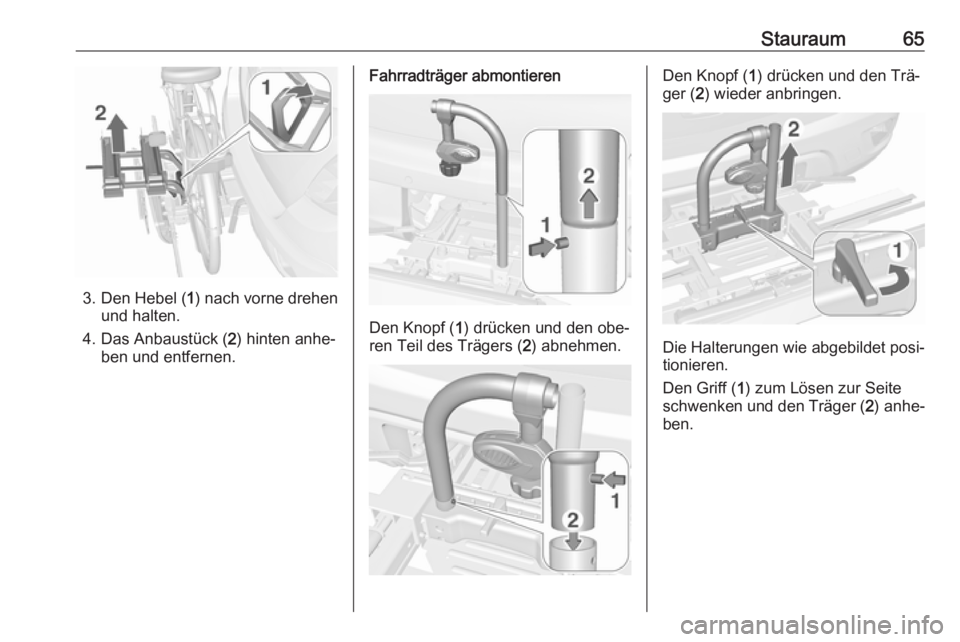

Stauraum65
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück ( 2) hinten anhe‐
ben und entfernen.
Fahrradträger abmontieren
Den Knopf ( 1) drücken und den obe‐
ren Teil des Trägers ( 2) abnehmen.
Den Knopf ( 1) drücken und den Trä‐
ger ( 2) wieder anbringen.
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff ( 1) zum Lösen zur Seite
schwenken und den Träger ( 2) anhe‐
ben.

66Stauraum
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken ( 1).
Den Träger an der Rückseite ( 2) nach
unten drücken.
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln
Die beiden Spannhebel so weit wie
möglich nach innen schwenken. Gurt
fixieren.
Rückleuchten einklappen
Beide Schrauben entfernen. Rück‐
leuchten aus der Halterung ziehen
und nach vorne schwenken.
Rückleuchten in die Halterung
drücken und die Lampen wieder mit
den Schrauben befestigen.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie Radaufnahmen
und Halterungen ordnungsgemäß
verstaut sind. Andernfalls kann
das Heckträgersystem beim Ein‐
fahren beschädigt werden.

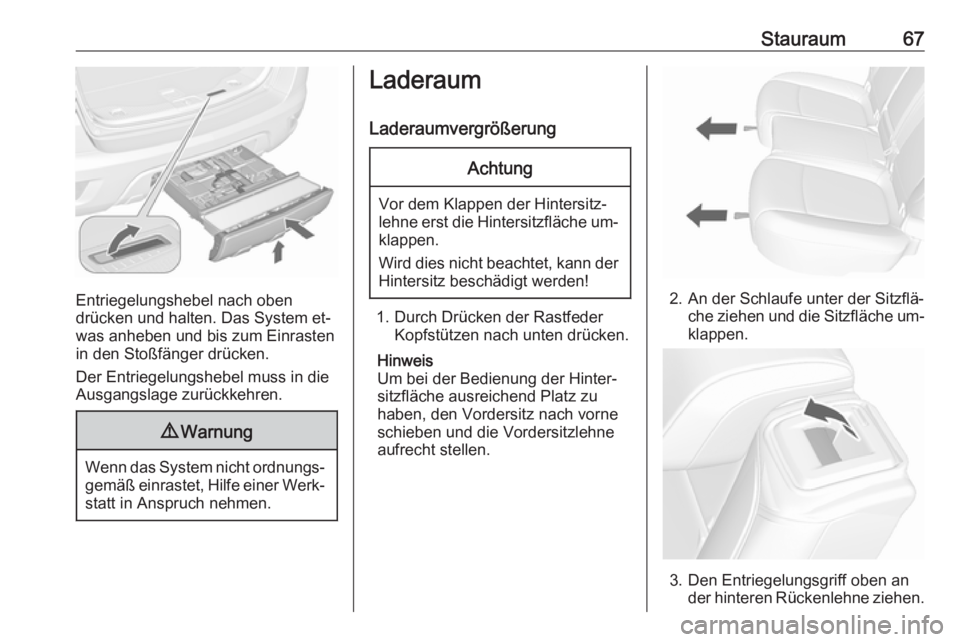

Stauraum67
Entriegelungshebel nach oben
drücken und halten. Das System et‐
was anheben und bis zum Einrasten
in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
LaderaumvergrößerungAchtung
Vor dem Klappen der Hintersitz‐
lehne erst die Hintersitzfläche um‐ klappen.
Wird dies nicht beachtet, kann der
Hintersitz beschädigt werden!
1. Durch Drücken der Rastfeder Kopfstützen nach unten drücken.
Hinweis
Um bei der Bedienung der Hinter‐ sitzfläche ausreichend Platz zu
haben, den Vordersitz nach vorne
schieben und die Vordersitzlehne
aufrecht stellen.
2. An der Schlaufe unter der Sitzflä‐ che ziehen und die Sitzfläche um‐
klappen.
3. Den Entriegelungsgriff oben an der hinteren Rückenlehne ziehen.

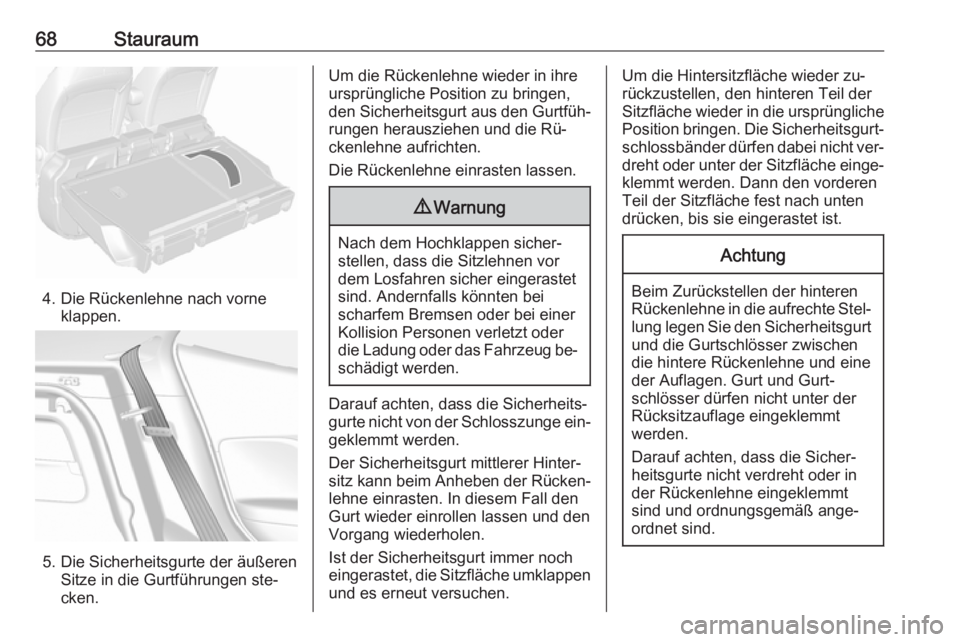

68Stauraum
4. Die Rückenlehne nach vorneklappen.
5. Die Sicherheitsgurte der äußeren Sitze in die Gurtführungen ste‐
cken.
Um die Rückenlehne wieder in ihre
ursprüngliche Position zu bringen,
den Sicherheitsgurt aus den Gurtfüh‐ rungen herausziehen und die Rü‐
ckenlehne aufrichten.
Die Rückenlehne einrasten lassen.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
dem Losfahren sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug be‐ schädigt werden.
Darauf achten, dass die Sicherheits‐
gurte nicht von der Schlosszunge ein‐
geklemmt werden.
Der Sicherheitsgurt mittlerer Hinter‐
sitz kann beim Anheben der Rücken‐
lehne einrasten. In diesem Fall den
Gurt wieder einrollen lassen und den
Vorgang wiederholen.
Ist der Sicherheitsgurt immer noch
eingerastet, die Sitzfläche umklappen
und es erneut versuchen.
Um die Hintersitzfläche wieder zu‐
rückzustellen, den hinteren Teil der
Sitzfläche wieder in die ursprüngliche Position bringen. Die Sicherheitsgurt‐ schlossbänder dürfen dabei nicht ver‐
dreht oder unter der Sitzfläche einge‐ klemmt werden. Dann den vorderen
Teil der Sitzfläche fest nach unten
drücken, bis sie eingerastet ist.Achtung
Beim Zurückstellen der hinteren
Rückenlehne in die aufrechte Stel‐
lung legen Sie den Sicherheitsgurt und die Gurtschlösser zwischen
die hintere Rückenlehne und eine
der Auflagen. Gurt und Gurt‐
schlösser dürfen nicht unter der
Rücksitzauflage eingeklemmt
werden.
Darauf achten, dass die Sicher‐
heitsgurte nicht verdreht oder in
der Rückenlehne eingeklemmt
sind und ordnungsgemäß ange‐
ordnet sind.

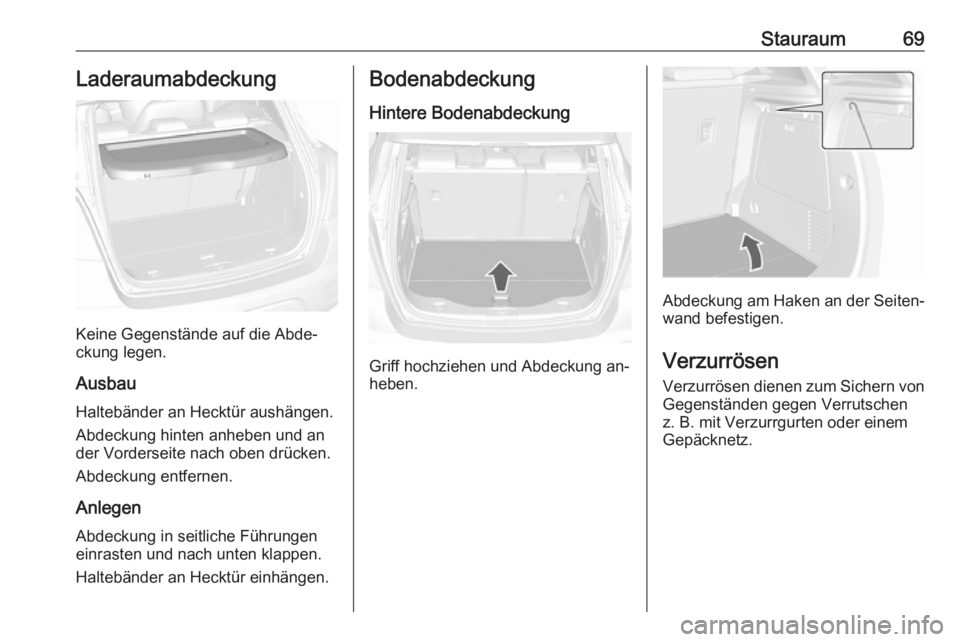

Stauraum69Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.
Ausbau
Haltebänder an Hecktür aushängen.
Abdeckung hinten anheben und an
der Vorderseite nach oben drücken.
Abdeckung entfernen.
Anlegen
Abdeckung in seitliche Führungen
einrasten und nach unten klappen.
Haltebänder an Hecktür einhängen.
Bodenabdeckung
Hintere Bodenabdeckung
Griff hochziehen und Abdeckung an‐
heben.
Abdeckung am Haken an der Seiten‐
wand befestigen.
Verzurrösen Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.

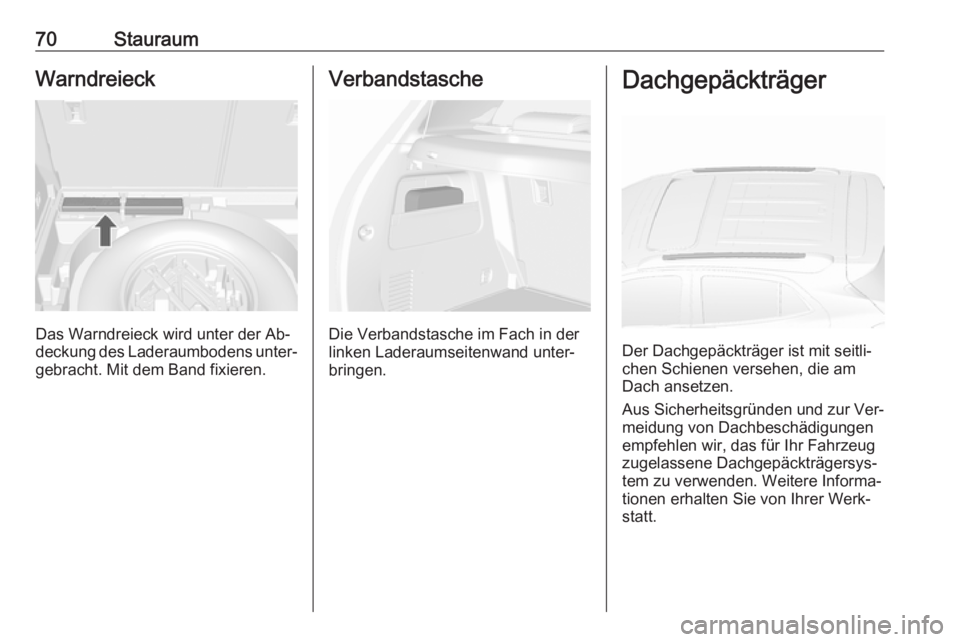

70StauraumWarndreieck
Das Warndreieck wird unter der Ab‐
deckung des Laderaumbodens unter‐ gebracht. Mit dem Band fixieren.
Verbandstasche
Die Verbandstasche im Fach in der
linken Laderaumseitenwand unter‐
bringen.
Dachgepäckträger
Der Dachgepäckträger ist mit seitli‐
chen Schienen versehen, die am
Dach ansetzen.
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Weitere Informa‐ tionen erhalten Sie von Ihrer Werk‐
statt.
