2016.5 OPEL MOKKA Betriebsanleitung (in German)

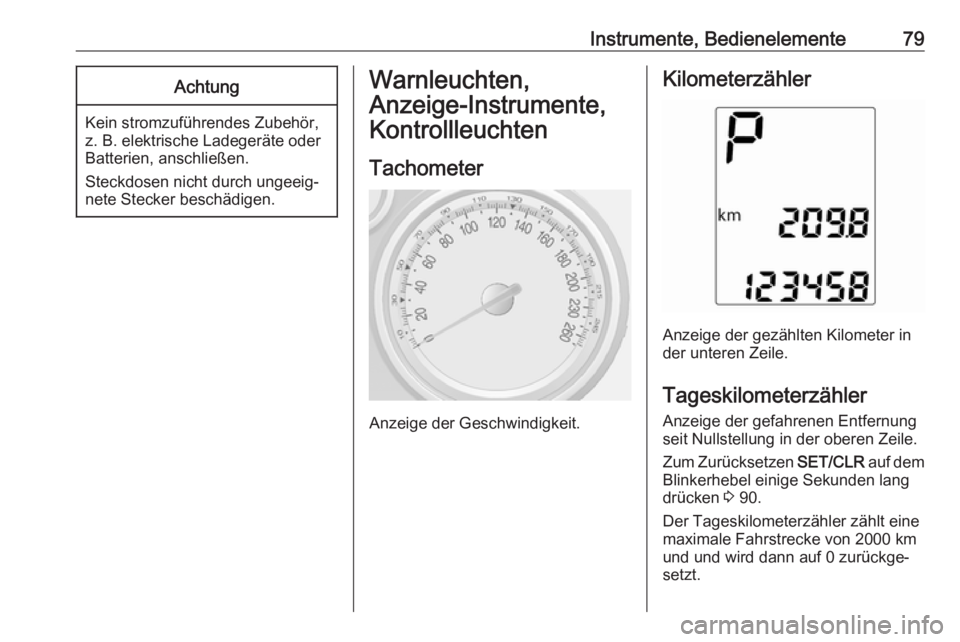

Instrumente, Bedienelemente79Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Steckdosen nicht durch ungeeig‐
nete Stecker beschädigen.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gezählten Kilometer in
der unteren Zeile.
Tageskilometerzähler
Anzeige der gefahrenen Entfernung
seit Nullstellung in der oberen Zeile.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 90.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und und wird dann auf 0 zurückge‐
setzt.

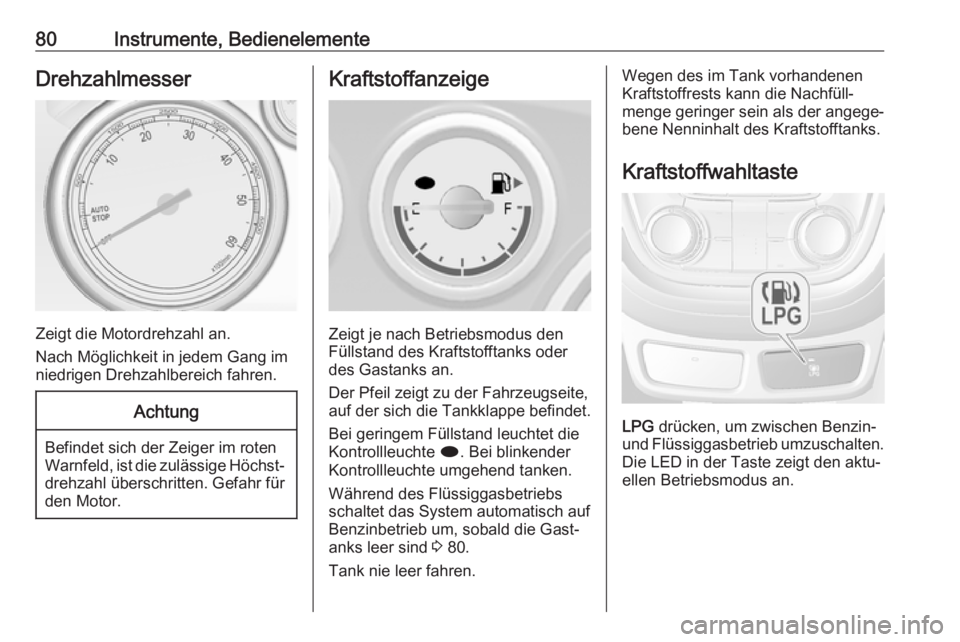

80Instrumente, BedienelementeDrehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt je nach Betriebsmodus den
Füllstand des Kraftstofftanks oder
des Gastanks an.
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 80.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED in der Taste zeigt den aktu‐
ellen Betriebsmodus an.

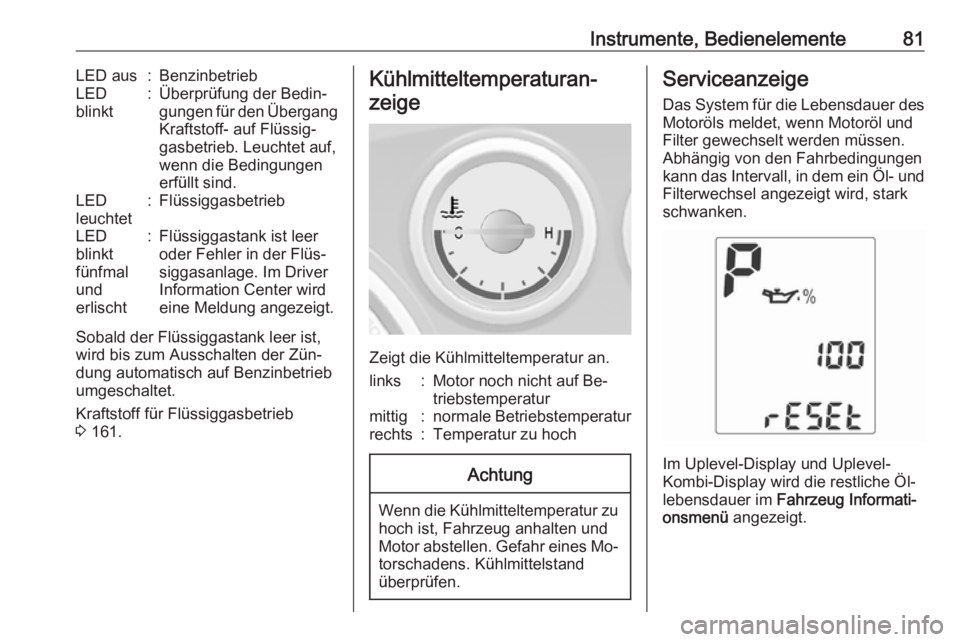

Instrumente, Bedienelemente81LED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐ gungen für den Übergang Kraftstoff- auf Flüssig‐
gasbetrieb. Leuchtet auf,
wenn die Bedingungen
erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 161.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel-Display und Uplevel-
Kombi-Display wird die restliche Öl‐
lebensdauer im Fahrzeug Informati‐
onsmenü angezeigt.

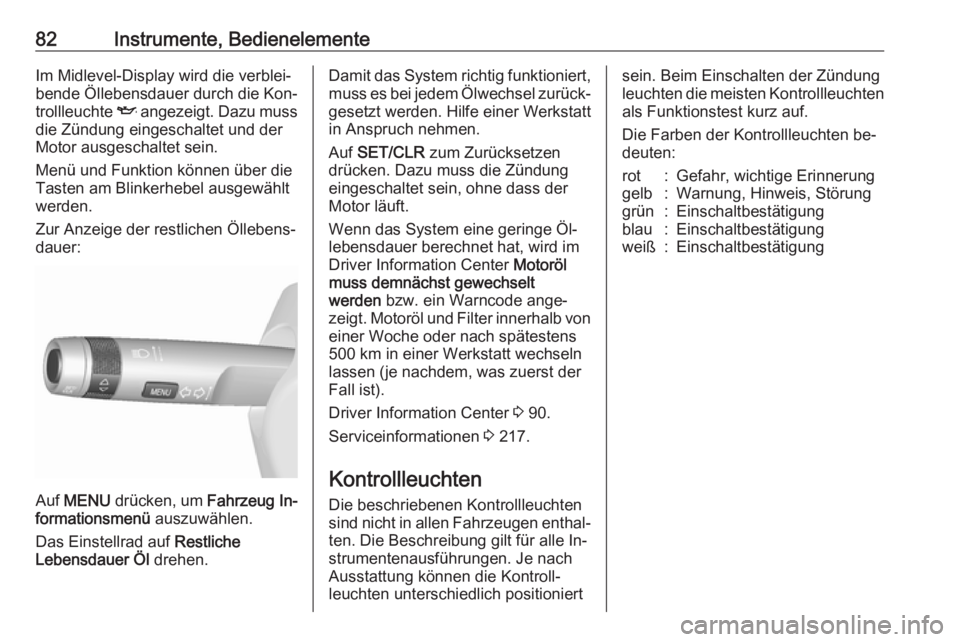

82Instrumente, BedienelementeIm Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet und der
Motor ausgeschaltet sein.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert,
muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Auf SET/CLR zum Zurücksetzen
drücken. Dazu muss die Zündung
eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Driver Information Center 3 90.
Serviceinformationen 3 217.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniertsein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

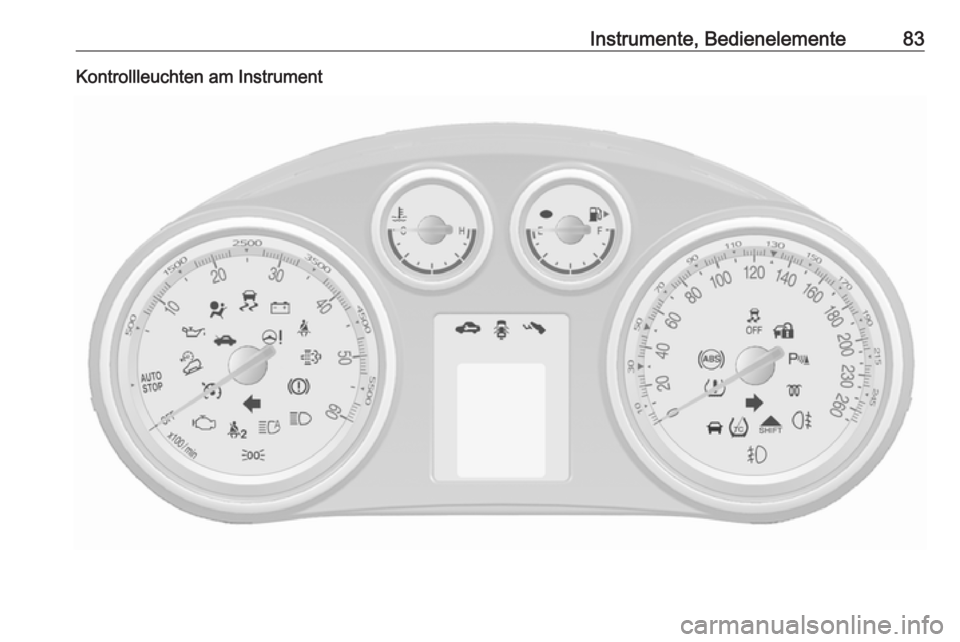

Instrumente, Bedienelemente83Kontrollleuchten am Instrument

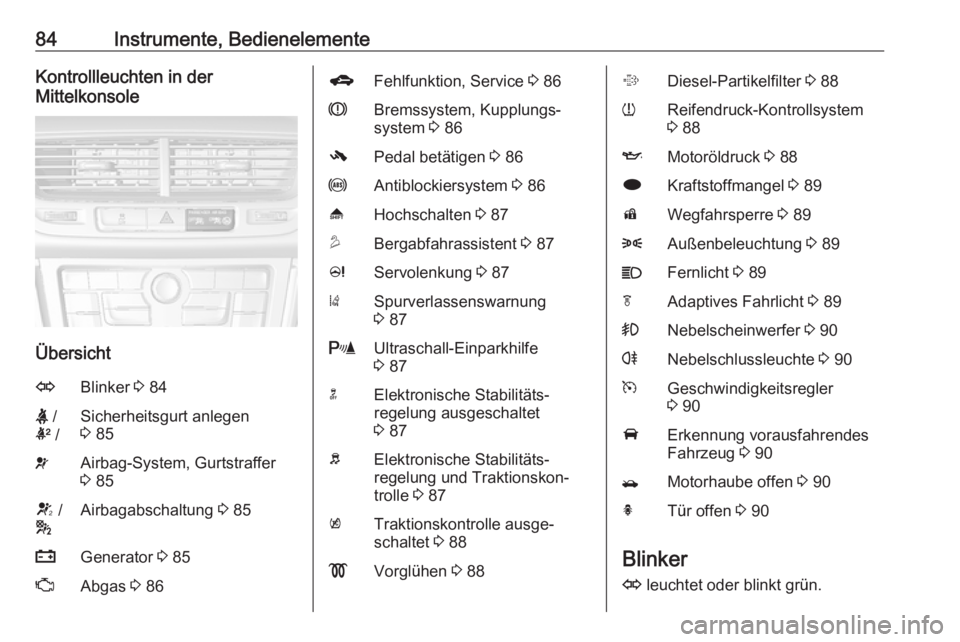

84Instrumente, BedienelementeKontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 84X /
k /Sicherheitsgurt anlegen
3 85vAirbag-System, Gurtstraffer
3 85V /
*Airbagabschaltung 3 85pGenerator 3 85ZAbgas 3 86gFehlfunktion, Service 3 86RBremssystem, Kupplungs‐
system 3 86-Pedal betätigen 3 86uAntiblockiersystem 3 86[Hochschalten 3 87uBergabfahrassistent 3 87cServolenkung 3 87)Spurverlassenswarnung
3 87rUltraschall-Einparkhilfe
3 87nElektronische Stabilitäts‐
regelung ausgeschaltet
3 87bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 87kTraktionskontrolle ausge‐
schaltet 3 88!Vorglühen 3 88%Diesel-Partikelfilter 3 88wReifendruck-Kontrollsystem
3 88IMotoröldruck 3 88iKraftstoffmangel 3 89dWegfahrsperre 3 898Außenbeleuchtung 3 89CFernlicht 3 89fAdaptives Fahrlicht 3 89>Nebelscheinwerfer 3 90rNebelschlussleuchte 3 90mGeschwindigkeitsregler
3 90AErkennung vorausfahrendes
Fahrzeug 3 90/Motorhaube offen 3 90hTür offen 3 90
Blinker
O leuchtet oder blinkt grün.

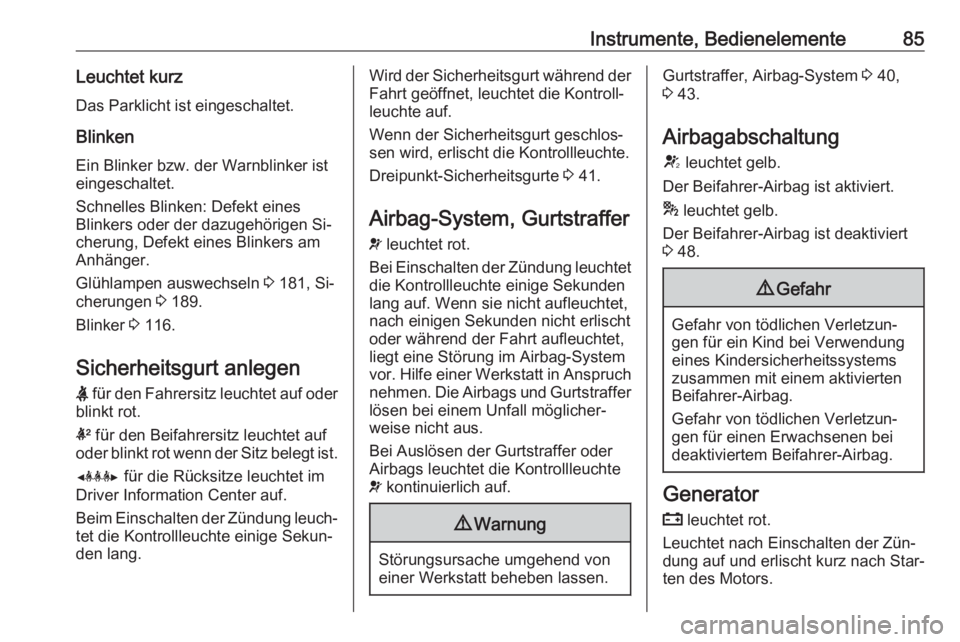

Instrumente, Bedienelemente85Leuchtet kurz
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 181, Si‐
cherungen 3 189.
Blinker 3 116.
Sicherheitsgurt anlegen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot wenn der Sitz belegt ist.
Y für die Rücksitze leuchtet im
Driver Information Center auf.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte einige Sekun‐
den lang.Wird der Sicherheitsgurt während der
Fahrt geöffnet, leuchtet die Kontroll‐
leuchte auf.
Wenn der Sicherheitsgurt geschlos‐
sen wird, erlischt die Kontrollleuchte.
Dreipunkt-Sicherheitsgurte 3 41.
Airbag-System, Gurtstraffer
v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte einige Sekunden
lang auf. Wenn sie nicht aufleuchtet,
nach einigen Sekunden nicht erlischt
oder während der Fahrt aufleuchtet,
liegt eine Störung im Airbag-System
vor. Hilfe einer Werkstatt in Anspruch nehmen. Die Airbags und Gurtstraffer
lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 40,
3 43.
Airbagabschaltung V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 48.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.

86Instrumente, BedienelementeLeuchten bei laufendem Motor
Anhalten, Motor abstellen. Batterie
wird nicht geladen. Motorkühlung
kann unterbrochen sein. Die Wirkung
des Bremskraftverstärkers kann aus‐ setzen. Hilfe einer Werkstatt in An‐
spruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Umge‐
hend eine Werkstatt aufsuchen.
Blinken bei laufendem Motor Störung, die zur Beschädigung desKatalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend eine Werkstatt aufsu‐
chen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Fahrzeugmeldungen 3 96.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter ma‐ nueller Parkbremse zu niedrig
3 178.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 142.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchtet Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 132.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 16, 3 131.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐
tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 142.
