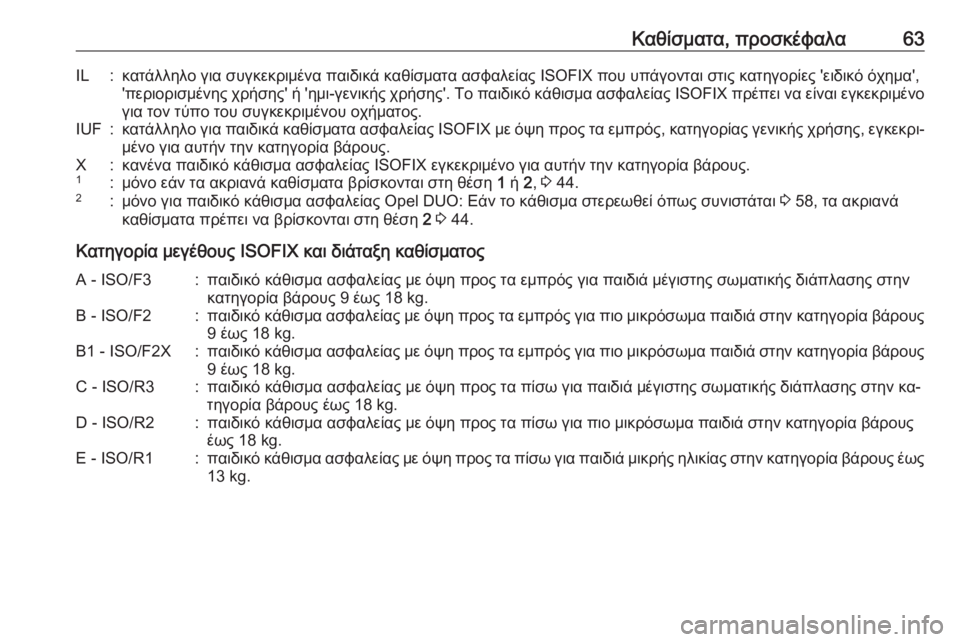

Καθίσματα, προσκέφαλα63IL:κατάλληλο για συγκεκριμένα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στις κατηγορίες 'ειδικό όχημα','περιορισμένης χρήσης' ή 'ημι-γενικής χρήσης'. Το παιδικό κάθισμα ασφαλείας ISOFIX πρέπει να είναι εγκεκριμένο
για τον τύπο του συγκεκριμένου οχήματος.IUF:κατάλληλο για παιδικά καθίσματα ασφαλείας ISOFIX με όψη προς τα εμπρός, κατηγορίας γενικής χρήσης, εγκεκρι‐
μένο για αυτήν την κατηγορία βάρους.X:κανένα παιδικό κάθισμα ασφαλείας ISOFIX εγκεκριμένο για αυτήν την κατηγορία βάρους.1:μόνο εάν τα ακριανά καθίσματα βρίσκονται στη θέση 1 ή 2, 3 44.2:μόνο για παιδικό κάθισμα ασφαλείας Opel DUO: Εάν το κάθισμα στερεωθεί όπως συνιστάται 3 58, τα ακριανά
καθίσματα πρέπει να βρίσκονται στη θέση 2 3 44.
Κατηγορία μεγέθους ISOFIX και διάταξη καθίσματος
A - ISO/F3:παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για παιδιά μέγιστης σωματικής διάπλασης στην
κατηγορία βάρους 9 έως 18 kg.B - ISO/F2:παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg.B1 - ISO/F2X:παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg.C - ISO/R3:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μέγιστης σωματικής διάπλασης στην κα‐
τηγορία βάρους έως 18 kg.D - ISO/R2:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για πιο μικρόσωμα παιδιά στην κατηγορία βάρους έως 18 kg.E - ISO/R1:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μικρής ηλικίας στην κατηγορία βάρους έως
13 kg.

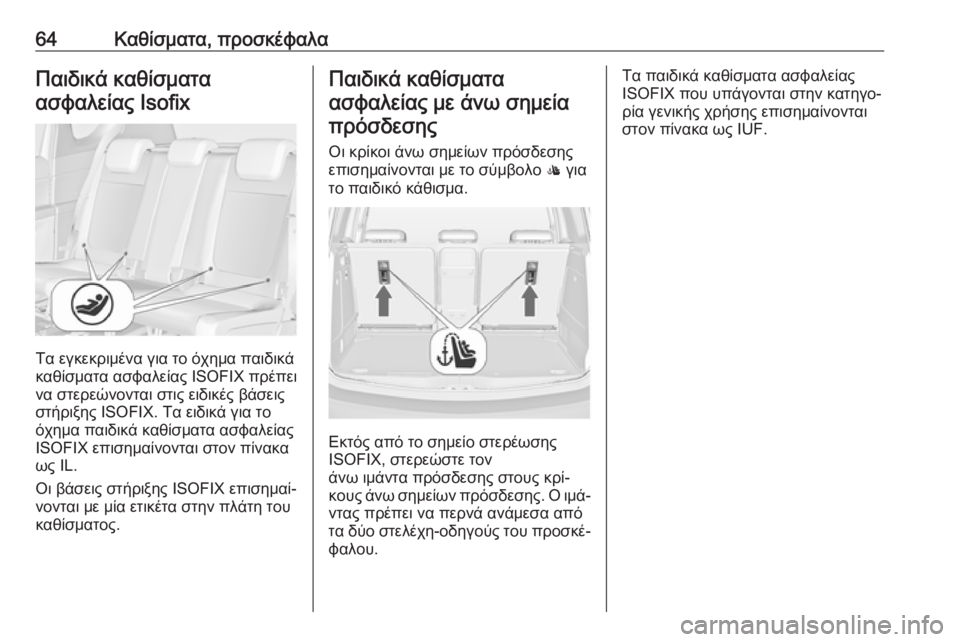

64Καθίσματα, προσκέφαλαΠαιδικά καθίσματαασφαλείας Isofix
Τα εγκεκριμένα για το όχημα παιδικά
καθίσματα ασφαλείας ISOFIX πρέπει
να στερεώνονται στις ειδικές βάσεις
στήριξης ISOFIX. Τα ειδικά για το
όχημα παιδικά καθίσματα ασφαλείας
ISOFIX επισημαίνονται στον πίνακα
ως IL.
Οι βάσεις στήριξης ISOFIX επισημαί‐
νονται με μία ετικέτα στην πλάτη του
καθίσματος.
Παιδικά καθίσματα
ασφαλείας με άνω σημεία πρόσδεσης
Οι κρίκοι άνω σημείων πρόσδεσης
επισημαίνονται με το σύμβολο : για
το παιδικό κάθισμα.
Εκτός από το σημείο στερέωσης
ISOFIX, στερεώστε τον
άνω ιμάντα πρόσδεσης στους κρί‐
κους άνω σημείων πρόσδεσης. Ο ιμά‐ ντας πρέπει να περνά ανάμεσα από
τα δύο στελέχη-οδηγούς του προσκέ‐
φαλου.
Τα παιδικά καθίσματα ασφαλείας
ISOFIX που υπάγονται στην κατηγο‐ ρία γενικής χρήσης επισημαίνονται
στον πίνακα ως IUF.

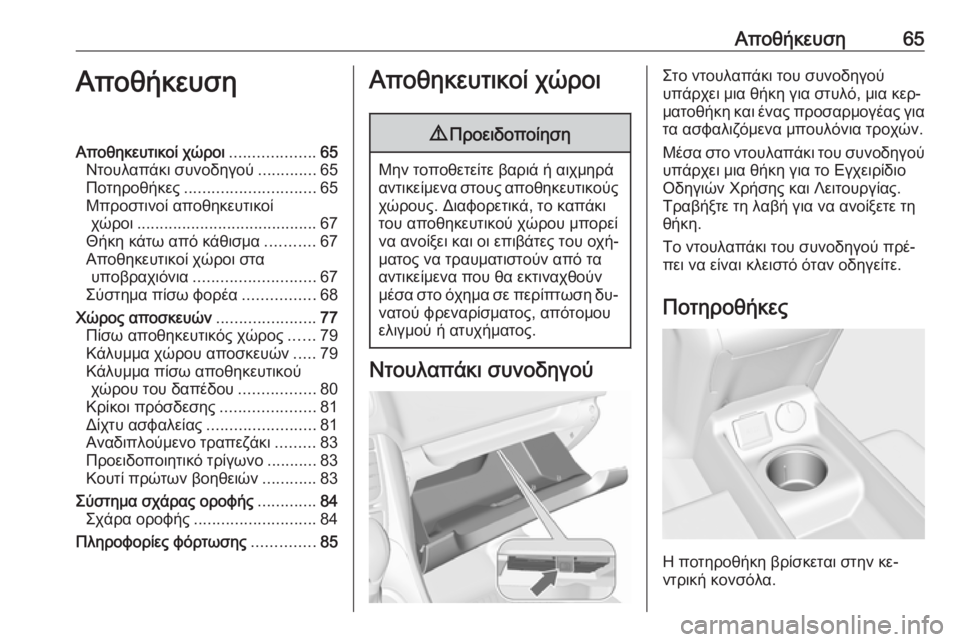

Αποθήκευση65ΑποθήκευσηΑποθηκευτικοί χώροι...................65
Ντουλαπάκι συνοδηγού .............65
Ποτηροθήκες ............................. 65
Μπροστινοί αποθηκευτικοί χώροι ........................................ 67
Θήκη κάτω από κάθισμα ...........67
Αποθηκευτικοί χώροι στα υποβραχιόνια ........................... 67
Σύστημα πίσω φορέα ................68
Χώρος αποσκευών ......................77
Πίσω αποθηκευτικός χώρος ......79
Κάλυμμα χώρου αποσκευών .....79
Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου .................80
Κρίκοι πρόσδεσης .....................81
Δίχτυ ασφαλείας ........................81
Αναδιπλούμενο τραπεζάκι .........83
Προειδοποιητικό τρίγωνο ...........83
Κουτί πρώτων βοηθειών ............83
Σύστημα σχάρας οροφής .............84
Σχάρα οροφής ........................... 84
Πληροφορίες φόρτωσης ..............85Αποθηκευτικοί χώροι9Προειδοποίηση
Μην τοποθετείτε βαριά ή αιχμηρά
αντικείμενα στους αποθηκευτικούς χώρους. Διαφορετικά, το καπάκι
του αποθηκευτικού χώρου μπορεί
να ανοίξει και οι επιβάτες του οχή‐
ματος να τραυματιστούν από τα
αντικείμενα που θα εκτιναχθούν
μέσα στο όχημα σε περίπτωση δυ‐
νατού φρεναρίσματος, απότομου
ελιγμού ή ατυχήματος.
Ντουλαπάκι συνοδηγού
Στο ντουλαπάκι του συνοδηγού
υπάρχει μια θήκη για στυλό, μια κερ‐ ματοθήκη και ένας προσαρμογέας για τα ασφαλιζόμενα μπουλόνια τροχών.
Μέσα στο ντουλαπάκι του συνοδηγού
υπάρχει μια θήκη για το Εγχειρίδιο
Οδηγιών Χρήσης και Λειτουργίας.
Τραβήξτε τη λαβή για να ανοίξετε τη
θήκη.
Το ντουλαπάκι του συνοδηγού πρέ‐
πει να είναι κλειστό όταν οδηγείτε.
Ποτηροθήκες
Η ποτηροθήκη βρίσκεται στην κε‐
ντρική κονσόλα.

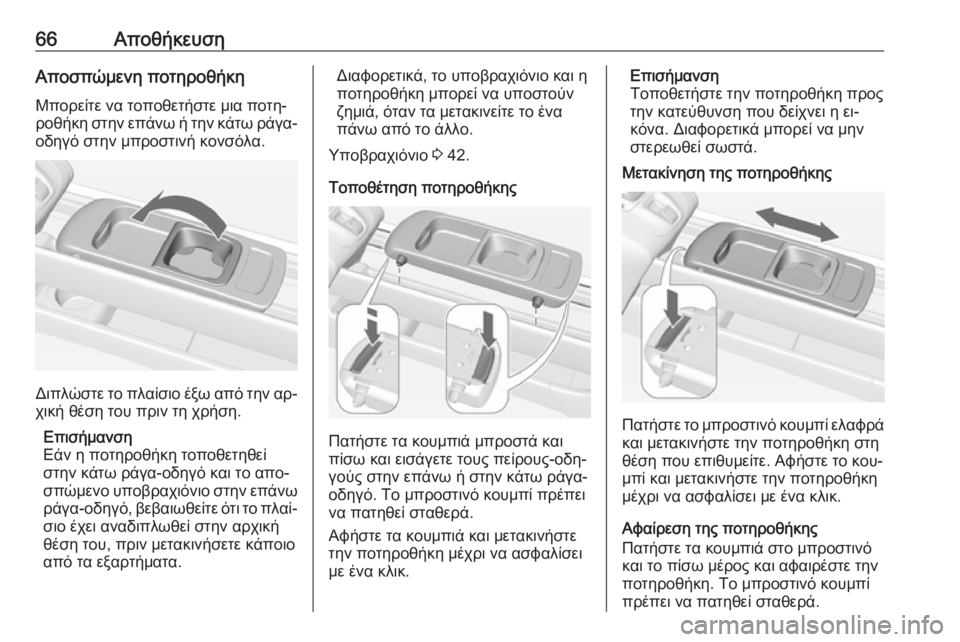

66ΑποθήκευσηΑποσπώμενη ποτηροθήκη
Μπορείτε να τοποθετήστε μια ποτη‐ ροθήκη στην επάνω ή την κάτω ράγα- οδηγό στην μπροστινή κονσόλα.
Διπλώστε το πλαίσιο έξω από την αρ‐ χική θέση του πριν τη χρήση.
Επισήμανση
Εάν η ποτηροθήκη τοποθετηθεί
στην κάτω ράγα-οδηγό και το απο‐
σπώμενο υποβραχιόνιο στην επάνω ράγα-οδηγό, βεβαιωθείτε ότι το πλαί‐
σιο έχει αναδιπλωθεί στην αρχική
θέση του, πριν μετακινήσετε κάποιο
από τα εξαρτήματα.
Διαφορετικά, το υποβραχιόνιο και η
ποτηροθήκη μπορεί να υποστούν
ζημιά, όταν τα μετακινείτε το ένα πάνω από το άλλο.
Υποβραχιόνιο 3 42.
Τοποθέτηση ποτηροθήκης
Πατήστε τα κουμπιά μπροστά και
πίσω και εισάγετε τους πείρους-οδη‐
γούς στην επάνω ή στην κάτω ράγα- οδηγό. Το μπροστινό κουμπί πρέπει
να πατηθεί σταθερά.
Αφήστε τα κουμπιά και μετακινήστε
την ποτηροθήκη μέχρι να ασφαλίσει
με ένα κλικ.
Επισήμανση
Τοποθετήστε την ποτηροθήκη προς
την κατεύθυνση που δείχνει η ει‐
κόνα. Διαφορετικά μπορεί να μην
στερεωθεί σωστά.
Μετακίνηση της ποτηροθήκης
Πατήστε το μπροστινό κουμπί ελαφρά
και μετακινήστε την ποτηροθήκη στη
θέση που επιθυμείτε. Αφήστε το κου‐
μπί και μετακινήστε την ποτηροθήκη
μέχρι να ασφαλίσει με ένα κλικ.
Αφαίρεση της ποτηροθήκης
Πατήστε τα κουμπιά στο μπροστινό
και το πίσω μέρος και αφαιρέστε την
ποτηροθήκη. Το μπροστινό κουμπί
πρέπει να πατηθεί σταθερά.

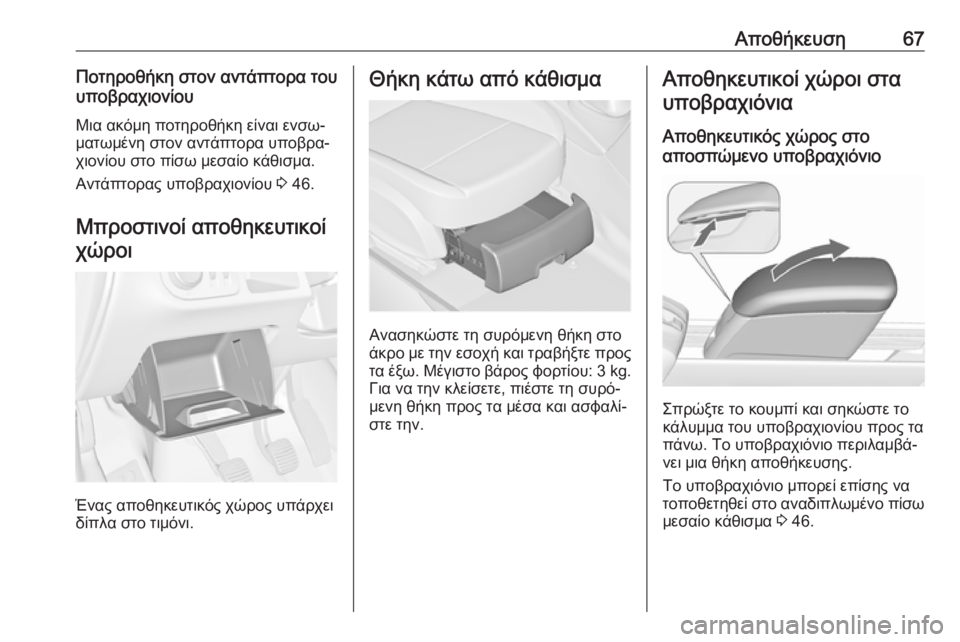

Αποθήκευση67Ποτηροθήκη στον αντάπτορα του
υποβραχιονίου
Μια ακόμη ποτηροθήκη είναι ενσω‐
ματωμένη στον αντάπτορα υποβρα‐
χιονίου στο πίσω μεσαίο κάθισμα.
Αντάπτορας υποβραχιονίου 3 46.
Μπροστινοί αποθηκευτικοί χώροι
Ένας αποθηκευτικός χώρος υπάρχει
δίπλα στο τιμόνι.
Θήκη κάτω από κάθισμα
Ανασηκώστε τη συρόμενη θήκη στο
άκρο με την εσοχή και τραβήξτε προς τα έξω. Μέγιστο βάρος φορτίου: 3 kg.
Για να την κλείσετε, πιέστε τη συρό‐
μενη θήκη προς τα μέσα και ασφαλί‐
στε την.
Αποθηκευτικοί χώροι στα
υποβραχιόνια
Αποθηκευτικός χώρος στο
αποσπώμενο υποβραχιόνιο
Σπρώξτε το κουμπί και σηκώστε το
κάλυμμα του υποβραχιονίου προς τα
πάνω. Το υποβραχιόνιο περιλαμβά‐
νει μια θήκη αποθήκευσης.
Το υποβραχιόνιο μπορεί επίσης να τοποθετηθεί στο αναδιπλωμένο πίσω μεσαίο κάθισμα 3 46.

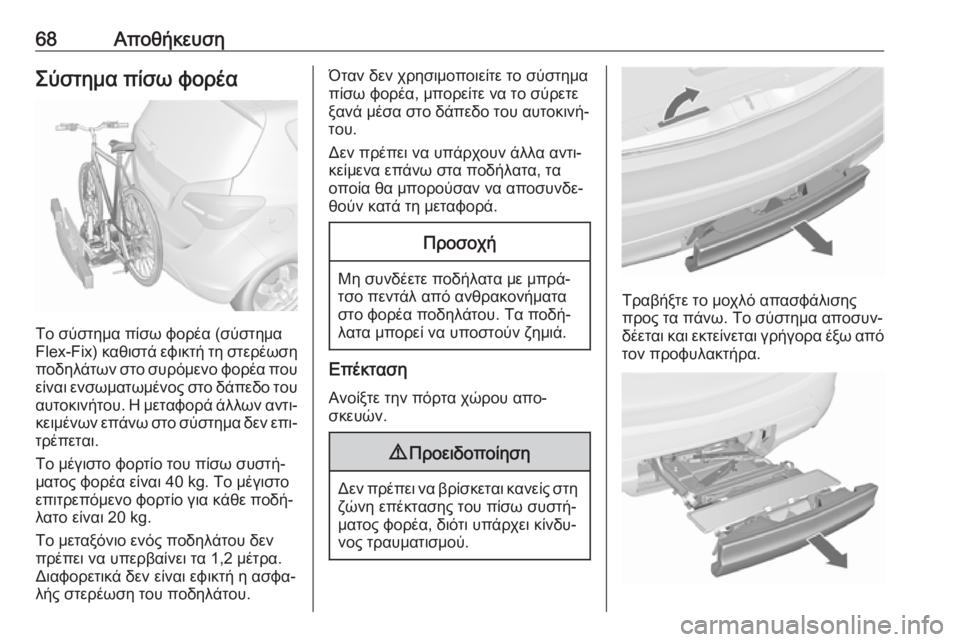

68ΑποθήκευσηΣύστημα πίσω φορέα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που
είναι ενσωματωμένος στο δάπεδο του
αυτοκινήτου. Η μεταφορά άλλων αντι‐ κειμένων επάνω στο σύστημα δεν επι‐
τρέπεται.
Το μέγιστο φορτίο του πίσω συστή‐
ματος φορέα είναι 40 kg. Το μέγιστο
επιτρεπόμενο φορτίο για κάθε ποδή‐
λατο είναι 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν πρέπει να υπερβαίνει τα 1,2 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
πίσω φορέα, μπορείτε να το σύρετε
ξανά μέσα στο δάπεδο του αυτοκινή‐
του.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Μη συνδέετε ποδήλατα με μπρά‐
τσο πεντάλ από ανθρακονήματα στο φορέα ποδηλάτου. Τα ποδή‐
λατα μπορεί να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα χώρου απο‐ σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.

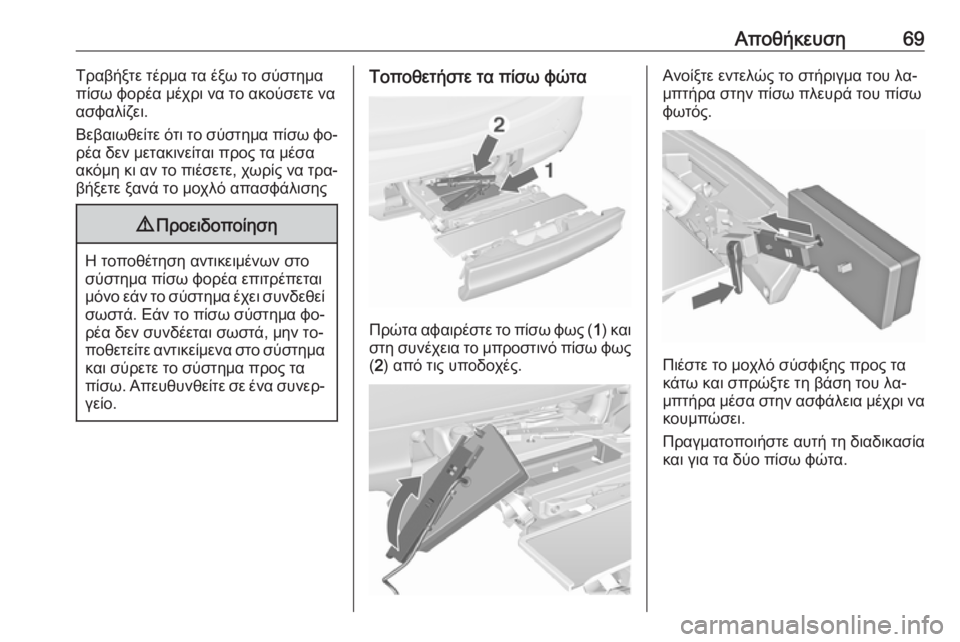

Αποθήκευση69Τραβήξτε τέρμα τα έξω το σύστημα
πίσω φορέα μέχρι να το ακούσετε να
ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα πίσω φο‐
ρέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐ βήξετε ξανά το μοχλό απασφάλισης9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Τοποθετήστε τα πίσω φώτα
Πρώτα αφαιρέστε το πίσω φως ( 1) και
στη συνέχεια το μπροστινό πίσω φως ( 2 ) από τις υποδοχές.
Ανοίξτε εντελώς το στήριγμα του λα‐
μπτήρα στην πίσω πλευρά του πίσω
φωτός.
Πιέστε το μοχλό σύσφιξης προς τα
κάτω και σπρώξτε τη βάση του λα‐ μπτήρα μέσα στην ασφάλεια μέχρι να κουμπώσει.
Πραγματοποιήστε αυτή τη διαδικασία
και για τα δύο πίσω φώτα.

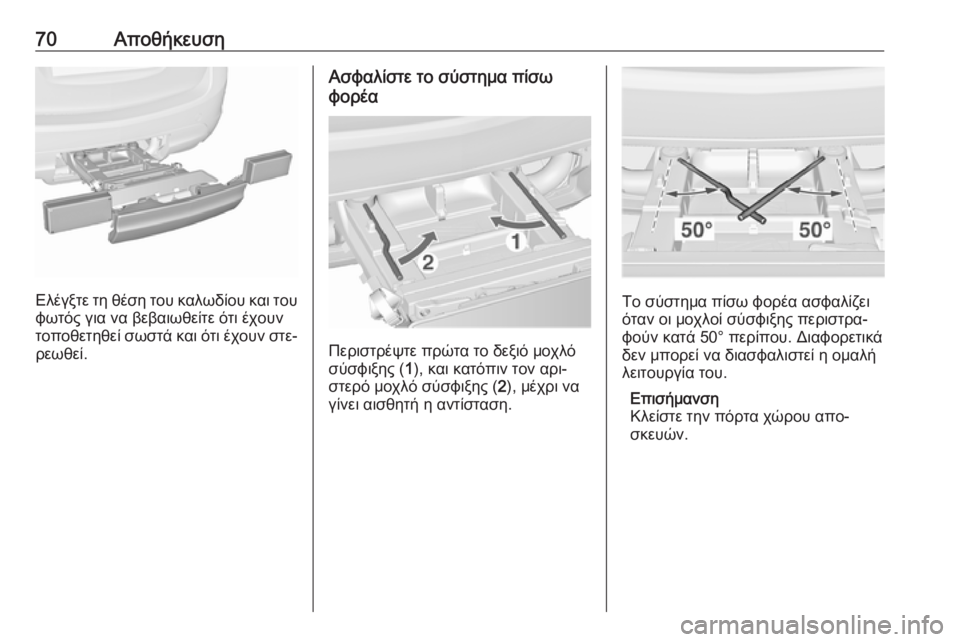

70Αποθήκευση
Ελέγξτε τη θέση του καλωδίου και του
φωτός για να βεβαιωθείτε ότι έχουν
τοποθετηθεί σωστά και ότι έχουν στε‐
ρεωθεί.
Ασφαλίστε το σύστημα πίσω
φορέα
Περιστρέψτε πρώτα το δεξιό μοχλό
σύσφιξης ( 1), και κατόπιν τον αρι‐
στερό μοχλό σύσφιξης ( 2), μέχρι να
γίνει αισθητή η αντίσταση.
Το σύστημα πίσω φορέα ασφαλίζει όταν οι μοχλοί σύσφιξης περιστρα‐
φούν κατά 50° περίπου. Διαφορετικά
δεν μπορεί να διασφαλιστεί η ομαλή
λειτουργία του.
Επισήμανση
Κλείστε την πόρτα χώρου απο‐ σκευών.
