2016.5 OPEL MERIVA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

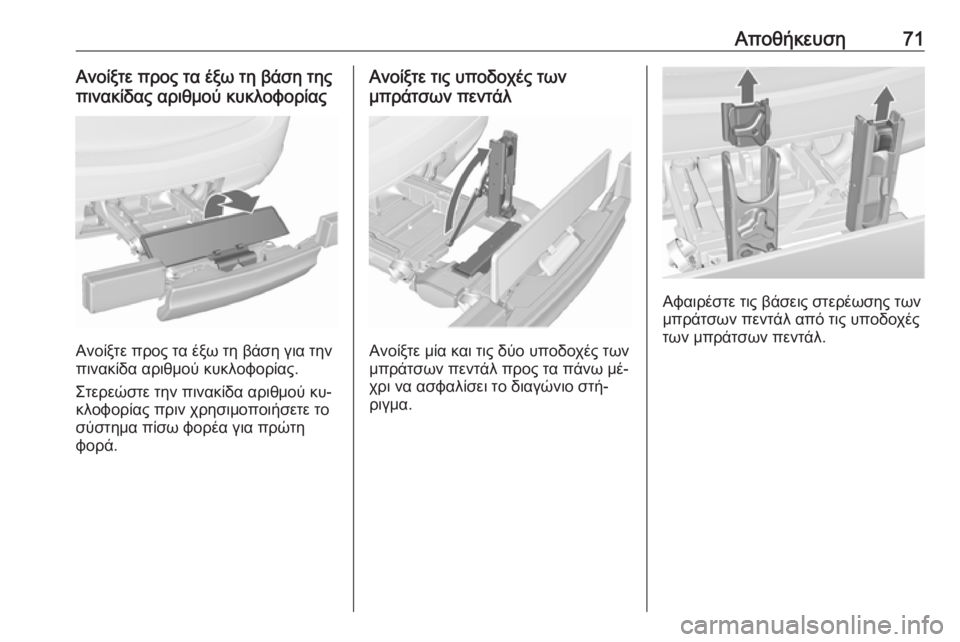

Αποθήκευση71Ανοίξτε προς τα έξω τη βάση της
πινακίδας αριθμού κυκλοφορίας
Ανοίξτε προς τα έξω τη βάση για την
πινακίδα αριθμού κυκλοφορίας.
Στερεώστε την πινακίδα αριθμού κυ‐
κλοφορίας πριν χρησιμοποιήσετε το
σύστημα πίσω φορέα για πρώτη
φορά.
Ανοίξτε τις υποδοχές των
μπράτσων πεντάλ
Ανοίξτε μία και τις δύο υποδοχές των
μπράτσων πεντάλ προς τα πάνω μέ‐
χρι να ασφαλίσει το διαγώνιο στή‐
ριγμα.
Αφαιρέστε τις βάσεις στερέωσης των
μπράτσων πεντάλ από τις υποδοχές
των μπράτσων πεντάλ.

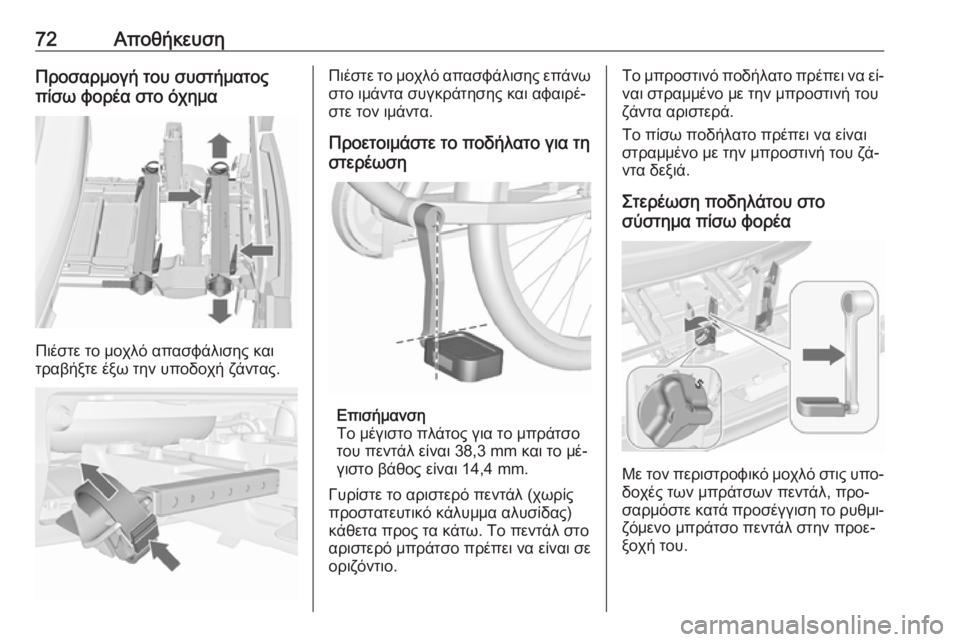

72ΑποθήκευσηΠροσαρμογή του συστήματοςπίσω φορέα στο όχημα
Πιέστε το μοχλό απασφάλισης και
τραβήξτε έξω την υποδοχή ζάντας.
Πιέστε το μοχλό απασφάλισης επάνω στο ιμάντα συγκράτησης και αφαιρέ‐στε τον ιμάντα.
Προετοιμάστε το ποδήλατο για τη
στερέωση
Επισήμανση
Το μέγιστο πλάτος για το μπράτσο
του πεντάλ είναι 38,3 mm και το μέ‐
γιστο βάθος είναι 14,4 mm.
Γυρίστε το αριστερό πεντάλ (χωρίς
προστατευτικό κάλυμμα αλυσίδας)
κάθετα προς τα κάτω. Το πεντάλ στο
αριστερό μπράτσο πρέπει να είναι σε
οριζόντιο.
Το μπροστινό ποδήλατο πρέπει να εί‐ ναι στραμμένο με την μπροστινή του
ζάντα αριστερά.
Το πίσω ποδήλατο πρέπει να είναι
στραμμένο με την μπροστινή του ζά‐
ντα δεξιά.
Στερέωση ποδηλάτου στο
σύστημα πίσω φορέα
Με τον περιστροφικό μοχλό στις υπο‐ δοχές των μπράτσων πεντάλ, προ‐
σαρμόστε κατά προσέγγιση το ρυθμι‐
ζόμενο μπράτσο πεντάλ στην προε‐
ξοχή του.

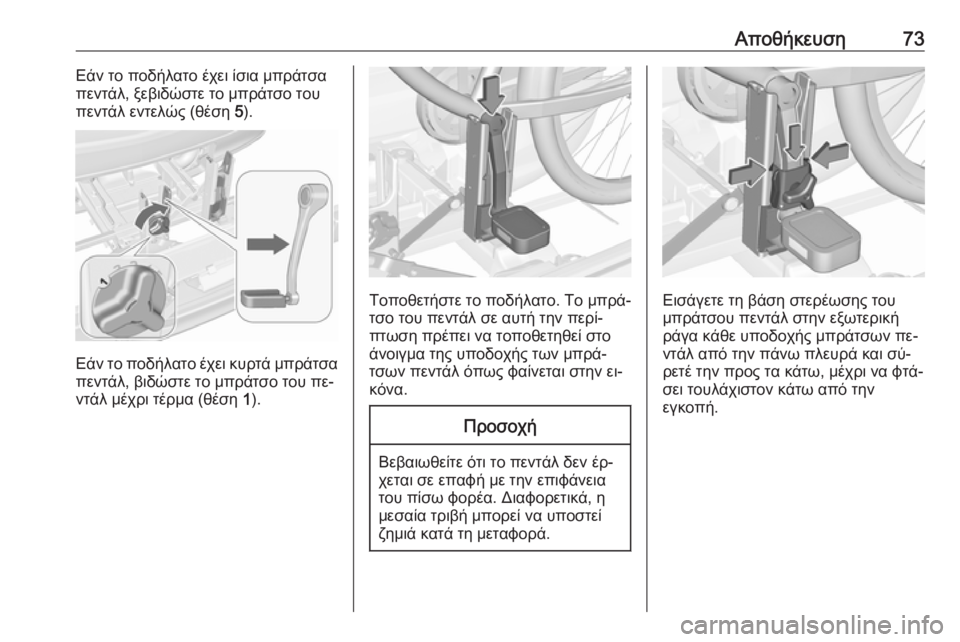

Αποθήκευση73Εάν το ποδήλατο έχει ίσια μπράτσα
πεντάλ, ξεβιδώστε το μπράτσο του
πεντάλ εντελώς (θέση 5).
Εάν το ποδήλατο έχει κυρτά μπράτσα
πεντάλ, βιδώστε το μπράτσο του πε‐
ντάλ μέχρι τέρμα (θέση 1).
Τοποθετήστε το ποδήλατο. Το μπρά‐
τσο του πεντάλ σε αυτή την περί‐
πτωση πρέπει να τοποθετηθεί στο
άνοιγμα της υποδοχής των μπρά‐
τσων πεντάλ όπως φαίνεται στην ει‐
κόνα.
Προσοχή
Βεβαιωθείτε ότι το πεντάλ δεν έρ‐
χεται σε επαφή με την επιφάνεια
του πίσω φορέα. Διαφορετικά, η
μεσαία τριβή μπορεί να υποστεί
ζημιά κατά τη μεταφορά.
Εισάγετε τη βάση στερέωσης του
μπράτσου πεντάλ στην εξωτερική
ράγα κάθε υποδοχής μπράτσων πε‐
ντάλ από την πάνω πλευρά και σύ‐
ρετέ την προς τα κάτω, μέχρι να φτά‐
σει τουλάχιστον κάτω από την
εγκοπή.

74Αποθήκευση
Συνδέστε το μπράτσο του πεντάλ πε‐
ριστρέφοντας τη ρυθμιστική βίδα στη
βάση στερέωσης του μπράτσου πε‐
ντάλ.
Τοποθετήστε τις υποδοχές ζάντας
έτσι, ώστε το ποδήλατο να είναι σχε‐ δόν σε οριζόντια θέση. Σε αυτή την
περίπτωση, η απόσταση ανάμεσα
στα πεντάλ και την πόρτα χώρου απο‐
σκευών πρέπει να είναι τουλάχιστον
5 cm.
Και τα δύο ελαστικά του ποδηλάτου
πρέπει να βρίσκονται μέσα στις υπο‐
δοχές ζάντας.Προσοχή
Βεβαιωθείτε ότι οι εσοχές για τους
τροχούς έχουν τραβηχθεί έξω, όσο
χρειάζεται, για να τοποθετηθούν
και τα δύο ελαστικά του ποδηλά‐ του στις εσοχές. Σε αντίθετη περί‐
πτωση δεν διασφαλίζεται η οριζό‐
ντια τοποθέτηση του ποδηλάτου.
Παράβλεψη μπορεί να οδηγήσει
σε ζημιά στους τροχούς του ποδη‐ λάτου από καυτά καυσαέρια.Ευθυγραμμίστε το ποδήλατο με τον
κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέω‐ σης του πεντάλ.
Τοποθετήστε το ποδήλατο όρθιο,
χρησιμοποιώντας τον περιστροφικό
μοχλό στην υποδοχή των μπράτσων
πεντάλ.
Εάν το ένα ποδήλατο εμποδίζει το
άλλο, μπορείτε να προσαρμόσετε τις
σχετικές θέσεις των ποδηλάτων ρυθ‐
μίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή
των μπράτσων πεντάλ μέχρι να τα πο‐ δήλατα να μην έρχονται σε επαφή με‐ ταξύ τους. Βεβαιωθείτε ότι υπάρχει
αρκετή απόσταση από το αυτοκίνητο.

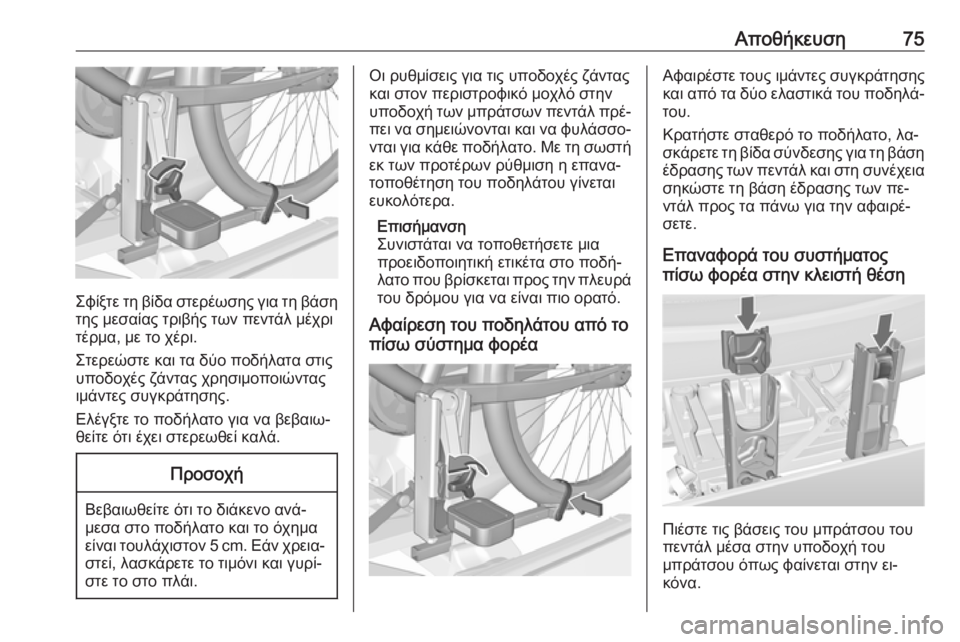

Αποθήκευση75
Σφίξτε τη βίδα στερέωσης για τη βάση
της μεσαίας τριβής των πεντάλ μέχρι
τέρμα, με το χέρι.
Στερεώστε και τα δύο ποδήλατα στις υποδοχές ζάντας χρησιμοποιώντας
ιμάντες συγκράτησης.
Ελέγξτε το ποδήλατο για να βεβαιω‐
θείτε ότι έχει στερεωθεί καλά.
Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Οι ρυθμίσεις για τις υποδοχές ζάντας
και στον περιστροφικό μοχλό στην
υποδοχή των μπράτσων πεντάλ πρέ‐ πει να σημειώνονται και να φυλάσσο‐
νται για κάθε ποδήλατο. Με τη σωστή
εκ των προτέρων ρύθμιση η επανα‐
τοποθέτηση του ποδηλάτου γίνεται
ευκολότερα.
Επισήμανση
Συνιστάται να τοποθετήσετε μια
προειδοποιητική ετικέτα στο ποδή‐
λατο που βρίσκεται προς την πλευρά του δρόμου για να είναι πιο ορατό.
Αφαίρεση του ποδηλάτου από το
πίσω σύστημα φορέαΑφαιρέστε τους ιμάντες συγκράτησης και από τα δύο ελαστικά του ποδηλά‐
του.
Κρατήστε σταθερό το ποδήλατο, λα‐
σκάρετε τη βίδα σύνδεσης για τη βάση
έδρασης των πεντάλ και στη συνέχεια
σηκώστε τη βάση έδρασης των πε‐
ντάλ προς τα πάνω για την αφαιρέ‐ σετε.
Επαναφορά του συστήματος
πίσω φορέα στην κλειστή θέση
Πιέστε τις βάσεις του μπράτσου του
πεντάλ μέσα στην υποδοχή του
μπράτσου όπως φαίνεται στην ει‐
κόνα.

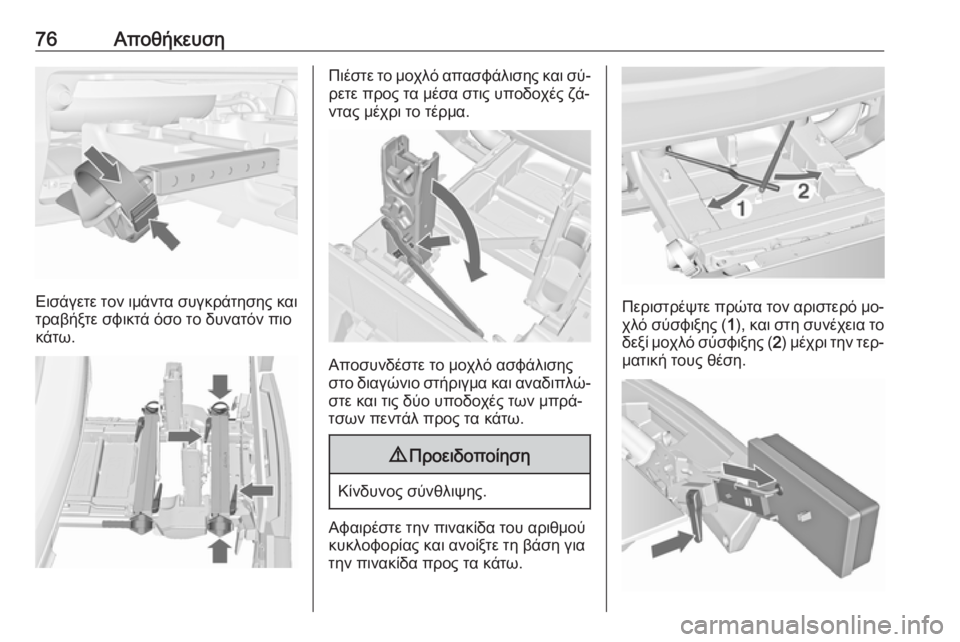

76Αποθήκευση
Εισάγετε τον ιμάντα συγκράτησης και
τραβήξτε σφικτά όσο το δυνατόν πιο
κάτω.
Πιέστε το μοχλό απασφάλισης και σύ‐
ρετε προς τα μέσα στις υποδοχές ζά‐
ντας μέχρι το τέρμα.
Αποσυνδέστε το μοχλό ασφάλισης
στο διαγώνιο στήριγμα και αναδιπλώ‐
στε και τις δύο υποδοχές των μπρά‐
τσων πεντάλ προς τα κάτω.
9 Προειδοποίηση
Κίνδυνος σύνθλιψης.
Αφαιρέστε την πινακίδα του αριθμού
κυκλοφορίας και ανοίξτε τη βάση για
την πινακίδα προς τα κάτω.
Περιστρέψτε πρώτα τον αριστερό μο‐
χλό σύσφιξης ( 1), και στη συνέχεια το
δεξί μοχλό σύσφιξης ( 2) μέχρι την τερ‐
ματική τους θέση.

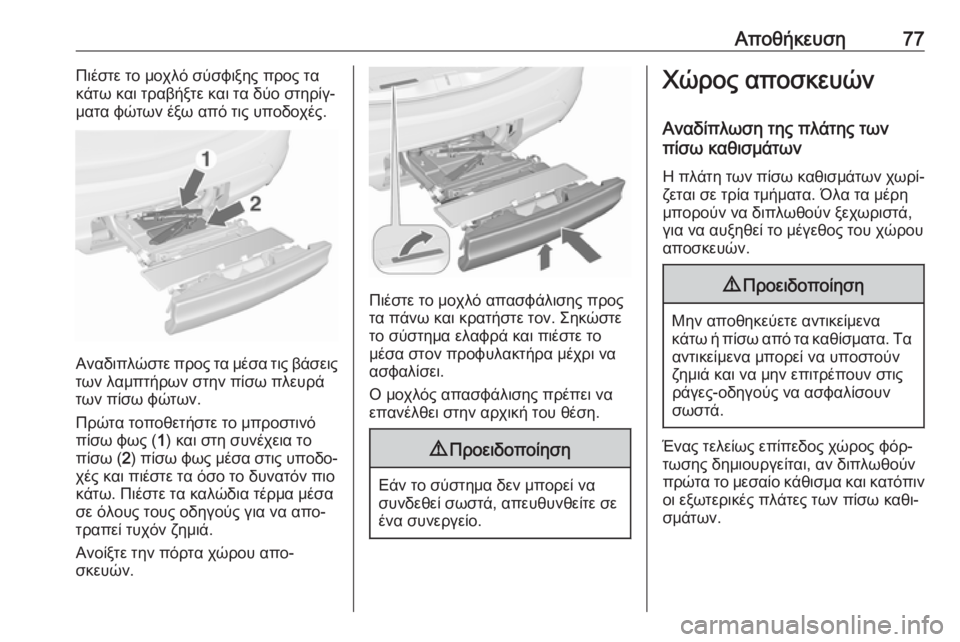

Αποθήκευση77Πιέστε το μοχλό σύσφιξης προς τα
κάτω και τραβήξτε και τα δύο στηρίγ‐ ματα φώτων έξω από τις υποδοχές.
Αναδιπλώστε προς τα μέσα τις βάσεις των λαμπτήρων στην πίσω πλευρά
των πίσω φώτων.
Πρώτα τοποθετήστε το μπροστινό
πίσω φως ( 1) και στη συνέχεια το
πίσω ( 2) πίσω φως μέσα στις υποδο‐
χές και πιέστε τα όσο το δυνατόν πιο
κάτω. Πιέστε τα καλώδια τέρμα μέσα
σε όλους τους οδηγούς για να απο‐ τραπεί τυχόν ζημιά.
Ανοίξτε την πόρτα χώρου απο‐
σκευών.
Πιέστε το μοχλό απασφάλισης προς τα πάνω και κρατήστε τον. Σηκώστε
το σύστημα ελαφρά και πιέστε το
μέσα στον προφυλακτήρα μέχρι να
ασφαλίσει.
Ο μοχλός απασφάλισης πρέπει να
επανέλθει στην αρχική του θέση.
9 Προειδοποίηση
Εάν το σύστημα δεν μπορεί να
συνδεθεί σωστά, απευθυνθείτε σε
ένα συνεργείο.
Χώρος αποσκευών
Αναδίπλωση της πλάτης των
πίσω καθισμάτων
Η πλάτη των πίσω καθισμάτων χωρί‐
ζεται σε τρία τμήματα. Όλα τα μέρη
μπορούν να διπλωθούν ξεχωριστά,
για να αυξηθεί το μέγεθος του χώρου
αποσκευών.9 Προειδοποίηση
Μην αποθηκεύετε αντικείμενα
κάτω ή πίσω από τα καθίσματα. Τα αντικείμενα μπορεί να υποστούν
ζημιά και να μην επιτρέπουν στις
ράγες-οδηγούς να ασφαλίσουν
σωστά.
Ένας τελείως επίπεδος χώρος φόρ‐
τωσης δημιουργείται, αν διπλωθούν
πρώτα το μεσαίο κάθισμα και κατόπιν οι εξωτερικές πλάτες των πίσω καθι‐
σμάτων.

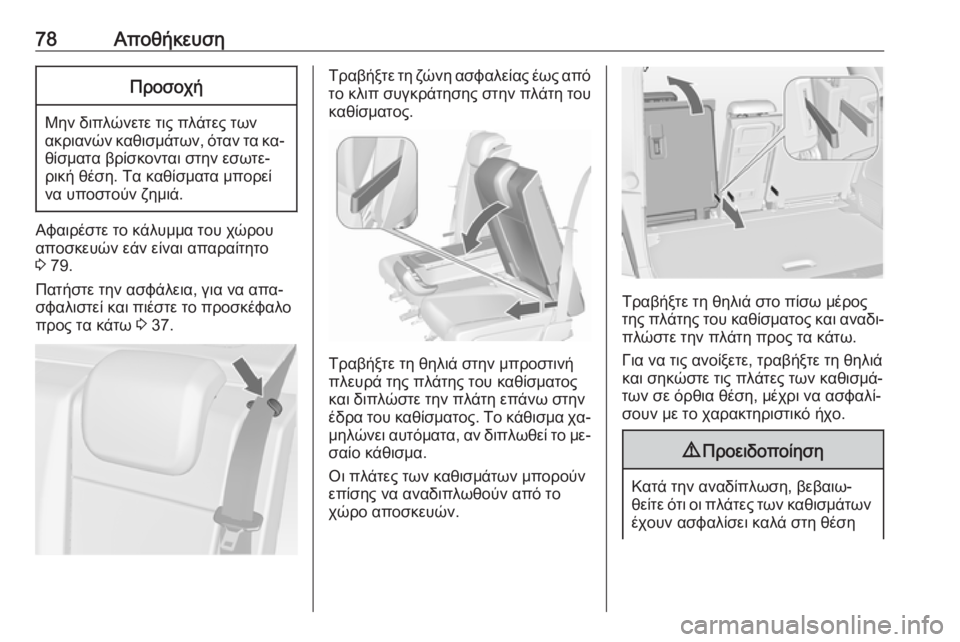

78ΑποθήκευσηΠροσοχή
Μην διπλώνετε τις πλάτες τωνακριανών καθισμάτων, όταν τα κα‐
θίσματα βρίσκονται στην εσωτε‐
ρική θέση. Τα καθίσματα μπορεί
να υποστούν ζημιά.
Αφαιρέστε το κάλυμμα του χώρου
αποσκευών εάν είναι απαραίτητο
3 79.
Πατήστε την ασφάλεια, για να απα‐ σφαλιστεί και πιέστε το προσκέφαλο
προς τα κάτω 3 37.
Τραβήξτε τη ζώνη ασφαλείας έως από
το κλιπ συγκράτησης στην πλάτη του
καθίσματος.
Τραβήξτε τη θηλιά στην μπροστινή
πλευρά της πλάτης του καθίσματος
και διπλώστε την πλάτη επάνω στην
έδρα του καθίσματος. Το κάθισμα χα‐
μηλώνει αυτόματα, αν διπλωθεί το με‐ σαίο κάθισμα.
Οι πλάτες των καθισμάτων μπορούν
επίσης να αναδιπλωθούν από το
χώρο αποσκευών.
Τραβήξτε τη θηλιά στο πίσω μέρος
της πλάτης του καθίσματος και αναδι‐ πλώστε την πλάτη προς τα κάτω.
Για να τις ανοίξετε, τραβήξτε τη θηλιά
και σηκώστε τις πλάτες των καθισμά‐
των σε όρθια θέση, μέχρι να ασφαλί‐
σουν με το χαρακτηριστικό ήχο.
9 Προειδοποίηση
Κατά την αναδίπλωση, βεβαιω‐
θείτε ότι οι πλάτες των καθισμάτων έχουν ασφαλίσει καλά στη θέση
